[NFC]NDEF和RTD协议介绍

如有转载此文，请注明出处，文中引用的数据，如果有涉及到版权问题，还请告知，会立马删除。



        依据前文中介绍SNEP中封装的是NEDF消息，而NDEF消息最终会用到RTD的格式进行封装，此文章会依序介绍NDEF和RTD的specification。



NDEF简介

         NDEF(NFC data exchange format)是在LLCP链路被激活时使用到。

        NDEF spec的主要目的有：

        -  封装任意形式的文件和实体（如加密数据，XML文件等）

        -  封装未知大小的文件和实体

        -  组合按某种顺序出现的多个文件和实体（如含有附件的标准文件）

        -  同时需要注意小负载的封装不应该增加系统的负荷。



        使用场景：

        上层应用产生由一个或多个文件生成的NDEF信息，该消息交由底层LLC层传送给对方，对方可以接受后直接处理或作为中间阶段写入Tag中。当其他设备接近该tag时，会读到该tag中的内容，并把读到的NDEF消息传给上层应用分析和处理。



NDEF协议

        消息格式：

        -  NDEF消息由一个或多个NEDF Record组成

        -  首个消息中MB标记置1，最后一个消息中ME标记置1

        Record是NDEF消息中的最小单元。为避免发送端发送数据过大导致接收端无法处理，需要对record进行分片处理，并将第一个record中的CF标记置1，中间的record也要设置CF为1，且type_length和IL都为0，TNF为0x6（unchanged），结束的record中CF清零，且type_length和IL都为0。

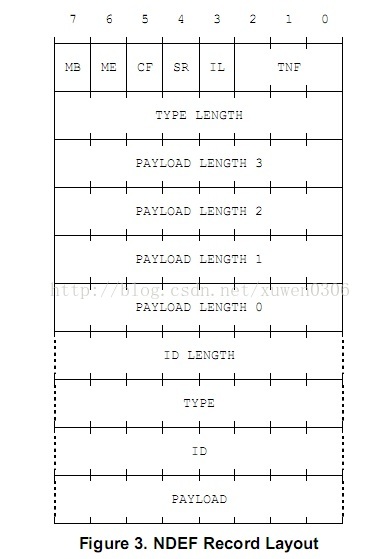

NDEF完整封包格式如下：

如果Short Flag为1时，对应的封包格式如下：
