CPLD个人学习笔记

cpld定义

CPLD是在PLD器件基础上发展起来的数字逻辑器件,PLD是指Programmable logic device,即可编程逻辑器件,CPLD是complex programmable logic device,即复杂可编程逻辑器件。用户可以把编译好的CPLD程序通过专用的CPLD程序烧写器烧写到CPLD芯片中,从而实现程序设计的数字逻辑功能。所以CPLD可以通过编写特定逻辑的硬件程序,代替分立的数字逻辑芯片实现各种数字逻辑的功能。

CPLD即复杂可编程逻辑器件,是从PAL和GAL器件发展出来的器件,相对而言规模大,结构复杂,属于大规模集成电路范围。是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。其基本设计方法是借助集成开发软件平台,用原理图、硬件描述语言等方法,生成相应的目标文件,通过下载电缆(“在系统”编程)将代码传送到目标芯片中,实现设计的数字系统。

CPLD采用CMOS EPROM、EEPROM、快闪存储器和SRAM等编程技术,从而构成了高密度、高速度和低功耗的可编程逻辑器件。

目前市场上主要的CPLD生产厂家有Altera、Lattice、Xilinx。

cpld构成

CPLD主要是由可编程逻辑宏单元(MC,Macro Cell)围绕中心的可编程互连矩阵单元组成。其中MC结构较复杂,并具有复杂的I/O单元互连结构,可由用户根据需要生成特定的电路结构,完成一定的功能。由于CPLD内部采用固定长度的金属线进行各逻辑块的互连,所以设计的逻辑电路具有时间可预测性,避免了分段式互连结构时序不完全预测的缺点。

cpld的用途

1、PLD能完成任何数字器件的功能,上至高性能CPU,下至简单的74电路,都可以用FPGA/CPLD来实现。

2、LD如同一张白纸或是一堆积木,工程师可以通过传统的原理图输入法,或是硬件描述语言自由的设计一个数字系统。通过软件仿真,我们可以事先验证设计的正确性。在PCB完成以后,还可以利用CPLD的在线修改能力,随时修改设计而不必改动硬件电路。

3、用CPLD来开发数字电路,可以大大缩短设计时间,减少PCB面积,提高系统的可靠性。

4、CPLD还可以做数字IC设计的前端验证,用这种方式可以很大程度上降低IC设计的成本。

cpld使用方法

CPLD是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。其基本设计方法是借助集成开发软件平台,用原理图、硬件描述语言等方法,生成相应的目标文件,通过下载电缆(“在系统”编程)将代码传送到目标芯片中,实现设计的数字系统。

这里以抢答器为例讲一下它的设计(装修)过程,即芯片的设计流程。CPLD的工作大部分是在电脑上完成的。打开集成开发软件(Altera公司 Max+pluxII)→画原理图、写硬件描述语言(VHDL,Verilog)→编译→给出逻辑电路的输入激励信号,进行仿真,查看逻辑输出结果是否正确→进行管脚输入、输出锁定(7128的64个输入、输出管脚可根据需要设定)→生成代码→通过下载电缆将代码传送并存储在CPLD芯片中。7128这块芯片各管脚已引出,将数码管、抢答开关、指示灯、蜂鸣器通过导线分别接到芯片板上,通电测试,当抢答开关按下,对应位的指示灯应当亮,答对以后,裁判给加分后,看此时数码显示加分结果是否正确,如发现有问题,可重新修改原理图或硬件描述语言,完善设计。

设计好后,如批量生产,可直接复制其他CPLD芯片,即写入代码即可。如果要对芯片进行其它设计,比如进行交通灯设计,要重新画原理图、或写硬件描述语言,重复以上工作过程,完成设计。这种修改设计相当于将房屋进行了重新装修,这种装修对CPLD来说可进行上万次。

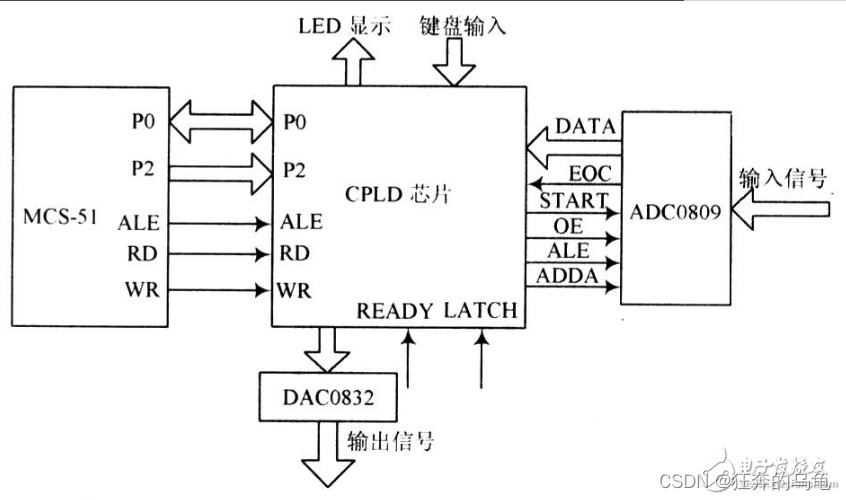

  在这里插入图片描述

CPLD和FPGA对比

由于CPLD和FPGA结构上的差异,具有各自的特点:

1)、CPLD更适合完成各种算法和组合逻辑,FPGA更适合于完成时序逻辑。换句话说,FPGA更适合于触发器丰富的结构,而CPLD更适合于触发器有限而乘积项丰富的结构。

2)、CPLD的连续式布线结构决定了它的时序延迟是均匀的和可预测的,而FPGA的分段式布线结构决定了其延迟的不可预测性。

3)、在编程上FPGA比CPLD具有更大的灵活性。CPLD通过修改具有固定内连电路的逻辑功能来编程,FPGA主要通过改变内部连线的布线来编程;FPGA可在逻辑门下编程,而CPLD是在逻辑块下编程。

4)、FPGA的集成度比CPLD高,具有更复杂的布线结构和逻辑实现。

5)、CPLD比FPGA使用起来更方便。CPLD的编程采用E2PROM或FASTFLASH技术,无需外部存储器芯片,使用简单。而FPGA的编程信息需存放在外部存储器上,使用方法复杂。

6)、CPLD的速度比FPGA快,并且具有较大的时间可预测性。这是由于FPGA是门级编程,并且CLB之间采用分布式互联,而CPLD是逻辑块级编程,并且其逻辑块之间的互联是集中式的。

7)、在编程方式上,CPLD主要是基于E2PROM或FLASH存储器编程,编程次数可达1万次,优点是系统断电时编程信息也不丢失。FPGA大部分是基于SRAM编程,编程信息在系统断电时丢失,每次上电时,需从器件外部将编程数据重新写入SRAM中。其优点是可以编程任意次,可在工作中快速编程,从而实现板级和系统级的动态配置。

8)、CPLD保密性好,FPGA保密性差。

9)、一般情况下,CPLD的功耗要比FPGA大,且集成度越高越明显。
