一、瀑布图是什么？

瀑布图（Waterfall Plot）是一种特殊形式的三维网格图，它通过一系列沿某个轴排列的曲线来展示三维数据的走势。图中每条线看起来就像一层瀑布，因此得名。相较于传统的 mesh 图，瀑布图在前后维度上更有层次感，适合观察趋势随时间或位置的变化。

二、瀑布图的应用场景

瀑布图在以下几类问题中非常有用：

频谱分析：随时间变化的频谱强度展示（如语音信号或雷达信号）。
地形数据：不同截面的地形剖面线可视化。
金融分析：展示时间序列在多个维度的演变。
物理/工程建模：热场分布、应力场沿某维度的分布变化。

三、使用 MATLAB 绘制瀑布图

(一) 数据准备

clear; close all; clc;
% 创建二维坐标网格
[x, y] = meshgrid(-5:0.5:5, -5:0.5:5);
% 使用 peaks 函数生成 Z 值
z = peaks(x, y);

代码解释：

首先，clear; close all; clc; 命令用于清理工作区、关闭所有打开的图形窗口并清空命令行，以确保代码在干净的环境中运行。

接着，我们创建了二维网格：

meshgrid(-5:0.5:5, -5:0.5:5)：生成 x 和 y 的二维网格坐标。x 和 y 是由 -5 到 5 之间的数值组成的，步长为 0.5。这种方式可以生成等间距的坐标点，用于三维数据的绘制。
z = peaks(x, y)：peaks 是 MATLAB 中一个内置函数，它会生成一个包含峰值和谷值的矩阵。在此示例中，z 对应于 x 和 y 的函数值，构成一个起伏的三维表面。

(二) 创建图形对象

figure('Position', [100, 100, 900, 600], 'Color', 'w');

代码解释：

在这一部分，我们使用 figure 函数创建了一个新的图形窗口，并对其进行了一些自定义设置：

'Position', [100, 100, 900, 600]：设置图形窗口的位置和大小。[100, 100] 表示窗口左上角的位置，[900, 600] 表示窗口的宽度和高度（单位为像素）。
'Color', 'w'：将图形窗口的背景色设置为白色。

这些设置确保图形窗口的大小和颜色符合我们的需求，并提供一个清晰的视觉效果。

(三) 绘制瀑布图

waterfall(x, y, z);

代码解释：

waterfall(x, y, z) 是用于绘制三维瀑布图的核心函数。它会生成一个三维图形，其中 x 和 y 表示横纵坐标，z 是对应的高度值。在此示例中，x 和 y 是二维网格坐标，而 z 则是通过 peaks 函数生成的表面数据。

瀑布图通过显示数据的逐层高度变化，使得数据的趋势和波动更加可视化。

(四) 美化图形

title('瀑布图', 'FontName', 'SimSun', 'FontSize', 14);
xlabel('X 轴', 'FontName', 'SimSun', 'FontSize', 12);
ylabel('Y 轴', 'FontName', 'SimSun', 'FontSize', 12);
zlabel('Z 值', 'FontName', 'SimSun', 'FontSize', 12);
grid on;
colormap('turbo');
shading interp;
view(-35, 45);

代码解释：

title('优化后的瀑布图 - Waterfall Plot')：为图形添加标题，帮助用户理解图形的内容。
xlabel('X 轴', 'FontName', 'SimSun', 'FontSize', 12);、ylabel('Y 轴', 'FontName', 'SimSun', 'FontSize', 12);、zlabel('Z 值', 'FontName', 'SimSun', 'FontSize', 12)：为 X 轴、Y 轴和 Z 轴的标签设置了宋体字体（SimSun）以及适当的字体大小"12"。
grid on：启用网格线，使得图形的结构更加清晰可见。
colormap('turbo')：设置颜色映射为 'turbo'，提供一种鲜艳的颜色渐变效果，有助于增强视觉冲击力。
shading interp：对图形进行插值平滑，去除显著的网格线，使图形表面更加平滑。
view(-35, 45)：设置观察角度为 (-35, 45)，让图形从更适合观察的角度显示，从而增强三维效果。

这些设置提升了图形的视觉效果，使得数据的展示更加清晰和美观。

(五) 添加光照效果

camlight('headlight');
lighting gouraud;

代码解释：

camlight('headlight')：为图形添加头灯光源，模拟来自观察者方向的光照效果，从而增强图形的立体感。
lighting gouraud：使用 Gouraud 光照模型，通过平滑处理每个三角形面的光照强度，使得图形的光照效果更加自然和细腻。

光照效果可以让图形看起来更加真实，突出其三维效果。

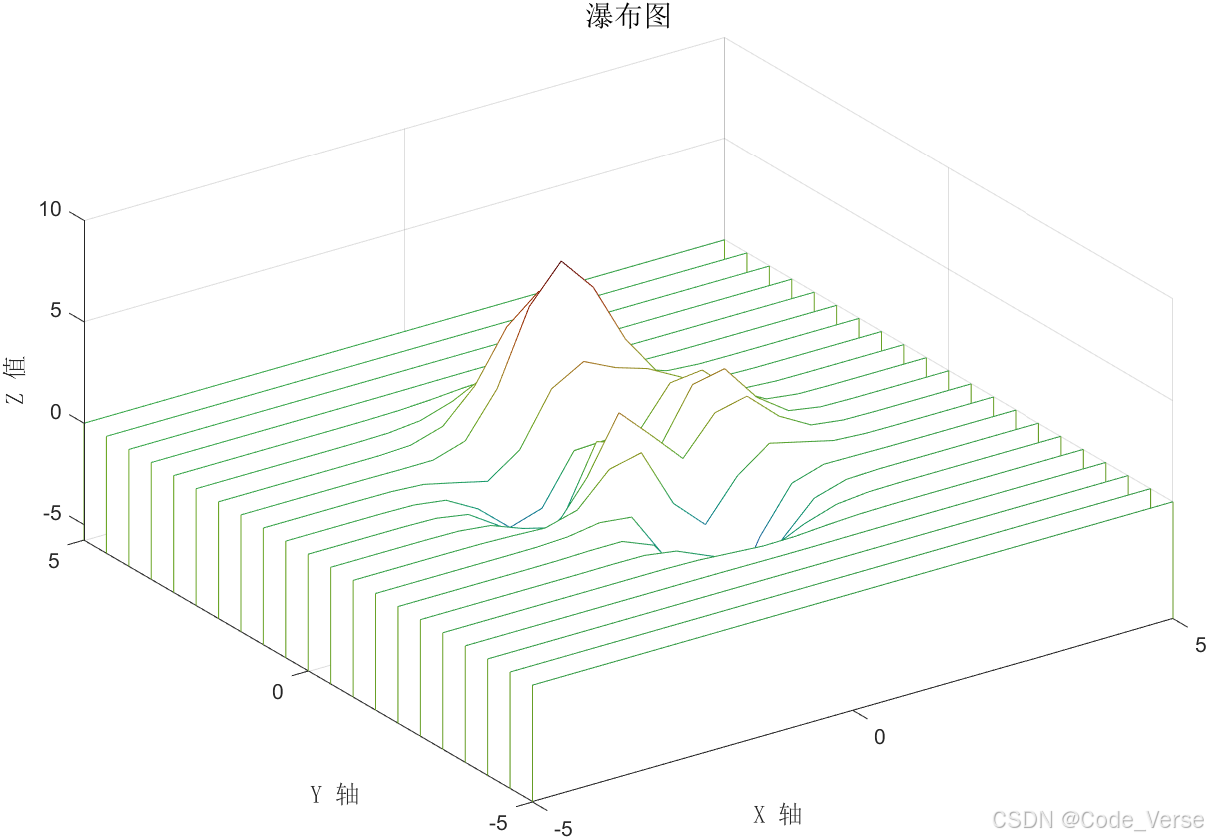

完整代码：

clear; close all; clc;
% 创建二维坐标网格
[x, y] = meshgrid(-5:0.5:5, -5:0.5:5);
% 使用 peaks 函数生成 Z 值
z = peaks(x, y);
figure('Position', [100, 100, 900, 600], 'Color', 'w');
waterfall(x, y, z);
title('瀑布图', 'FontName', 'SimSun', 'FontSize', 14);
xlabel('X 轴', 'FontName', 'SimSun', 'FontSize', 12);
ylabel('Y 轴', 'FontName', 'SimSun', 'FontSize', 12);
zlabel('Z 值', 'FontName', 'SimSun', 'FontSize', 12);
grid on;
colormap('turbo');
shading interp;
view(-35, 45);
camlight('headlight');
lighting gouraud;
