第七章 输入/输出系统

一、I/O系统基本概念

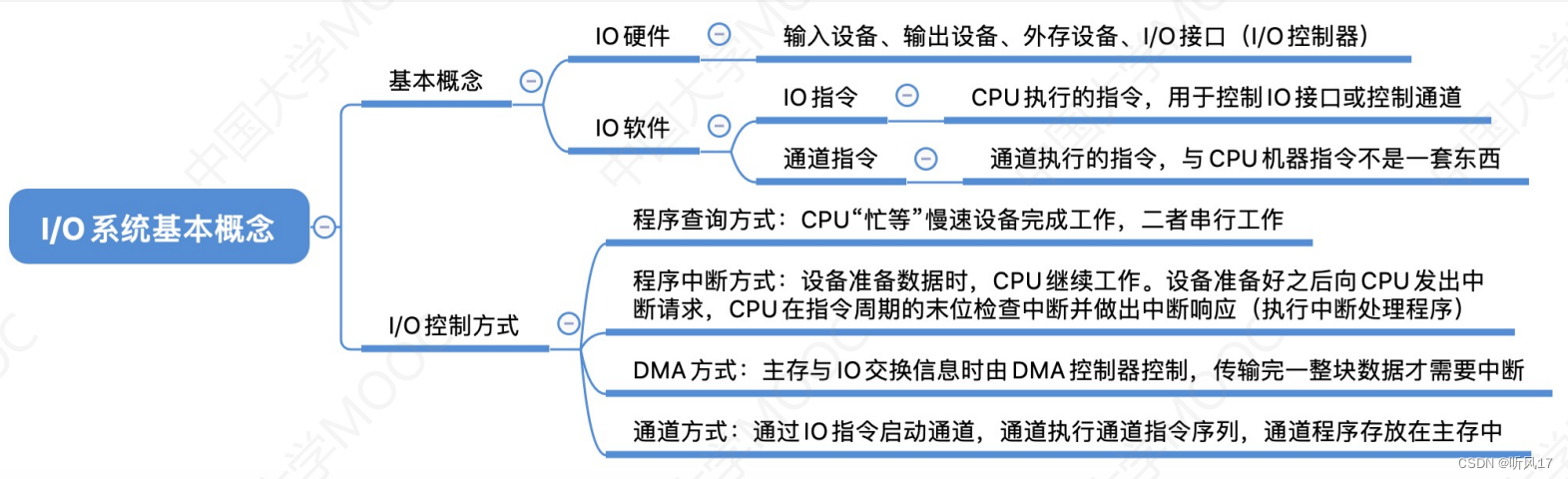

1.1 基本概念

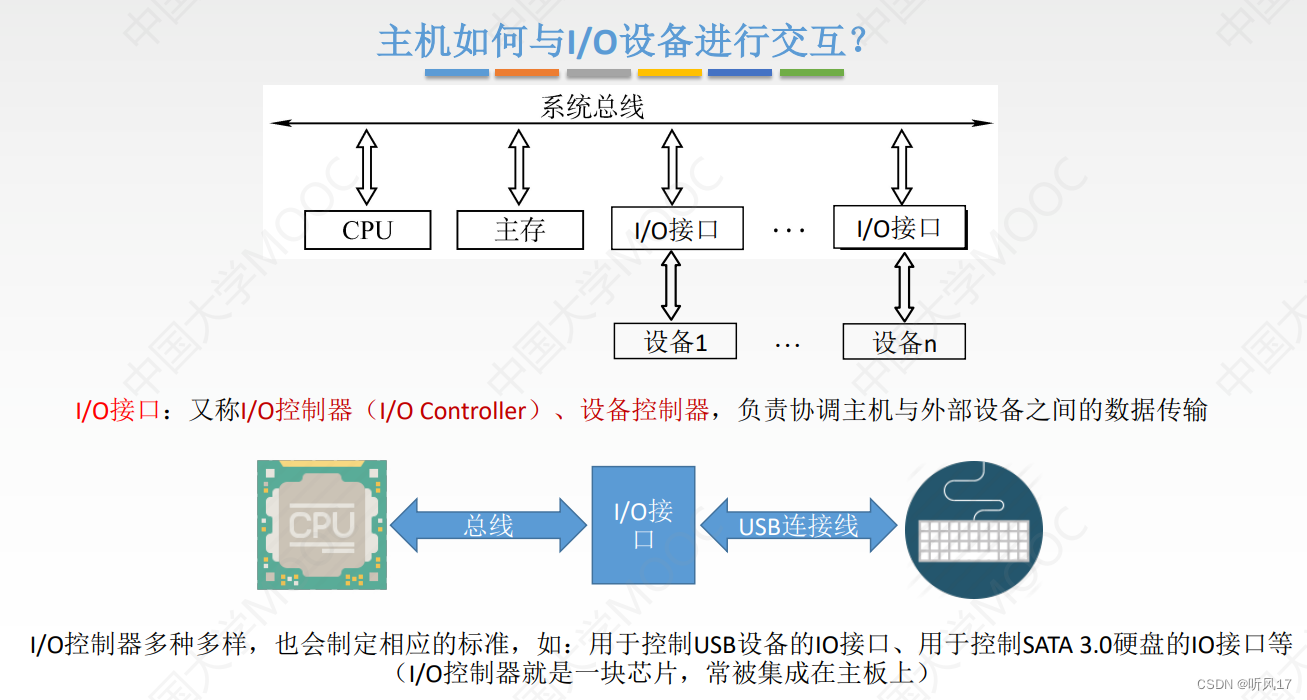

I/O接口：又称I/O控制器（I/O Controller）、设备控制器，负责协调主机与外部设备之间的数据传输
I/O控制器就是一块芯片，常被集成在主板上

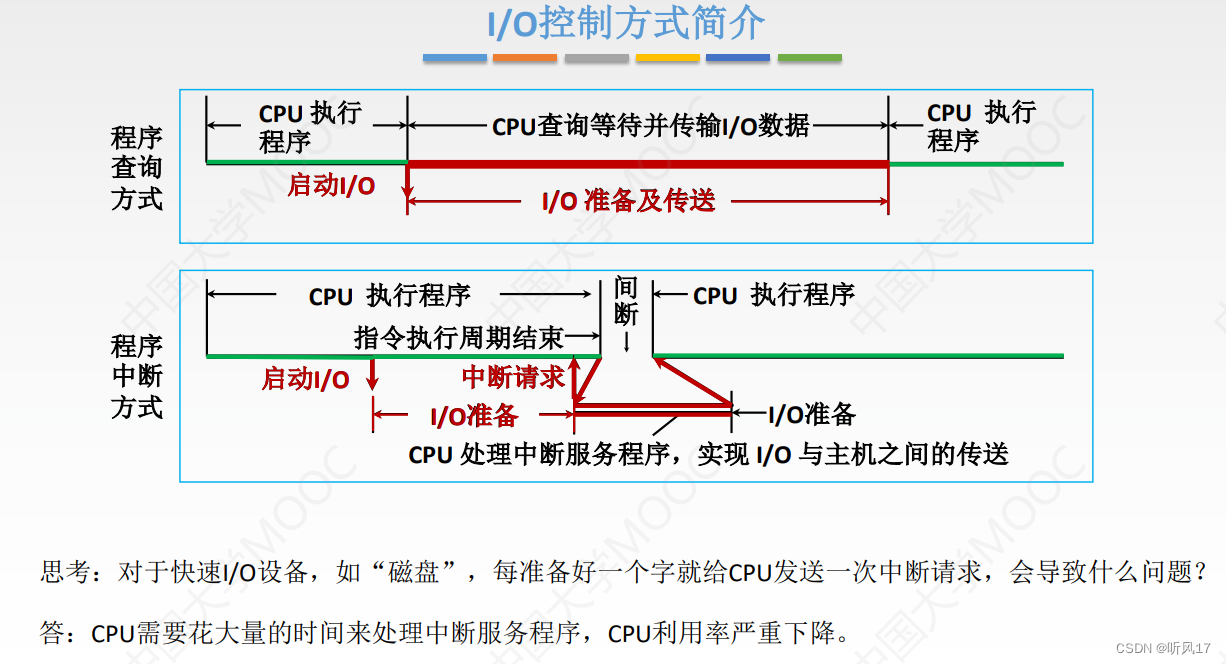

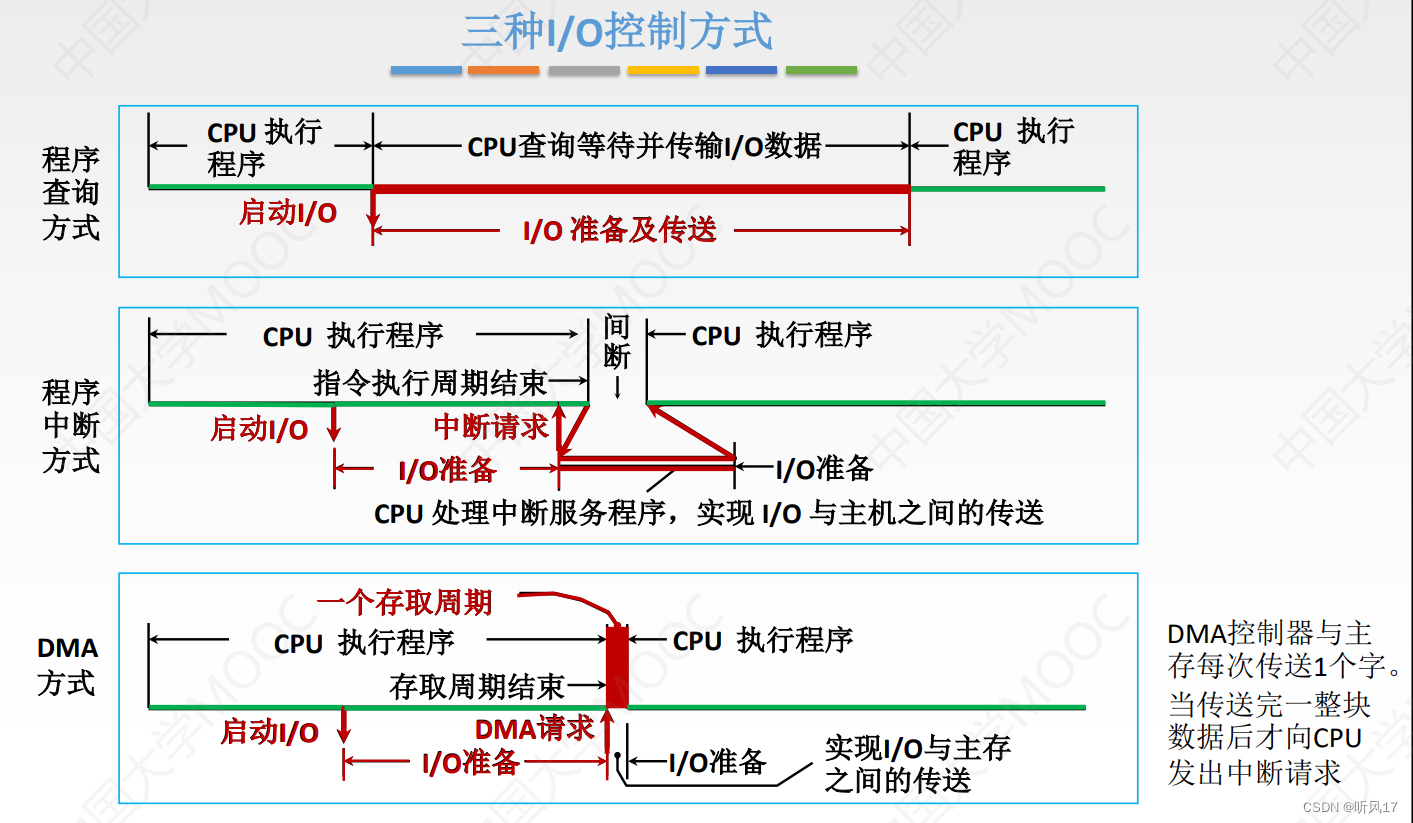

1.2 I/O控制方式

1.2.1 程序查询方式

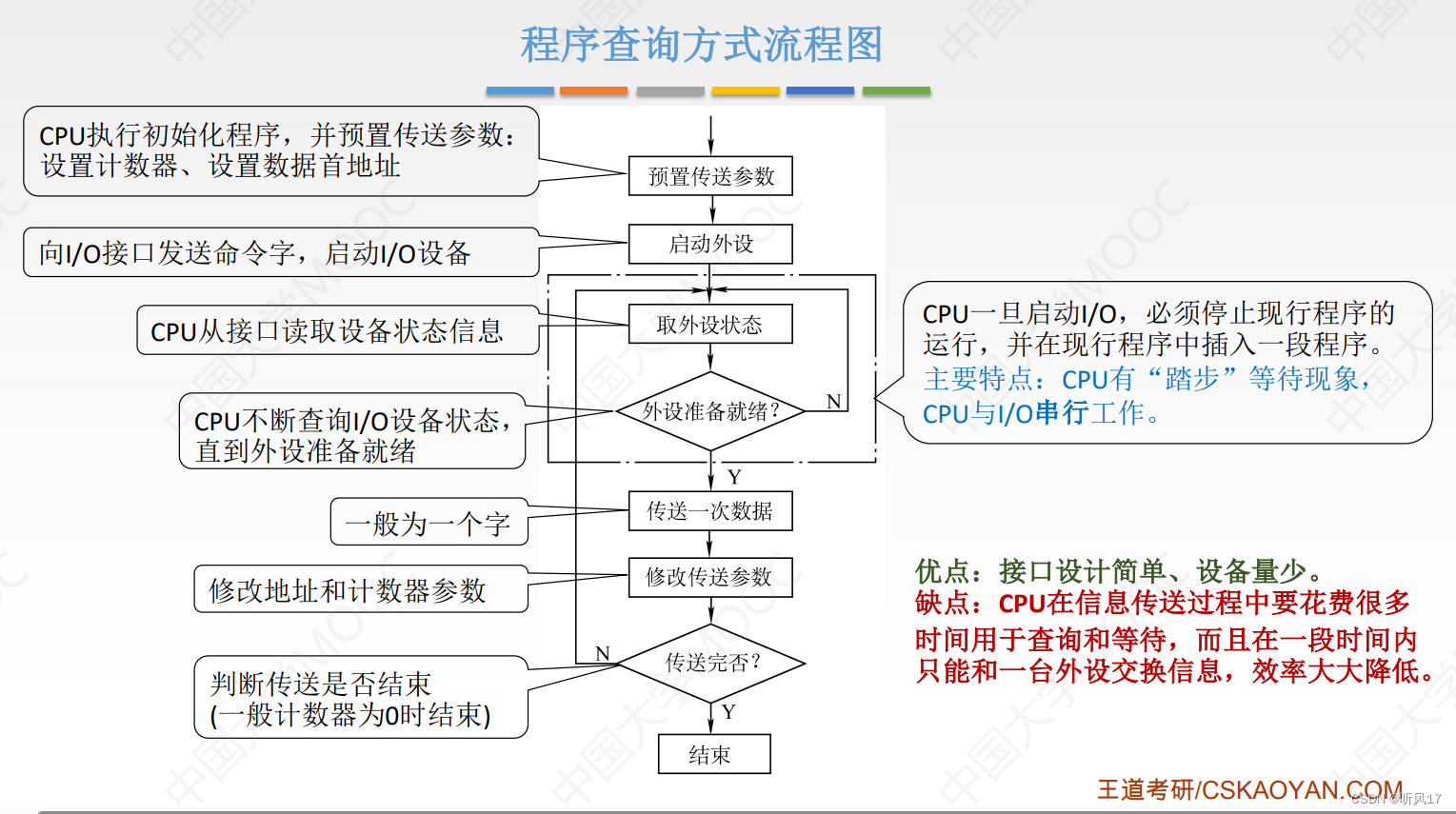

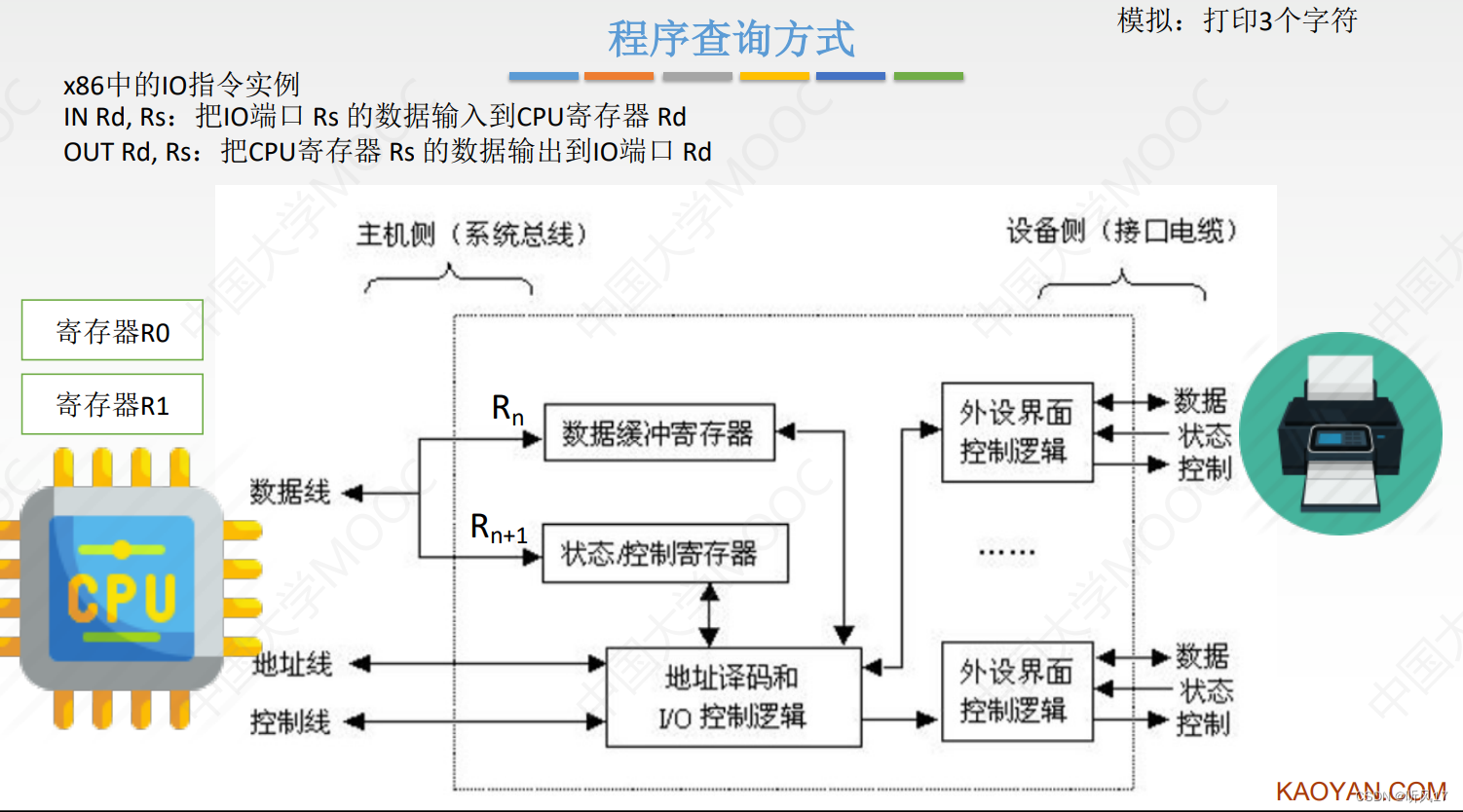

CPU不断轮询检查I/O控制器中的“状态寄存器”，检测到状态为“已完成”之后（传好一个字就算完成），再从数据寄存器取出输入数据。

1.2.2 程序中断方式

等待键盘I/O时CPU可以先去执行其他程序，键盘I/O完成后I/O控制器向CPU发出中断请求，CPU响应中断请求，并取走输入数据。(每输入/输出一个字，就发一次中断请求)

1.2.3 DMA控制方式

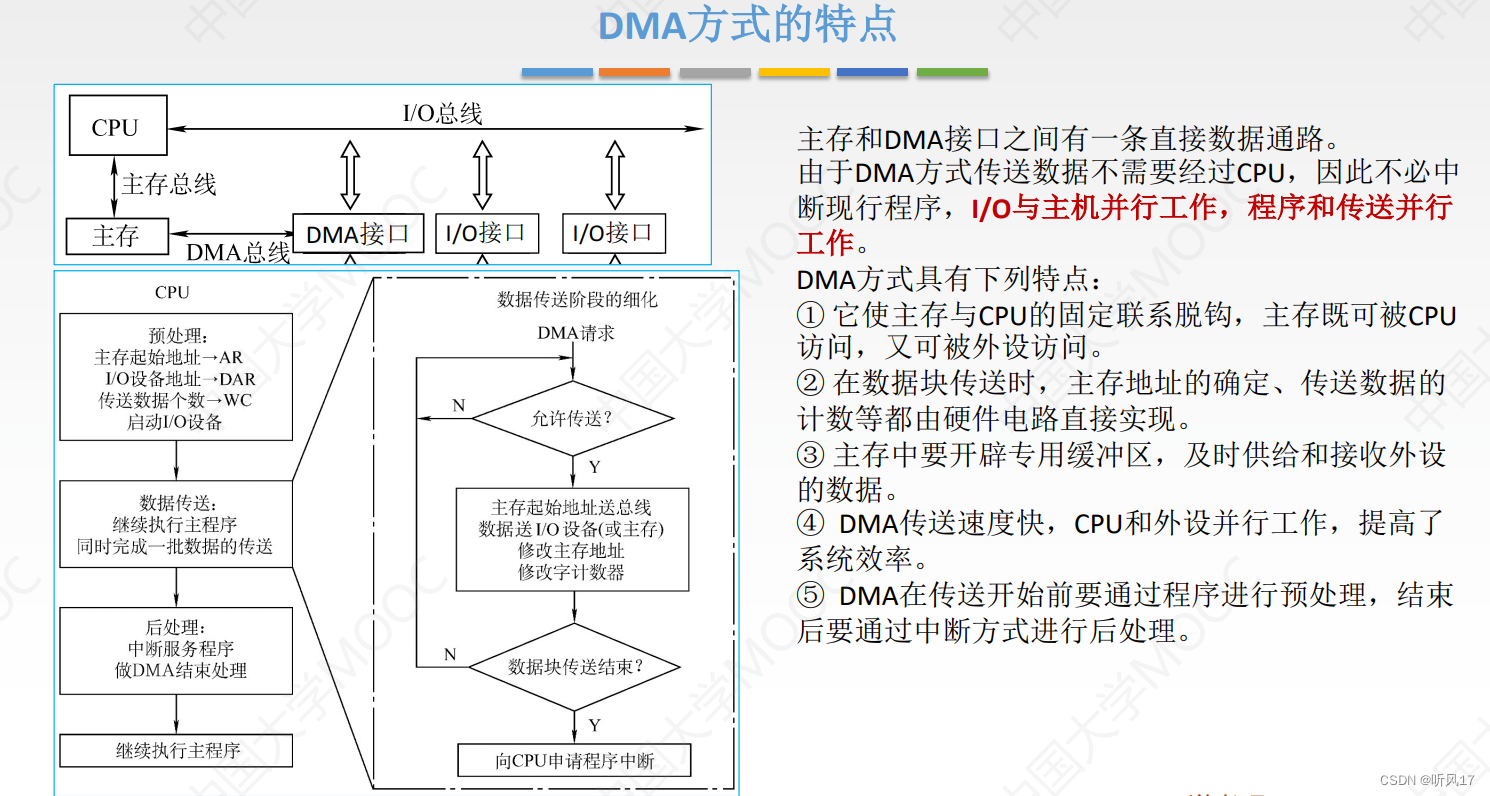

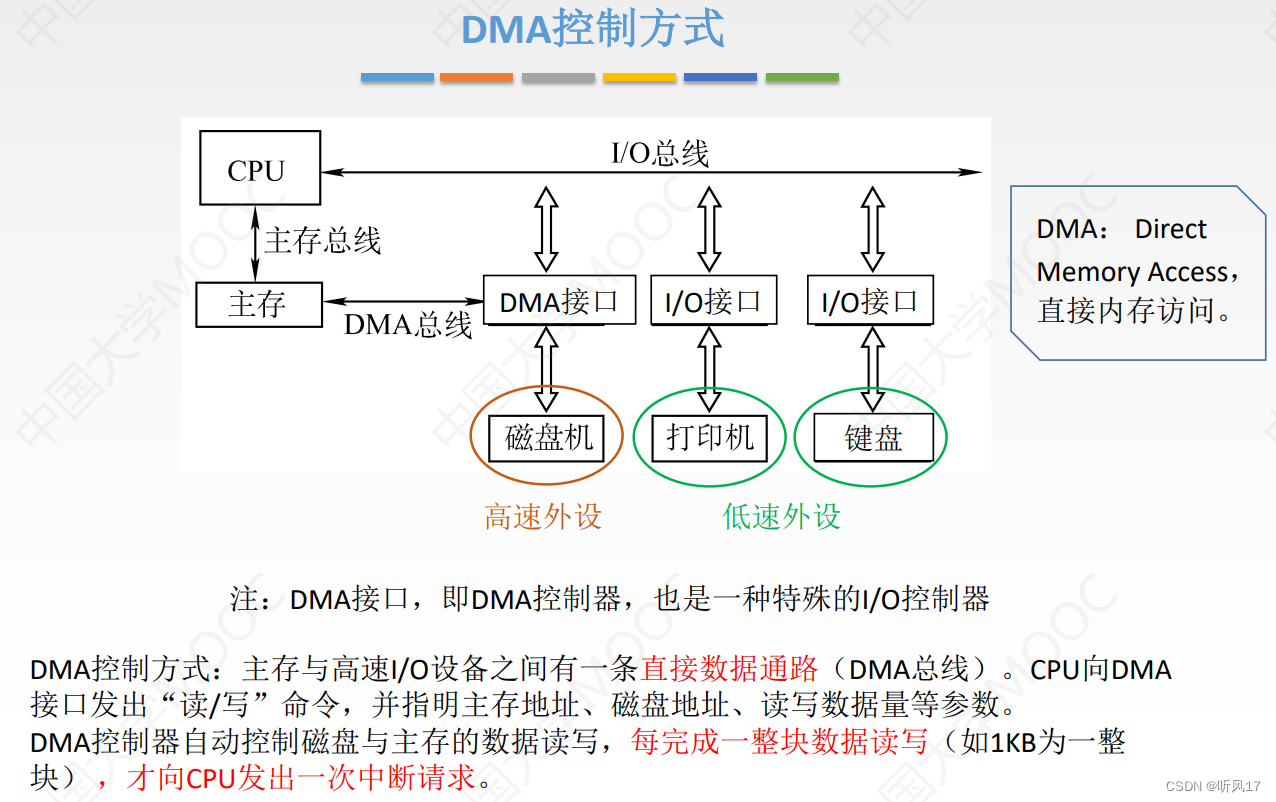

主存与高速I/O设备之间有一条直接数据通路（DMA总线）。CPU向DMA接口发出“读/写”命令（通过I/O总线到DMA接口那条路），并指明主存地址、磁盘地址、读写数据量等参数。
DMA控制器自动控制磁盘与主存的数据读写，每完成一整块数据读写（如1KB为一整块） ，才向CPU发出一次中断请求。
DMA接口也是I/O接口
DMA接口每次会从外设读出一个字，然后存到主存的指定位置（在DMA接口往主存存入数据时，CPU不能访存，就算CPU与DMA同时申请访存，也是让给DMA），每次存取一个字时，占用一个存取周期。直到完成一整块数据读写时，DMA才会向CPU发出一次中断请求
这张图的意思是DMA方式每存取一个字的过程，而不是一个块的过程。

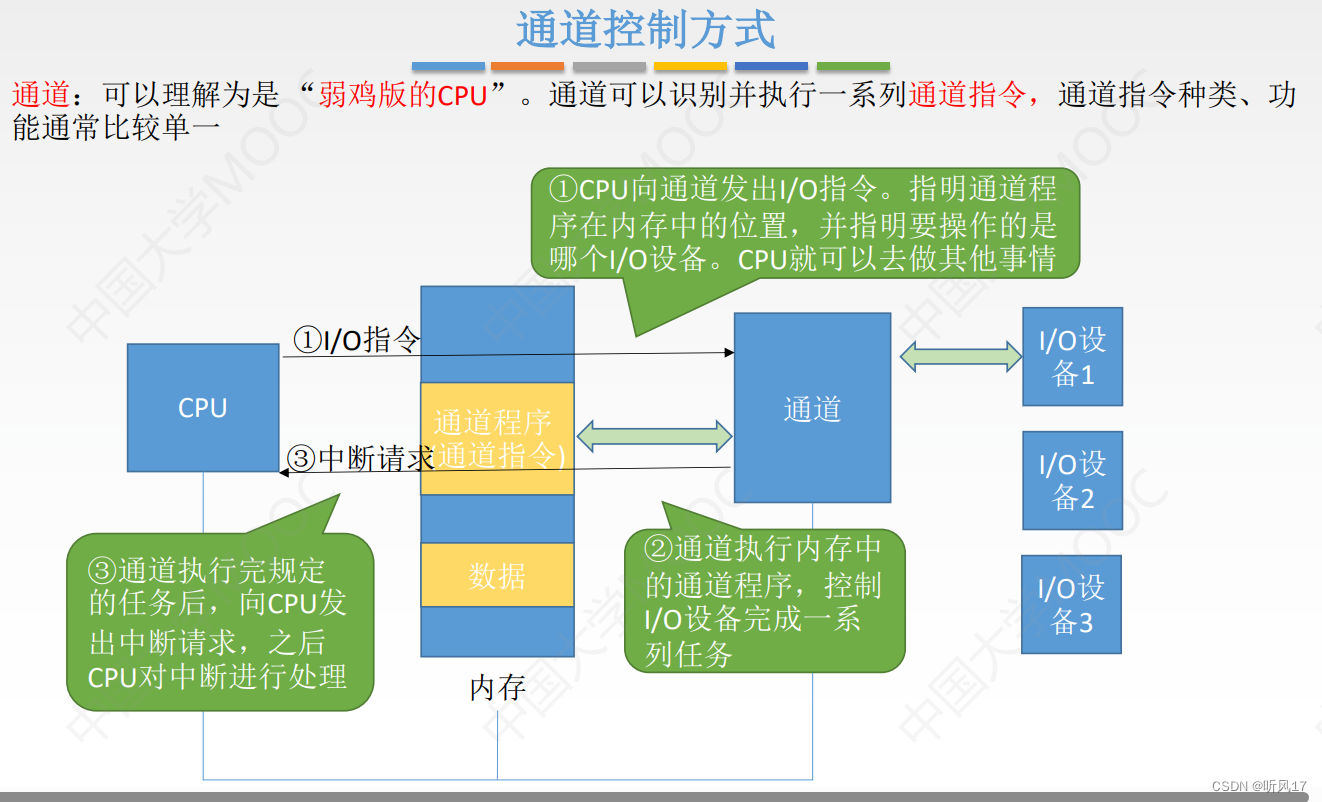

1.2.4 通道控制方式

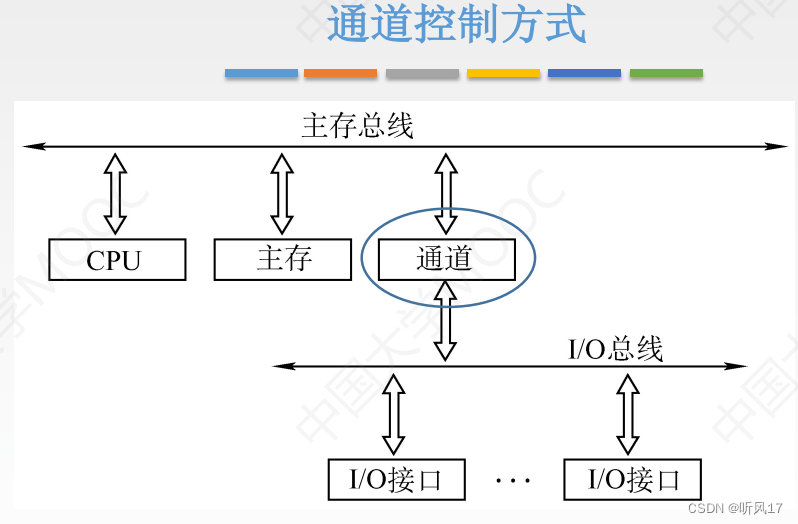

DMA方式完成一块后，就会向CPU发出中断请求，而通道方式不止可以完成一块，完成多少由通道程序决定，由哪些设备输入或者输出到哪些设备都可以由通道程序决定，非常灵活。进一步解放了CPU。

1.3 I/O系统的基本组成

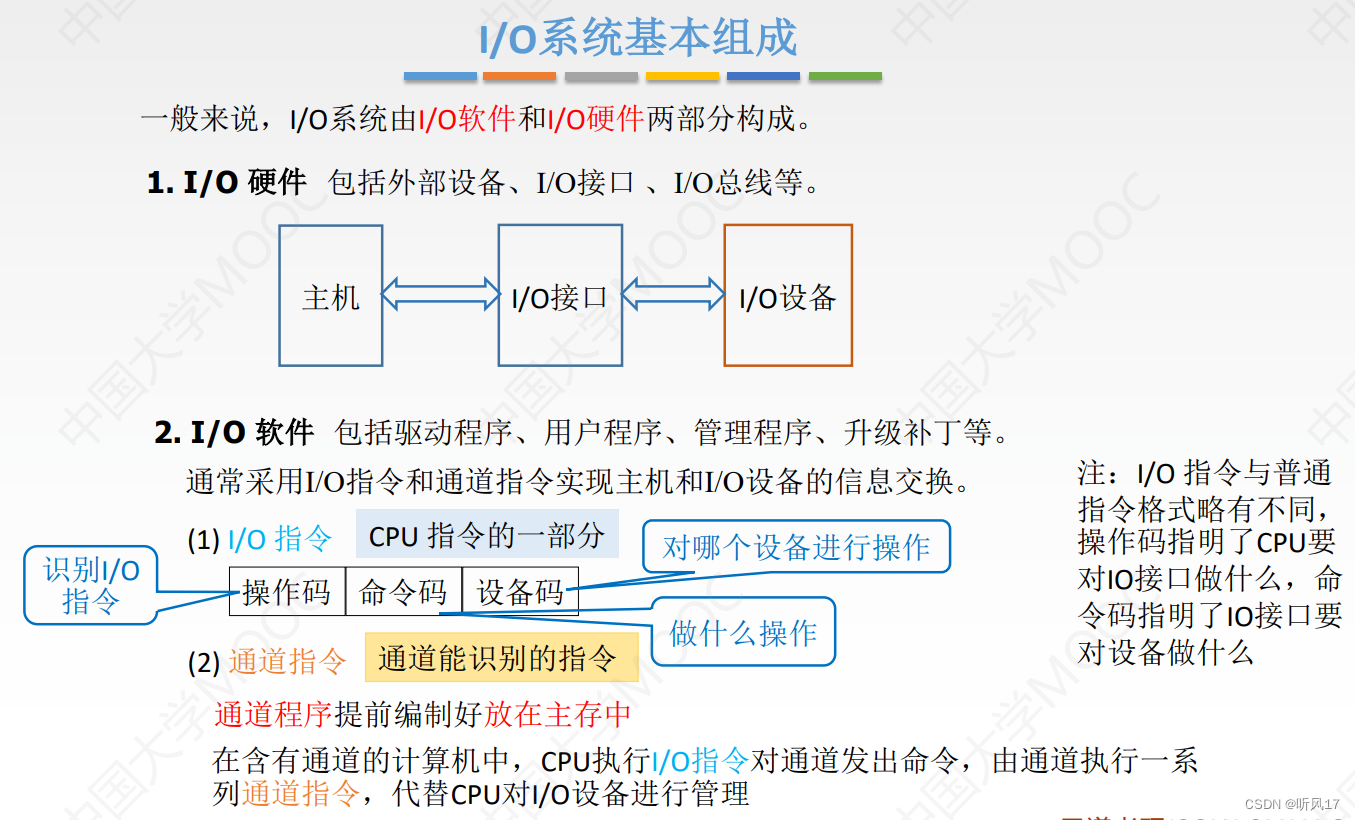

I/O 指令：CPU 指令的一部分
通道指令：通道能识别的指令
小结

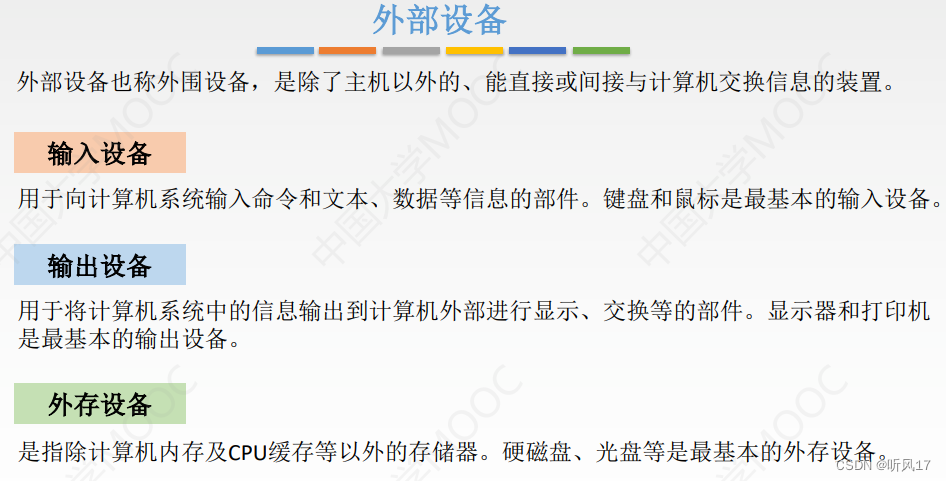

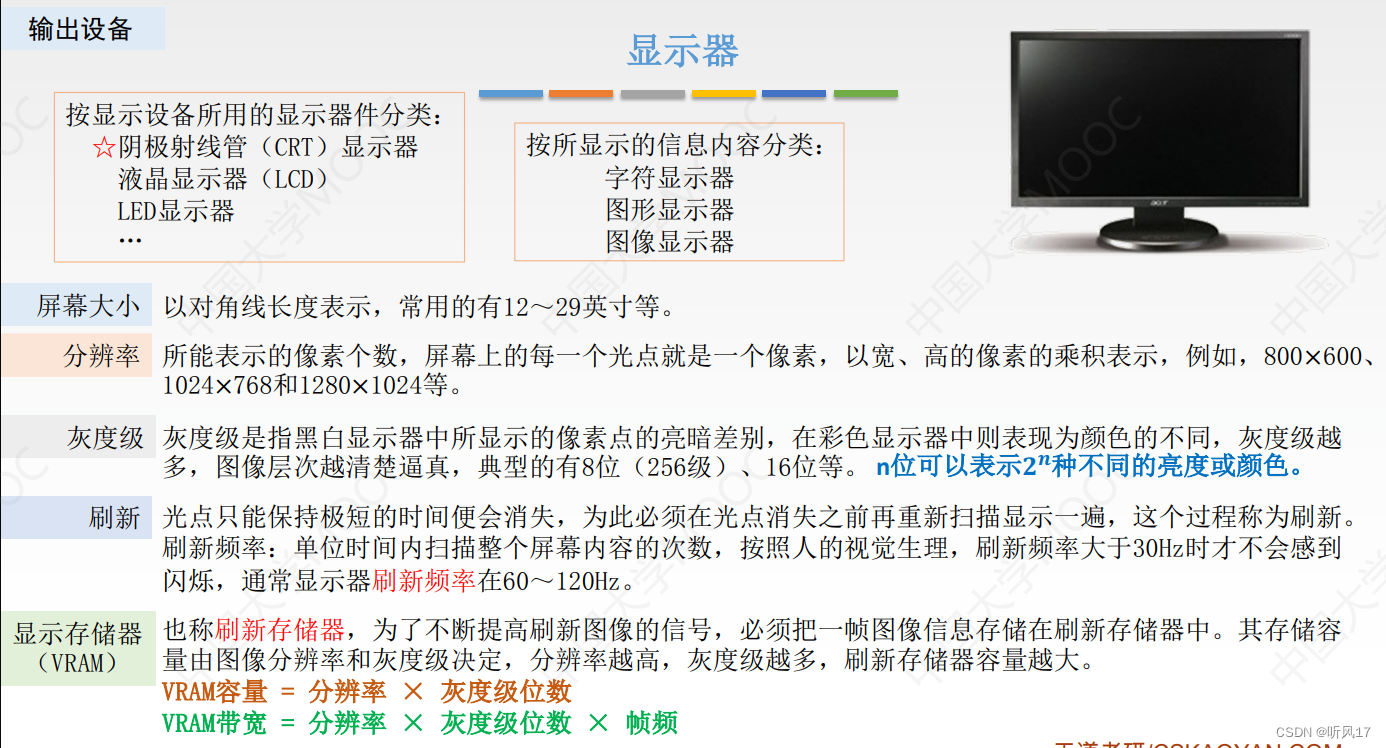

二、外部设备

三、I/O接口

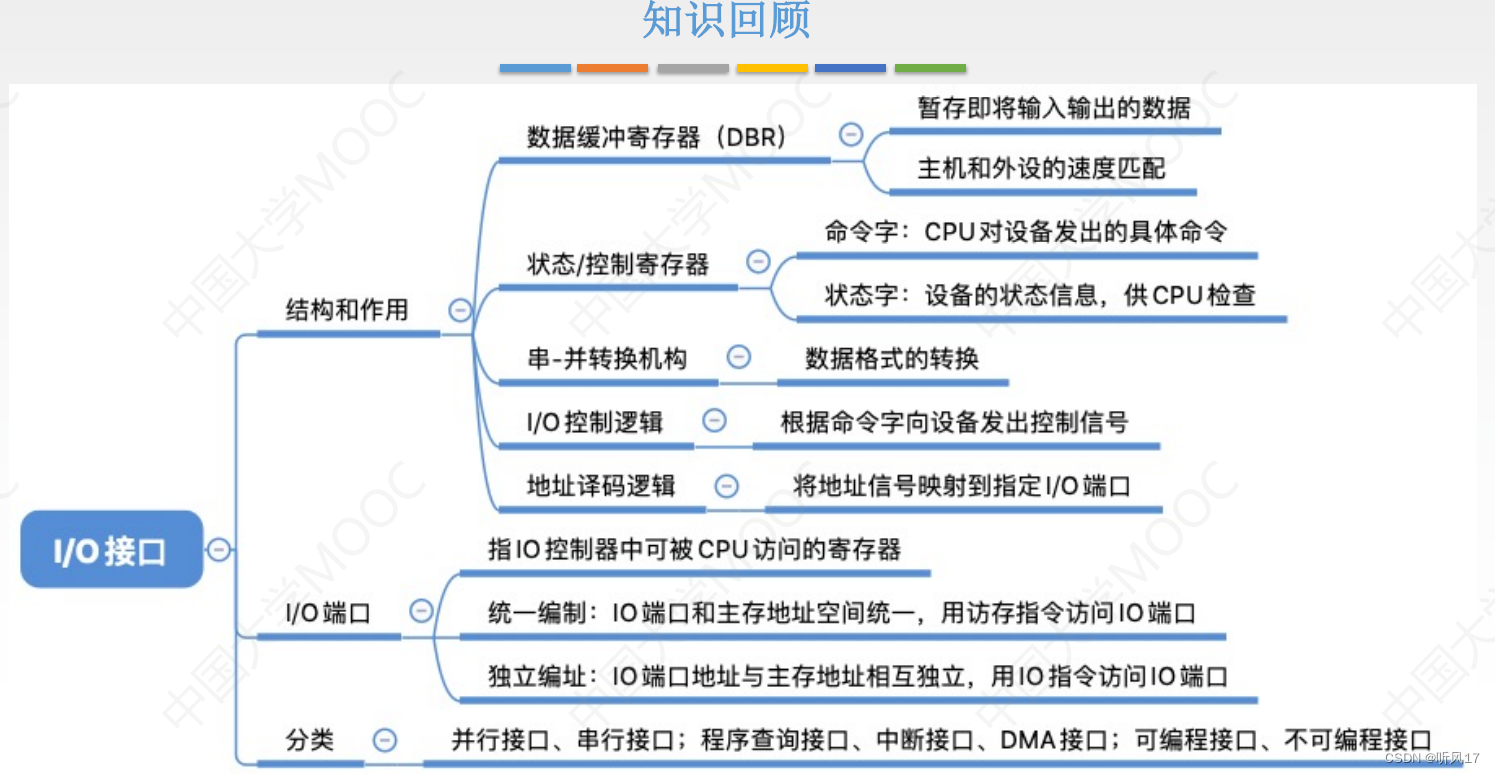

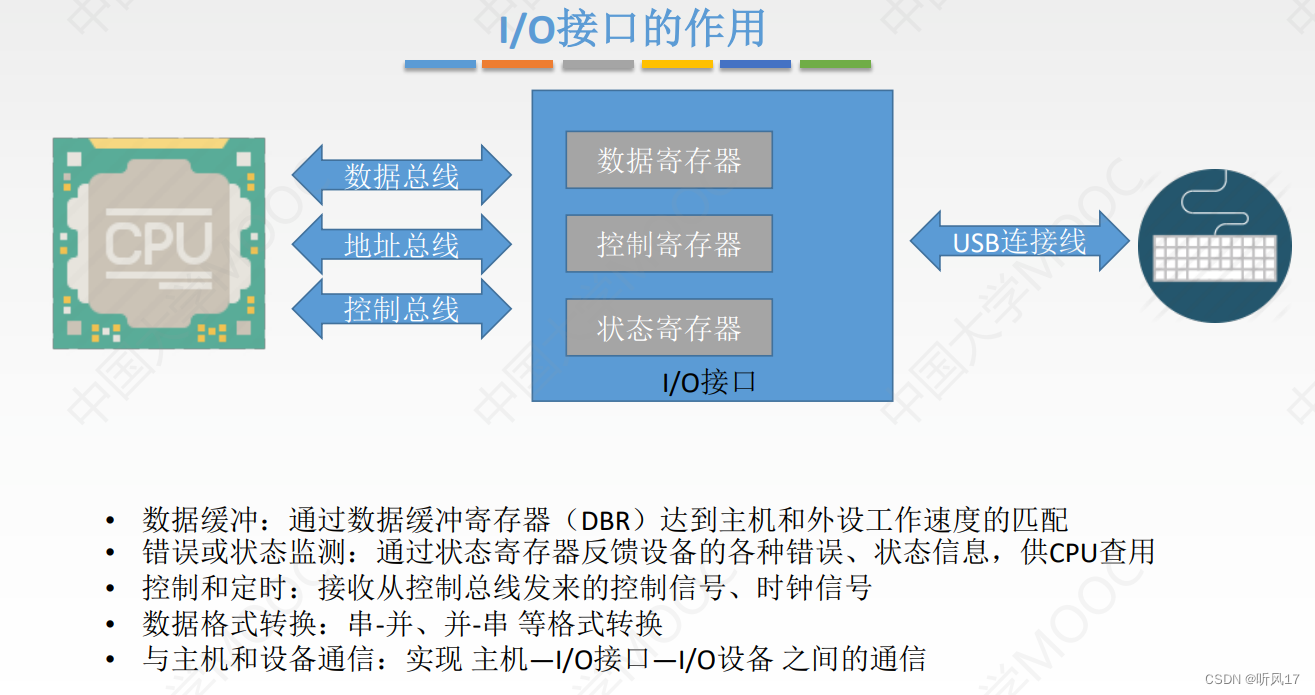

3.1 I/O接口的作用

3.2 I/O接口的结构

内部接口：内部接口与系统总线相连，实质上是与内存、CPU相连。数据的传输方式只能是并行传输。 （2020前都采用并行，现在慢慢转向串行，所以并行串行都有可能）
有的I/O接口可以连接多个设备

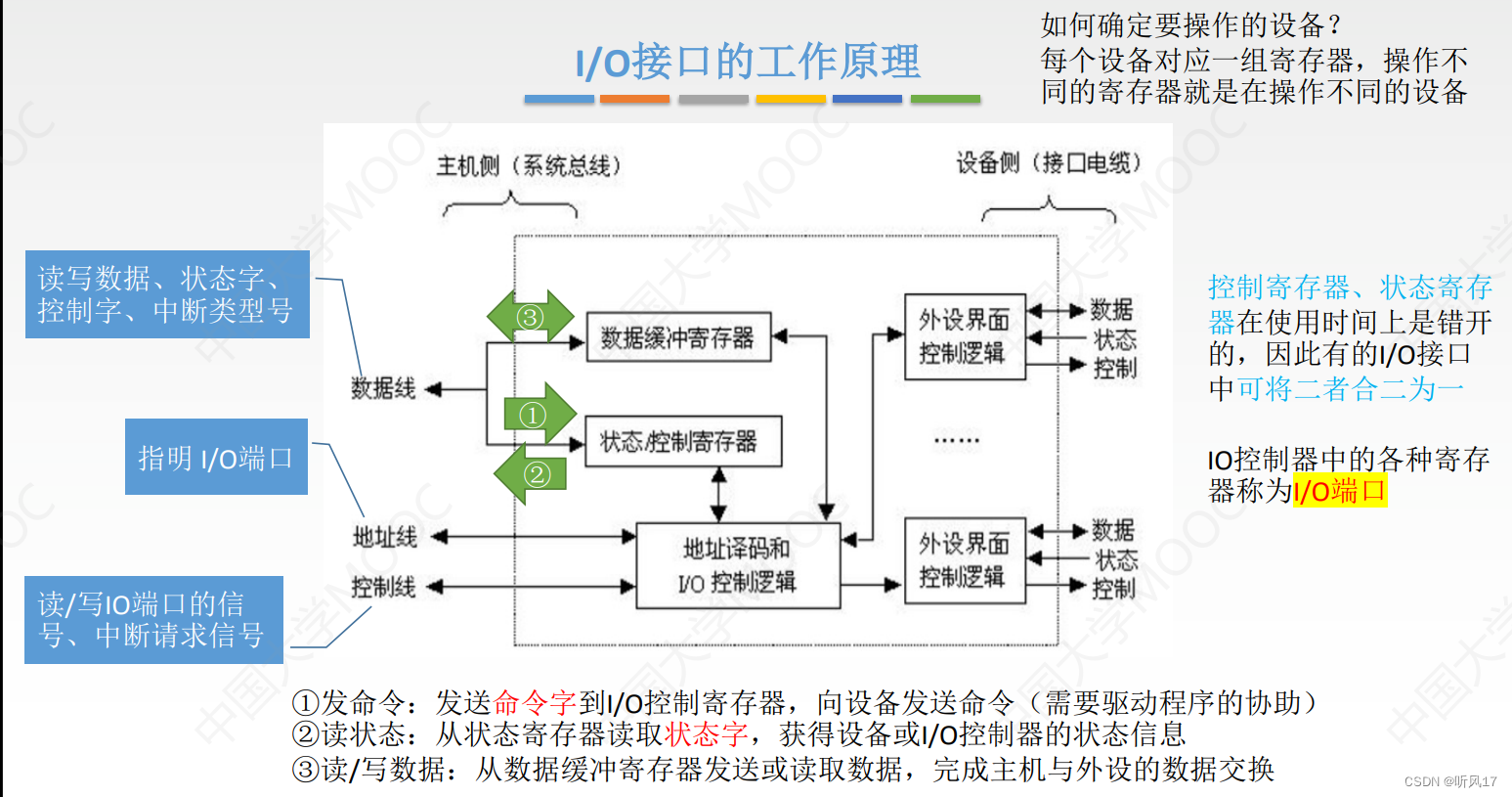

3.3 I/O接口的工作原理

I/O总线包括主机侧的（数据线、地址线、控制线）
地址线给出要访问的I/O接口中寄存器的地址
控制线用于指明要对目标寄存器（I/O端口）读还是写，也可以用于发送中断请求信号
CPU对外设的控制命令是通过数据线传送
从功能上来说，状态寄存器和控制寄存器在传输方向上是相反的，而且CPU对它们的访问在时间上一般是错开的，因此有的I/O接口中将他们合二为一
如何确定要操作的设备？
方案一：每个设备对应一组寄存器（数据寄存器、状态寄存器、控制寄存器），操作不同的寄存器就是在操作不同的设备
方案二：地址线除了指明CPU要读/写的寄存器之外，有可能被用于指明具体的设备编号，但是寄存器地址和设备编号需要分开传送，要传输两次

3.4 I/O端口

I/O端口是指接口电路中可以被CPU直接访问的寄存器
I/O端口要想能被CPU访问，必须要有端口地址，每一个端口都对应一个端口地址
CPU对数据端口：读&写
CPU对控制端口：写
CPU对状态端口：读

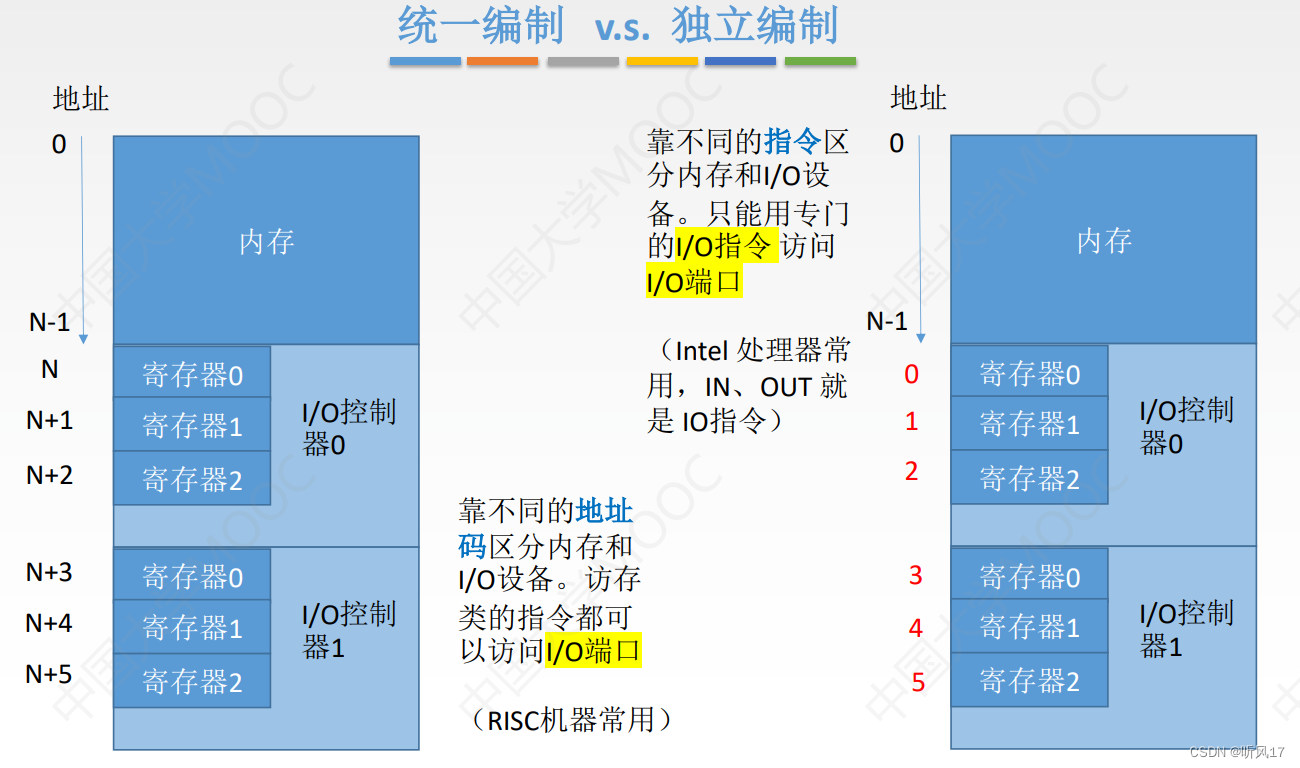

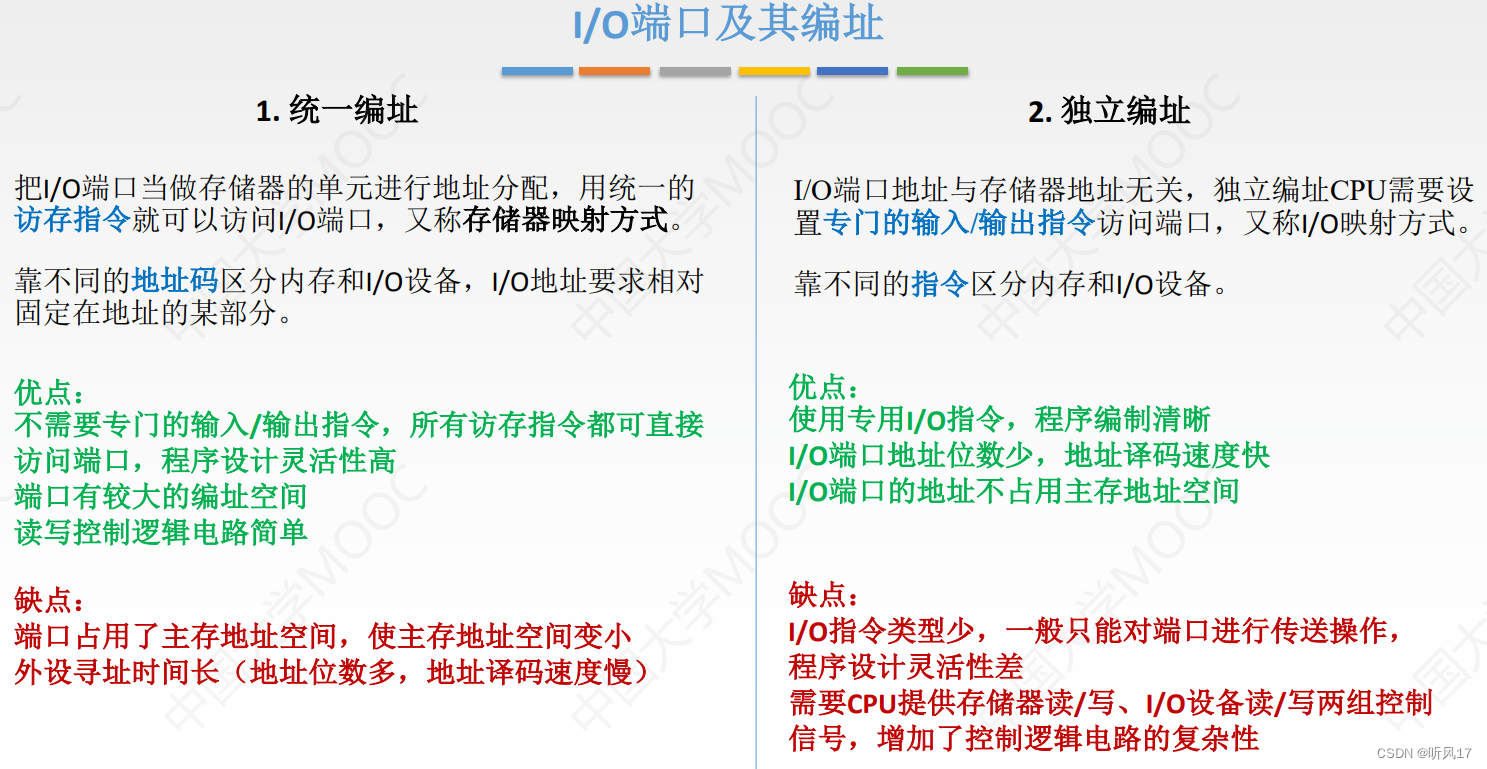

统一编址：靠不同的地址码区分内存和I/O设备。访存类的指令都可以访问I/O端口
独立编址：靠不同的指令区分内存和I/O设备。只能用专门的I/O指令 访问I/O端口

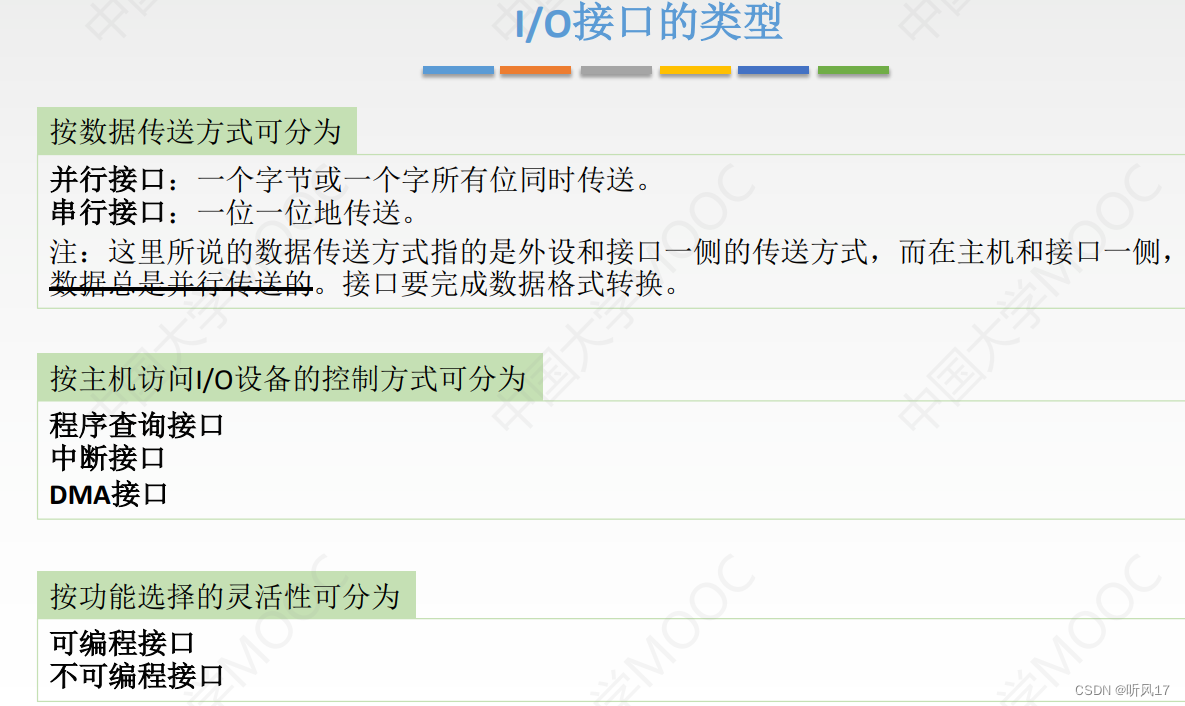

3.5 I/O接口的类型

小结

四、程序查询方式

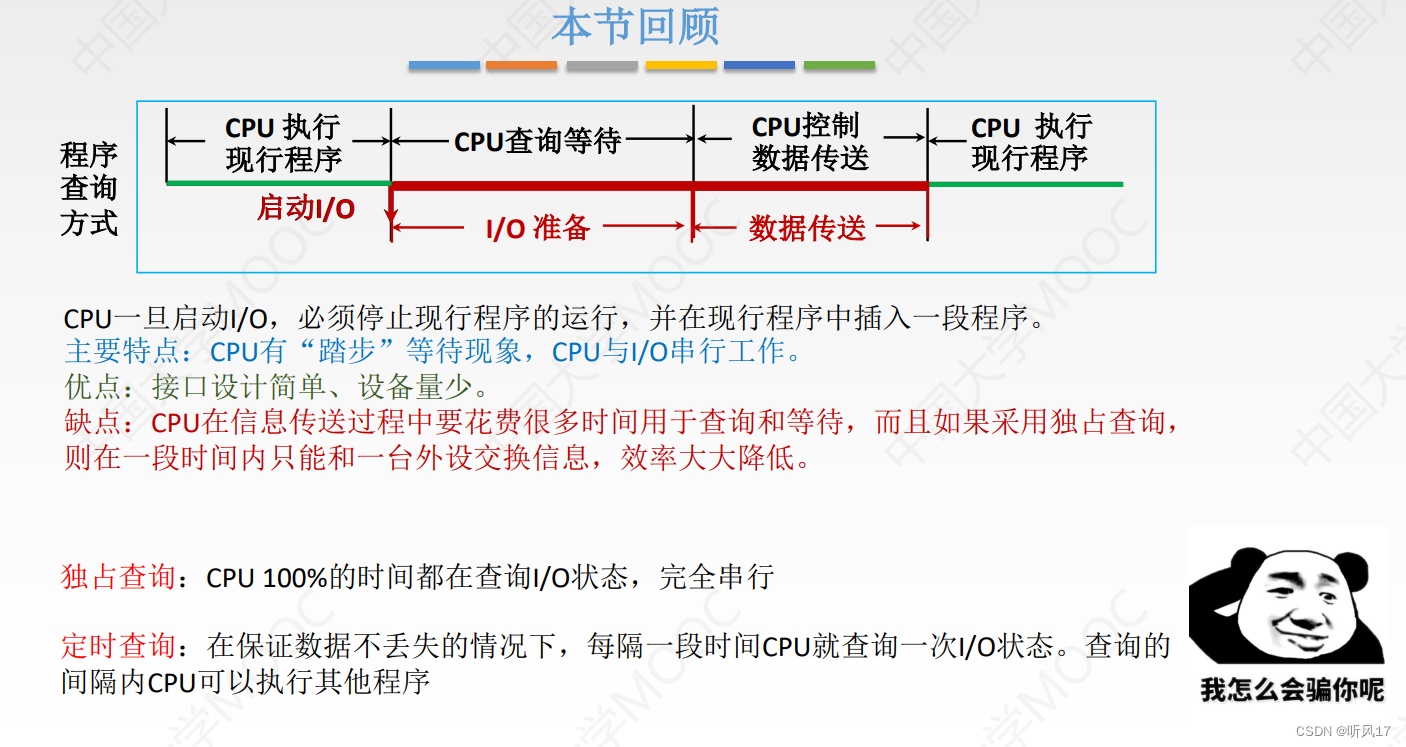

独占查询：CPU 100%的时间都在查询I/O状态，完全串行
定时查询：在保证数据不丢失的情况下，每隔一段时间CPU就查询一次I/O状态。查询的间隔内CPU可以执行其他程序

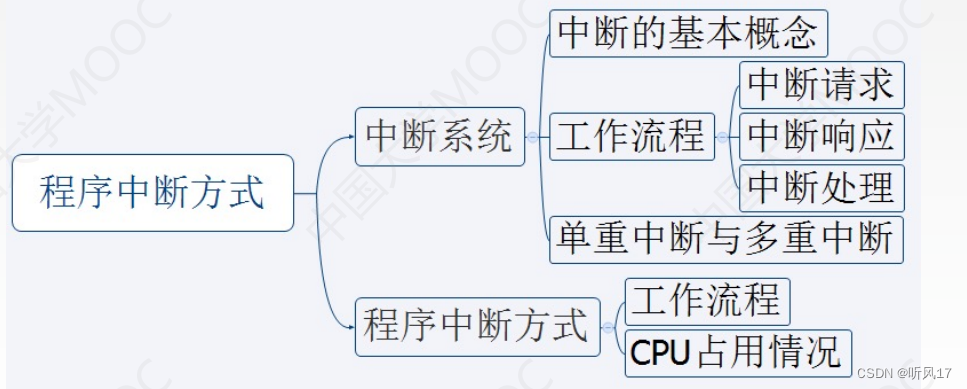

五、程序中断方式

5.1 中断的基本概念

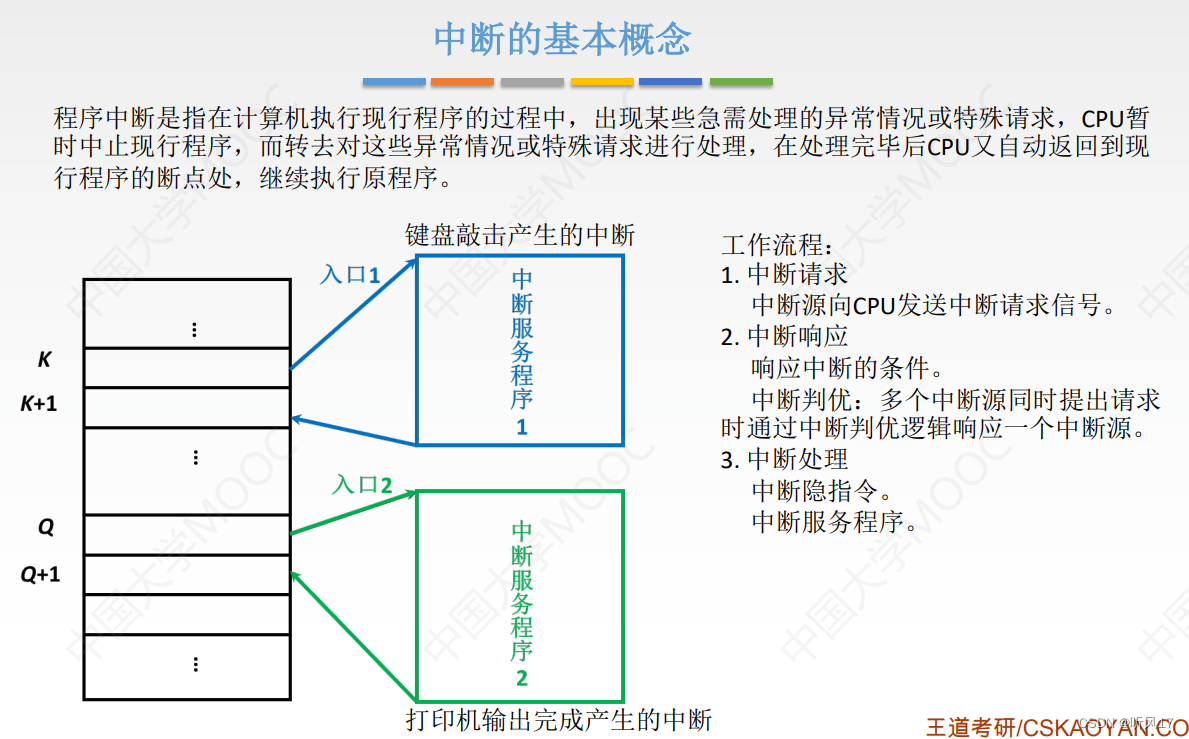

程序中断是指在计算机执行现行程序的过程中，出现某些急需处理的异常情况或特殊请求，CPU暂时中止现行程序，而转去对这些异常情况或特殊请求进行处理，在处理完毕后CPU又自动返回到现行程序的断点处，继续执行原程序。
工作流程：
1. 中断请求
中断源向CPU发送中断请求信号。
2. 中断响应
响应中断的条件。

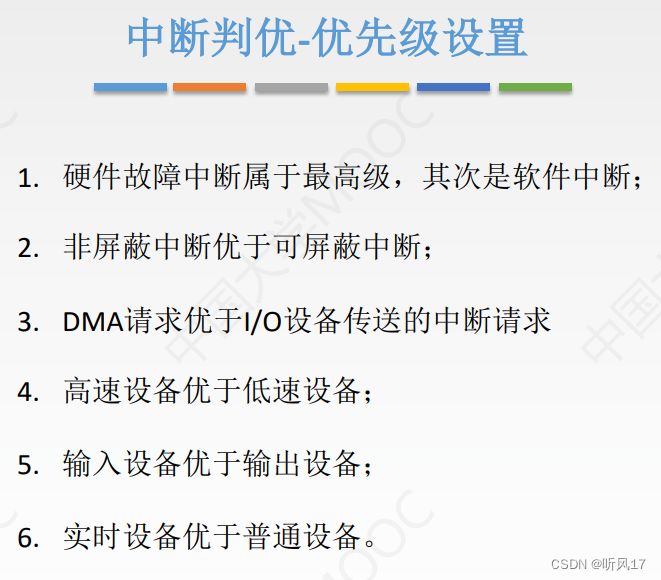

中断判优：多个中断源同时提出请求
时通过中断判优逻辑响应一个中断源。
3. 中断处理
中断隐指令。
中断服务程序。

5.2 中断请求

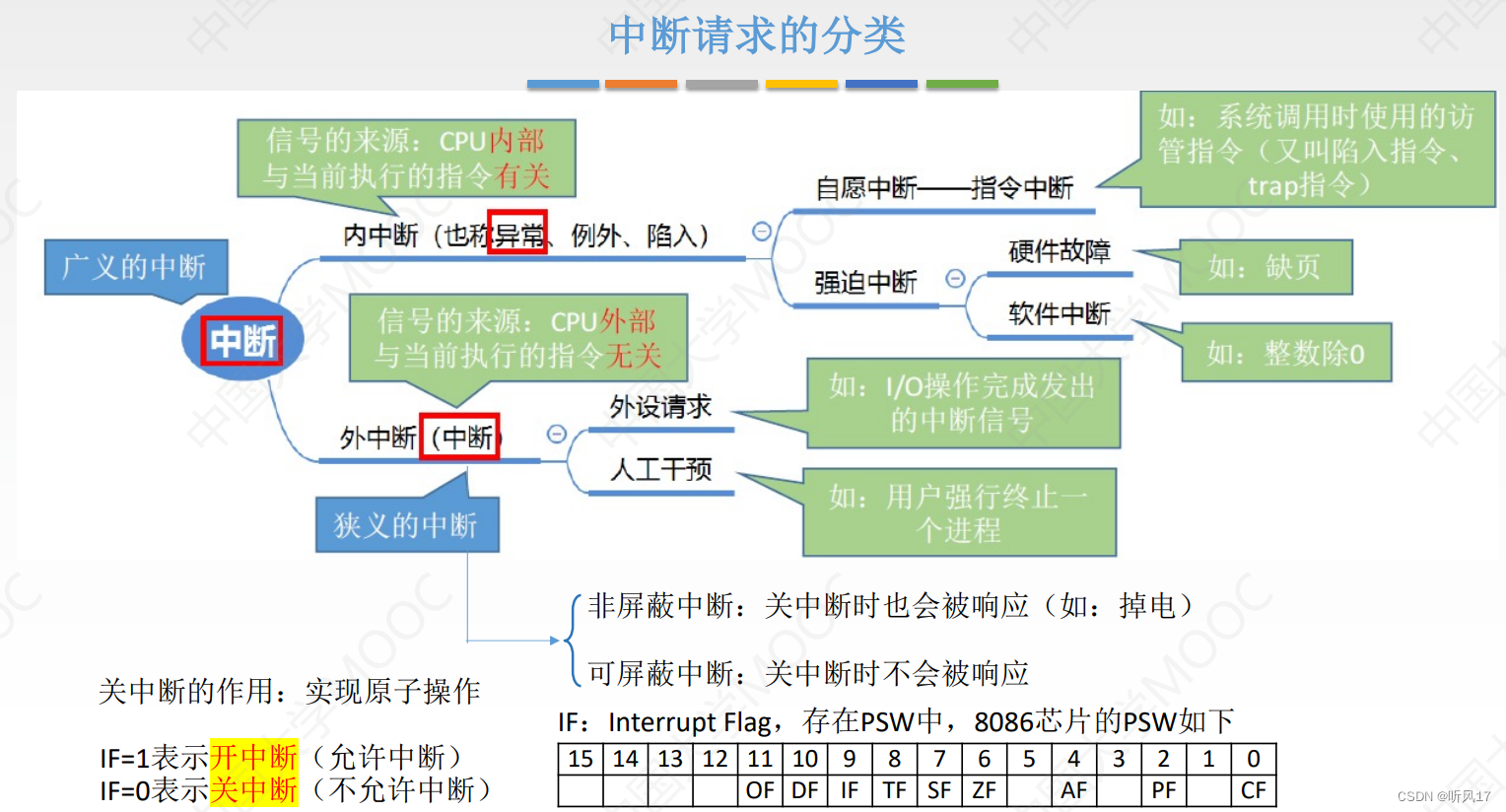

5.2.1 中断请求的分类

非屏蔽中断：关中断时也会被响应

5.2.2 中断请求标记

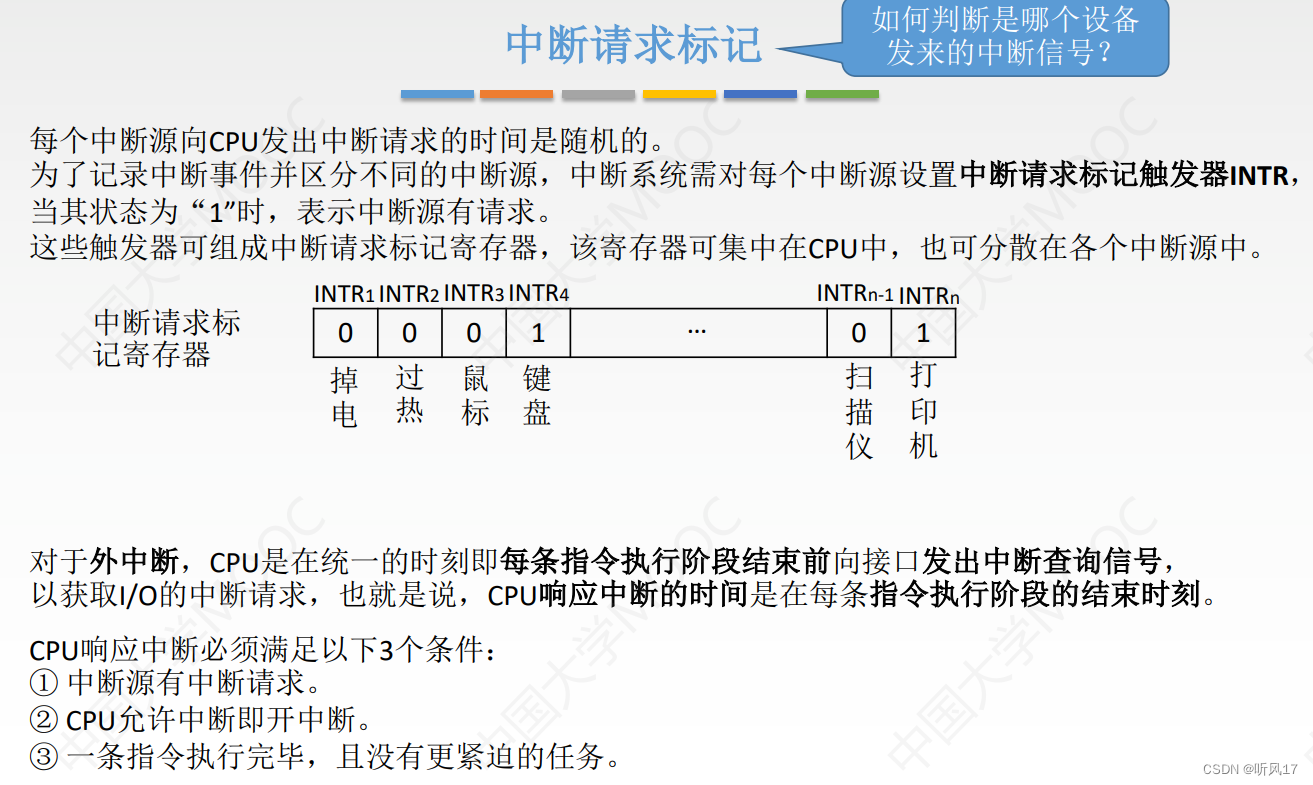

为了记录中断事件并区分不同的中断源，中断系统需对每个中断源设置中断请求标记触发器INTR

5.3 中断响应

5.3.1 响应中断的条件

CPU响应中断必须满足以下3个条件：
① 中断源有中断请求。
② CPU允许中断即开中断。
③ 一条指令执行完毕，且没有更紧迫的任务。

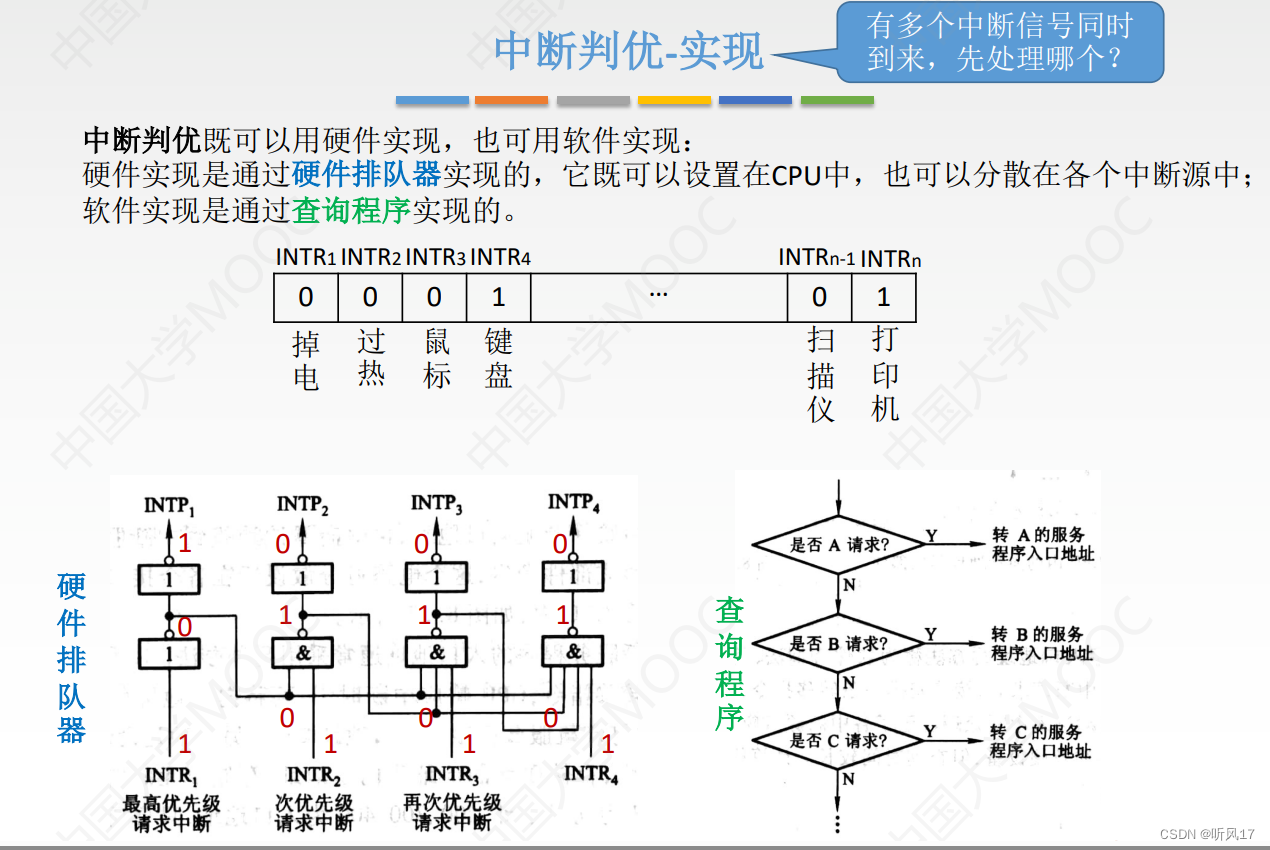

5.3.2 中断判优

中断判优既可以用硬件实现，也可用软件实现：
硬件实现是通过硬件排队器实现的，它既可以设置在CPU中，也可以分散在各个中断源中；
软件实现是通过查询程序实现的

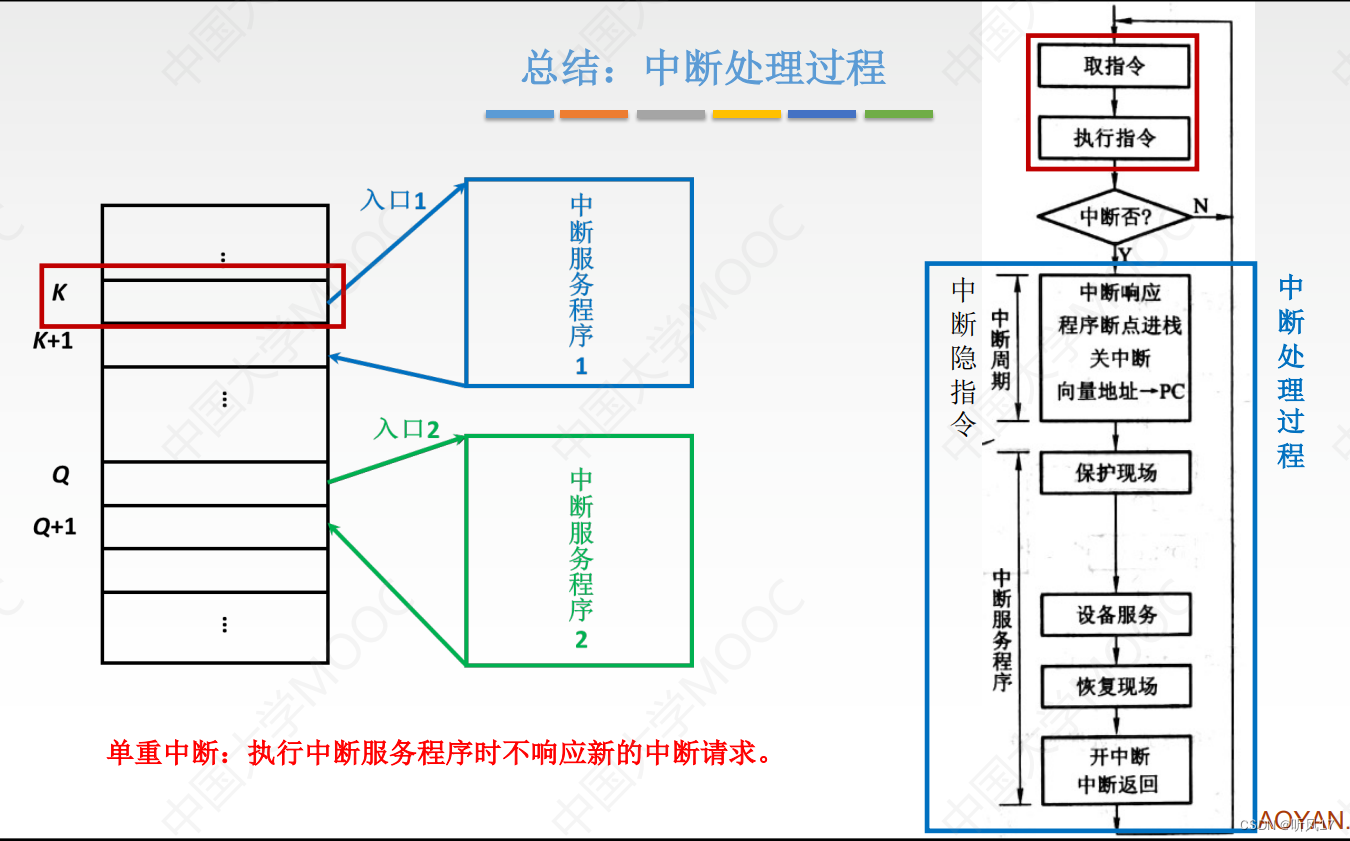

5.4 中断处理

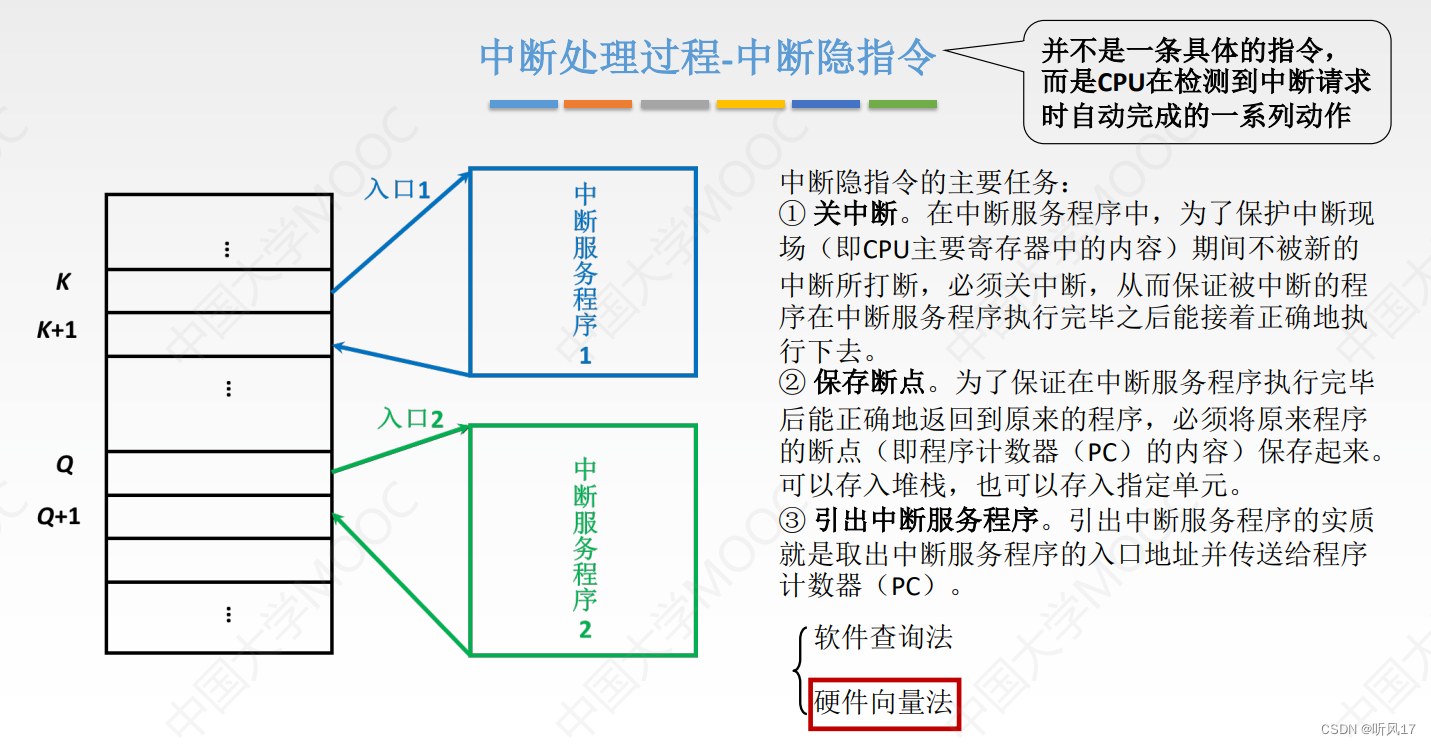

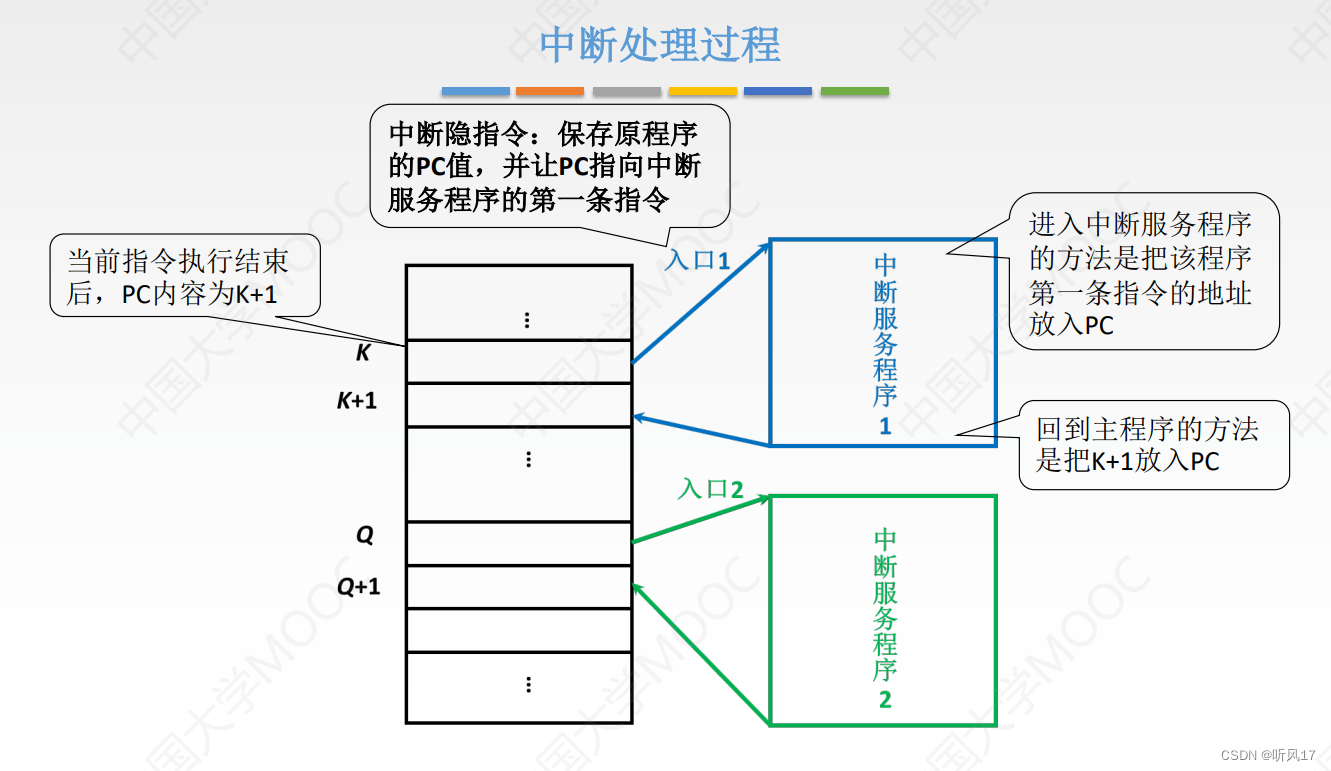

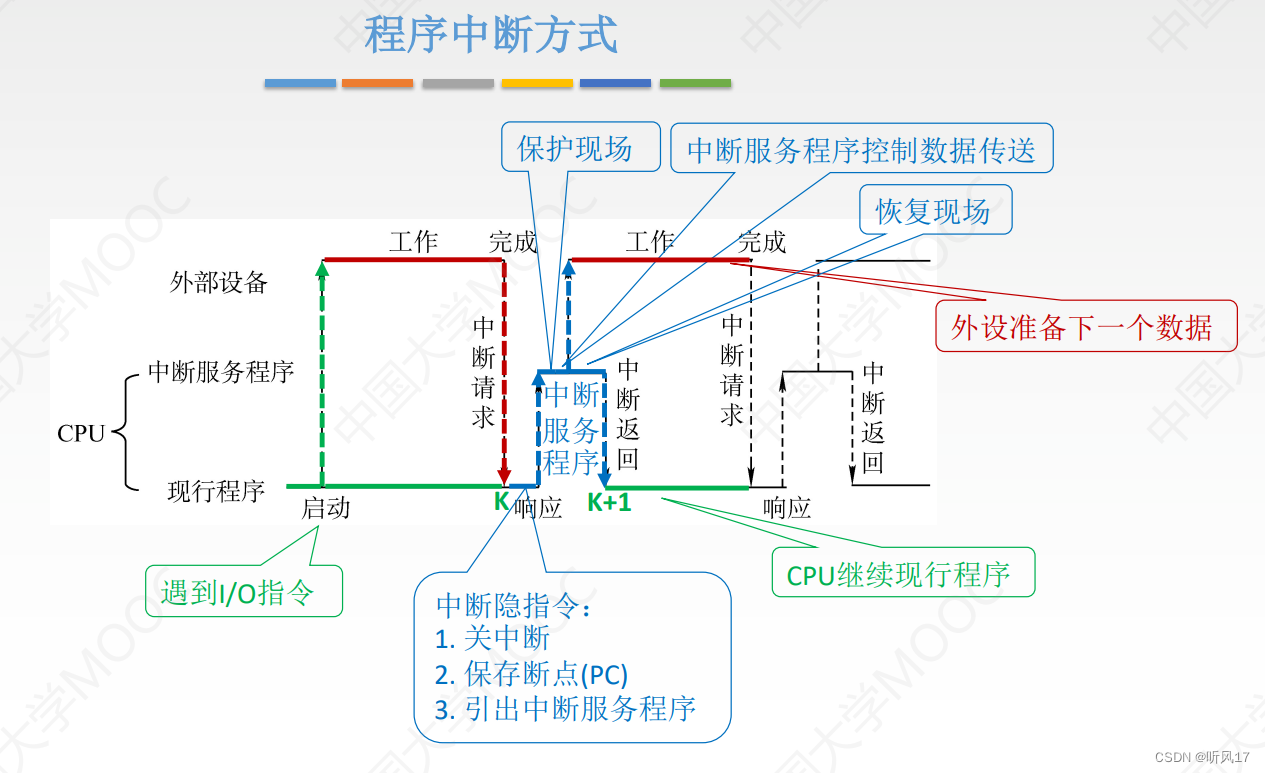

中断隐指令：保存原程序的PC值，并让PC指向中断服务程序的第一条指令
中断隐指令是一系列任务，而不是一条指令
CPU检测到中断后，会自动执行中断隐指令
中断隐指令并不是指令系统中的一条真正的指令，只是一种虚拟的说法，本质上是硬件的一系列自动操作（硬件完成）。

中断隐指令的主要任务：
①关中断
②保存断点
③引出中断服务程序

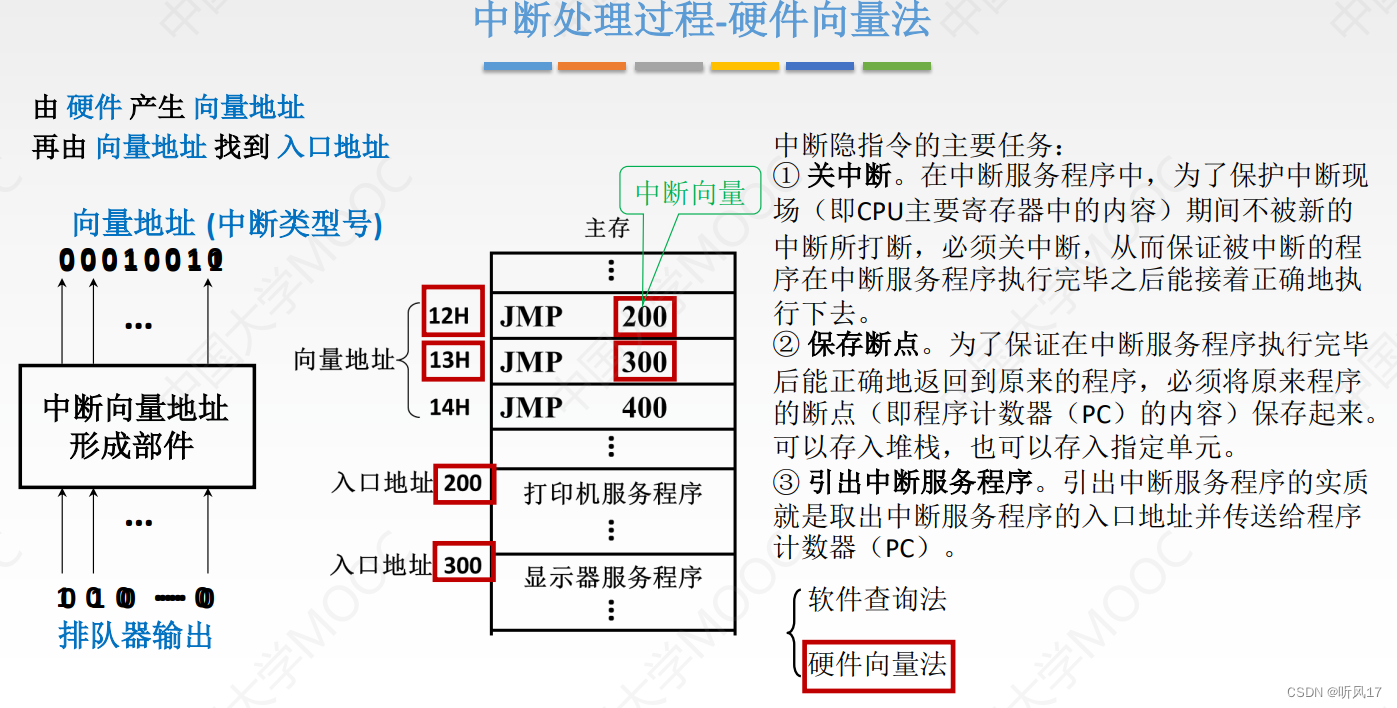

如何确定中断信号所对应的中断服务程序？
软件查询法、硬件向量法（主要使用这种方法）

排队器（中断判优）的输出作为中断地址形成部件的输入，得到向量地址（中断类型号）。
向量地址是中断向量的保存地址
中断向量是对应的中断服务程序的入口地址
注：保存断点和关中断谁先谁后都可以

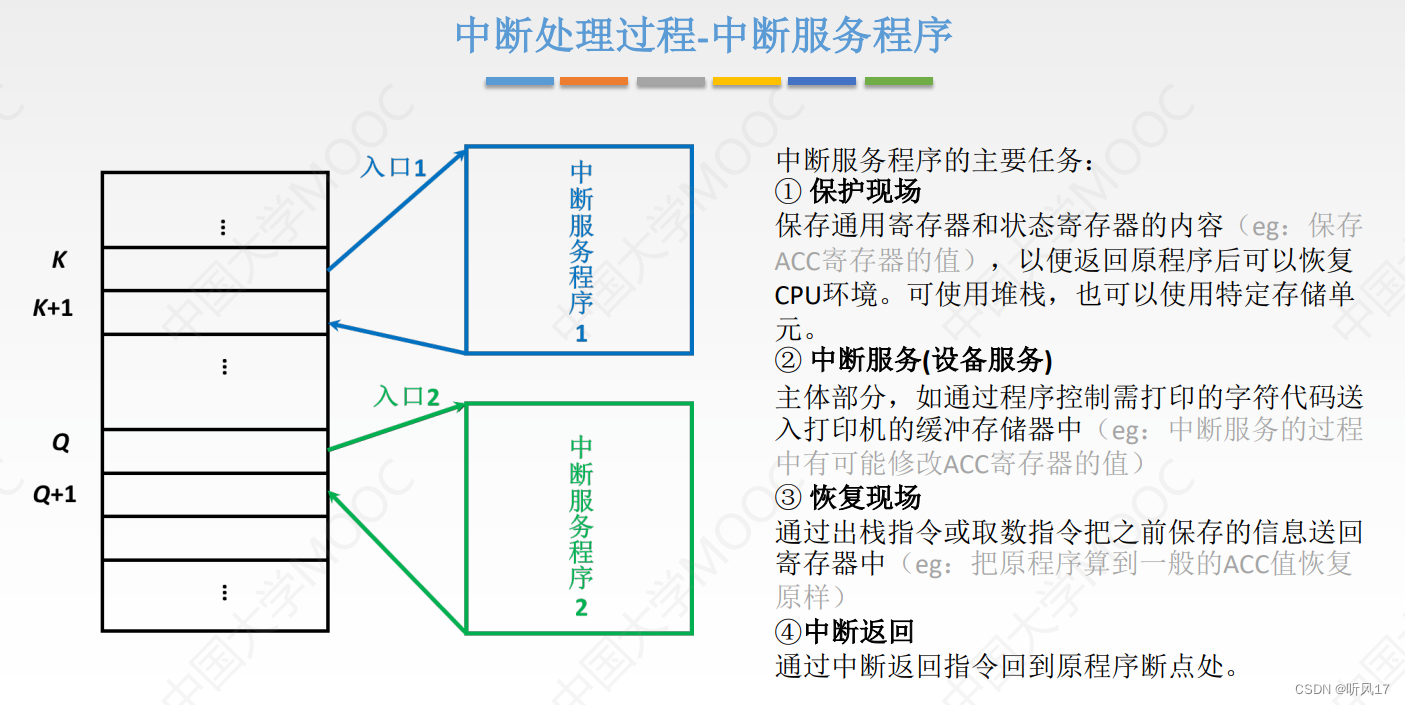

中断服务程序：
①保护现场
②终端服务
③恢复现场
④开中断、‘中断返回

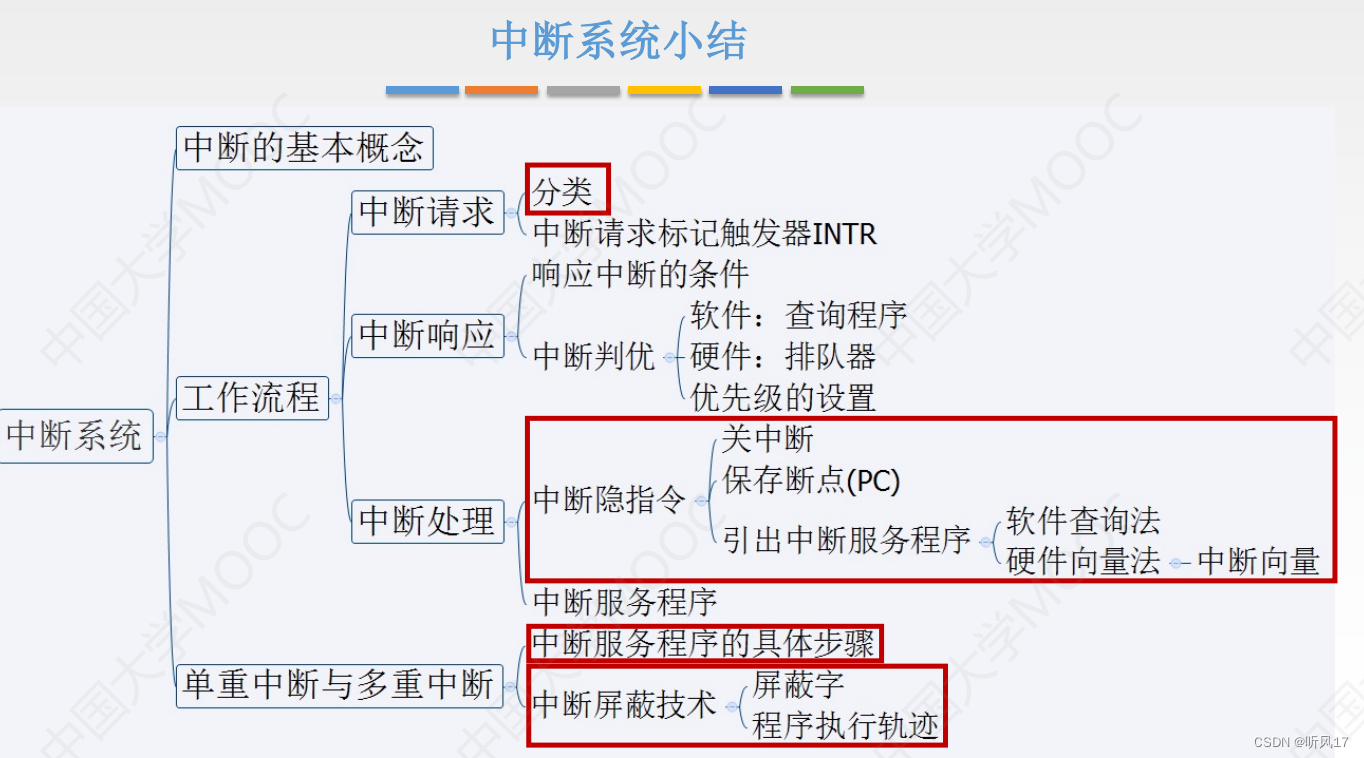

小结：

这里探讨的主要是单重中断

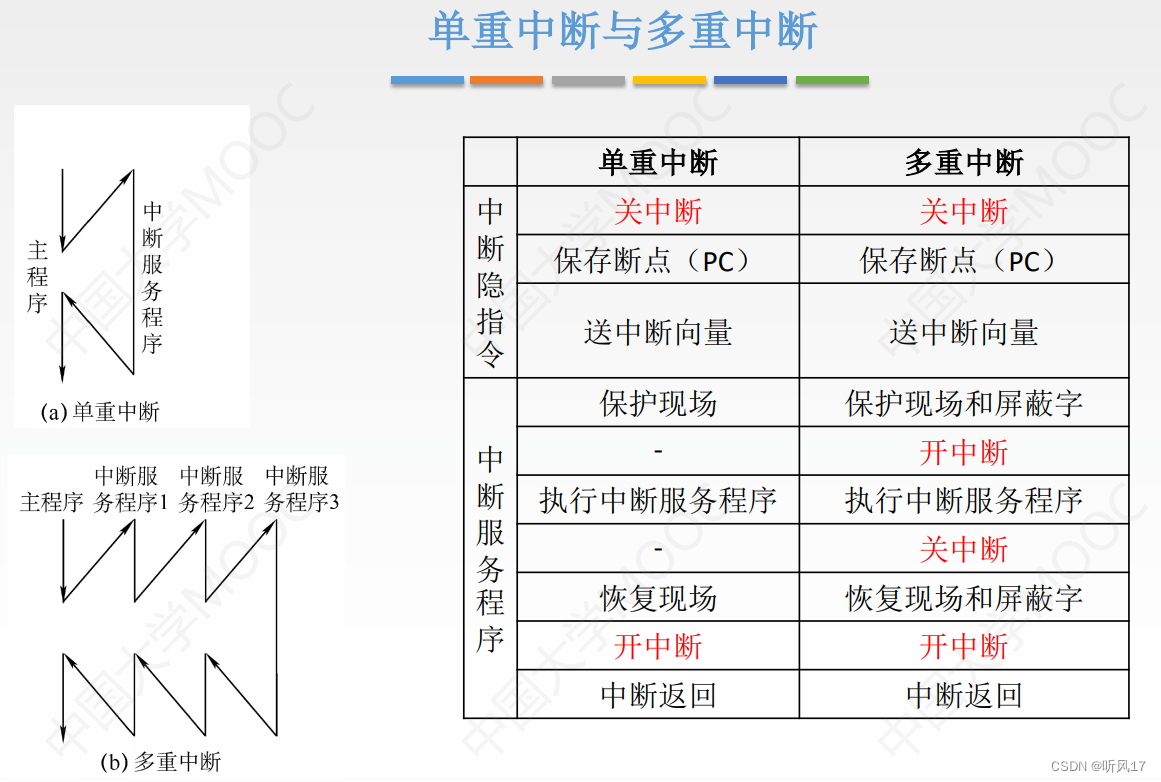

5.5 多重中断

多重中断：又称中断嵌套，执行中断服务程序时可响应新的中断请求。

这里的保护现场和屏蔽字，保存的是本轮的现场和屏蔽字，因为都将要跳到下一个中断里了，多重中断支持中断嵌套，有可能本轮也是中断，因此本轮也有屏蔽字，所以需要保护

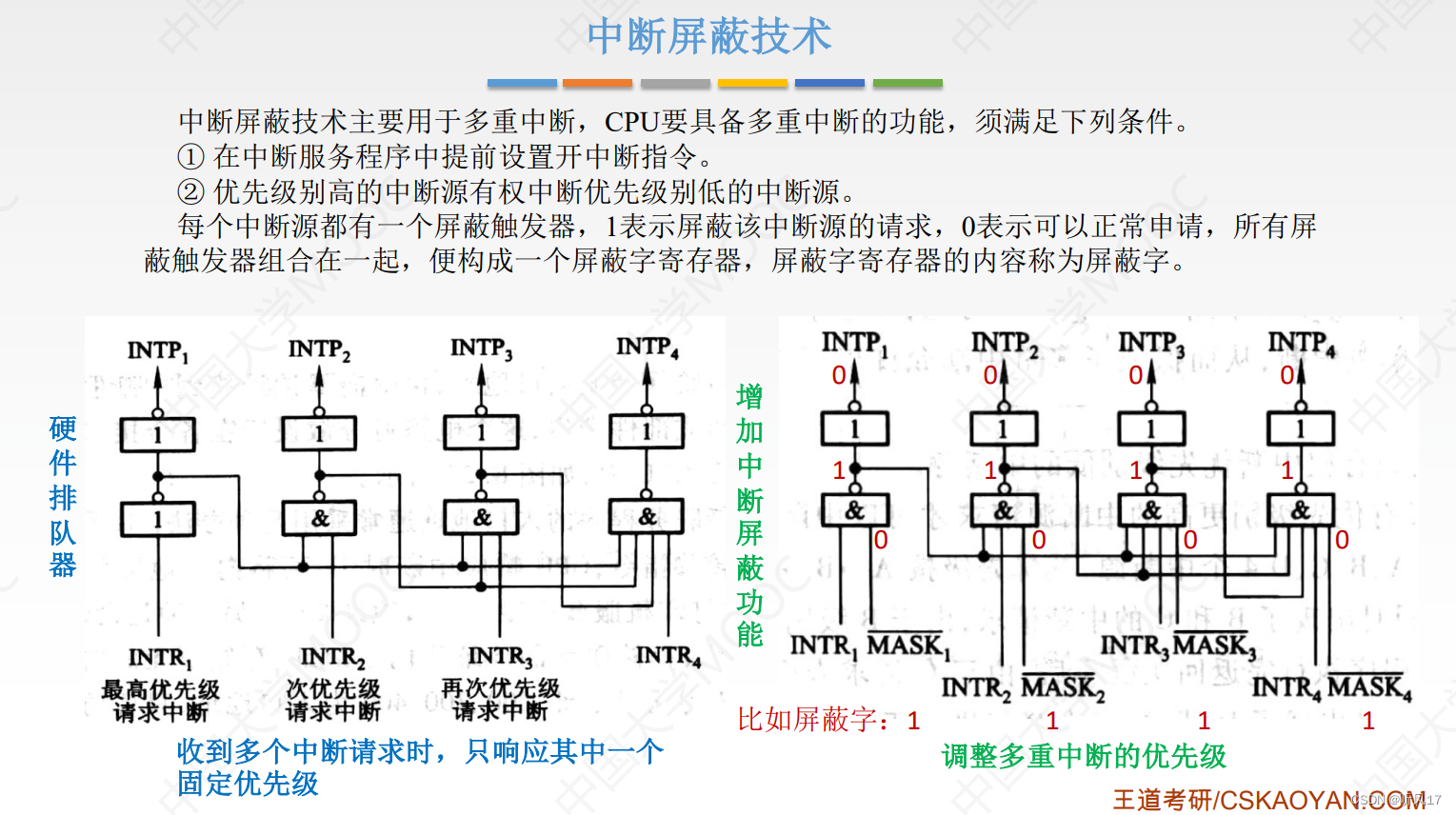

中断屏蔽技术

中断屏蔽技术主要用于多重中断，CPU要具备多重中断功能，需要满足下列条件：
①在中断服务程序中提前设置开中断指令
②优先级别高的中断源有权中断优先级别低的中断源
屏蔽字寄存器的内容称为屏蔽字，每个中断源对应一位，“1”表示屏蔽该中断源的请求，“0”表示可以正常申请
使用了中断屏蔽技术可以调整多重中断的优先级

每个中断源对应一个屏蔽字
屏蔽字中1越多，优先级越高。每个屏蔽字中至少有一个1（至少要能屏蔽最深的中断）
小结

5.6 程序中断方式

这里要注意，当CPU执行完中断服务程序后就可以让外设执行下一个操作，此时CPU完成剩下的恢复现场工作。

5.7 DMA方式

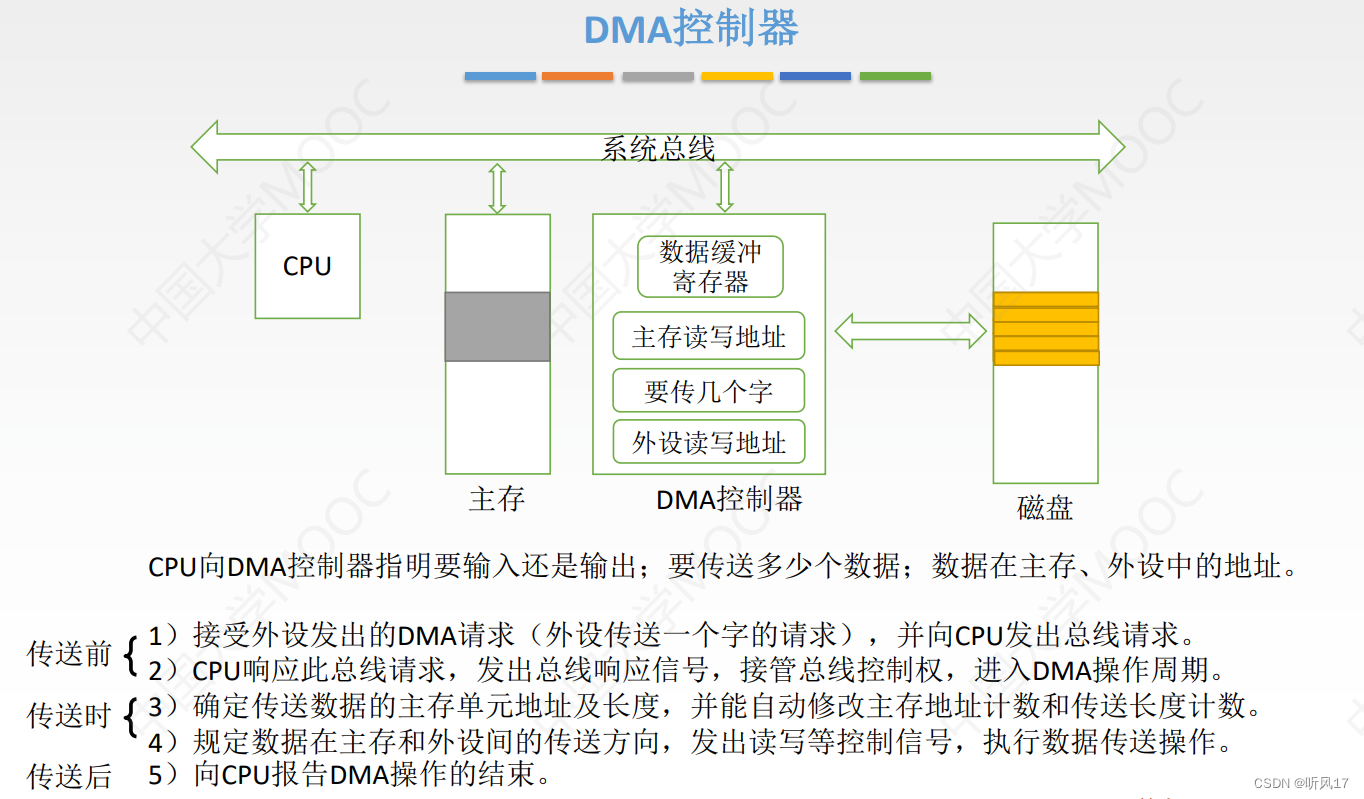

CPU向DMA控制器指明要输入还是输出、要传送多少个数据、数据在主存、外设中的地址
与DMA控制器连接的一般都是高速的块设备
传送前：
①DMA控制器接受外设发出的DMA请求（外设传完一个字就向DMA控制器发出DMA请求），并且DMA也要向CPU发出总线请求
②CPU响应此总线请求，发出总线响应信号，让DMA控制器接管总线控制权，进入DMA操作周期
传送时：
③确定传送数据的主存单元地址及长度，并能主动修改主存地址计数和传送长度计数
④规定数据在主存和外设间的传送方向，发出读写等控制信号，执行数据传送操作
传送后：
重复上述操作，直至完成一整块数据传输
DMA控制器以中断的方式向CPU报告DMA操作的结束

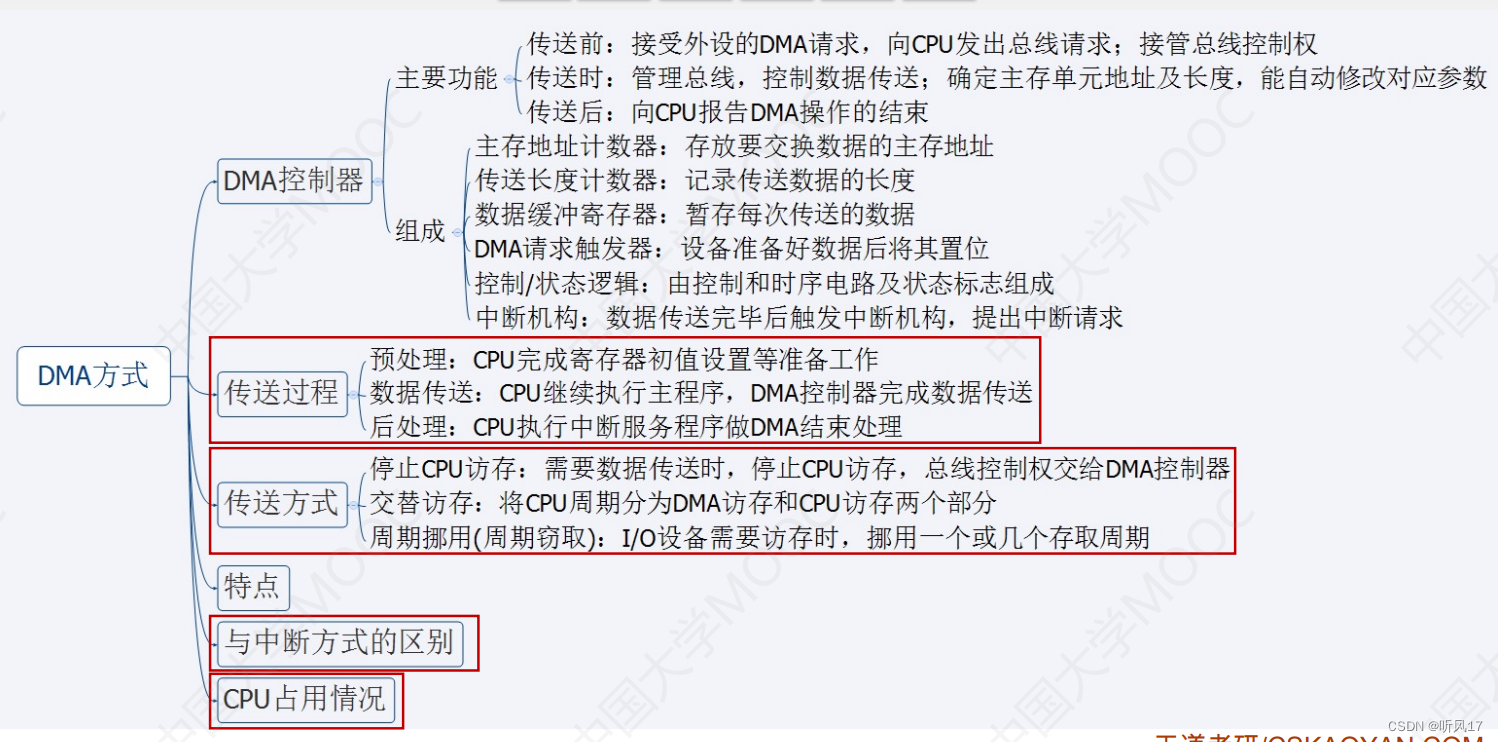

DMA的传送过程：
DMA的数据传送过程分为预处理、数据传送和后处理3个阶段：

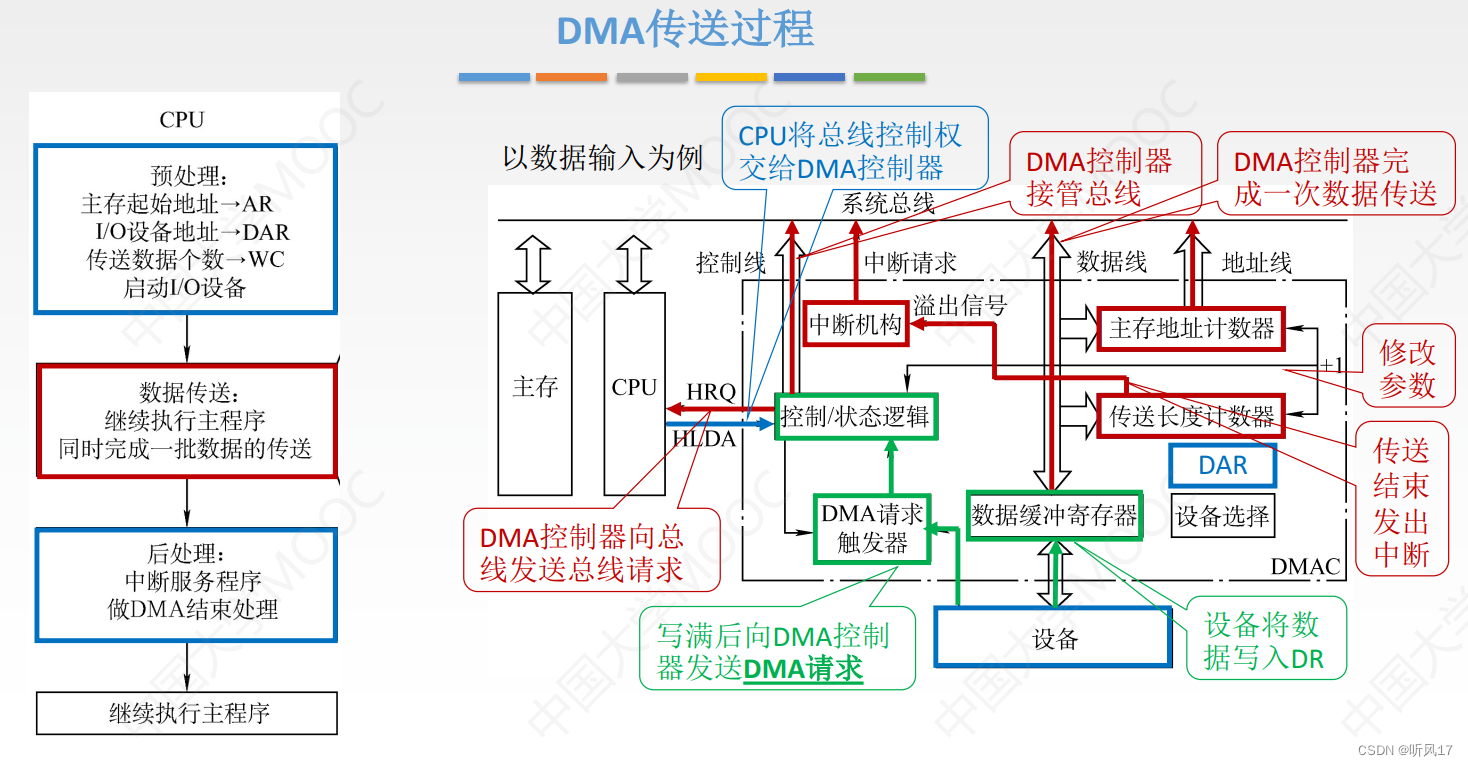

①预处理。由CPU完成一些必要的准备工作。首先，CPU执行几条I/O指令，用以测试I/O设备状态，向DMA控制器的有关寄存器置初值、设置传送方向、启动该设备等。然后，CPU继续执行原来的程序，直到I/O设备准备好发送的数据或接受的数据时，I/O设备向DMA控制器发送DMA请求，再由DMA控制器向CPU发送总线请求，用以传输数据。
②数据传送。DMA的数据传输可以以单字节（或字）为基本单位，也可以以数据块为基本单位（如硬盘），DMA占用总线后的数据输入和输出操作都是通过循环来实现的。需要指出的是，这一循环也是由DMA控制器实现的，即数据传送阶段完全由DMA控制。
③后处理。DMA控制器向CPU发送中断请求，CPU执行终端服务程序做DMA结束处理，包括校验送入主存的数据是否正确、测试传送过程中是否出错及决定是否继续使用DMA传送其他数据等

注意区分DMA请求和DMA中断请求
DMA请求是外设传完一个字后向DMA控制器发出的请求
DMA中断请求是传完一个块之后，DMA控制器向CPU发出的中断请求

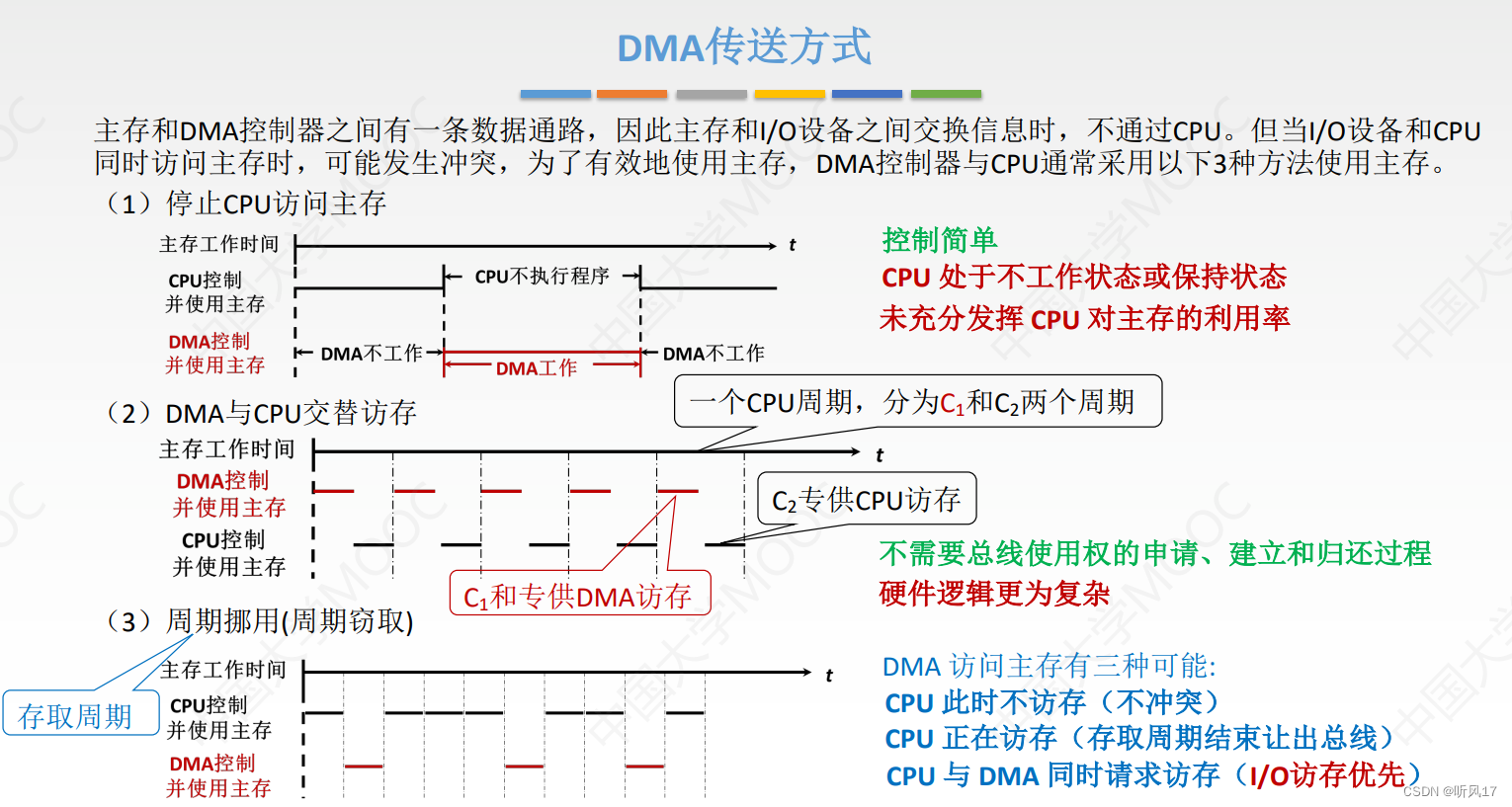

单总线结构时，DMA能否访问主存时CPU说了算的，而只有三总线结构才会出现CPU与DMA控制器访存冲突
CPU和DMA控制器访问主存可能产生冲突，可采用上图所示三种方案

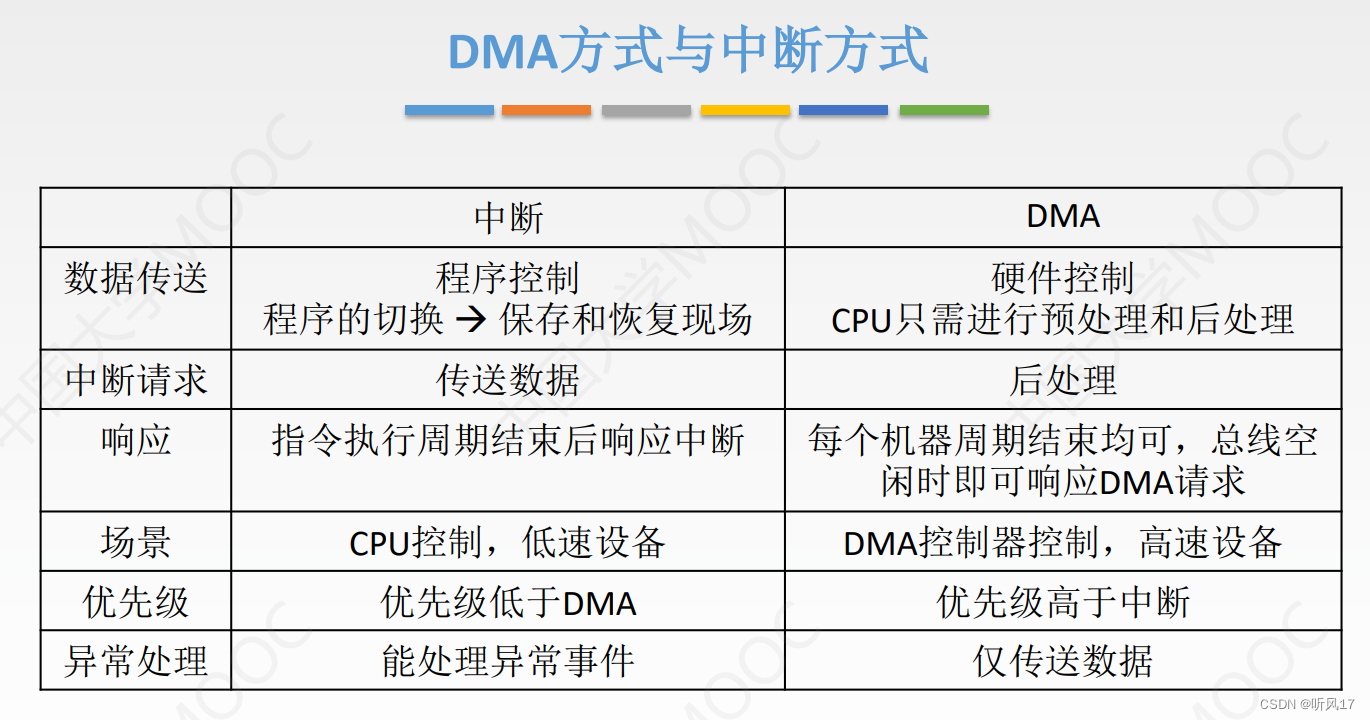

DMA方式和中断方式的主要区别如下：
①从数据传送来看，中断方式靠程序传送，DMA方式靠硬件传送。DMA方式中，CPU只需进行预处理和后处理
②中断方式对中断请求的响应只能发生在每条指令执行完毕时（即指令的执行周期后）；而对DMA中断请求的响应可以发生在每个机器周期结束时（在取值指周期、间址周期、执行周期后均可），只要CPU不占用总线就可被响应
③中断传送过程需要CPU的干预，适用于低速设备；而DMA传送不需要CPU的干预，因此数据传输率非常高，适用于高速设备。
④DMA请求的优先级高于中断请求。
⑤中断方式具有对异常事件处理的能力，而DMA方式仅仅局限于传送数据块的I/O操作

小结
