【Electronics】基于锁相环CD4046的数字频率合成器

本文介绍了使用CD4046构建数字频率合成器的过程,详细阐述了锁相环的工作原理,设计了包括标准输入频率源、可调分频模块和锁相环在内的电路,并通过调试解决了频率输出不变化的问题,最终实现了稳定的频率输出。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.摘要

       频率合成是以一个或少量高准确度和高稳定度的标准频率作为参考频率,由此导出多个或者大量自己想要的输出频率,这些输出的准确度与稳定度与参考频率是一致的。在通信、雷达、测控、仪器仪表等电子系统中有广泛的应用。
       频率合成器分为直接频率合成器,直接锁相环频率合成器和直接数字式频率合成器。随着数字集成电路和微电子技术的迅速发展,直接数字式频率合成器具有较高的频率分辨率、极短的转化时间、宽带宽,使用这种方法简单可靠、控制方便,已经得到了广泛的使用。

关键词: 分频 锁相环 频率合成

2.主要任务

1、给定CD4046及4053各一片,两人一组。
2、自行设计一个频率合成器(至少二分频)。
3、确定电路形式,画出电路图。
4、计算电路元件参数并选取元件。
5、成品电路要求焊接完成。
6、调试并测试电路性能。

3.实验组成及原理

3.1 原理框图

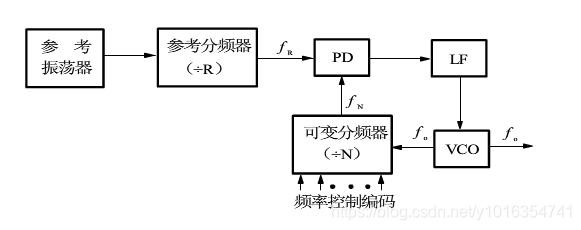

主要原理框图
       原理框图如上,它由参考振荡器(晶振)、参考频率分频器(分频器)、PD(鉴相器)、
LF(低通滤波器)、VCO(压控振荡器)以及可变分频器组成。图中,参考振荡器输出频率
f i f_{i} fi到参考分频器中,经过R分频后输入到鉴相器的一端口,经过低通滤波器输入给压控振荡器,又从而经过可变分频器输入到鉴相器的另一端,经过比对频率和相位的差别对其进行纠正,最终锁相环路锁定后,鉴相器两端的频率趋于稳定,从而可以得到: f i R = f 0 N \frac{f_{i}}{R}= \frac{f_{0}}{N}
