setpci调整PCIe设备Max Payload和MaxPayload Request方法

  • 通过setpci设置Maxpayload由原来512调整为256
    setpci -s 41:00.0 60.B=3F
    执行完上述命令设备消失需要在/sys/devices/pci0000;40/0000:40.1.2/目录，执行echo 1 > rescan，重新扫描设备便可以识别
    设置后重新测试nvme顺序读性能由原来的4500MB/s可以提升到4900MB/s，虽有提升但仍不达标

  • 通过setpci查询Maxpayload方法
    lspci -vvs查询Capabilities基址，0xXX的位置对应的capability id为0x10然后offset+8，
    例如基址是58则读取setpci -s 40:03.1 0x60.W，得到2937，转换一下7:5bit值为001，对应256bytes

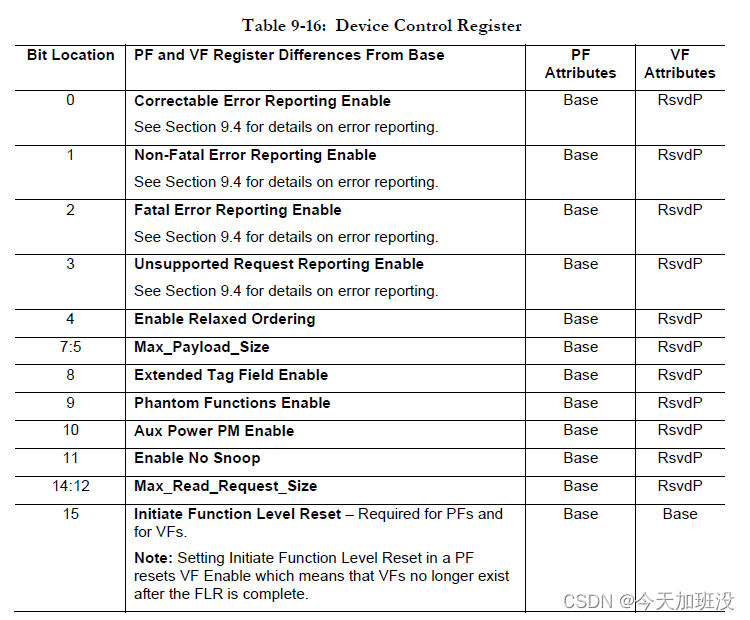

    在这里插入图片描述Device Control Register

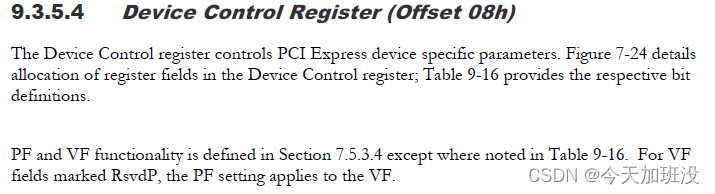

    Device Control Register

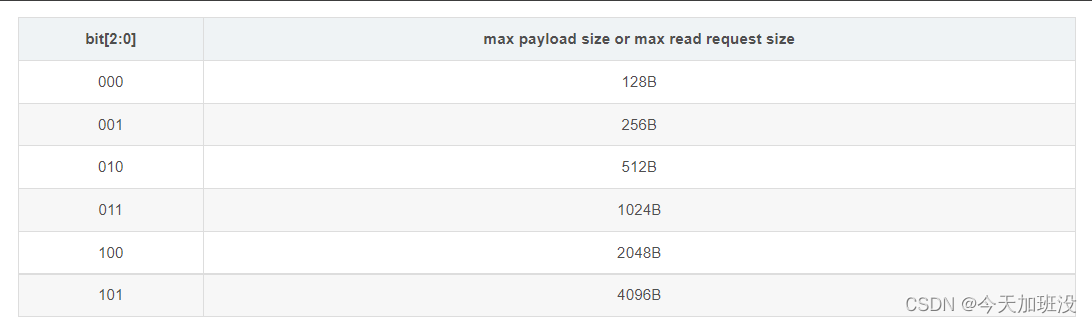

    Max Payload Size and Max read request size
    setpci --dumpregs可以查看寄存器偏移
    setpci -s 40:03.1 CAP_EXP+08.W=0x2957 / setpci -s 40:03.1 60.W=0x2957 调整Payload为512bytes

  • 调整Maxpayload Request

  • 查询现在设置 setpci -s 41：00.0 58.W

  • 修改第一位数值 0 - 128B、1 - 256B、2 - 512B、3 - 1024B、4 - 2048B 和 5 - 4096B

  • 再次查询现在配置情况，确认配置成功 lspci -vvs 41：00.0
