本文详细描述了如何在博途软件中使用触摸屏设计一个带有确认弹窗的界面，通过PLC变量控制弹窗显示和操作确认过程，提升设备操作的便捷性和安全性。

摘要由CSDN通过智能技术生成

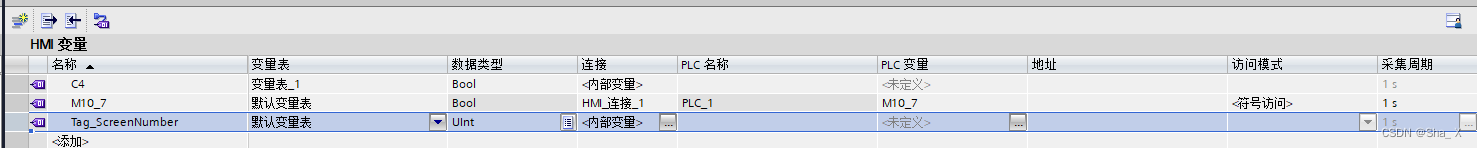

1.首先打开博途中的触摸屏，在变量区新增两个变量。

C4：触摸屏内部变量。数据类型为bool。     //用来控制弹出操作确认弹窗
M10_7：用来连接PLC变量，数据类型为bool。    //用来确认PLC的实际操作

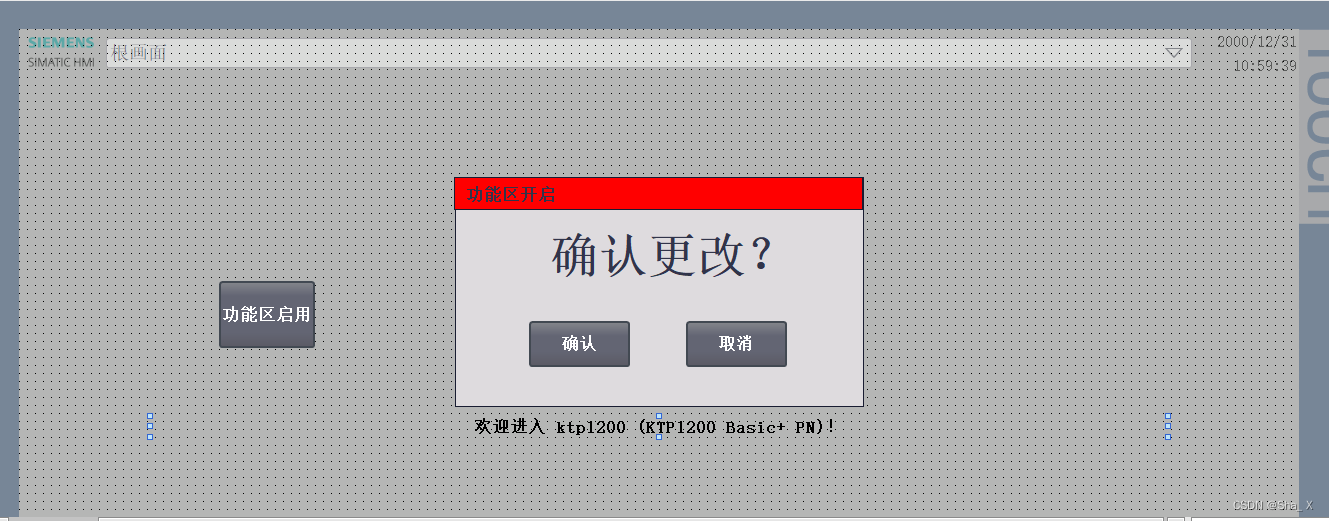

实际效果如下图

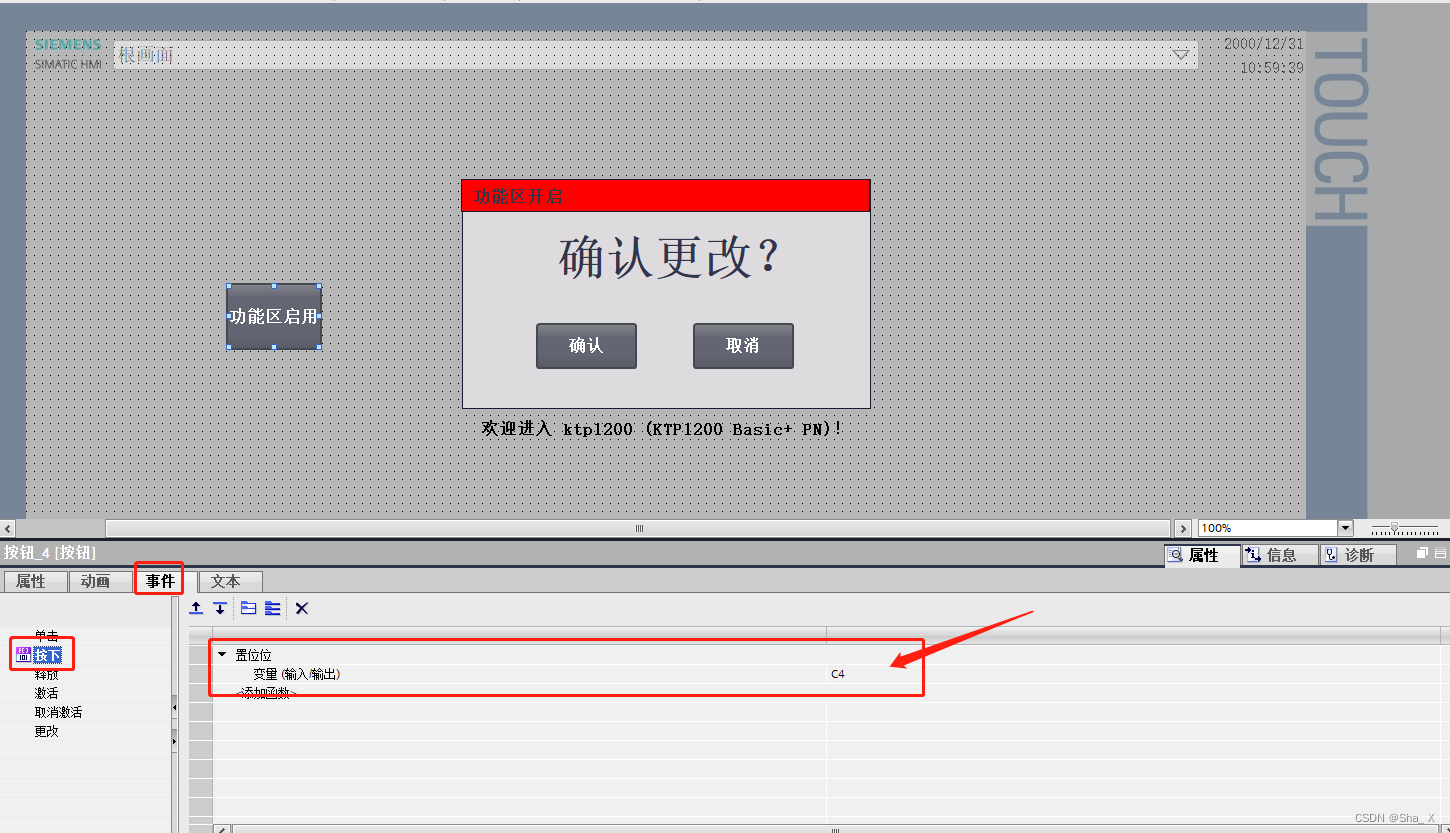

2.1先设置确认按钮，在事件里面设置"按下"，添加"置位位"函数，选择刚刚设置的触摸屏内部变量C4。用作弹窗启动的按钮。

（也可以对该按钮进行"动画-外观"的设置。可关联PLC变量M10_7。以此增加触摸屏便捷性。）

2.2第二步，对弹窗进行设置。先对"确认"，"取消"按钮进行"事件"设置，然后再对弹窗的每一部分都进行"动画-可见性"的设置。

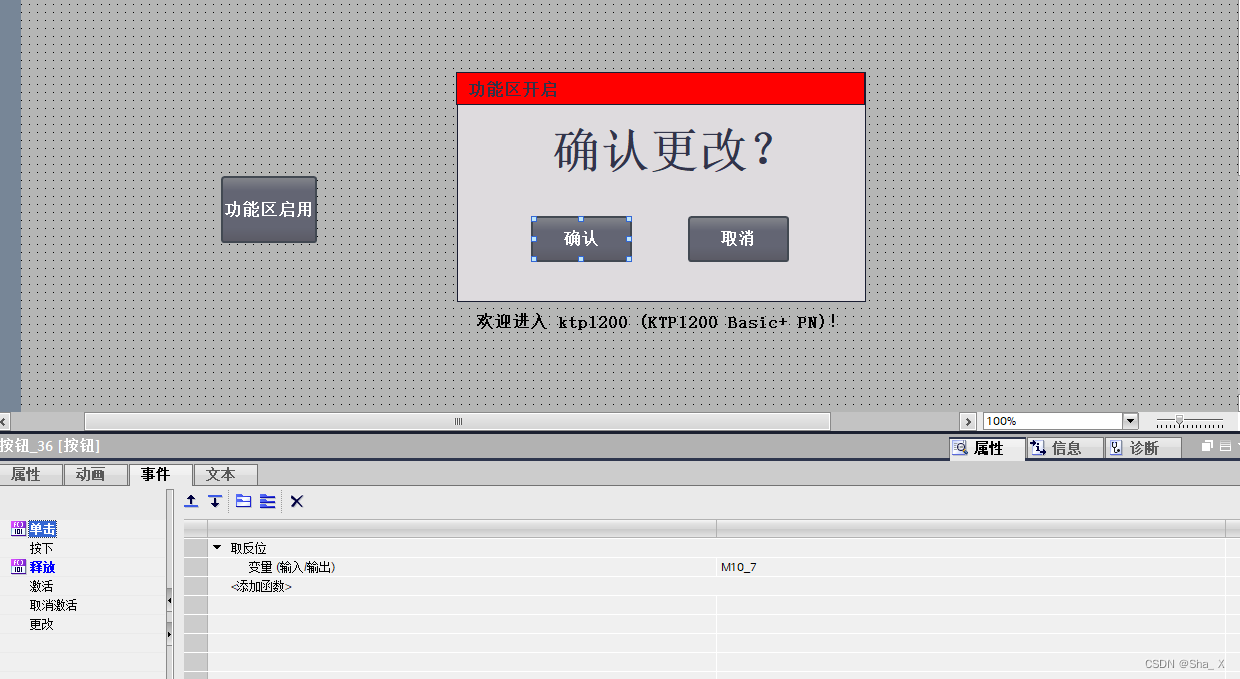

确认按钮： "事件-单击" 选择函数 "取反位"，关联PLC变量 M10_7
           "事件-释放" 选择函数 "复位位"，关联触摸屏内部变量 C4

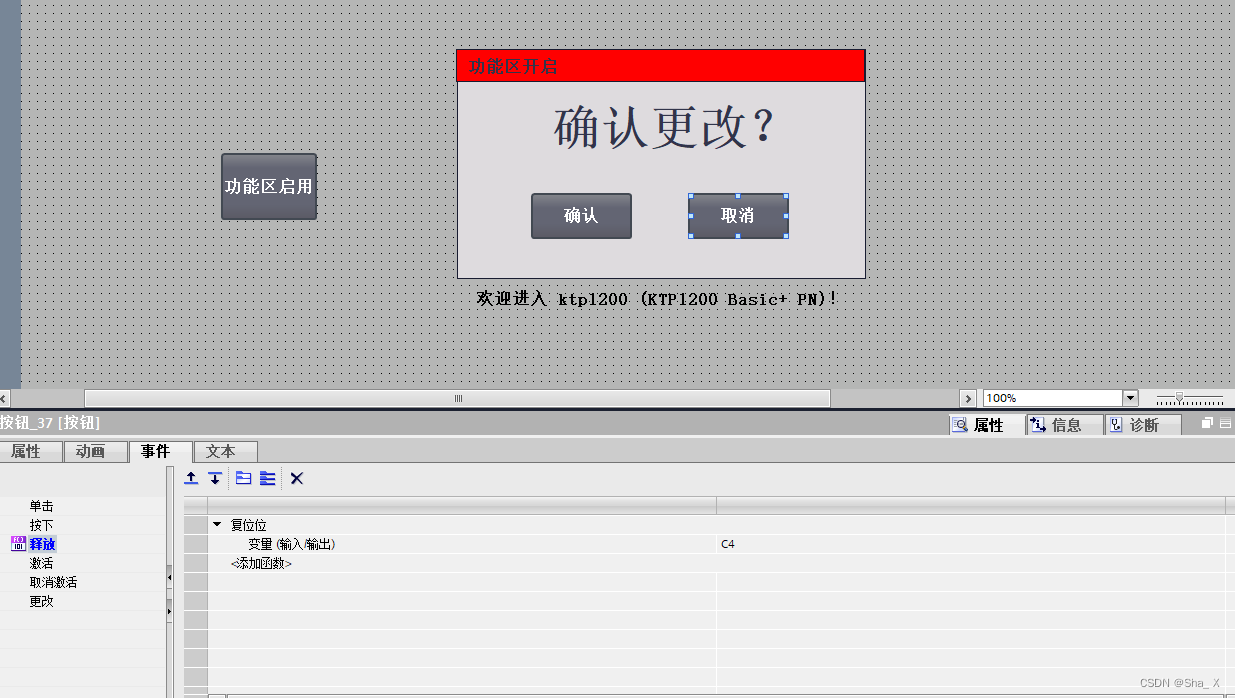

取消按钮：  "事件-释放" 选择函数 "复位位"，关联触摸屏内部变量 C4

如：选中确认按钮，
点击动画-显示-添加新动画-可见性
变量设置：关联触摸屏变量C4
可见性：选择"不可见"
注：需对弹窗每一部分都如此设置。

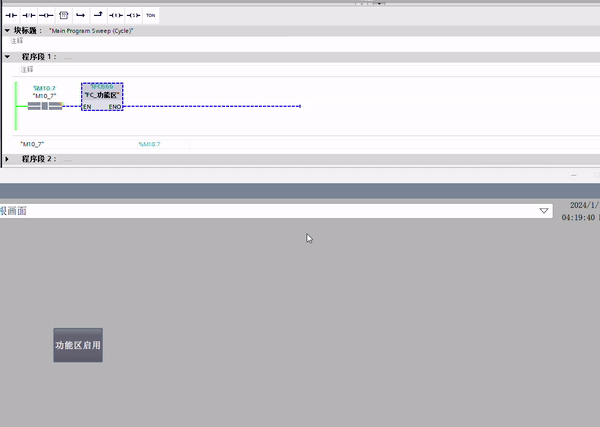

实际效果如下。
