记一种水表数据采集方式

前言

本次采用有人串口服务器对智能水表进行用水量数据采集上云。该报告主要是对采集链路进行仿真测试并记录相应步骤。

前期准备

硬件准备

• 智能水表
• Modbus 485-USB接口线材
• 串口服务器  (485转TCP用)
• HslCommunicationDemo   (数据读取)
• Chrome浏览器  (串口服务器设置)

测试步骤

1. 水表连接测试（测试单独水表连接效果）
2. 串口服务器连接测试（测试单独串口服务器连接效果）
3. 最终链路测试

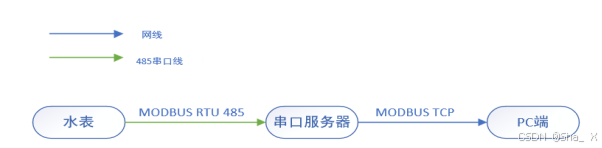

测试链路

测试流程

水表测试

使用串口调试助手进行水表Modbus RTU 连接，串口号COM5，波特率9600，站号1，数据位8，停止位1。（水表原始数据为，波特率2400，站号2，数据位8，停止位1）

单数据读取测试：输入地址1，1字节，int读取，选择ABCD，读取数据为60。（用水量数据）

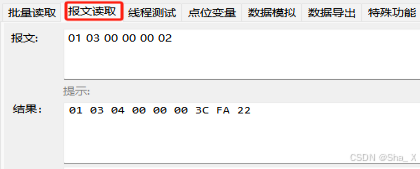

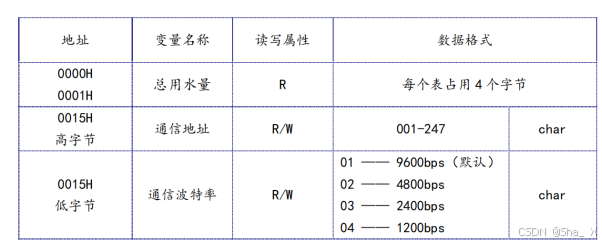

使用水表手册的水量查询报文，01 03 00 00 00 02进行访问，回读结果为01 03 04 00 00 00 3C FA 22，根据手册得知水表用水量为00 00 00 3C，十六进制并×0.01，最终用水量数据为0.6m³。

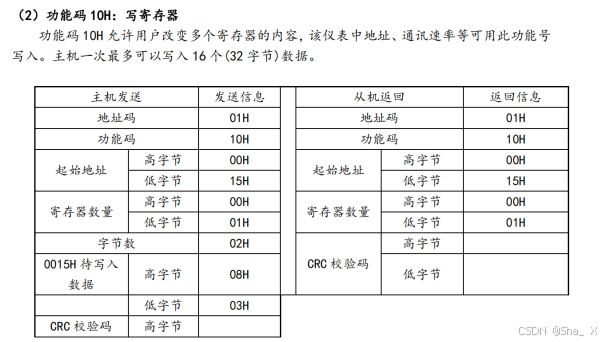

根据以上手册信息得知，如将当前站号01，波特率9600修改为站号02，波特率2800那么报文内容为：01 10 00 15 00 01 02 02 02（第一个标红01为当前站号，第1个标红02为目标站号，第二个标红02为目标波特率）。

串口服务器测试

测试网络连接

1. 修改本机IP地址为192.168.0.9与串口服务器保持同一网段。

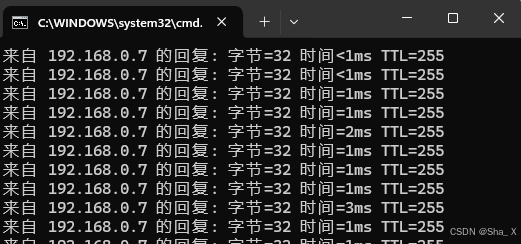

2. 使用命令提示符，ping通即表示连接正。(USR-N580串口服务器默认IP：192.168.0.7)

修改串口参数

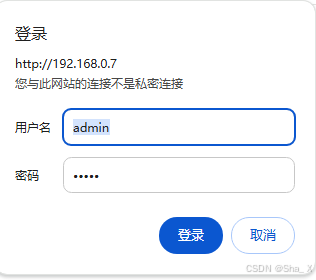

• 在浏览器输入串口服务器IP地址，使用admin账户进行登录设置。（默认账号：admin密码：admin）

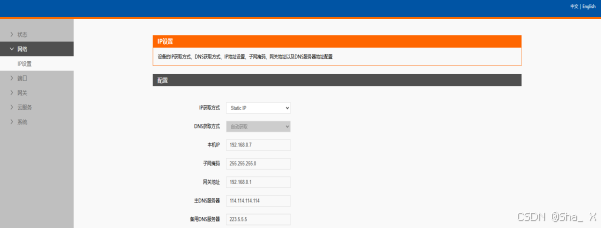

• 登录页面后，右上角进行中英文设置后，在左侧选择网络-IP设置。修改成相应的静态IP。（本次作为测试无需修改IP地址）

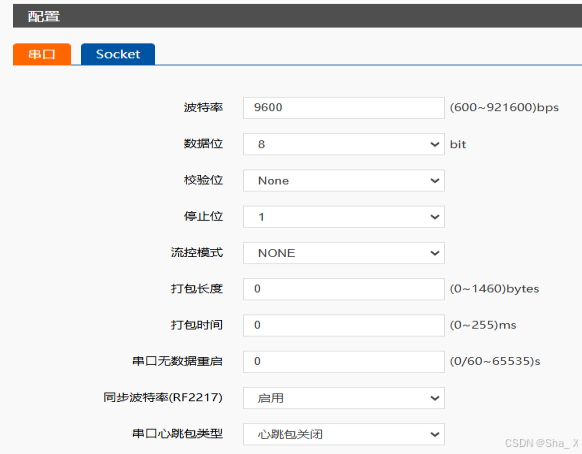

• 进入端口-串口1进行串口设置，波特率9600，数据位8，停止位1，校验位none。

• 进入端口-串口1进行Socket设置，工作方式TCP Server，本地端口23。

注意：全部设置完成后，需要重启生效相应参数。

测试串口链路

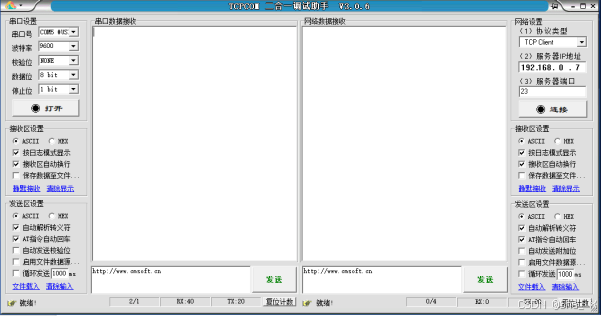

使用有人提供的串口测试软件TCPCOM 二合一调试助手进行连接测试。

• 串口设置：COM5(实际串口)，波特率9600，数据位8，停止位1，校验位None。
• 网络设置：协议类型TCP Client，服务器IP192.168.0.7，服务器端口23。

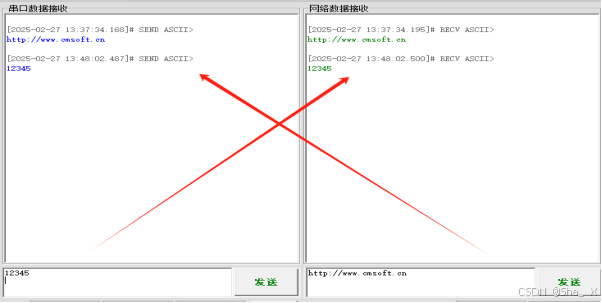

在软件下方发送框，输入相应的报文进行连接测试；如串口数据发送，网络数据接收。可正常接收即代表连接正常。

完整链路测试

在搭建好物理连接后，使用串口调试助手进行连接测试。

选择Modbus RTU协议管道选择Tcpip，IP地址输入串口服务器地址192.168.0.7，端口号为Socket设置的23号端口。进行连接测试。

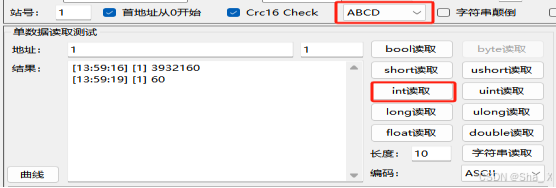

单数据读取测试：地址1，1字节，int读取，ABCD型，读取数据为60。

报文读取测试：输入01 03 00 00 00 02，返回结果为01 03 04 00 00 00 3C FA 22，数据连接完全正确，就此完整链路测试完成。
