移相全桥闭环控制仿真模型，输出电压24V，输出功率2000W

移相全桥闭环控制仿真模型，输出电压24V
，输出功率2000W。

移相全桥闭环控制仿真模型是一种常见于电力电子领域的技术，它通过精确控制电路中的开关管导通和关断时间来实现对输出电压和输出功率的精确调节。在本文中，我们将围绕输出电压为24V、输出功率为2000W的条件展开讨论，并详细解析移相全桥闭环控制仿真模型的原理和应用。

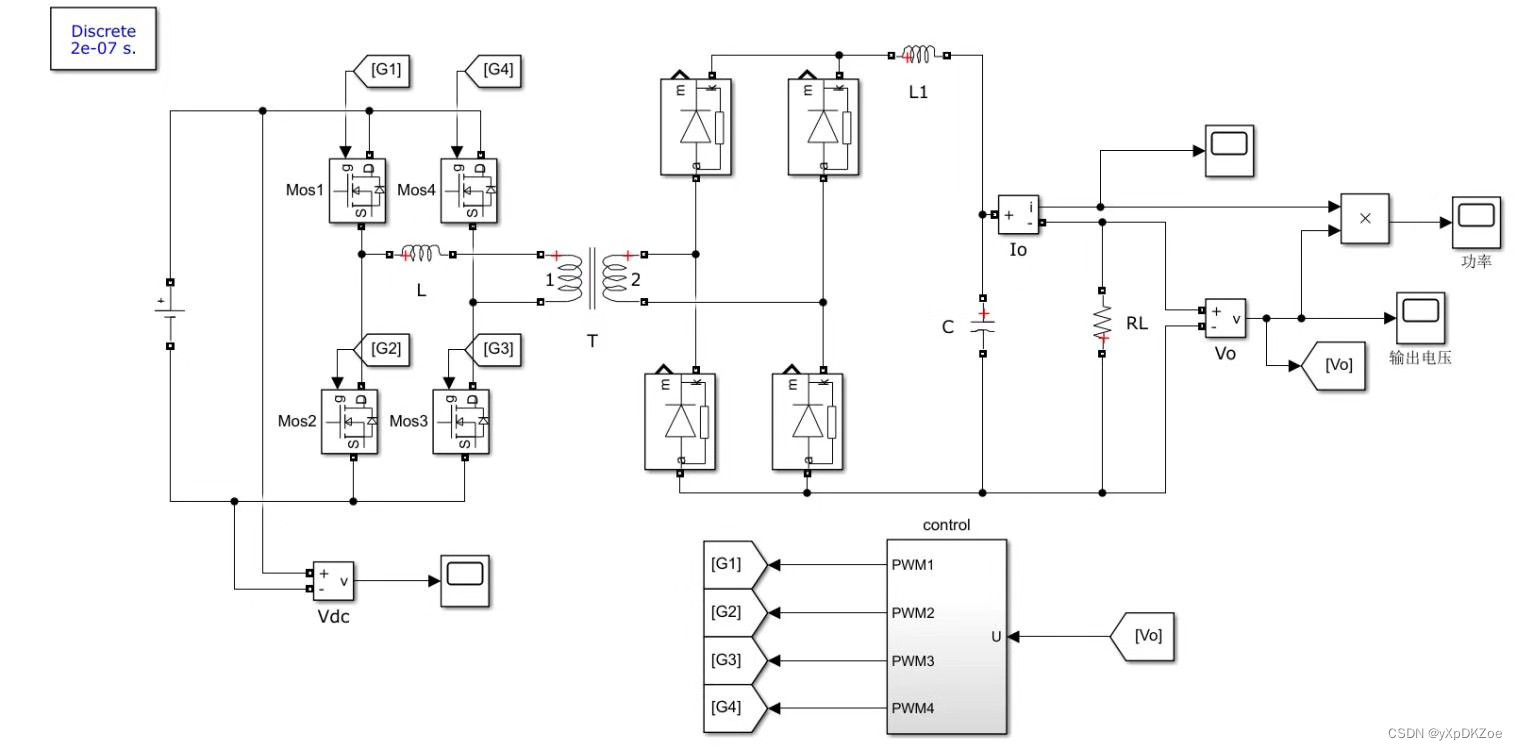

首先，我们需要明确移相全桥闭环控制仿真模型的基本结构和原理。移相全桥电路由四个开关管和一个输出变压器构成，其中开关管通过精确的控制，实现输出电流的正负切换，从而控制输出电压的大小。闭环控制是指在输出电压24V和输出功率2000W的设定条件下，通过不断监测和调整开关管的导通和关断时间，使得输出电压稳定在设定值，并满足输出功率的要求。

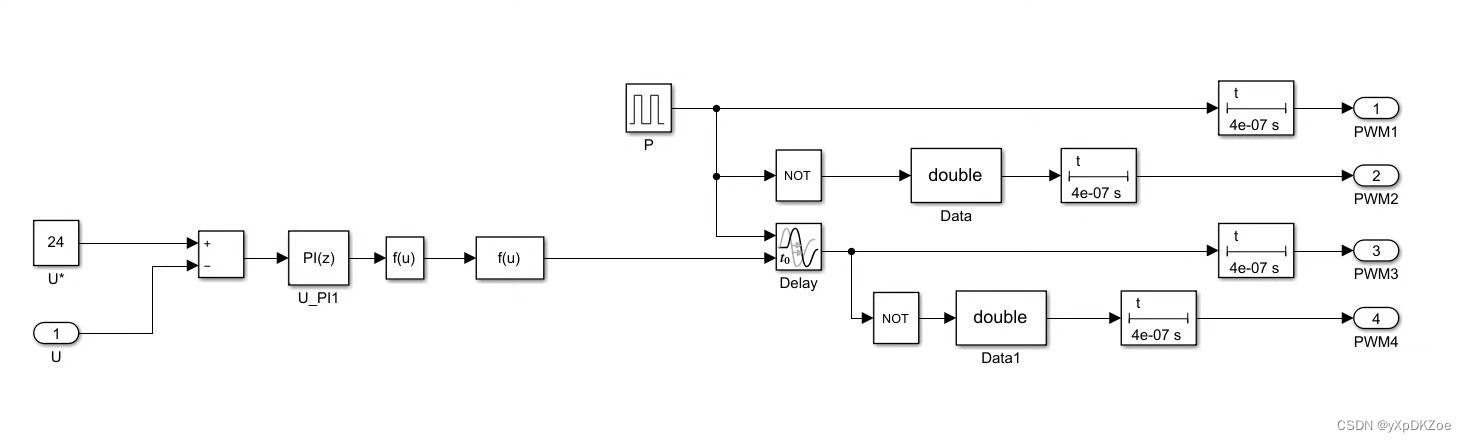

在移相全桥闭环控制仿真模型中，关键的一点是如何准确计算开关管的导通时间和关断时间。一种常用的方法是使用PID控制器来实现闭环控制。PID控制器根据当前输出电压与设定值之间的差异，产生一个控制信号，并根据该信号来调整开关管的导通和关断时间。PID控制器具有比例（P）、积分（I）和微分（D）三个参数，通过调整这些参数的值，可以使得闭环控制系统的稳定性、响应速度和抗干扰能力达到最佳状态。

除了PID控制器外，移相全桥闭环控制仿真模型还需要考虑其他因素的影响，如开关管的损耗、输出变压器的漏感等。这些因素都会对系统的稳定性和效率产生一定的影响，因此需要在仿真模型中进行全面的考虑和分析。

在实际应用中，移相全桥闭环控制仿真模型有广泛的应用场景。例如，它可以作为电力电子设备中的一个关键模块，用于精确调节输出电压和输出功率，满足不同应用场景对电力供应的需求。此外，它还可以应用于充电桩、太阳能逆变器等领域，实现对电能的高效转换和利用。

总之，移相全桥闭环控制仿真模型是一种在电力电子领域应用广泛的技术。通过精确控制开关管的导通和关断时间，它可以实现对输出电压和输出功率的精确调节。在本文中，我们围绕输出电压为24V、输出功率为2000W的条件，详细解析了移相全桥闭环控制仿真模型的原理和应用，并讨论了PID控制器、开关管损耗和输出变压器漏感等因素对系统性能的影响。希望本文能够对读者加深对移相全桥闭环控制仿真模型的理解，并为实际应用提供一定的参考价值。
