1.前言

Simulink零基础-PSFB移相全桥电路仿真搭建/PSFB电路仿真/移相全桥短路仿真。十分钟让你掌握PSFB移相全桥电路的闭环控制。

移相全桥(PSFB) DC-DC转换器经常用于降压高直流母线电压，并在中大功率应用中提供隔离。PSFB转换器由四个功率电子开关(如MOSFET或IGBT)组成，在隔离变压器和二极管整流器的主侧形成全桥，或在二次侧用于同步整流(SR)的MOSFET开关。

本文不讲PSFB电路的原理和构成，只涉及如何在Simulink中实现PSFB移相全桥电路。视频主要是让大家快速上手PSFB移相全桥电路的搭建， 具体的参数设置和原理可以参考其他文章。视频内的参数是取的波形较好的可行参数，在参数取值的范围内。但整个电路参数取值范围尚未经过精确计算​​​​​​。

速成PSFB移相全桥闭环电路真的泰裤辣！！！_哔哩哔哩_bilibili

2.仿真拓扑和波形图

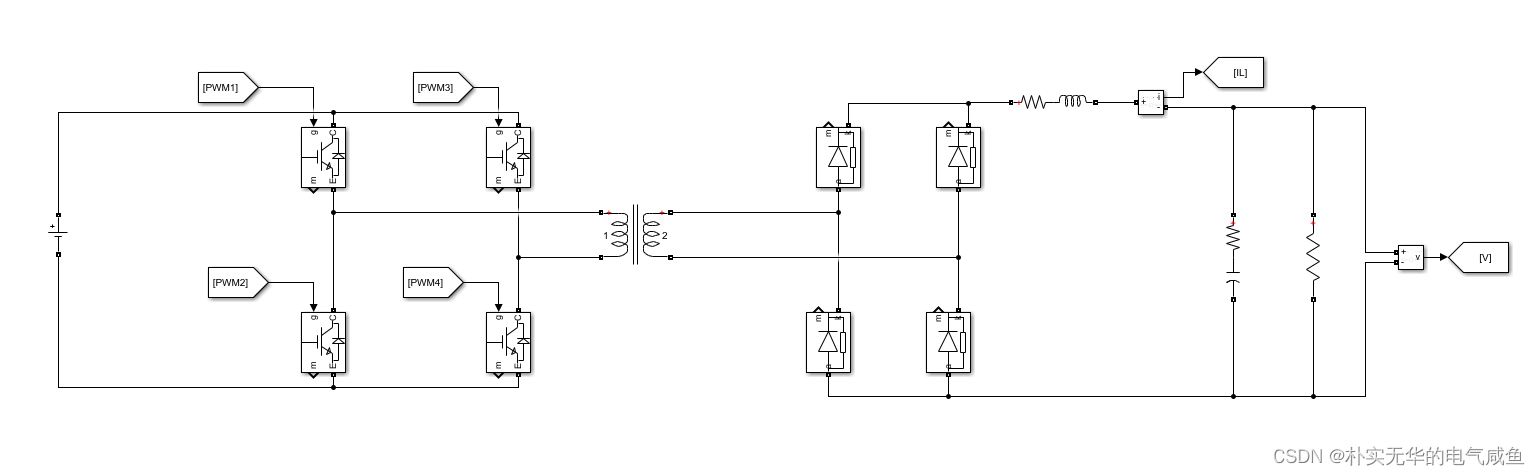

PSFB电路的拓扑结构

最低0.47元/天 解锁文章
