【单片机项目实训】非接触式红外温度测量仪（蓝牙APP版、微信小程序版）

把时髦的技术挂在嘴上，不如把过时的技术记在心里！

• 本篇创建记录：2024-12-28
• 本篇更新记录：2024-12-28
• 欢迎关注点赞收藏留言

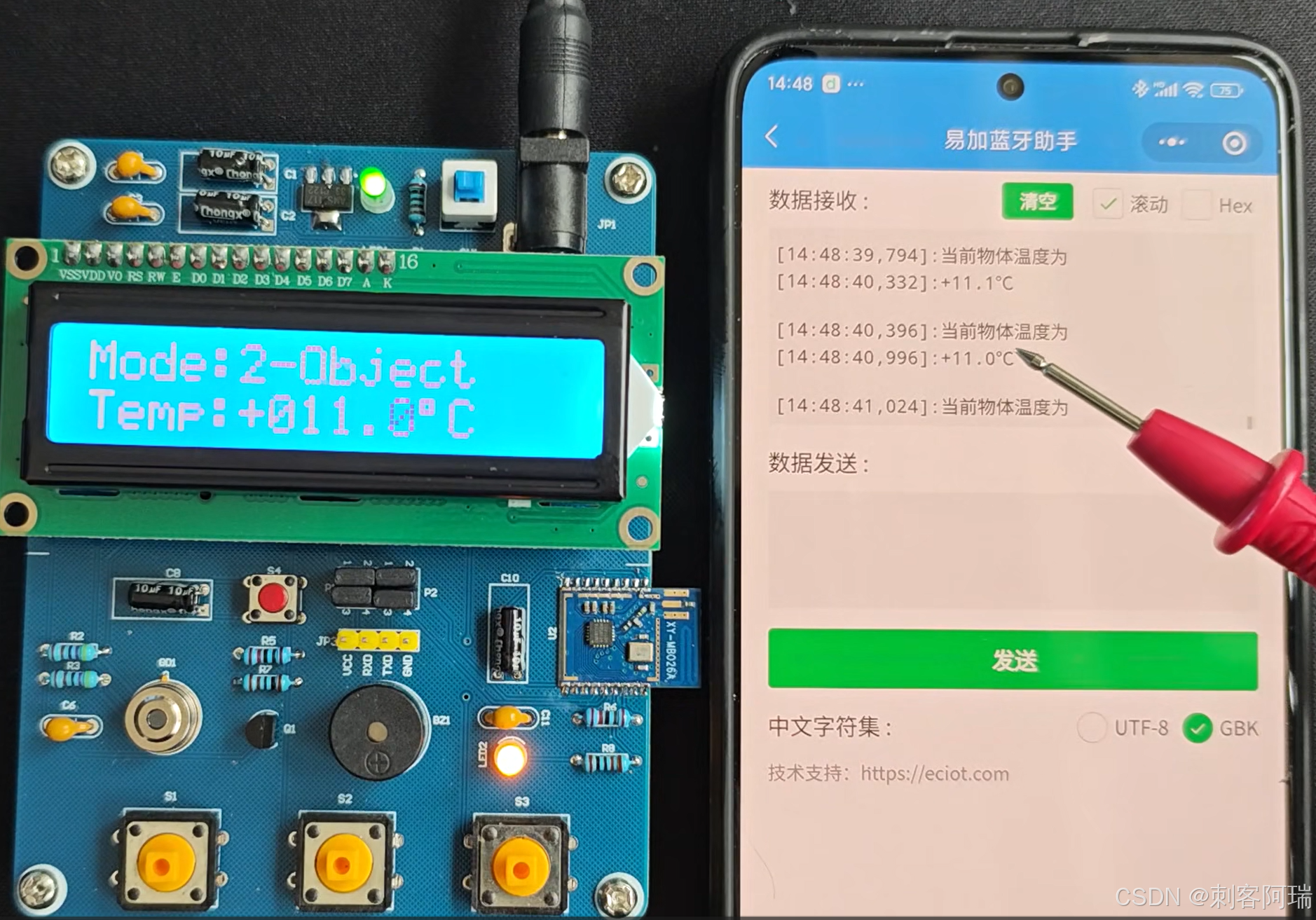

【实验图片】

【演示视频】

【项目实训】非接触式红外温度测量仪（蓝牙APP版、微信小程序版）

目录

一、设计要求

二、方案选择

三、程序设计

四、图片展示

五、资料链接

六、设计要点

七、关于作者

八、后记

---

一、设计要求

        1. 通过非接触式红外温度测量传感器，获取当前温度值（四种工作模式：人体额头温度模式、人体手腕温度模式、物体温度模式、环境温度模式）。

        2.液晶屏显示当前工作的模式及温度值。

        3.按键可调节切换工作模式、温度单位。

        4.通过手机蓝牙APP、微信小程序两种方式显示当前温度。

二、方案选择

        1.设计思路

        本系统采用51单片机作为主控制器，通过红外温度测量传感器获取当前温度值（人体温度、物体表面温度、环境温度），通过液晶屏LCD1602显示，同时通过蓝牙模块将当前温度发送给手机，手机端通过蓝牙APP和微信小程序两种方式进行查看。原理图如下所示;

        2.主控制器

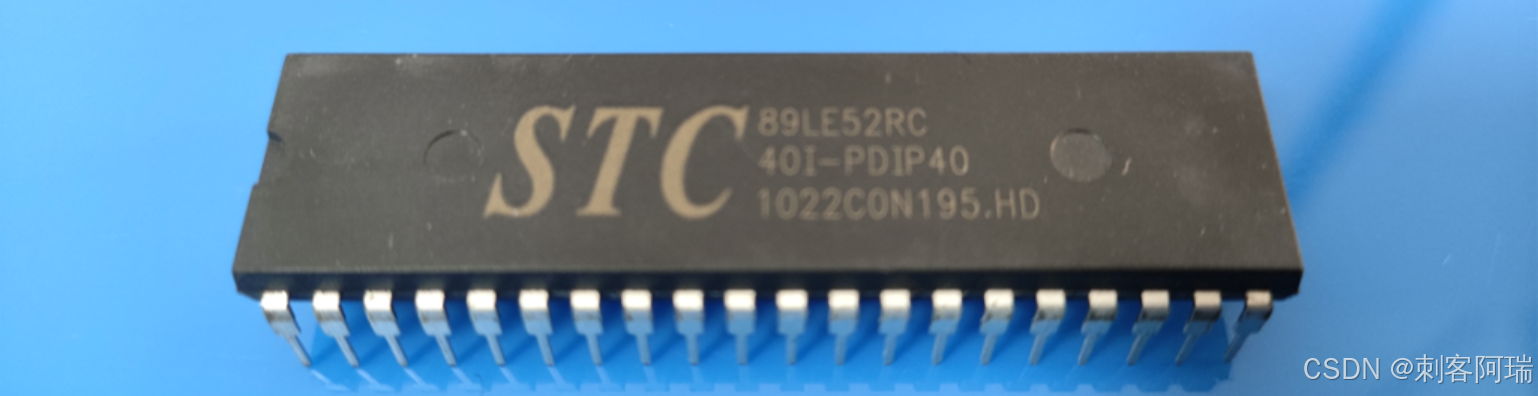

       本作品选用51类单片机STC889LE52RC，注意这是和STC89C52RC单片机是功能一致，但是供电电压不同，STC89C52RC采用5V供电，STC89LE52RC是3.3V供电。选用3.3V供电单片机原因：红外温度测量传感器GD60914是2.4V~3.6V供电，为了保持兼容，所以作者更换一贯使用的STC89C52RC单片机，选用STC89LE52RC单片机，功能相同。

        3.红外温度传感器

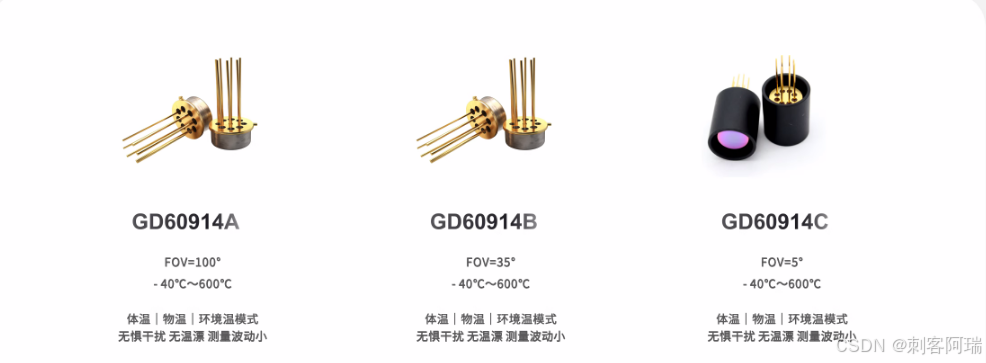

        本作品选用深圳市谷德科技有限公司的红外温度传感器GD60914AE，该系列产品如下：

GD60914主要性能参数：

◆0.1℃ 高测量精度， - 30℃ ～ 550℃ 宽测温域
◆覆盖近、 中、 远距离精准测温， 20MS高速测温（ 快速模式）
◆全球唯一支持I2C / UART通讯可选
◆高度集成 无需二次开发 使用极简
◆内置温度算法 不惧环境温干扰 无温漂
◆人体、 物体、 环境多种测温模式可选

       此模块通信接口可选I2C或者串口Uart，因为此作品中单片机串口需要预留给蓝牙模块，最终方案选用I2C通信接口的模块GD60914AE（视场角FOV=100，温度测量范围-30℃至550℃）。

GD60914的工作模式：

（1）人体温度测量模式，又细分：①额头温度测量模式；②手腕温度测量模式

（2）物体温度测量模式

（3）环境温度测量模式

每种工作模式，采用的算法不同。

        4.液晶显示

       液晶显示选用3.3V供电的液晶屏LCD1602，主要是为了匹配单片机STC89LE52RC，3.3V供电的液晶屏LCD1602的硬件连接电路、软件驱动程序均和5V供电的LCD1602一致，实物如图所示：

【插入图片】

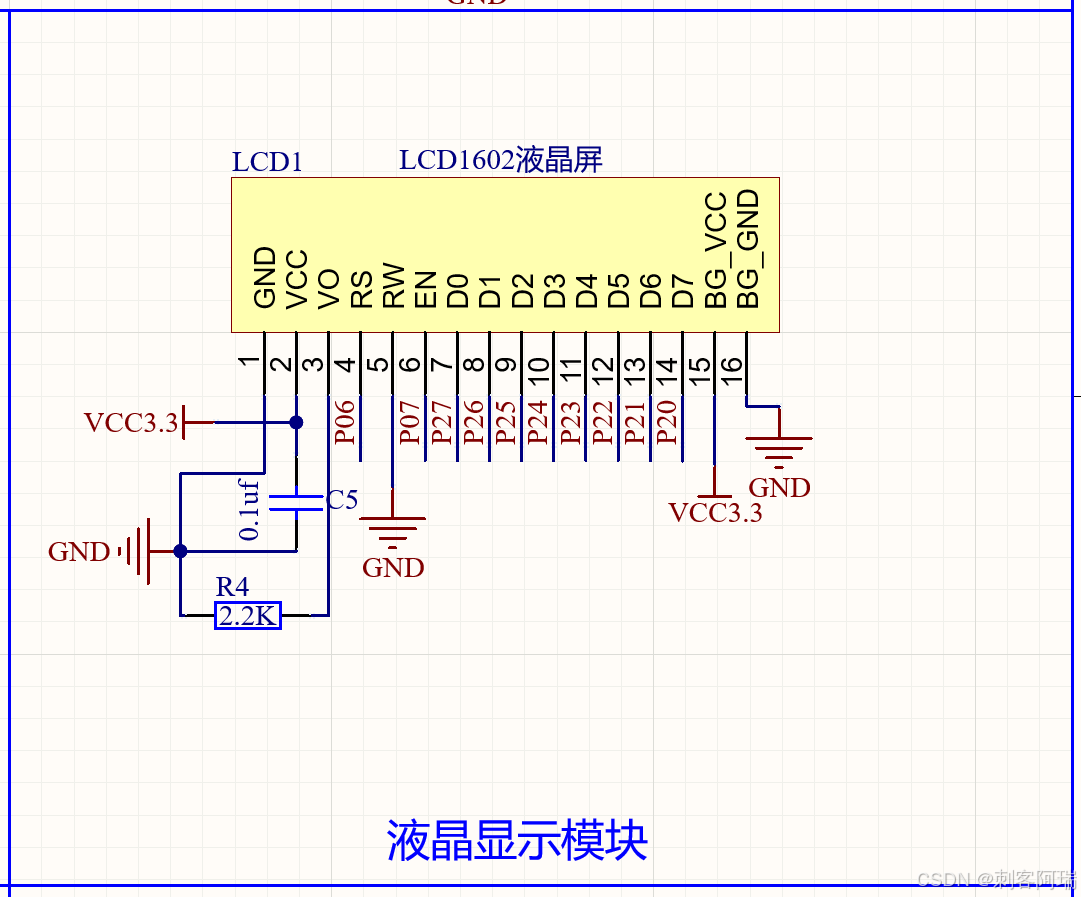

这里不做过多介绍，只说明一下其连接电路中的两个小技巧，原理图部分如下图：

技巧一：LCD1602第三个引脚为什么连接2.2K电阻到GND？

       LCD1602的的第三个引脚，这里直接连接了2.2K电阻接到GND，这里大多数电路中采用的都是连接可调电阻，通过手动调节电阻值，可以调节LCD1602显示的对比度（可以通俗理解为显示的是否清晰），作者为什么连接了固定阻值的电阻，原因有三个：

       ①根据实际实验经验值，连接2.2K电阻时，显示效果较好，较为清晰。

       ②如果连接可调电阻，新手不知道调节阻值，最后作品出来以后，液晶屏显示没有效果，就无法确定是因为硬件阻值调节不合适，导致显示不清晰，还是因为软件程序有错，新手就无法继续进行后面的实验，也就失去了兴趣。

       ③连接一个固定的阻值，在保障显示效果较好地前提下，可以保障一批作品效果是一样的。想象一下，连接固定阻值的电阻到GND，只要程序OK，作品一定是效果较好的，但是如果连接可调电阻，一批作品（比如说出品200个此作品），还需要每一个手动去调节显示效果，保障液晶屏“显示出来文字”，不然用户拿到作品，发现液晶没有显示（因为可调电阻阻值没有调节到合适的位置），这样无形中增加了工作量。

技巧二：LCD1602连接时，如何减少单片机IO的？

       LCD1602可以节省单片机IO口的方法：

       ①RW引脚直接连接GND，这样单片机可以节省一个IO口，不过程序也需要适当修改，因为RW引脚连接GND后，单片机无法通过“读”操作，查看LCD1602是否“在忙”，所以软件程序也要适当修改，不需要通过“读忙”操作确定LCD1602的状态，在“写命令”“写数据”函数中适当增加延时函数，给LCD1602预留一点时间，以确保单片机发给LCD1602的“命令”或“数据”可以正常被LCD1602识别、执行。

       ②采用4线、IIC方式通信，平时大家使用LCD1602都是8线方法进行通信，实际还可以通过4线方式（软件程序法）发送数据  或通过IIC通信（需要搭配相应的硬件）方法通信，具体方法不介绍，有兴趣的可以试试看。

        5.按键输入

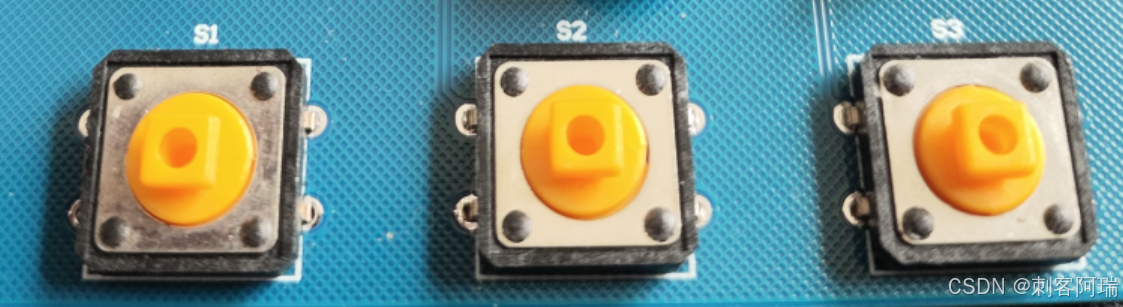

        作品采用独立按键方式进行控制，实际效果如图所示：

        6.蜂鸣器

        作品中的蜂鸣器并非报警，而是当每次按键被按下并松手后，蜂鸣器响一声，表示单片机检测到了按键动作，因为51单片机执行程序，是从上至下执行，有可能当用户按下按键的时候，单片机正在执行其他部分代码，导致单片机没有及时识别到按键动作，这里为了增加体验感，设置了蜂鸣器的效果。（这里蜂鸣器也采用了3.3V供电的模块、且采用有源蜂鸣器）

        7.蓝牙模块

        作品采用深圳市新一信息技术有限公司的蓝牙方案XY-MBO26A模块，该模块采用3.3V供电，默认串口配置为9600bps，模块蓝牙名称为NB-XXX（可通过AT命令修改）
