一、DES简介

DES算法为密码体制中的对称密码体制，又被称为美国数据加密标准，是1972年美国IBM公司研制的对称密码体制加密算法。加密和解密使用相同的密钥。

明文按64位进行分组，密钥长64位，密钥事实上是56位参与DES运算（第8、16、24、32、40、48、56、64位是校验位， 使得每个密钥都有奇数个1），分组后的明文组和56位的密钥按位替代或交换的方法形成密文组的加密方法。

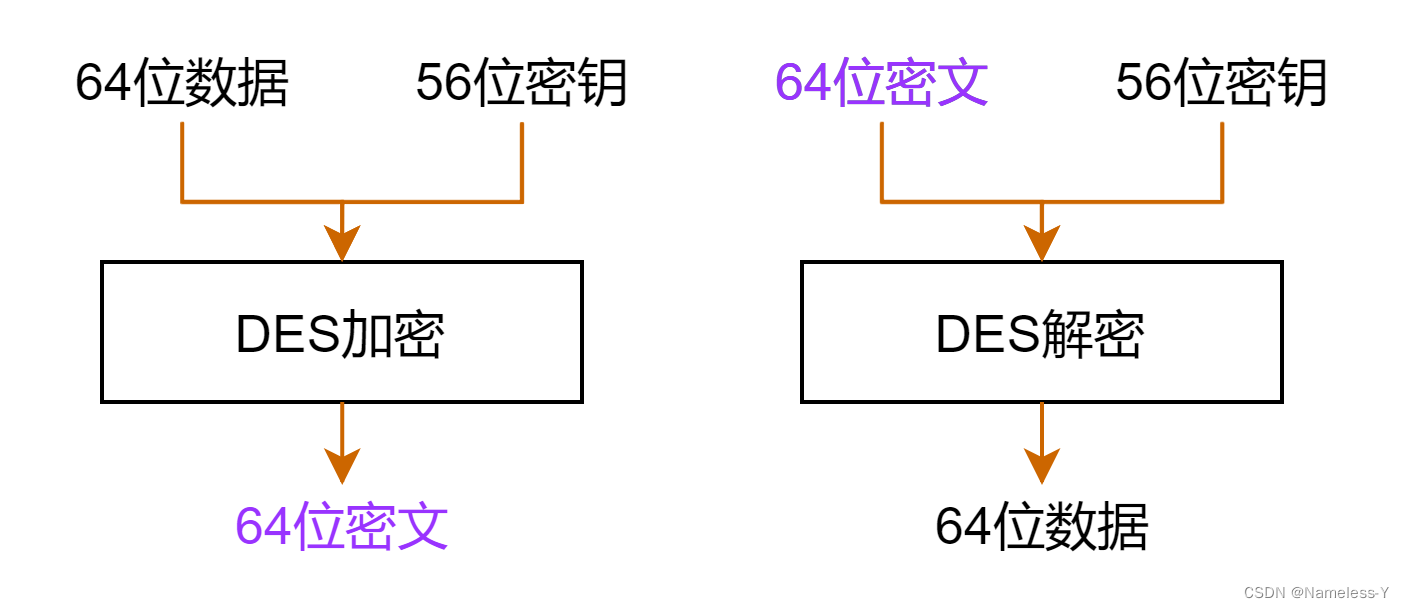

二、DES算法入参

1. data：要加密数据/被解密的数据，8字节64位。不足64位补足64位。
2. key：密钥，64位中56位参与DES运算（第8、16、24、32、40、48、56、64位是校验位， 使得每个密钥都有奇数个1）。
3. mode：加密 or 解密。

三、DES加密算法步骤解析

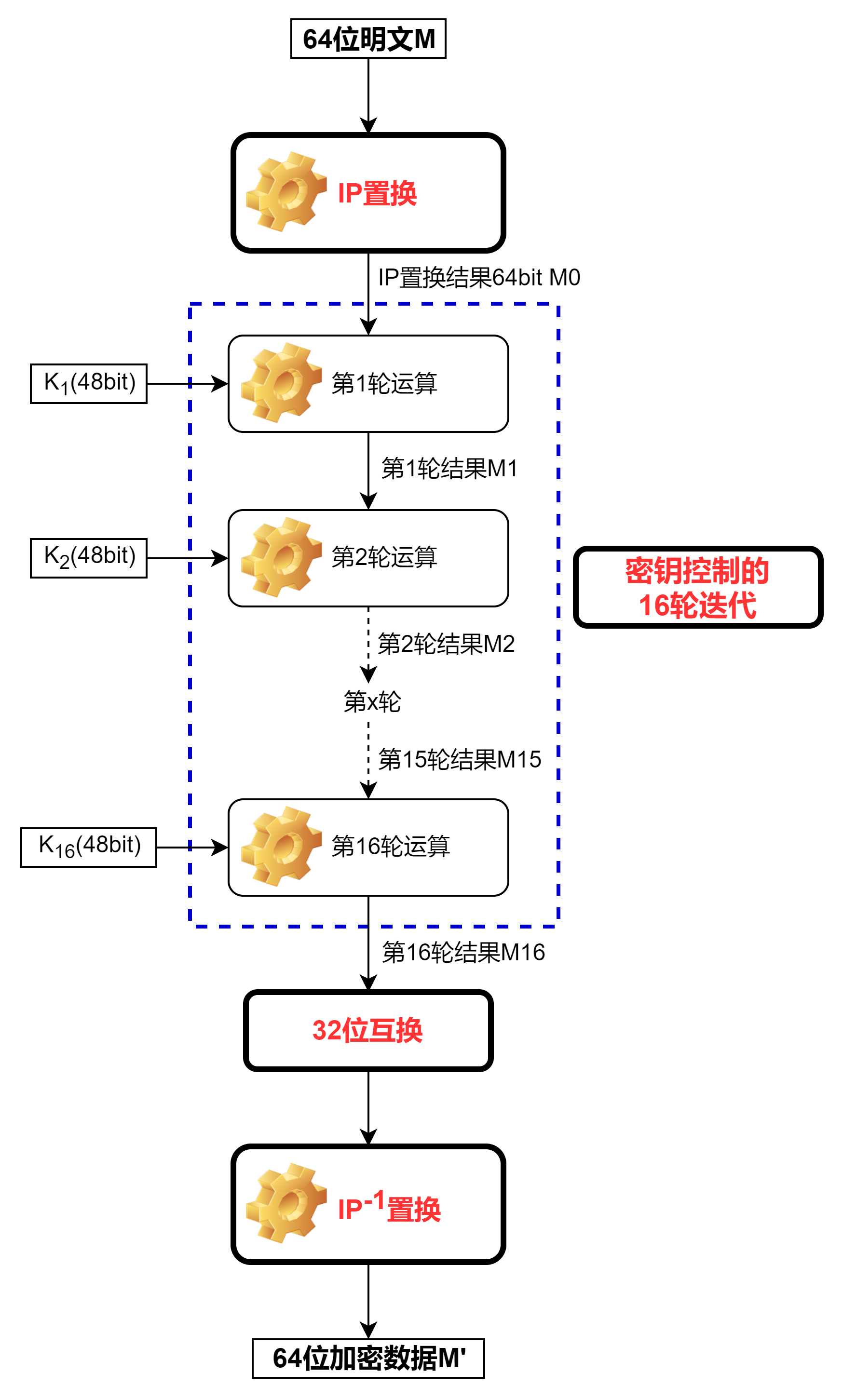

加密步骤：

• 64位明文M
• —— 1.（IP置换）
• —— 2.（密钥K控制的16轮迭代运算）
• —— 3.（交换左右32位）
• —— 4.（IP-1逆置换）
• 64位密文M'

其中56位密钥K会被处理，最终输出16个48位子密钥参与到16轮迭代运算中。

// 明文M（16进制和2进制）64位
M = 0123456789ABCDEF
M = 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111

// 密钥K（16进制和2进制）64位
K = 133457799BBCDFF1
K = 00010011 00110100 01010111 01111001 10011011 10111100 11011111 11110001

// 去除校验位的密钥      56位
K = 00010011 00110100 01010111 01111001 10011011 10111100 11011111 11110001

1. IP置换（M -> M0）

描述：64位明文M，经过IP置换获得M0。

IP置换表如下所示：

IP置换表
58	50	42	34	26	18	10	2
60	52	44	36	28	20	12	4
62	54	46	38	30	22	14	6
64	56	48	40	32	24	16	8
57	49	41	33	25	17	9	1
59	51	43	35	27	19	11	3
61	53	45	37	29	21	13	5
63	55	47	39	31	23	15	7

这里的 IP 置换是将 64 bit 明文 M 的位重新排序，得到新的数据 M0。例如将 M 的 58 位放在第 1 位，将 M 的 50 位放在第 2 位，以此类推，M 的第 7 位 放到第 64 位 ，得到置换后的 M0。

M  = 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111
M0 = IP(M)
   = 1100 1100 0000 0000 1100 1100 1111 1111 1111 0000 1010 1010 1111 0000 1010 1010

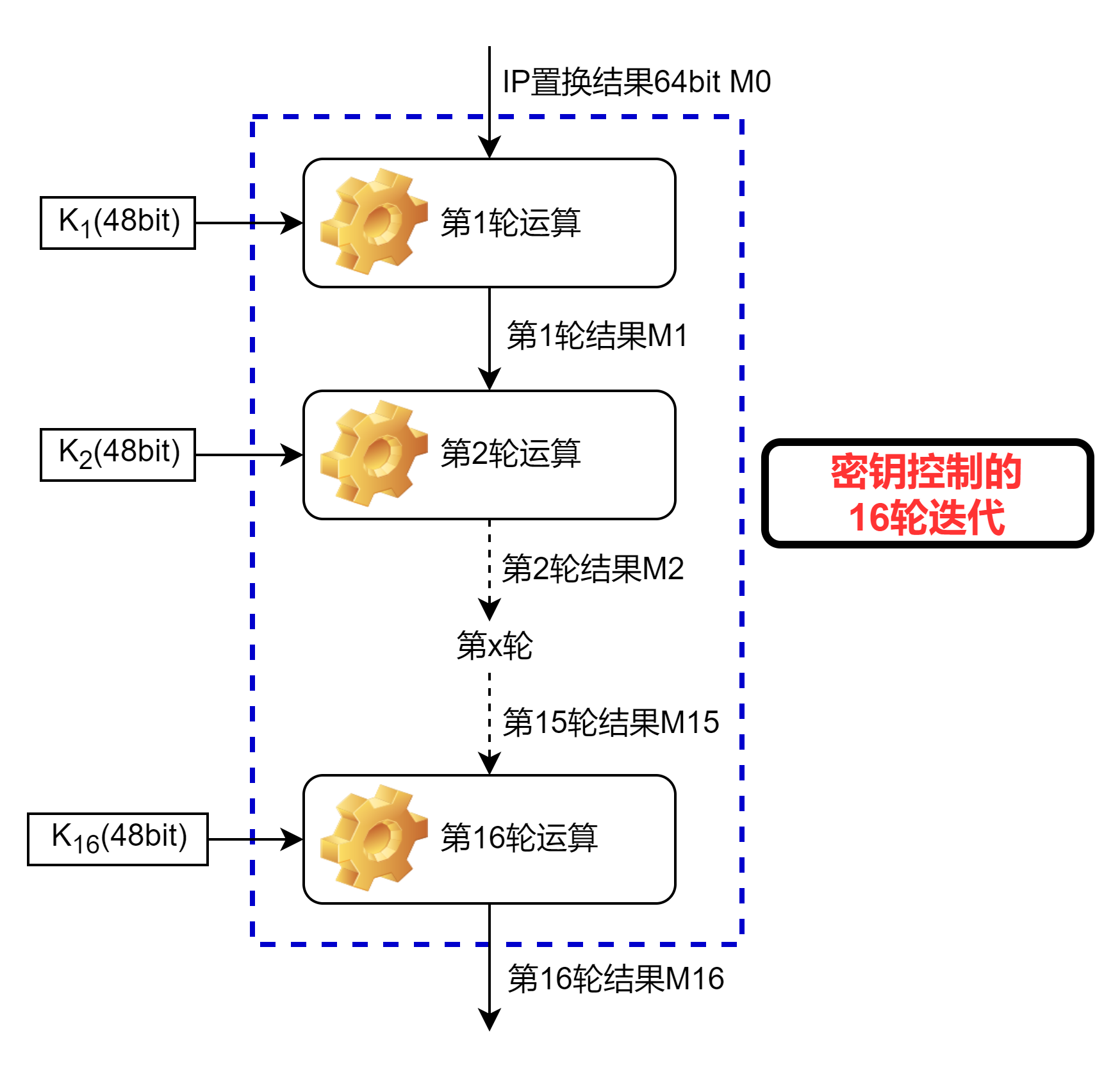

2. 密钥K控制的16轮运算（M0,K1~K16 -> M16）

描述：轮运算的输入为M0、K1-K16；输出为M16。

• 第1轮运算，输入M0、K1，得到M1。
• 第2轮运算，输入M1、K2，得到M2。
• 第16轮运算，输入M15、K16，最终得到M16。

可以分为两步进行，先根据K计算子密钥K1~K16，再根据M0以及K1~K16，计算16轮运算结果M16。

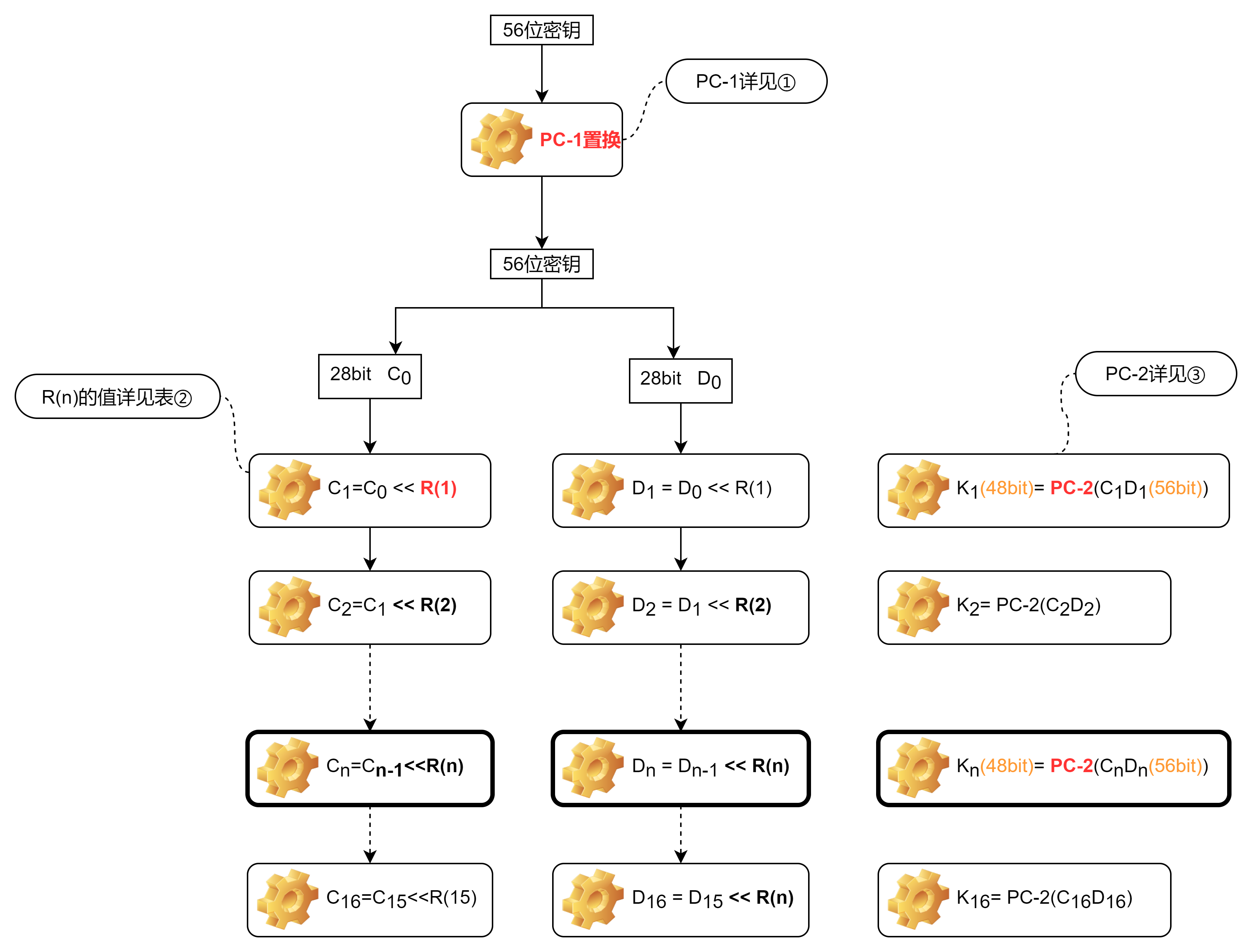

2.1. 子密钥Kn的计算

描述：先将64位密钥去除8个奇偶校验位，得到实际使用的56位密钥K(56bit)，再经过运算得到子密钥K1~K16(48bit)。

1. 首先对K(56bit)进行PC-1置换，得到新K(56bit)。
2. K(56bit)分为左右28bit C0和D0，分别进行循环左移运算得到C1和D1；之后将数据C1 D1合并，再进行PC-2置换，得到K1。
3. 在C1和D1的基础上进行第二次循环左移运算，之后将数据合并，再进行PC-2置换，得到K2。
4. 以此类推，得到 K16。

①：PC-1置换，内容详见2.1.1

②：循环左移表R(n)，内容详见2.1.2

③：PC-2置换，内容详见2.1.3

——2.1.1 PC-1置换

PC-1置换表如下所示：

PC-1
57	49	41	33	25	17	9
1	58	50	42	34	26	18
10	2	59	51	43	35	27
19	11	3	60	52	44	36
63	55	47	39	31	23	15
7	62	54	46	38	30	22
14	6	61	53	45	37	29
21	13	5	28	20	12	4

PC-1置换也是位置换，将原K的57位放在第一位，将K的第4位放在最后一位。

密钥 64位
      K = 00010011 00110100 01010111 01111001 10011011 10111100 11011111 11110001

56位原密钥（去除校验位）
      K = 00010011 00110100 01010111 01111001 10011011 10111100 11011111 11110001

新密钥
PC-1(K) = 1111000 0110011 0010101 0101111 0101010 1011001 1001111 0001111

将新密钥分为左右两组
     C0 = 1111000 0110011 0010101 0101111
     D0 = 0101010 1011001 1001111 0001111

——2.1.2 循环左移运算

循环左移表R(n)如下所示，n表示第几次循环左移，循环左移是会将左移后的数字补在末尾。

循环左移表
轮数 n	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
位数 R(n)	1	1	2	2	2	2	2	2	1	2	2	2	2	2	2	1

可以看出第一轮循环左移1位(补在末尾)，即C1=C0<<1，第二轮C2=C1<<1，以此类推

          C0 = 1111000011001100101010101111
  C1 = C0<<1 =  1110000110011001010101011111
  C2 = C1<<1 =   1100001100110010101010111111
  C3 = C2<<2 =     0000110011001010101011111111

得到 C0-C16,D0-D16

 C0 = 1111000011001100101010101111
 D0 = 0101010101100110011110001111
 C1 = 1110000110011001010101011111
 D1 = 1010101011001100111100011110
 C2 = 1100001100110010101010111111
 D2 = 0101010110011001111000111101
 C3 = 0000110011001010101011111111
 D3 = 0101011001100111100011110101
 C4 = 0011001100101010101111111100
 D4 = 0101100110011110001111010101
 C5 = 1100110010101010111111110000
 D5 = 0110011001111000111101010101
 C6 = 0011001010101011111111000011
 D6 = 1001100111100011110101010101
 C7 = 1100101010101111111100001100
 D7 = 0110011110001111010101010110
 C8 = 0010101010111111110000110011
 D8 = 1001111000111101010101011001
 C9 = 0101010101111111100001100110
 D9 = 0011110001111010101010110011
C10 = 0101010111111110000110011001
D10 = 1111000111101010101011001100
C11 = 0101011111111000011001100101
D11 = 1100011110101010101100110011
C12 = 0101111111100001100110010101
D12 = 0001111010101010110011001111
C13 = 0111111110000110011001010101
D13 = 0111101010101011001100111100
C14 = 1111111000011001100101010101
D14 = 1110101010101100110011110001
C15 = 1111100001100110010101010111
D15 = 1010101010110011001111000111
C16 = 1111000011001100101010101111
D16 = 0101010101100110011110001111

——2.1.3 PC-2置换

PC-2置换表如下所示：

PC-2
14	17
