有的正在上班的也正在使用SolidWorks的小伙伴是不是经常遇到工件展平下料操作，不知道您是怎么样的，方法很多，下面我写一个简单的锥面展平下料实例

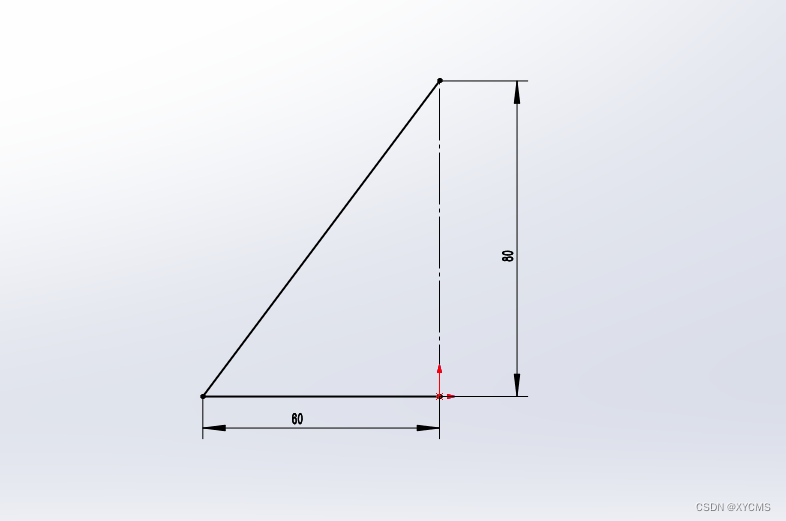

1、先画一个锥面零件模型，尺寸你顺便画，如图

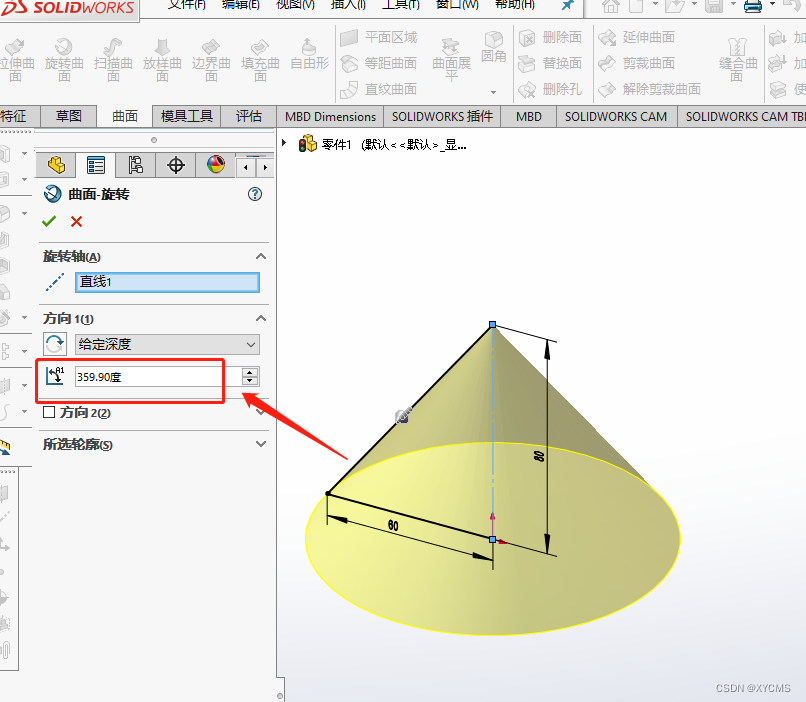

曲面旋转，给与359.9度，为什么这样，省去了你完全旋转后还要切割边线步骤，这个零点几度对板材焊接还是可控的

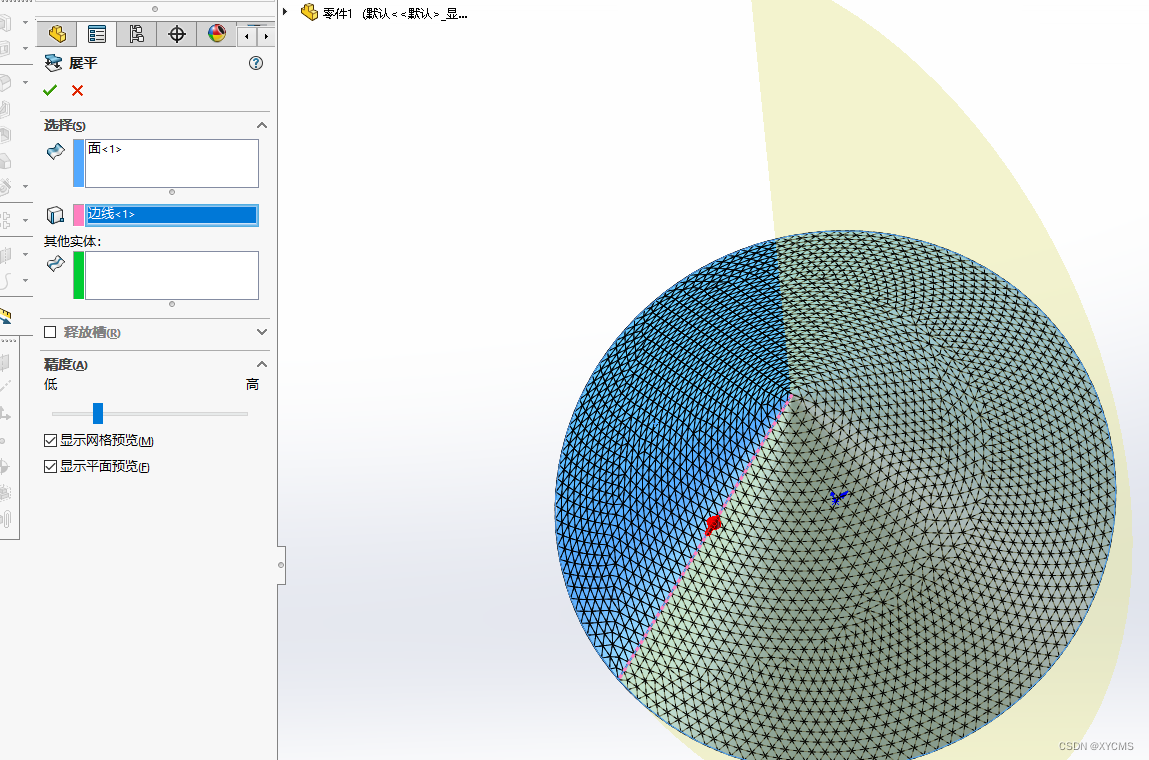

 2、旋转曲面展平功能

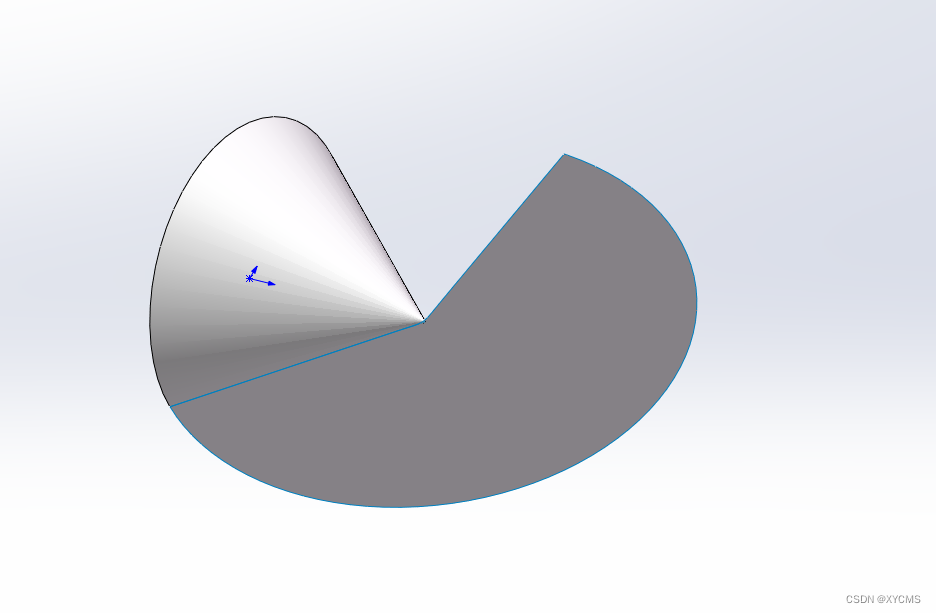

然后点击确定按钮

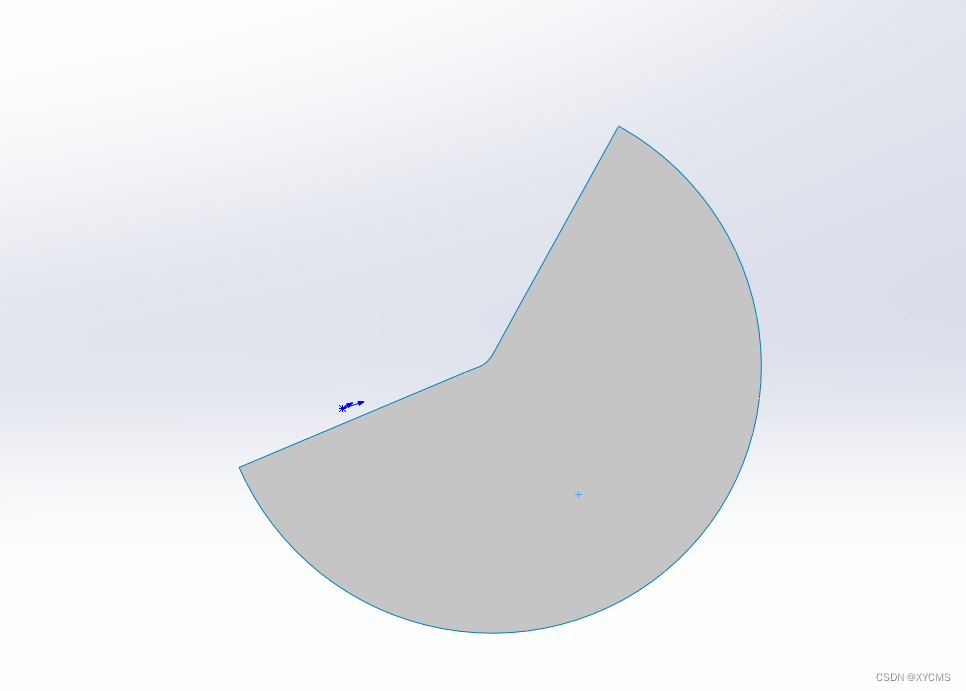

最后隐藏掉椎体，展平的面板就展示出来了，是不是很简单
