初识stm32f103vet6

创建人：logic_cos_mos
创建时间：2023_8_1
开发环境：

提要

认识stm32vet6实物

访问stm32f103vet6_厂商网站入口

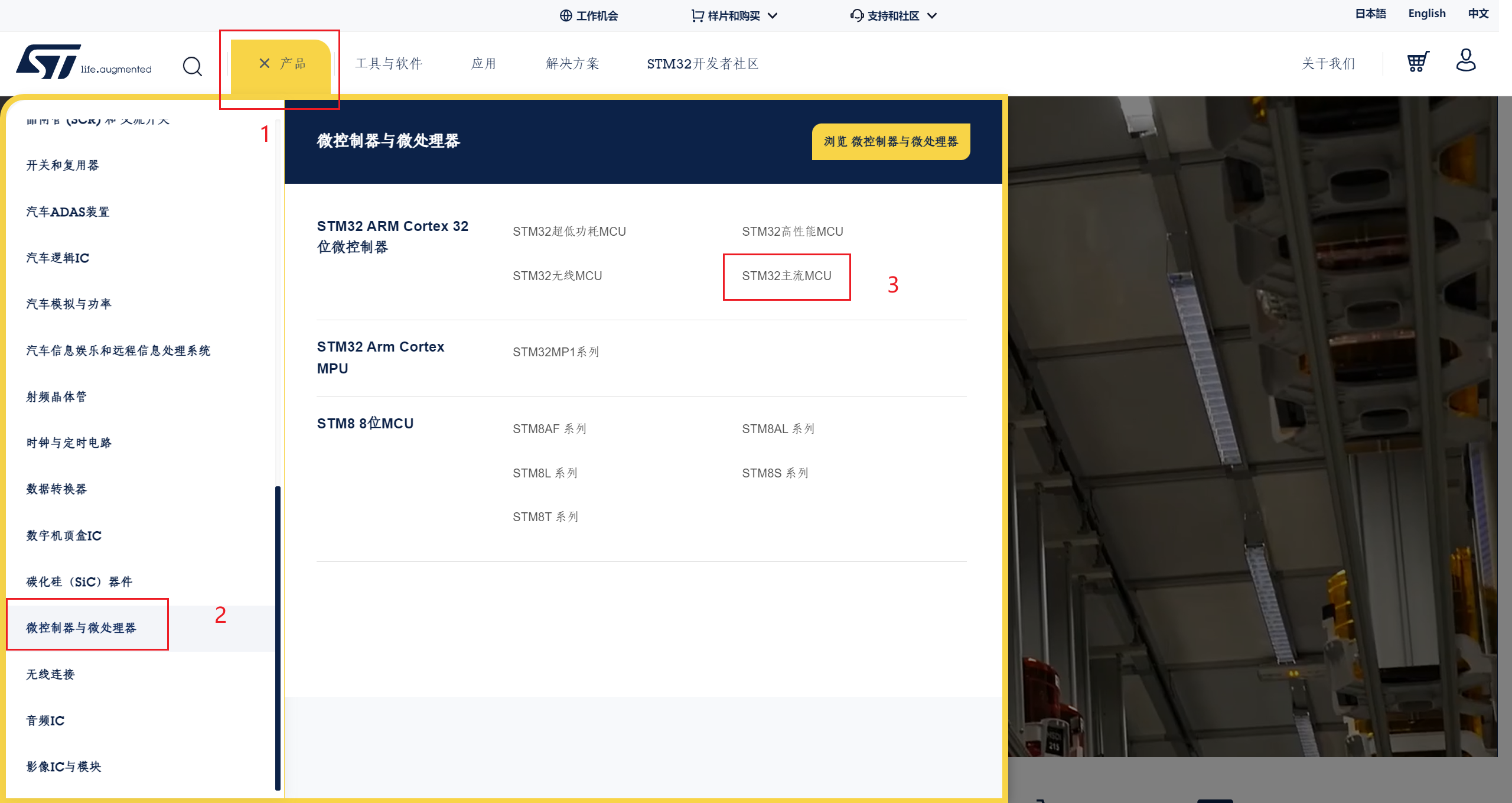

1.进入ST官网：https://www.st.com/content/st_com/zh.html

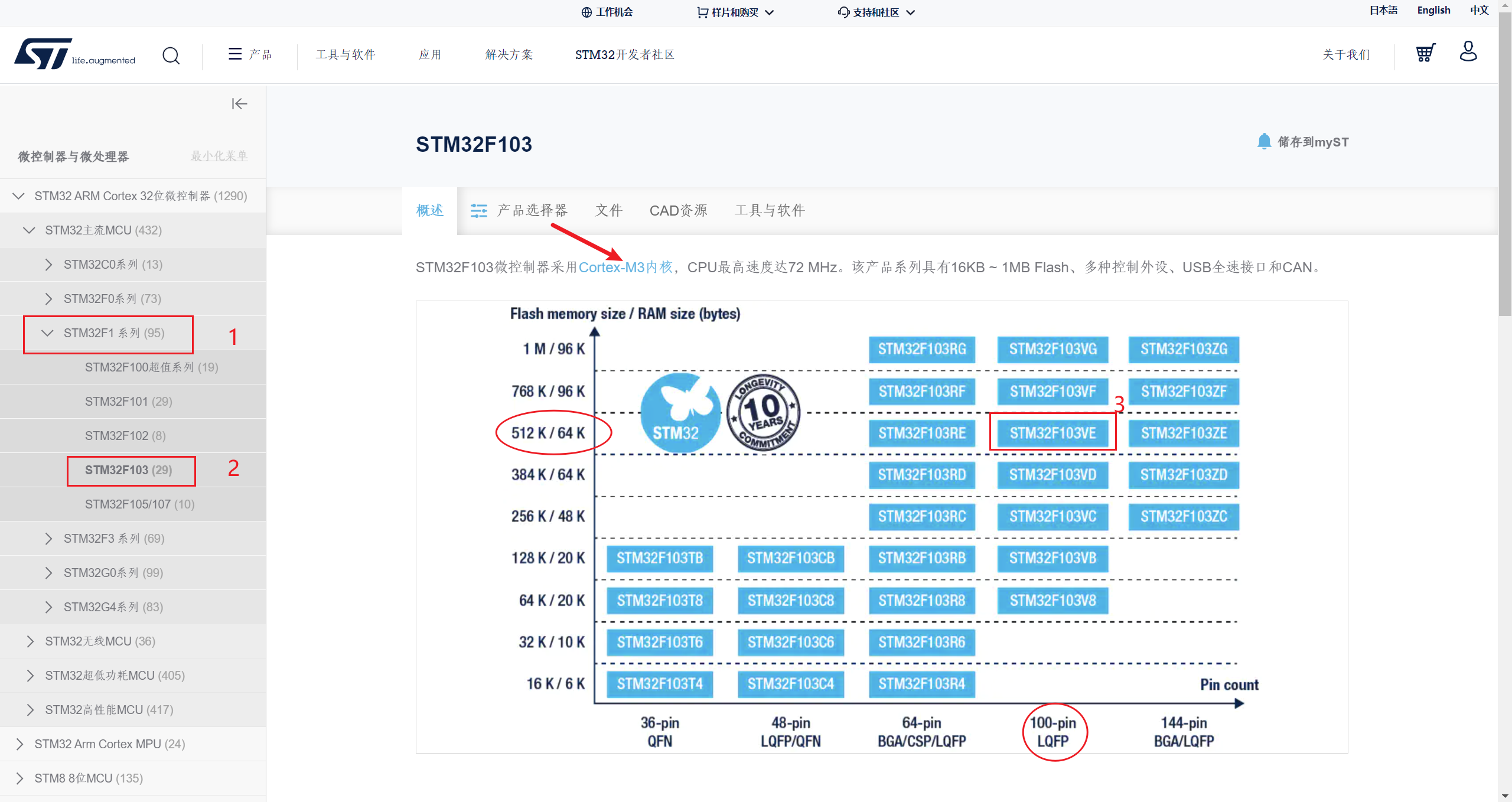

2. 从图中可以看到stm32ve系列单片机在ST的定位中属于主流MCU。按图中步骤点开，即可看到ST官方提供的一些资源

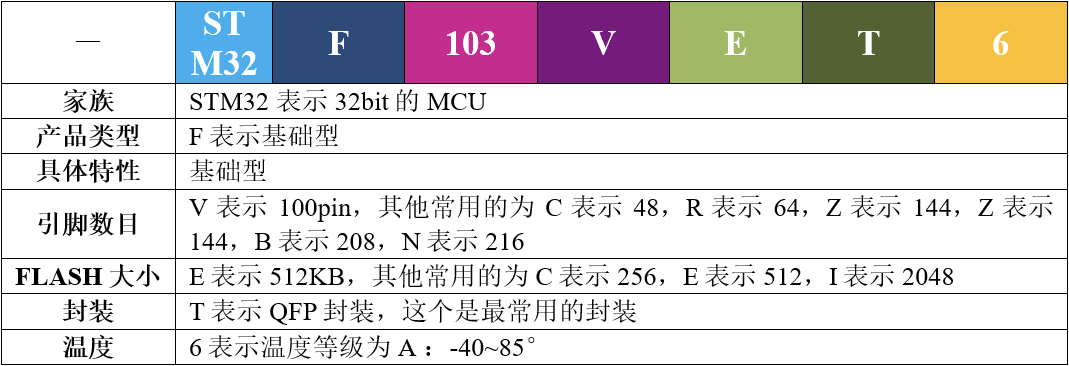

型号说明

stm32vet6
st：意法半导体。一家芯片生产厂商(SOC) ，其他常见厂商ST、TI、Freescale
m：微控制器（microelectronics）
QFP封装：能看到引脚，所以经常使用
BGA：球形封装。引脚看不到

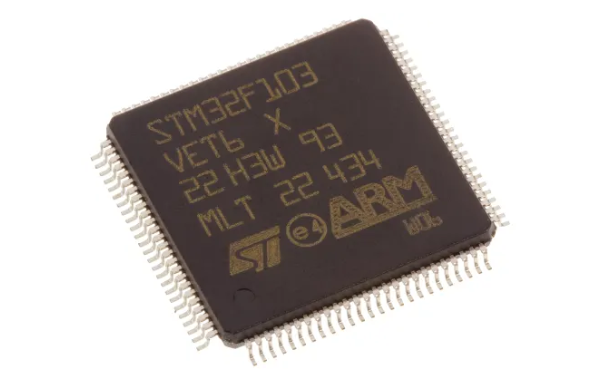

stm32f103vet6实物

丝印：芯片正面是丝印。ARM 表示该芯片使用的是ARM 的内核，STM32F103VET6 是芯片型号，后面的字跟生产批次相关，最下面的是ST和ARM的LOGO
-----------------------------------------------------------------------------------------------------------------
引脚：芯片四周是引脚，左下角的小圆点表示1脚，然后从1脚起按照逆时针的顺序排列（所有芯片的引脚顺序都是逆时针排列的）。实际工程中把STM32F103VET6的引脚引出来，连接到各种外设上，然后在STM32上编程（通过程序控制这些引脚输出高电平或者低电平）来控制各种外设工作
-----------------------------------------------------------------------------------------------------------------
内核：由ARM 公司设计。STM32F103 采用的是Cortex-M3 内核，内核和外设之间通过各种总线连接
-----------------------------------------------------------------------------------------------------------------
核外外设（片上外设）：芯片生产厂商(SOC) 如ST、TI、Freescale，负责在内核之外设计部件并生产整个芯片，这些内核之外的部件被称为核外外设或片上外设。如GPIO、USART（串口）、I2C、SPI等。编程这些外设去驱动外部的各种设备。

图片来源：
立创商城https://www.szlcsc.com/p/STM32F103VET6_40.html
