【FPGA 学习笔记】sof文件和jic文件的区别，程序固化（将sof文件装换位jic文件）

一、三种下载文件的区别

QuartusII三种下载文件sof、pof、jic。

他们的区别是：
sof:
sof文件是可以直接通过JTAG口下载到FPGA的SRAM中去并直接执行，掉电丢失，再次上电需要重新烧写程序；

pof:
pof文件是不能直接下载到FPGA的SRAM中去的，而是通过ASP端口直接下载到FPGA的配置芯片中去的。配置芯片一般是串行FLASH芯片，在上电的时候FPGA会主动的从配置芯片中读取数据并烧写内部的SRAM数据然后执行程序。

jic:
jic文件不是在编译过程中生成的，而是需要使用Quartus II软件将sof文件转换得到的。通过JTAG口可以将jic文件通过FPGA作为桥接芯片下载到配置芯片（flash）中去

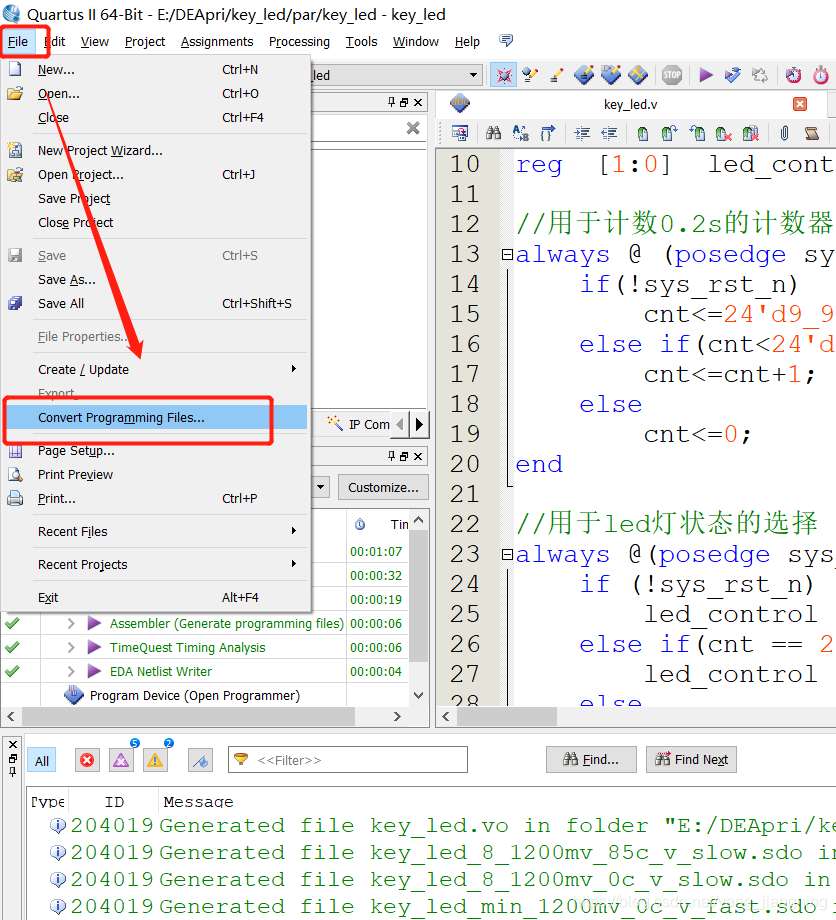

将sof文件转换为jic文件流程

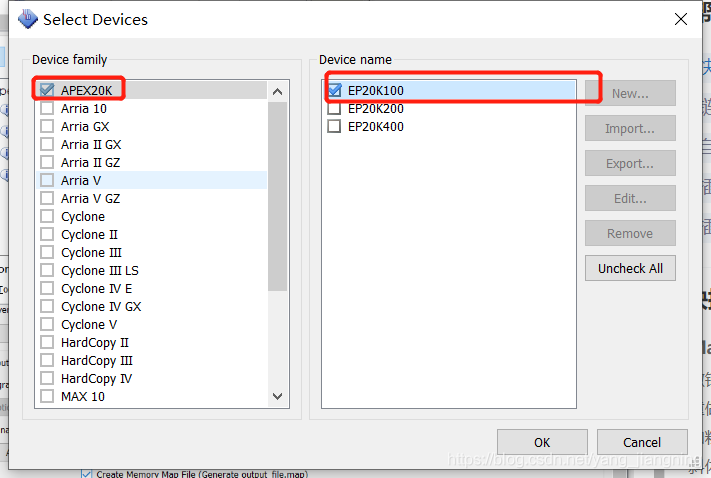

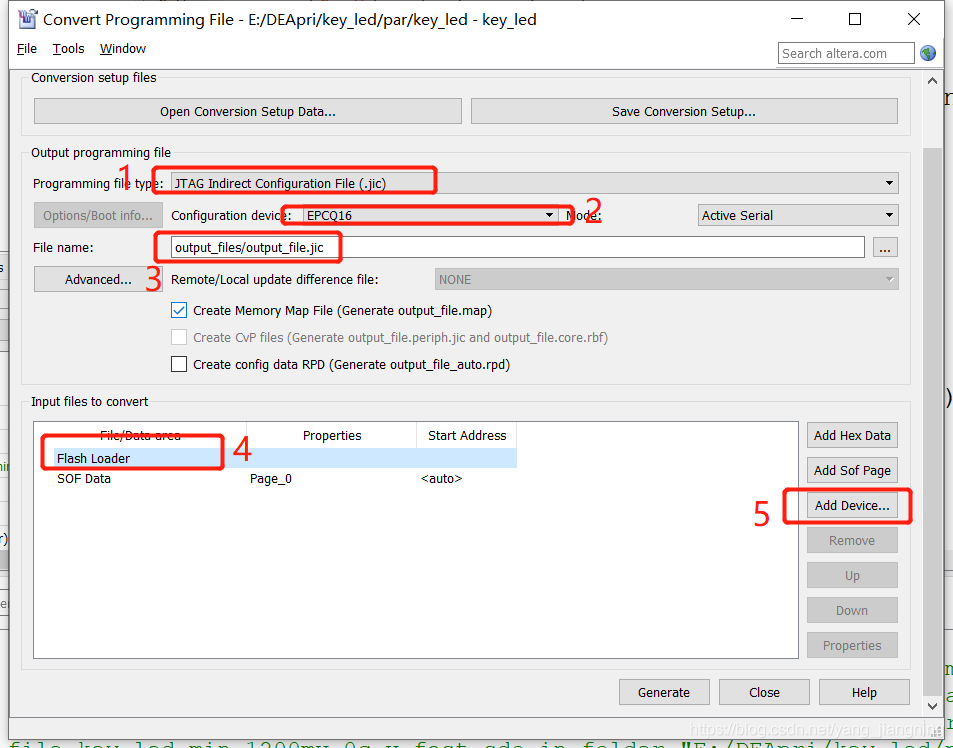

添加设备

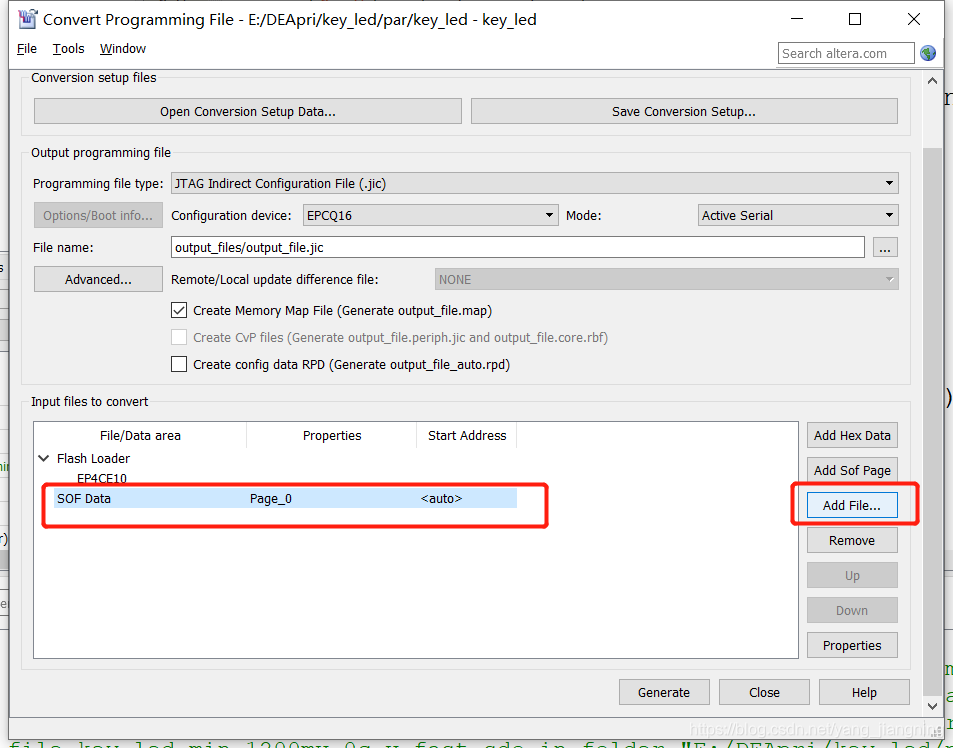

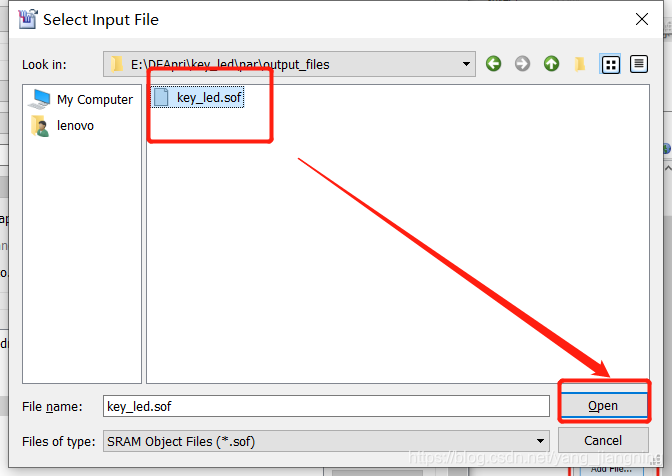

选择转换的sof文件

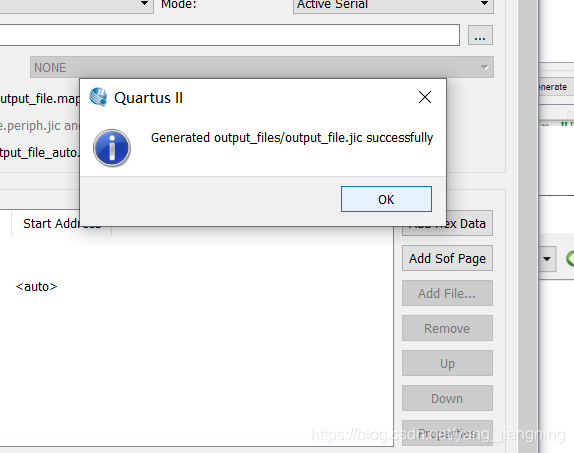

点击generate生成jic文件。
