GA-H81M-S1 开机掉电维修

 H81主板已经可以更新换代了，由于机器里面有定制软件安装繁琐遂选择维修。

症状：触发后掉电

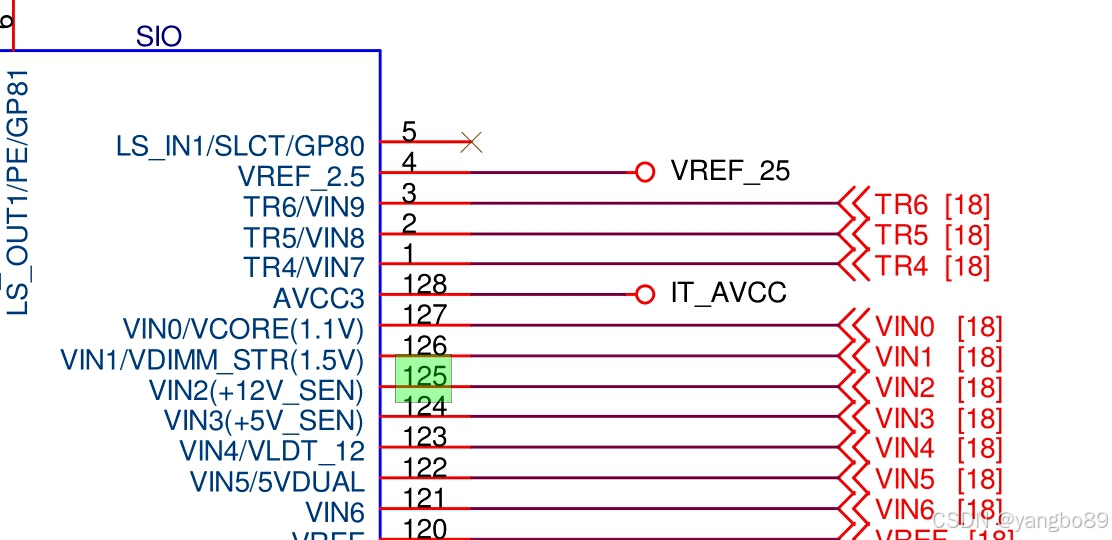

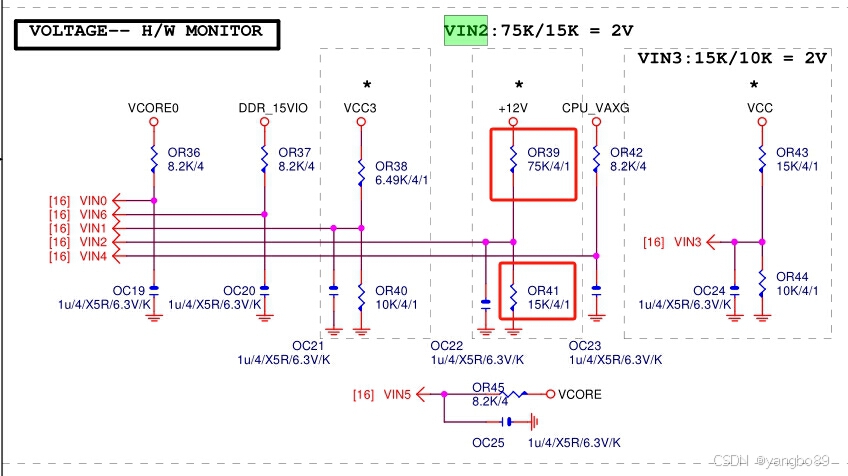

经查：IO 125pin  12V电压检测脚 4.8v 有事3V多 不稳定。 查电路图，分压计算应该为2V。

推测分压电阻故障，由于没有相应阻值的电阻。去掉R39 R41 ，短接124 125PIN

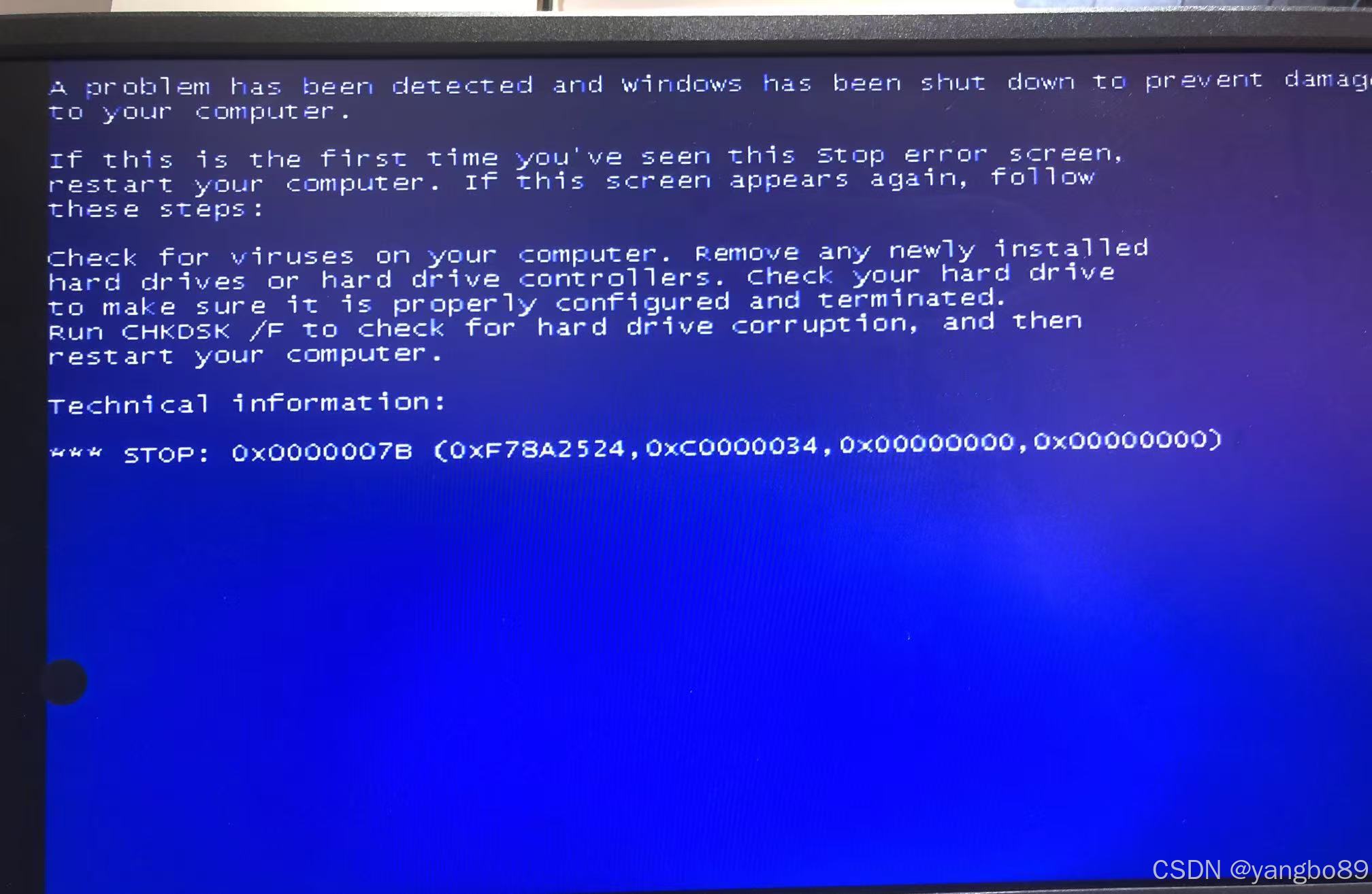

机器正常开机，但进系统蓝屏，系统为XP。这时大部分老手应该知道是什么问题了。

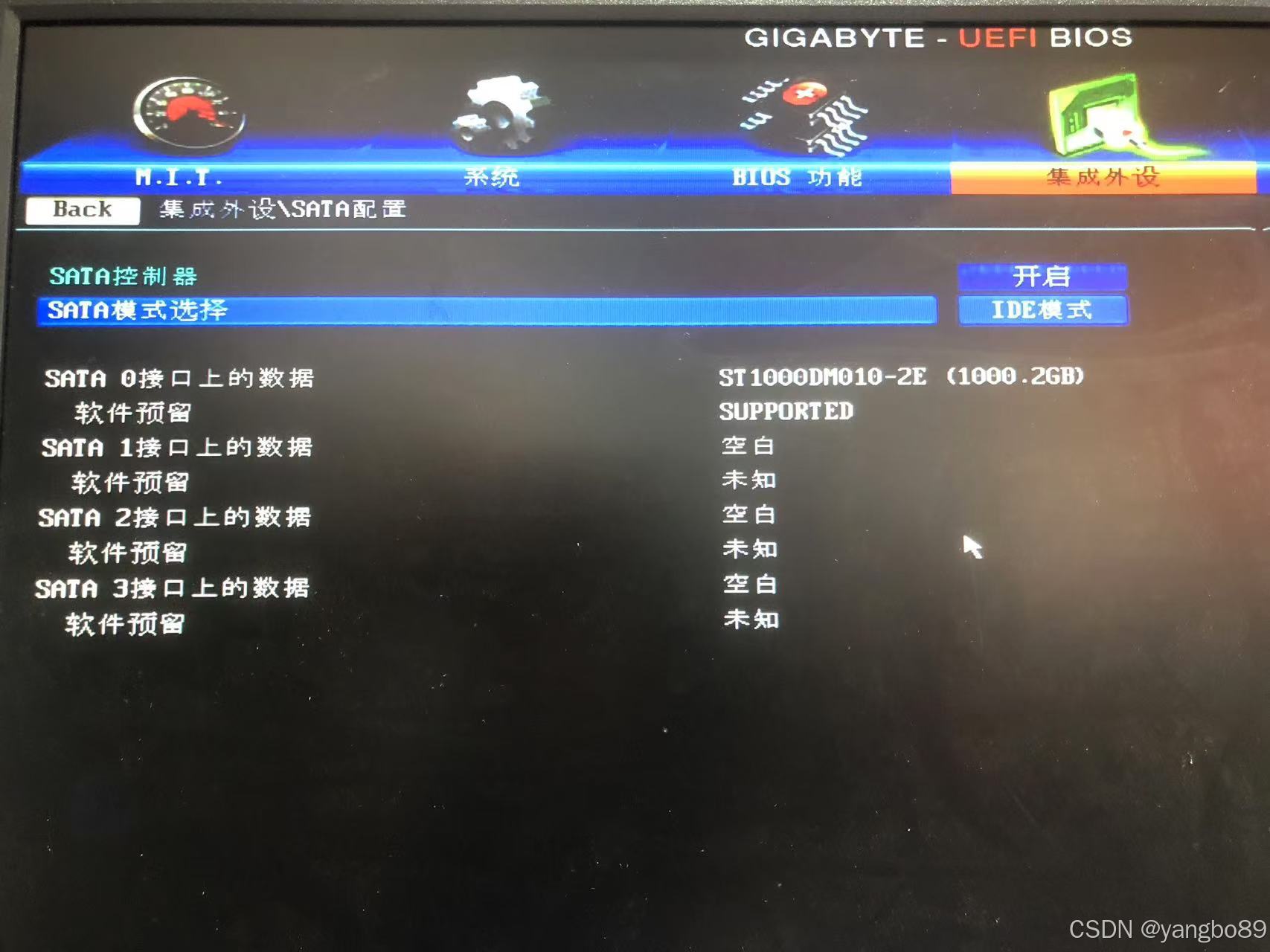

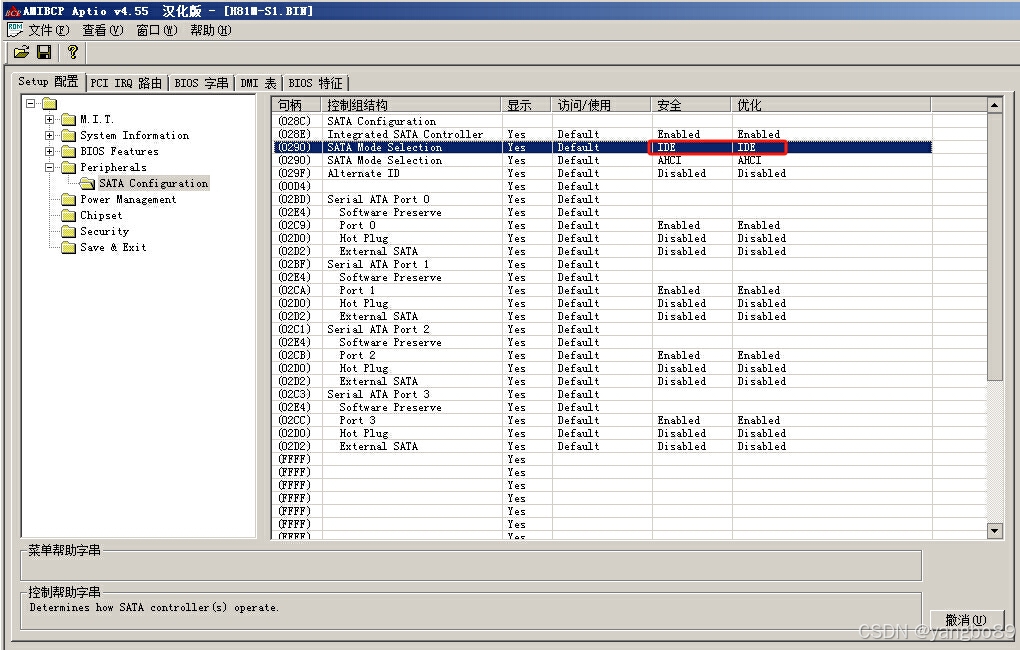

修改硬盘模式，ok。但是想着老机器怕没多久COMS电路电池什么的有问题，bios恢复出厂就会又蓝屏。于是备份bios，将bios修改再刷回机器。
