本文介绍如何使用Python库DyMat处理Dymola产生的.mat格式结果文件，并利用matplotlib进行数据可视化，包括读取变量、描述、时间序列及绘制成本曲线。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Dymola的结果文件为.mat格式，一般可用Matlab处理，但由于对Matlab不太熟练，而且考虑到作图需求，故选择用Python处理。处理Dymola数据有专门的库，这里介绍第一个库DyMat，开发者为jraedler

安装DyMat.py

pip install DyMat

读取数据并作图

import DyMat
import matplotlib.pyplot as plt
# 读取结果文件
d=DyMat.DyMatFile('D:/Distributed Energy Systems/DES_result/demo_results.mat')

# 读取所有变量名
print(d.names())

# 读取树状结构的变量名
print(d.nameTree())

# 读取某一变量的值
print(d.data('plantEnergyCheck.summary_economic.EleBuyCost'))

# 读取变量的描述
print(d.description('plantEnergyCheck.summary_economic.EleBuyCost'))

# 读取时间
print(d.abscissa('plantEnergyCheck.summary.fuelVolume',True))

# 画图
t=d.abscissa('plantEnergyCheck.summary_economic.EleBuyCost',True)
y1=d.data('plantEnergyCheck.summary_economic.EleBuyCost')
y2=d.data('plantEnergyCheck.summary_economic.GasCost')
y3=d.data('plantEnergyCheck.summary_economic.operationCost')

plt.figure()
plt.plot(t,y1,color='red',linewidth=0.75,label='ElectricityCost')
plt.plot(t,y2,color='blue',linewidth=0.75,label='GasCost')
plt.plot(t,y3,color='black',linewidth=0.75,label='TotalOperationCost')

plt.xlabel('time[s]')
plt.ylabel('RMB')
ax=plt.gca()
ax.set_title('DES Operation Cost',fontsize='16',color='black')
plt.legend(loc='upper right')

# 大功告成
plt.show()

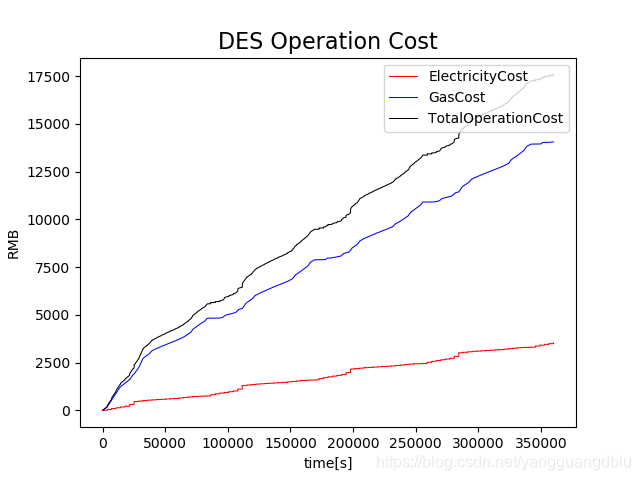

在这里插入图片描述
