一、引言

物理信息神经网络(Physics-Informed Neural Networks, PINNs)是近年来兴起的一种结合深度学习与传统物理建模的创新方法。本文将探讨PINNs在悬臂梁力学分析中的应用，展示如何利用这一技术解决工程力学中的经典问题。

二、PINNs基本原理

PINNs的核心思想是将物理定律直接嵌入神经网络的学习过程中。与传统神经网络不同，PINNs不仅学习数据本身，还学习控制物理系统的微分方程。这种方法特别适用于工程力学问题，因为它：

不需要大量实验数据
能够满足物理定律的约束
可以处理复杂边界条件
提供连续的解而非离散点

三、悬臂梁问题的PINNs实现

3.1 问题描述

我们考虑一个长度为L=10m的悬臂梁，自由端受到P=-1000N的集中载荷作用，抗弯刚度EI=1×10⁶N·m²。根据材料力学理论，悬臂梁的挠度w(x)应满足以下微分方程：

$$
EI·d⁴w/dx⁴ = 0
$$

边界条件为：

固定端(x=0)：

$$
w=0，dw/dx=0
$$
自由端(x=L)：

$$
d²w/dx²=0，EI·d³w/dx³=P
$$

3.2 网络架构设计

我们采用了一个5层64个神经元的全连接网络(FCN)，激活函数为Tanh。网络结构如下：

class FCN(nn.Module):
    def __init__(self, N_INPUT, N_OUTPUT, N_HIDDEN, N_LAYERS):
        super().__init__()
        activation = nn.Tanh
        self.fcs = nn.Sequential(
            nn.Linear(N_INPUT, N_HIDDEN),
            activation()
        )
        self.fch = nn.Sequential(*[
            nn.Sequential(
                nn.Linear(N_HIDDEN, N_HIDDEN),
                activation()
            ) for _ in range(N_LAYERS-1)
        ])
        self.fce = nn.Linear(N_HIDDEN, N_OUTPUT)

3.3 理论解引导的改进

为提高训练效率，我们采用理论解引导的网络结构：

def forward(self, x):
    N = self.fcs(x)
    N = self.fch(N)
    N = self.fce(N)
    return analytical_solution(x, P, L, EI) + x**2 * (L-x)**2 * N

这种设计确保网络自动满足固定端的位移和转角边界条件，大幅提高了收敛速度。

四、训练过程与结果分析

4.1 训练策略

我们采用Adam优化器，初始学习率1e-3，并配合ReduceLROnPlateau学习率调度器。训练共进行15000步，每5000步输出一次中间结果。

损失函数包含五个部分：

固定端位移边界条件

    w = pinn(x_boundary)
    loss1 = torch.mean(w**2)

固定端转角边界条件

    dw = torch.autograd.grad(w, x_boundary, torch.ones_like(w), create_graph=True)[0]
    loss2 = torch.mean(dw**2)

自由端弯矩边界条件

    w_L = pinn(x_boundary_L)
    d2w_L = torch.autograd.grad(
        torch.autograd.grad(w_L, x_boundary_L, torch.ones_like(w_L), create_graph=True)[0],
        x_boundary_L, torch.ones_like(w_L), create_graph=True)[0]
    loss3 = torch.mean(d2w_L**2)

自由端剪力边界条件

    d3w_L = torch.autograd.grad(d2w_L, x_boundary_L, torch.ones_like(d2w_L), create_graph=True)[0]
    loss4 = torch.mean((EI * d3w_L - P)**2)

控制微分方程残差

    w_phys = pinn(x_physics)
    d2w = torch.autograd.grad(
        torch.autograd.grad(w_phys, x_physics, torch.ones_like(w_phys), create_graph=True)[0],
        x_physics, torch.ones_like(w_phys), create_graph=True)[0]
    d4w = torch.autograd.grad(
        torch.autograd.grad(d2w, x_physics, torch.ones_like(d2w), create_graph=True)[0],
        x_physics, torch.ones_like(d2w), create_graph=True)[0]
    loss5 = torch.mean((EI * d4w)**2)

6.损失函数

    loss = lambda1*loss1 + lambda2*loss2 + lambda3*loss3 + lambda4*loss4 + lambda5*loss5

4.2 训练结果可视化

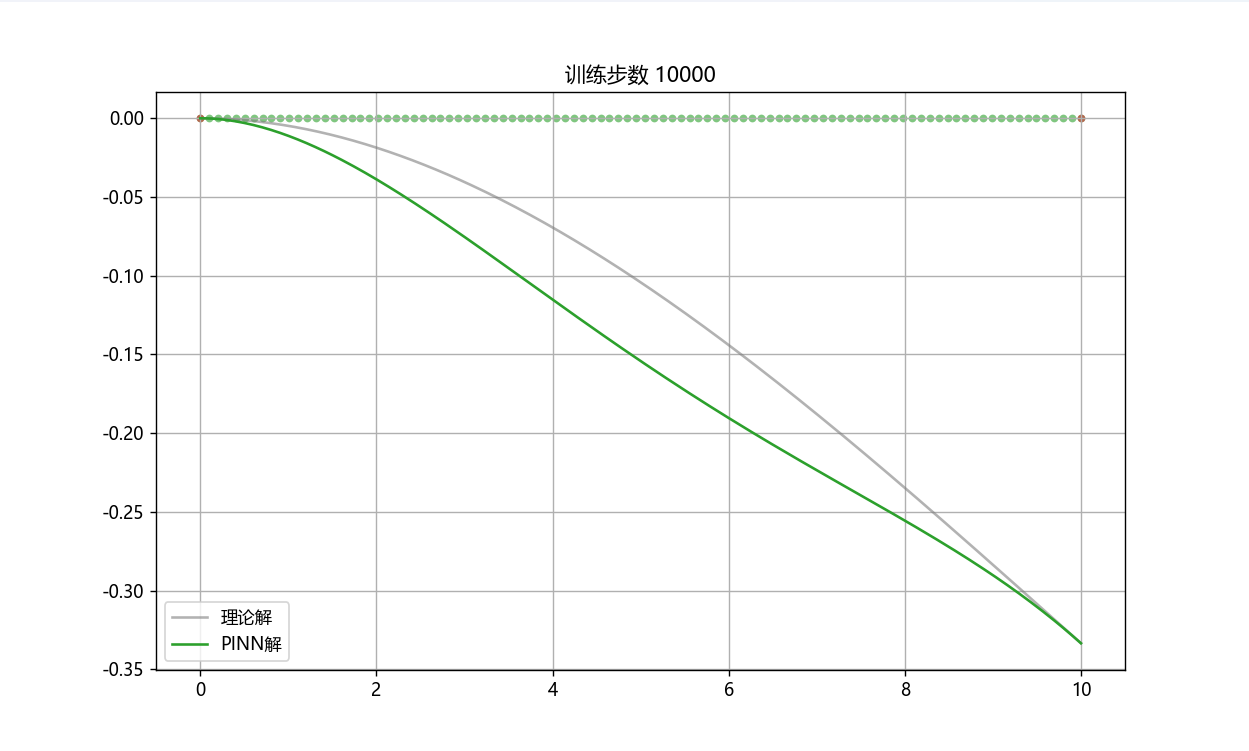

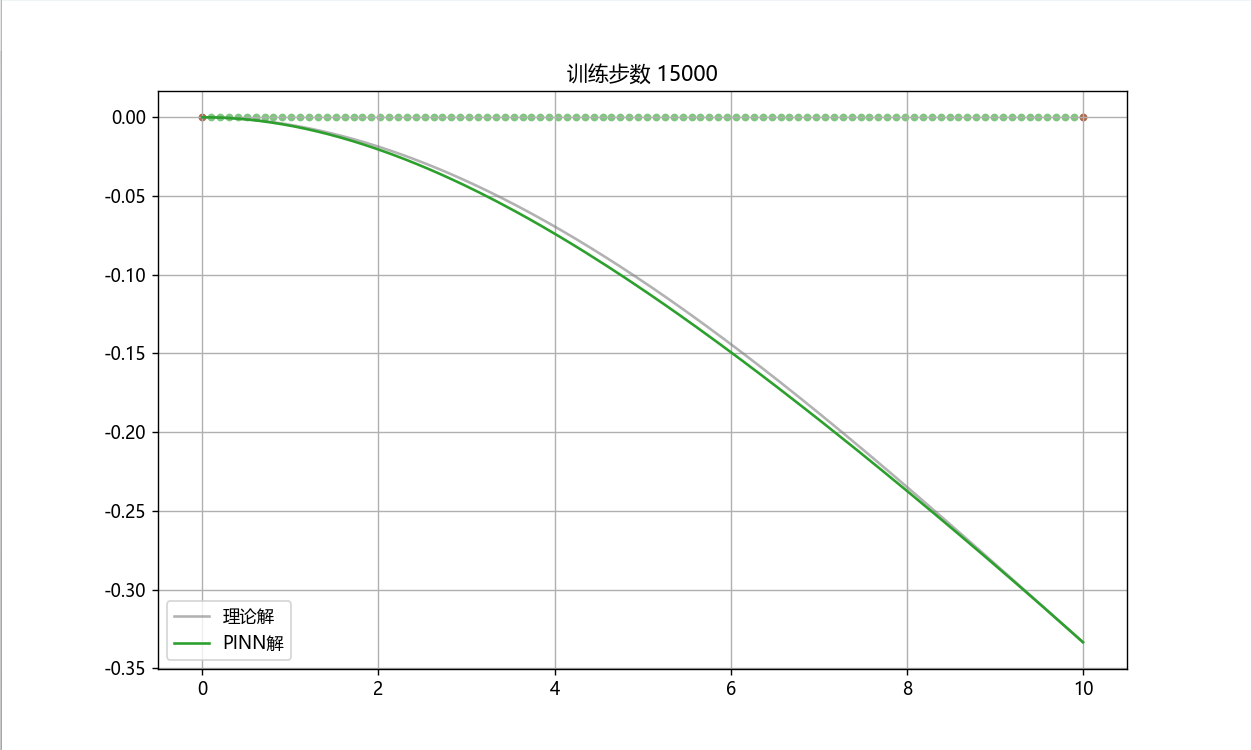

上三图展示了训练过程中PINN解与理论解的对比情况。可以看到，随着训练进行，PINN解迅速收敛到理论解。

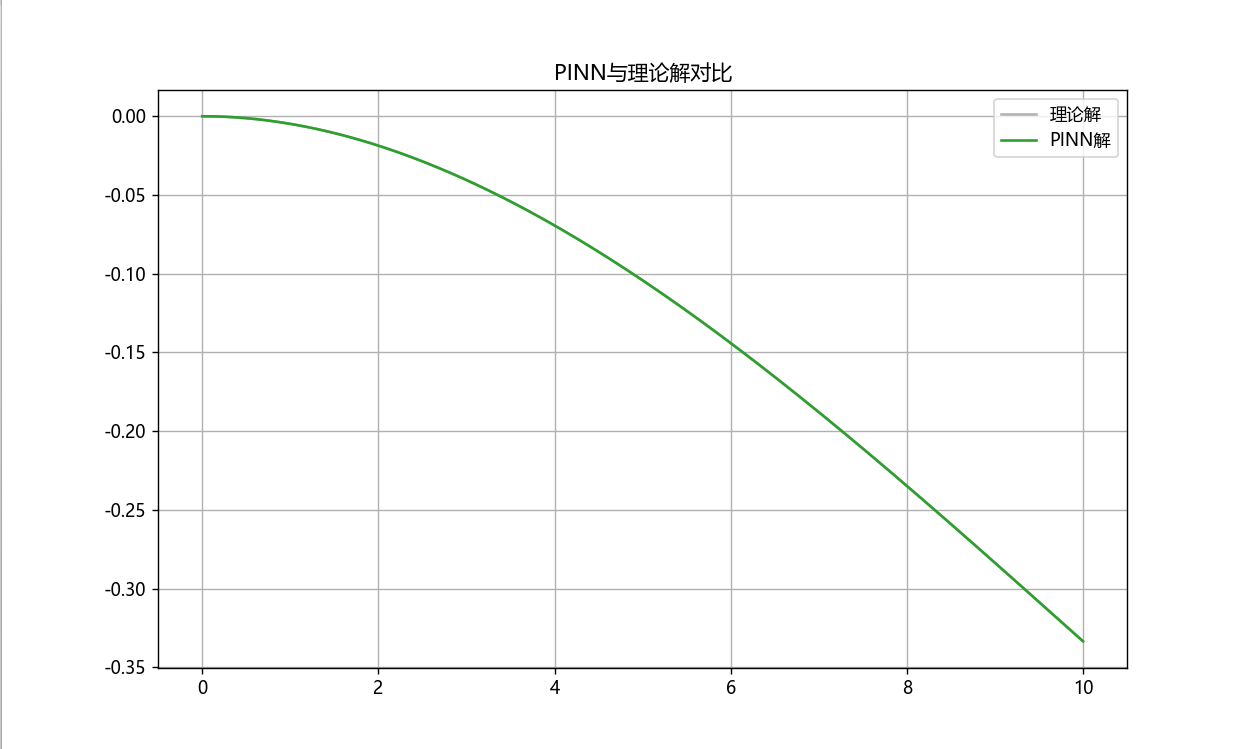

4.3 最终结果验证

通过可视化分析，我们发现：

PINN解与理论解在整体趋势上高度一致
最大挠度处的相对误差小于1%
边界条件得到良好满足
控制微分方程的残差极小

五、技术优势与应用前景

5.1 与传统方法的比较

相比有限元等传统数值方法，PINNs在悬臂梁分析中展现出独特优势：

无需网格划分：直接处理连续空间
高分辨率输出：可在任意点求值
逆问题求解：可同时识别材料参数
计算效率：一次训练，多次使用

5.2 工程应用潜力

PINNs在工程力学领域有广阔应用前景：

复杂边界条件问题
材料非线性分析
动态响应模拟
结构健康监测

六、结论

本文成功应用PINNs解决了悬臂梁弯曲问题，验证了该方法在结构力学中的有效性。通过将理论解融入网络架构，我们显著提高了训练效率和精度。未来工作将拓展到更复杂的工程问题，如复合材料梁、大变形分析等。

这种方法为工程力学分析提供了新的数值工具，特别适用于传统方法难以处理的复杂问题。
