ANSYS Fluent学习笔记（二）meshing生成网格整理总

网格划分Fluent Mesh

首先有两种方式（推荐workflow，不会错过步骤）

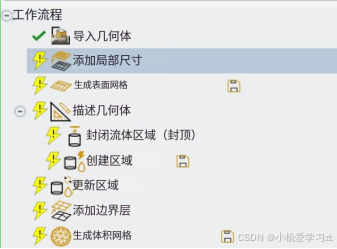

Watertight Geometry整体步骤：

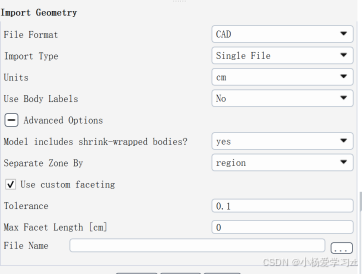

1.导入几何体（Import Geometry）

这里主要修改的地方就是Units，就是基于什么尺寸的，因为后面的数字都没有带单位，这里设置就是默认的了，所以在导入别人的模型前最好测量一下模型的尺寸大小。

然后Advanced Options一般不用，一般用regions（区域）划分就行，然后下面的tolerance容差（一般是最尺寸的十分之一，低于这个阈值的就默认不存在。）

2.添加局部尺寸（Add local sizing）——比较重要

这个主要是对网格加密或者加粗都需要用到，几乎所有几何模型都需要用到，所以十分重要，Size Control Type（尺寸控制类型）有六种，分别是：Face Size（面尺寸）、Body Size（体尺寸）Body of Influence（BOI区域影响）、Face of Influence、Curvature（曲率控制）、Proximity（间隙控制）。这六种方式方便我们可以很方便的对不同的位置指定不同的尺寸。类似于Mesh的逐级加密。

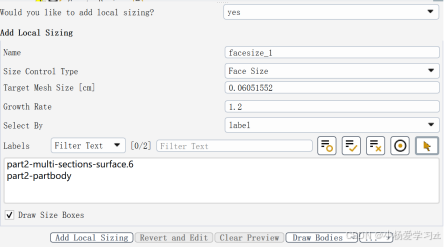

Face Size（面尺寸）

作用对象是面，所以在选择区域的时候要选择面（如果下面没有命名的话是无法选中的，所以在准备几何的过程中，我们就需要给需要加密的面命名）然后label和zone都可以，只要是能提前命名了都能选择。其中Target Mesh size（目标网格尺寸）就是  Growth Rate（网格增长率）这个一般CFD求解设置默认的1.2就行。
