Fluent数据处理操作

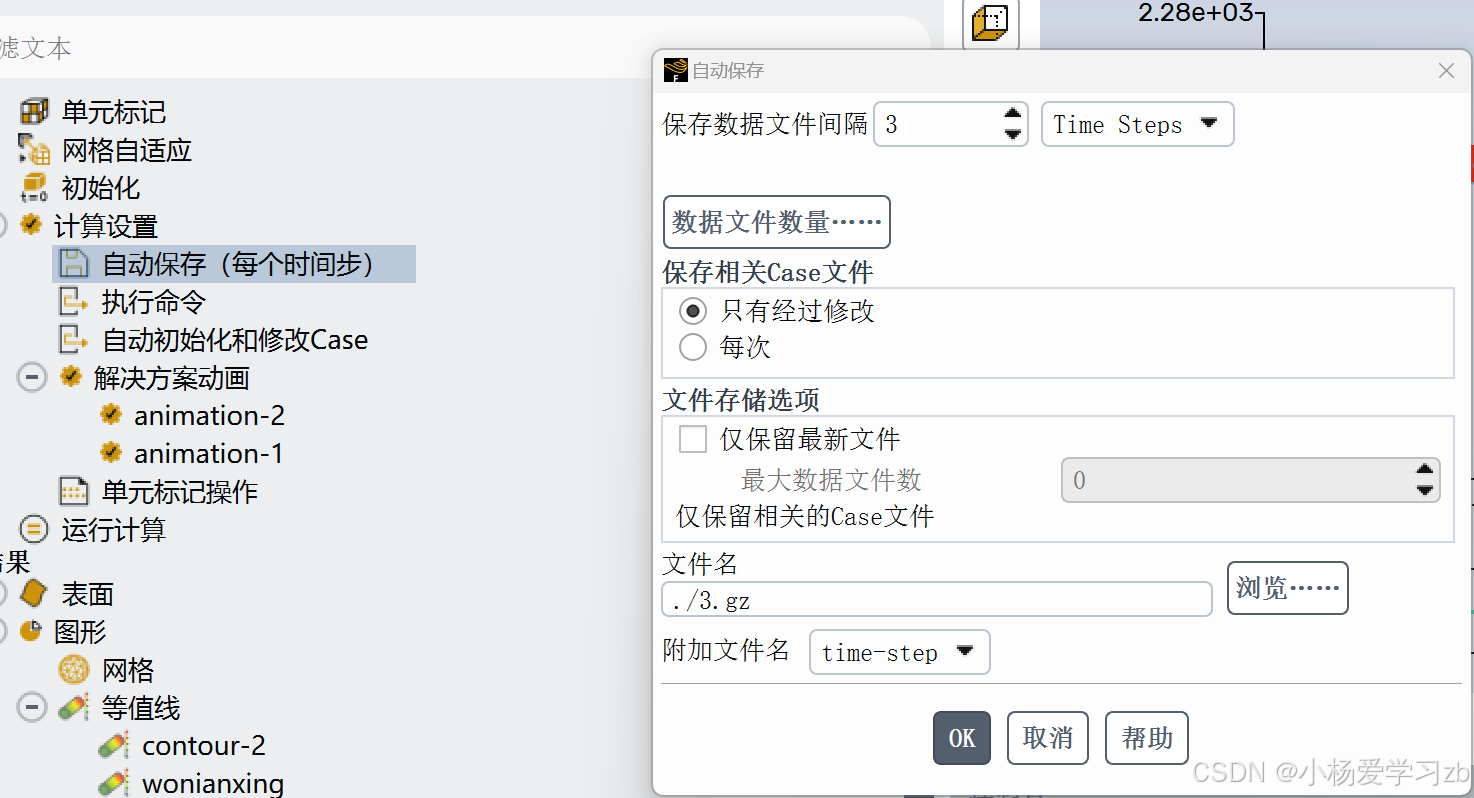

自动保存可以设置每隔几步进行一次文件保存，如果要求精细一般是1-2步，但需要的内存会更大。

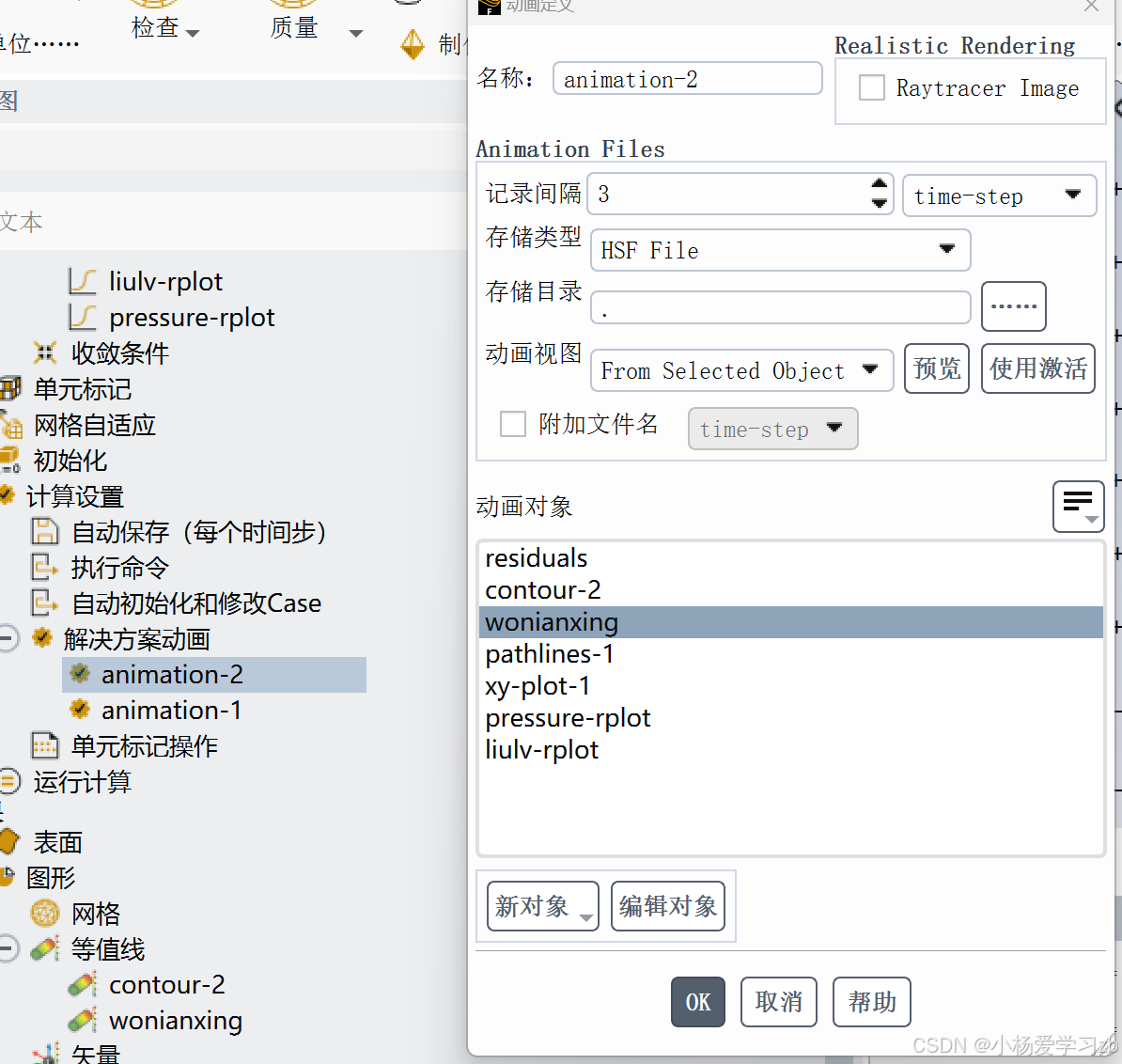

解决方案动画需要设置动画的对象就是你设置的云图，也需要设置每隔几步进行一次记录。最后计算收敛后在动画里播放得到结果一般如下图：

速度云图

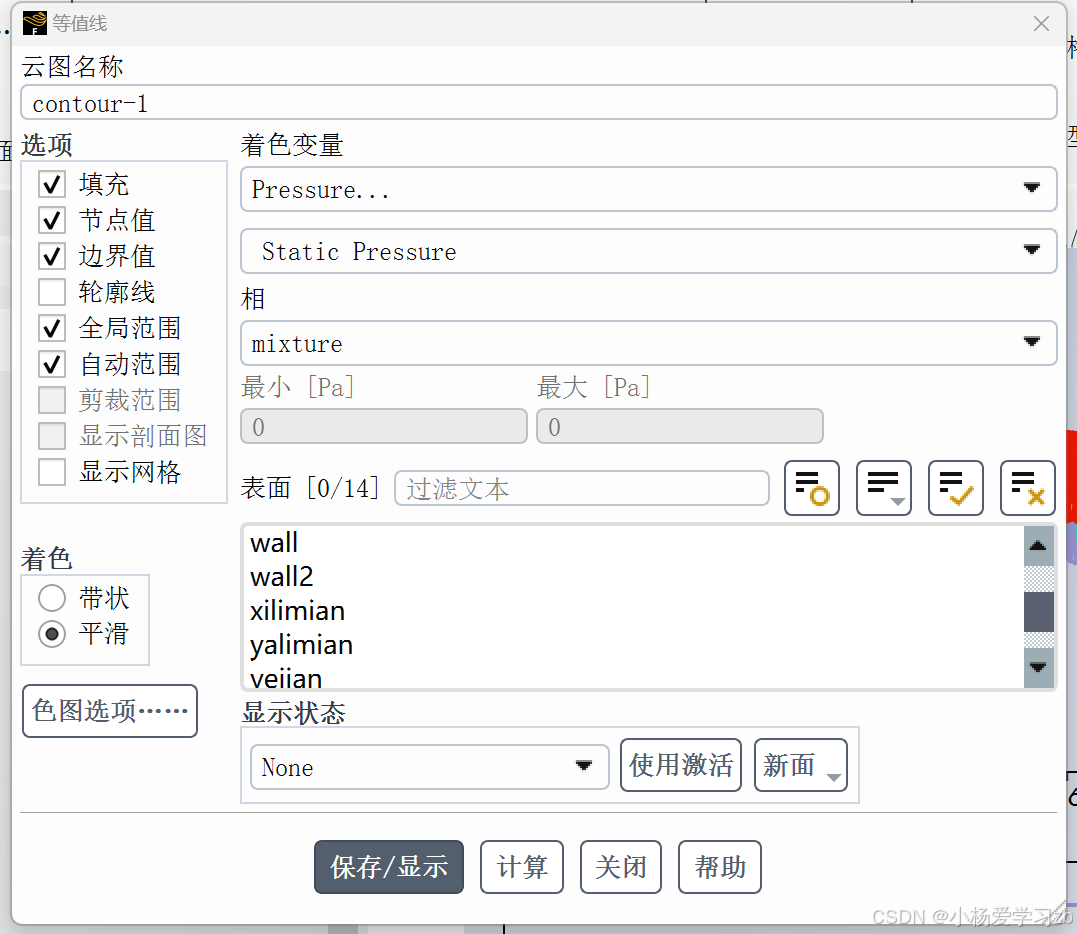

云图是最常用的工具，在这里你可以对你之前命名的地方进行一些数据的监测，比如：总压、静压、速度分布、涡粘性等。

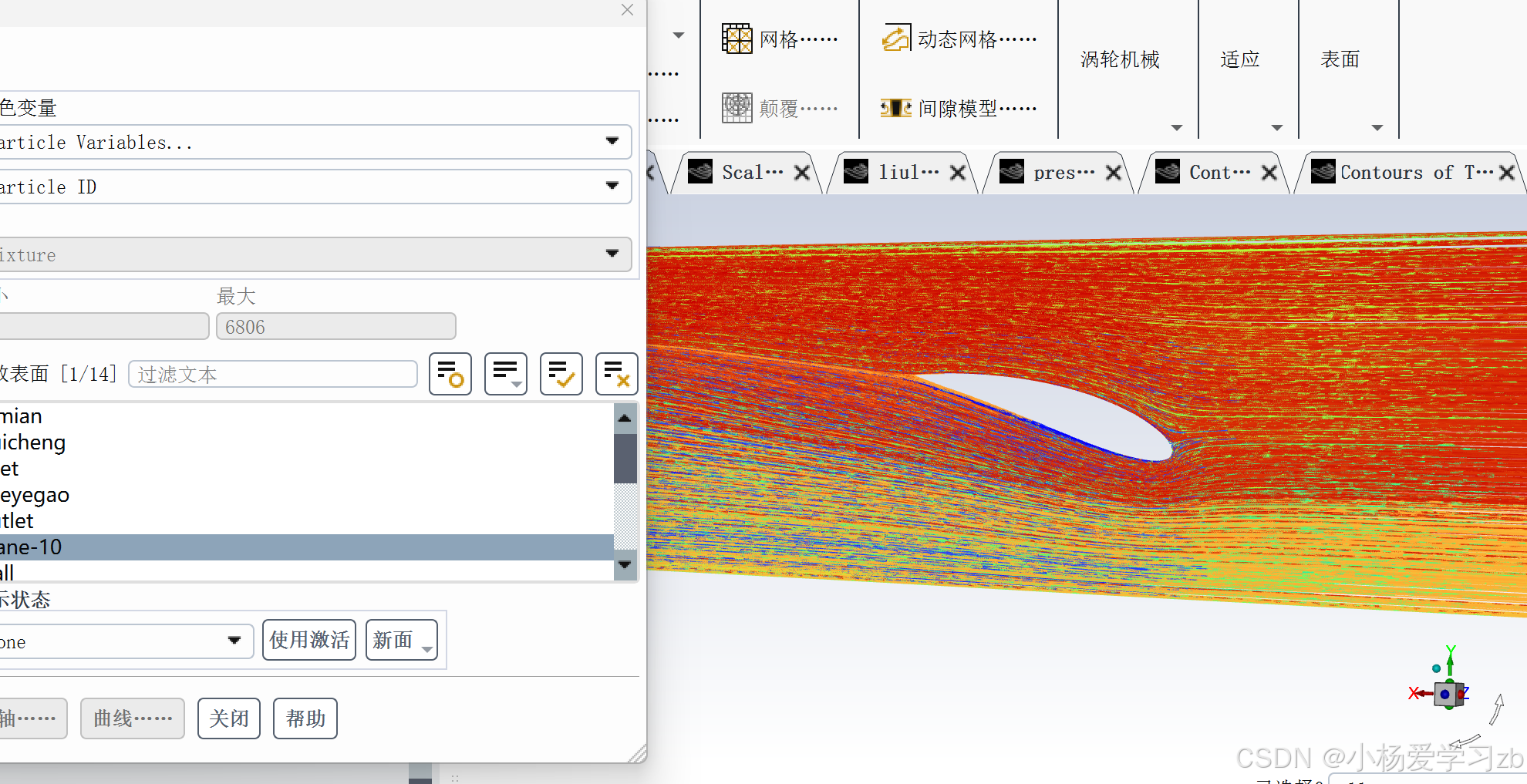

有的时候会用到迹线，一般是看速度分布。

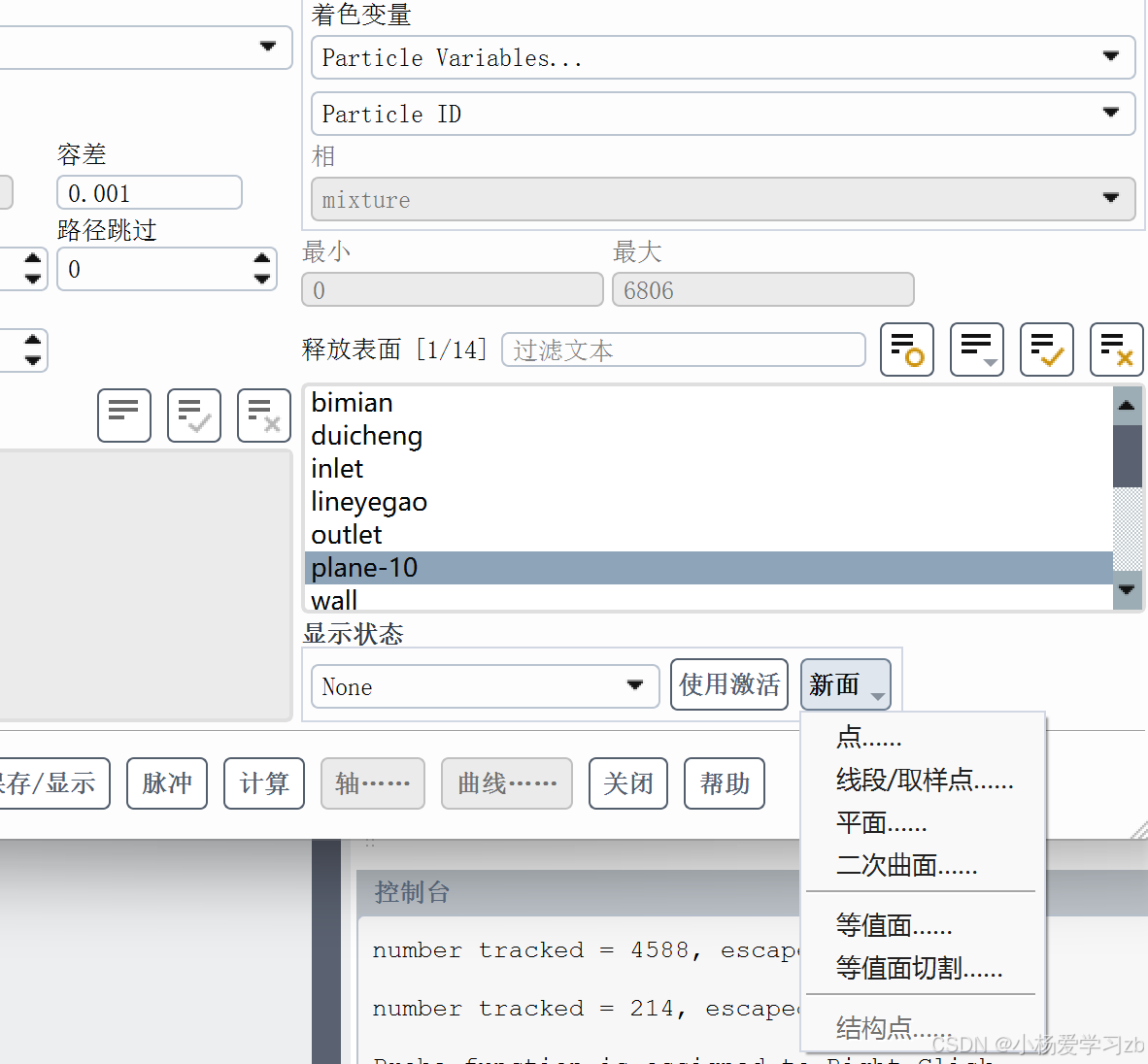

这里如果想看之前没有命名的东西，就可以设置新的面，比如XY轴YZ轴等，按照需求可设置。

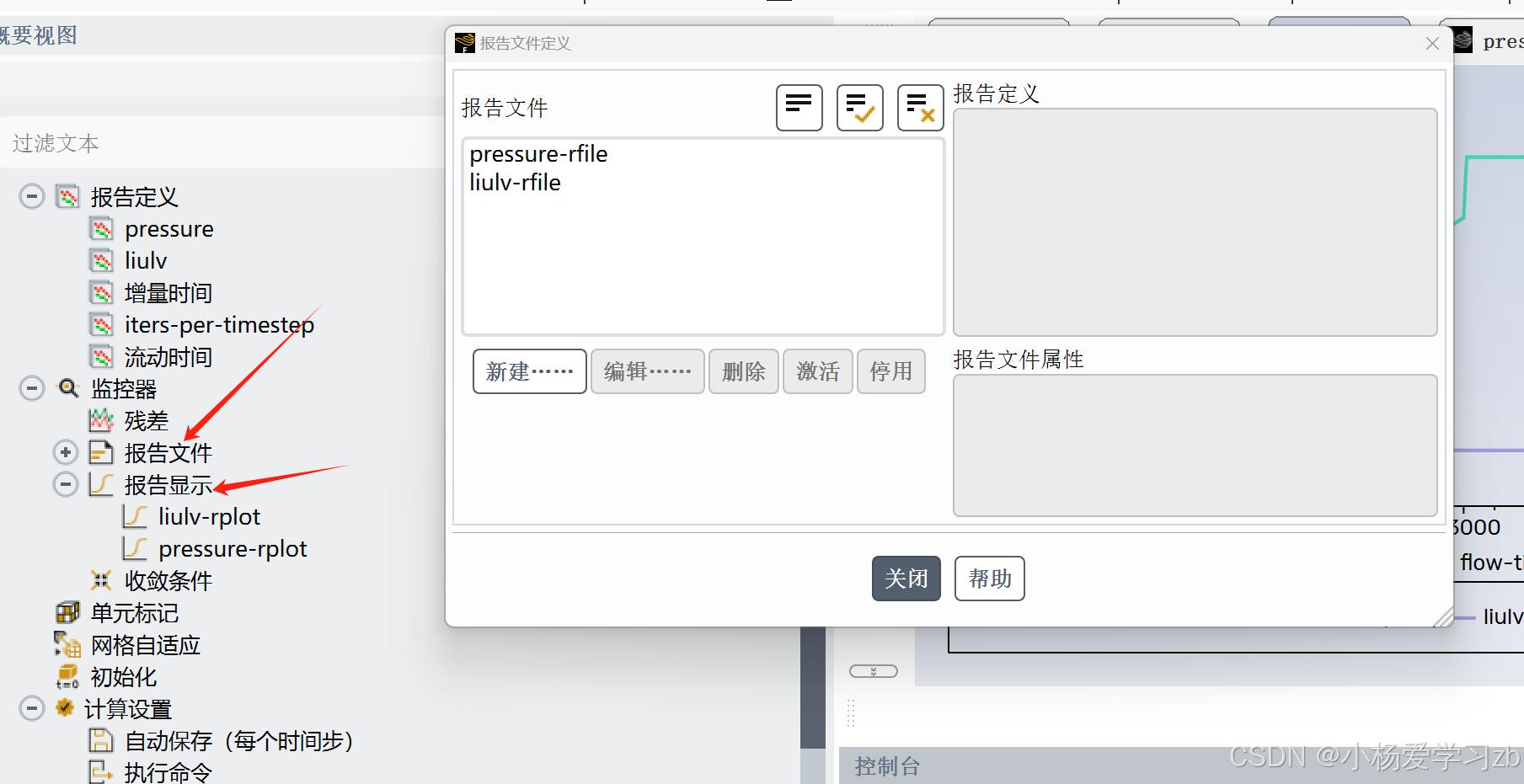

报告文件的设置：这里主要是用来生成些数据文件（画坐标轴的图）最后在报告显示里可以看。记得设置的时候可以勾选在控制台显示。我感觉与XY 图比较类似吧。他们的区别我搜索了一下，如下：

1. 用途不同

• 报告文件

  • 以文本格式（如.txt）存储模拟结果的统计数据（如积分、平均值、力、流量等）。
  • 常用于记录关键参数的变化趋势（如时间步长、迭代次数等），方便后续数值分析或生成报告。
  • 例如：监测某截面的质量流量随时间的变化，或记录残差收敛过程。

• XY 图

  • 以二维图形（如曲线图、散点图）直观展示数据间的关系。
  • 可实时显示模拟过程中的变量变化（如速度、压力、温度等），支持交互式调整坐标轴和样式。
  • 例如：绘制速度随时间的变化曲线，或比较不同工况下的残差收敛情况。

2. 数据形式不同

• 报告文件

  • 存储原始数值数据，无图形信息。
  • 数据格式结构化，便于导入 Excel、Python 等工具进一步处理。

• XY 图

  • 以图形形式呈现数据，包含坐标轴、图例、曲线样式等可视化元素。
  • 可保存为图像文件（如.png）或数据文件（如.xy），但.xy文件仅包含数据点，需通过 Fluent 或外部工具重新绘制。

• 报告文件：适合存储精确数值数据，用于后续计算或生成报告。
• XY 图：适合可视化数据关系，快速观察趋势或验证模型收敛性。
