ST-link/V2引脚定义

已于 2024-01-11 14:20:58 修改
阅读量1w 收藏 23
点赞数 4
分类专栏： # STM32 文章标签： stm32
于 2020-02-22 21:52:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yangshengwei230612/article/details/104451412
版权

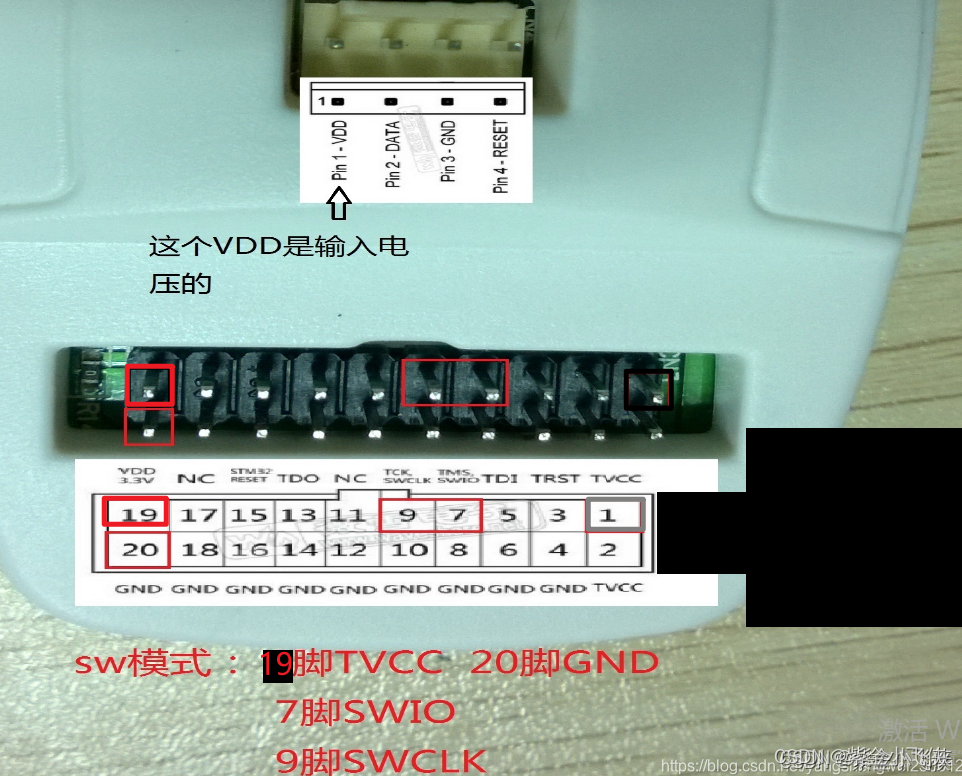

在这里插入图片描述

STM32:

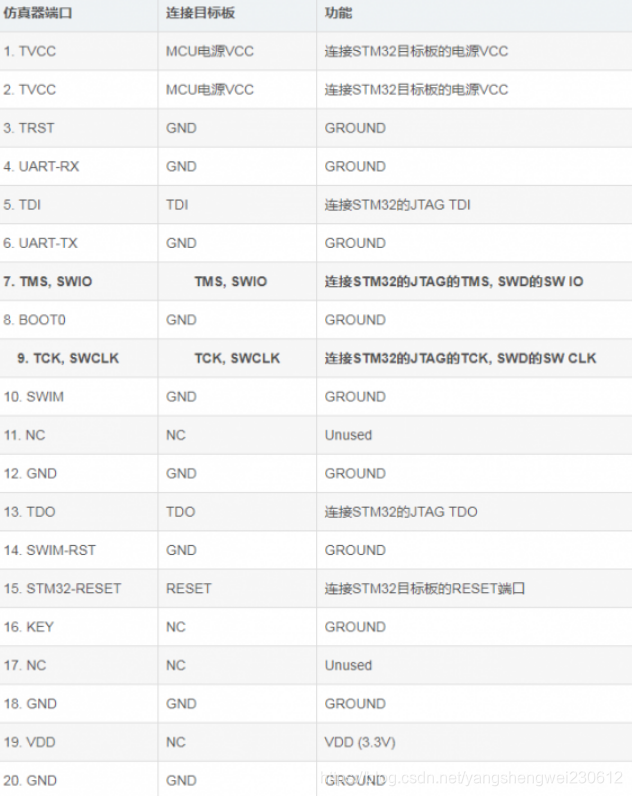

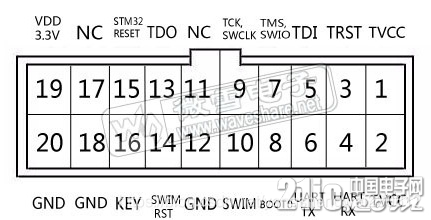

下面是ST-Link/V2 JTAG/SWD标准的接口排列：
在这里插入图片描述
在这里插入图片描述

STM8:

由于STM8的SWIM接口只需要4根连接线，所以ST-LINK/V2连接至STM8目标板时需要注意连接位置。

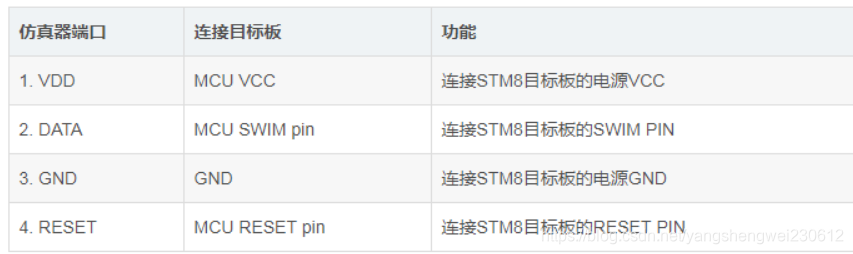

下面为ST-Link/V2 SWIM接口定义：
在这里插入图片描述
LED状态说明

  • 闪烁红色：ST-LINK/V2连接到计算机后，第一次USB枚举过程
  • 红色：ST-LINK/V2与计算机已建立连接
  • 闪烁绿色/红色：目标板和计算机在进行数据交换
  • 绿色：通讯完成
  • 橙色（红色+绿色）：通讯失
