基于ws协议的某音直播弹幕

前言

免责声明:

本文内容仅供学习交流使用,本文章旨在学习直播间的websocket技术和protobuf协议，完善我们Chatbox，请勿用于其他用途, 如因使用本文内容而产生任何问题,后果自负，如若侵权，请联系
3215421266@qq.com删除

前文链接:
https://mp.weixin.qq.com/s/DVbc2IJ0H466OD9z6ac0Rw

先看效果

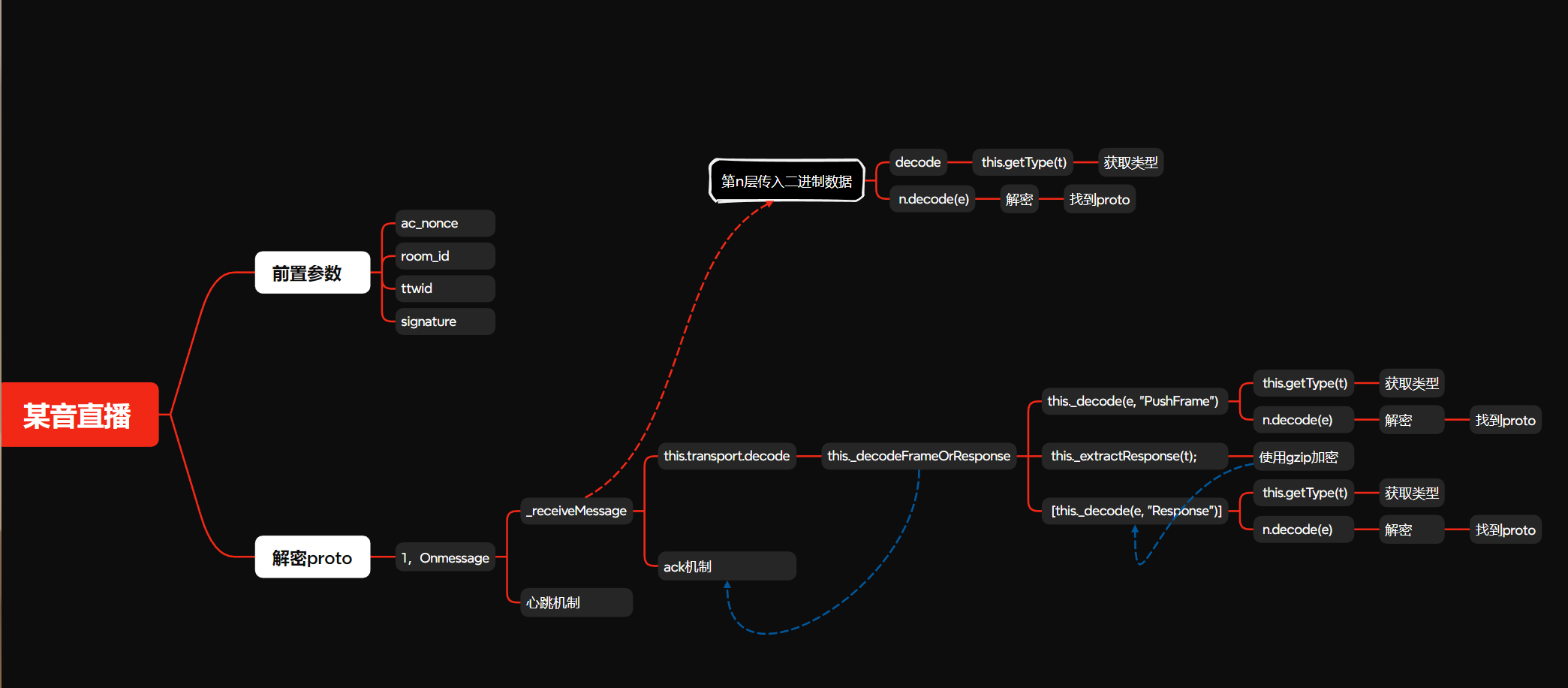

本文思维导图

通过本文你将学会
:

• ping(心跳机制)
• ACK确认机制
• gzip加密技术

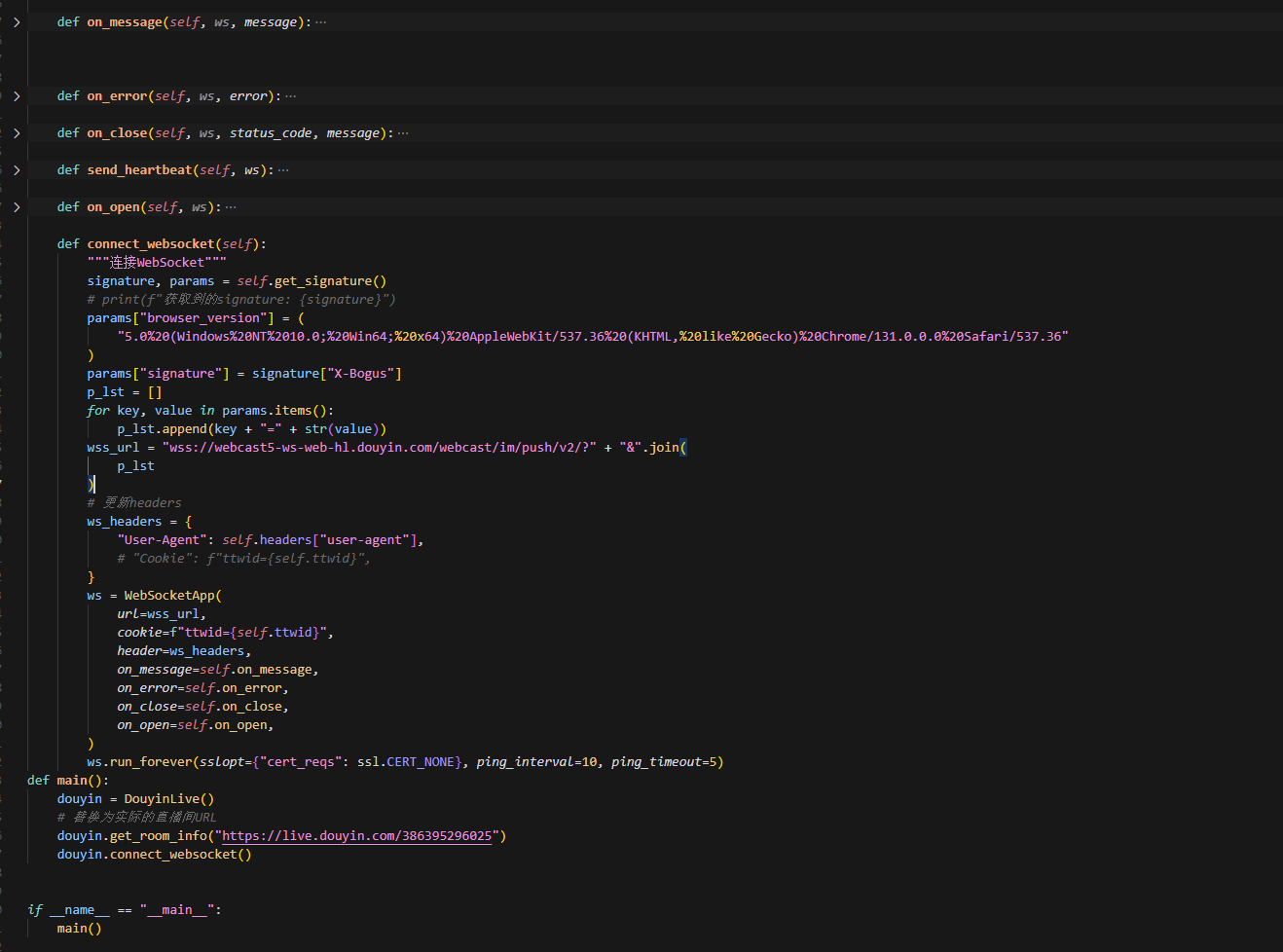

  之后我们就可以用python中websocketapp模块，构成websocket请求

此时运行改程序

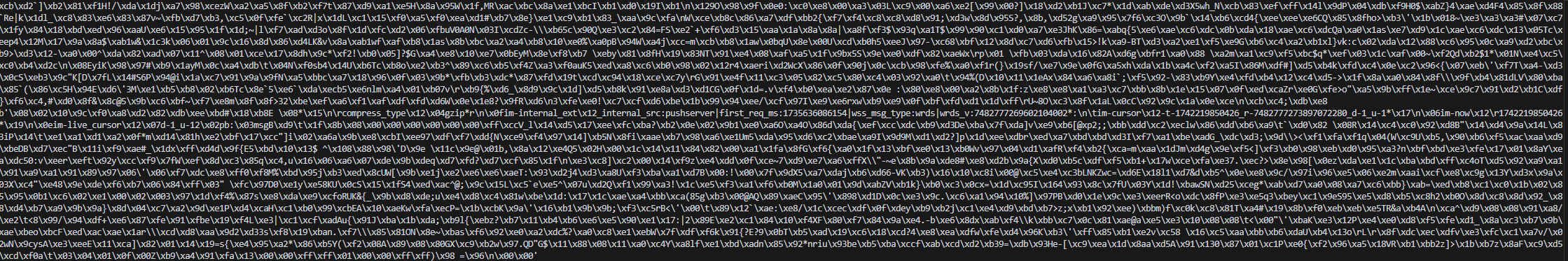

我们在on_message里面打印，发现全打印的是二进制文件

具体原因可以看我上一期文章:https://mp.weixin.qq.com/s/DVbc2IJ0H466OD9z6ac0Rw
原因是使用了protobuf进行文件结构的构建和传输

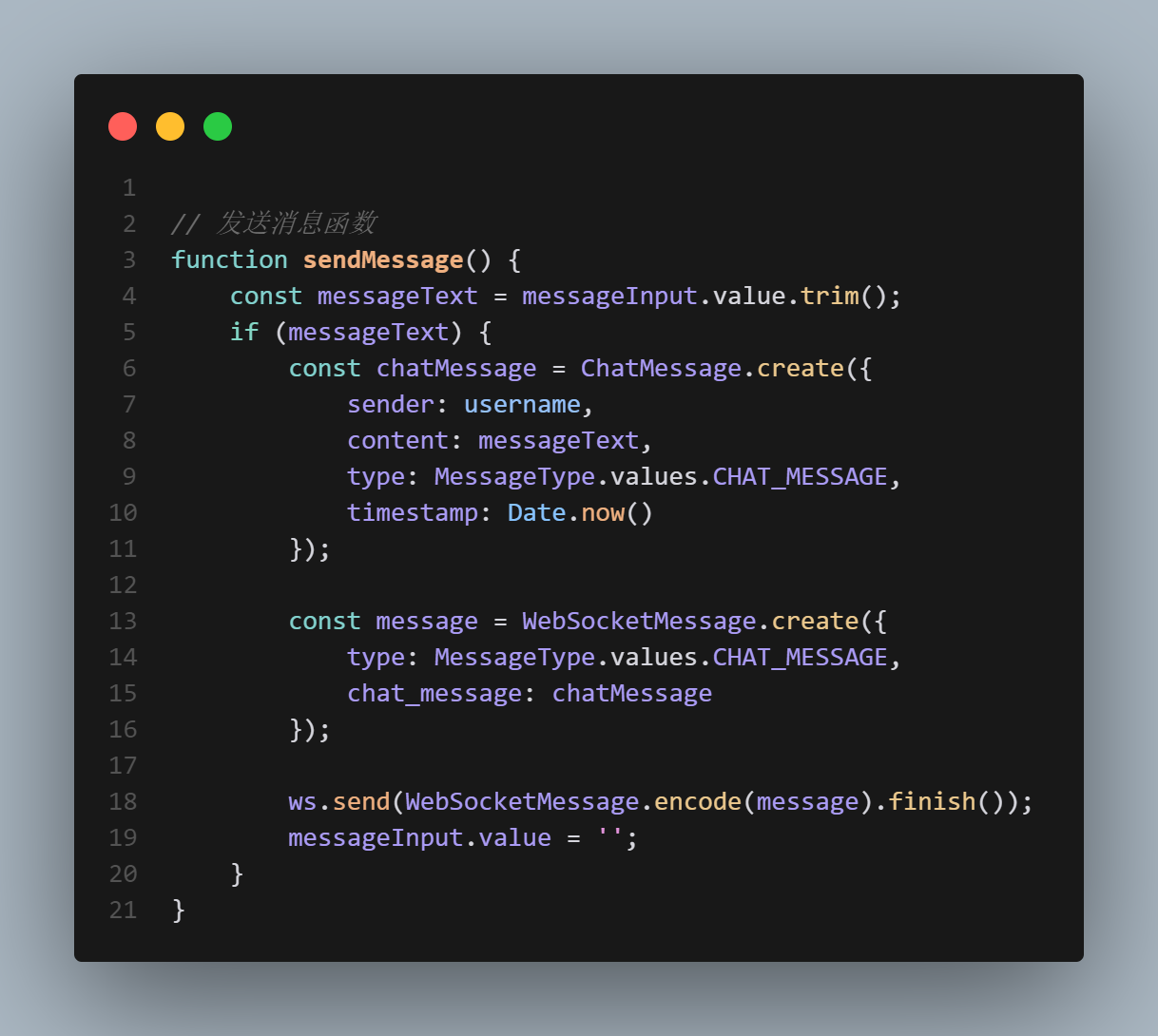

看一下我们自己写的Chatbox

发现我们传输的时候二进制了

我们看一下某音是如何传输的

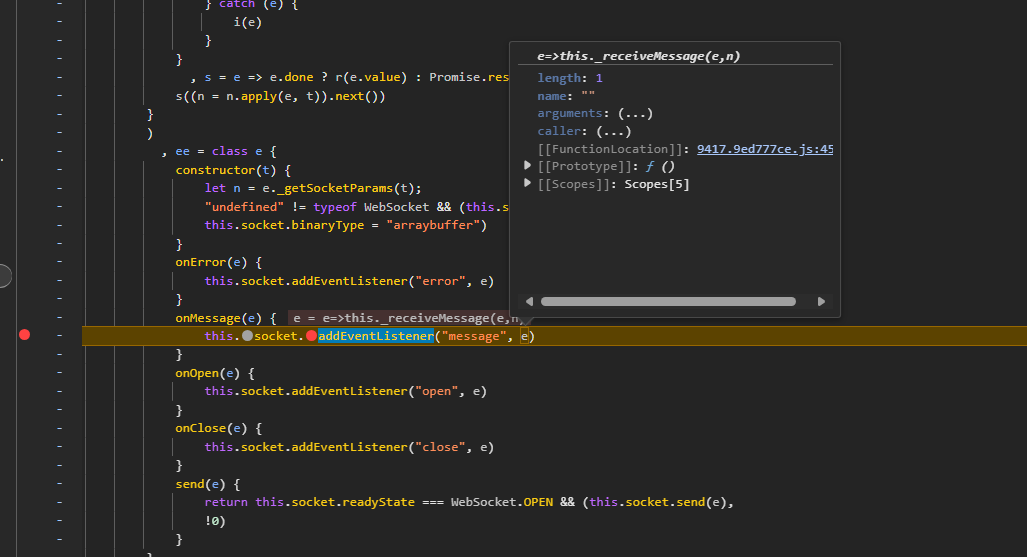

我们直接在onMessage里面打上断点，进入e方法

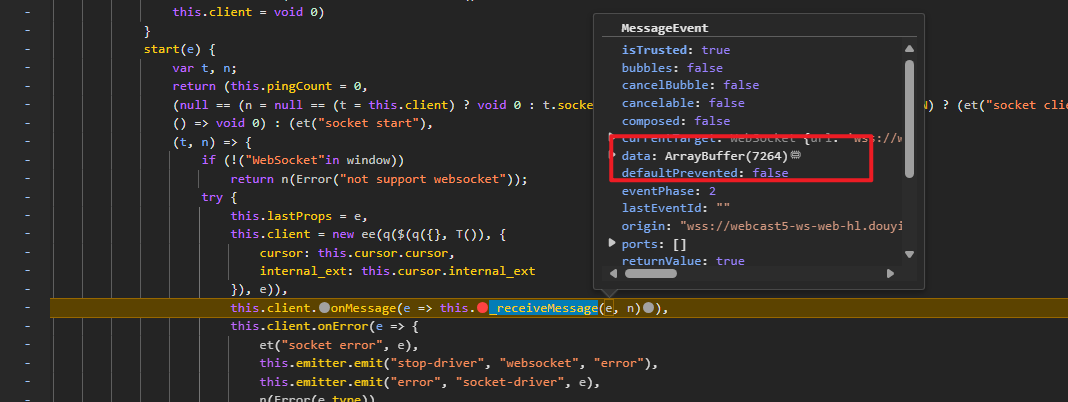

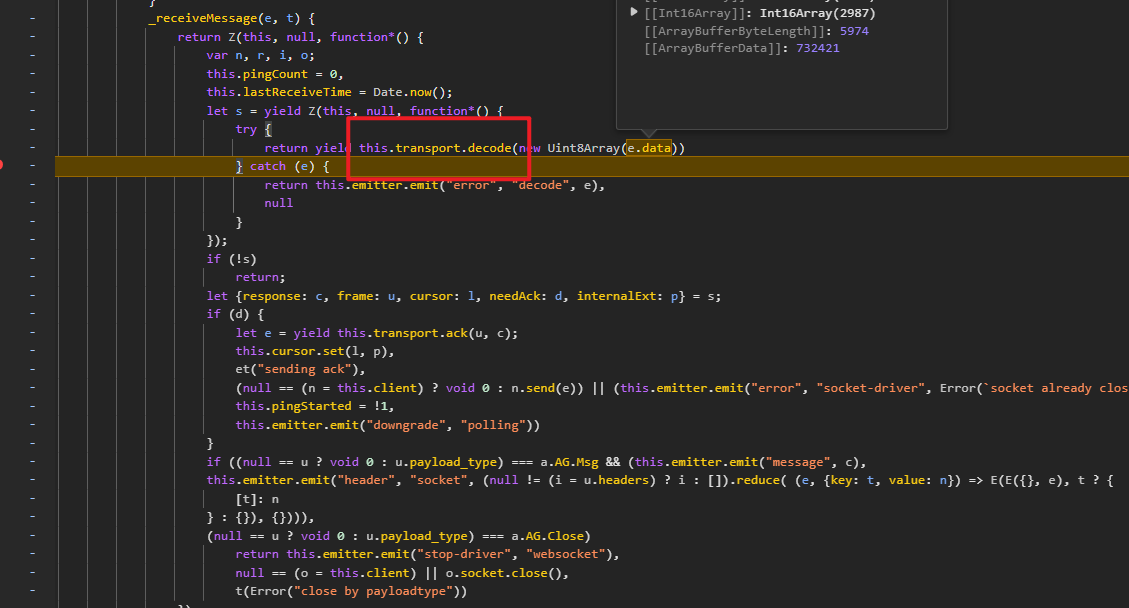

1.进一步进入receiveMessage方法

发现里面传的第一个数据即二进制数据

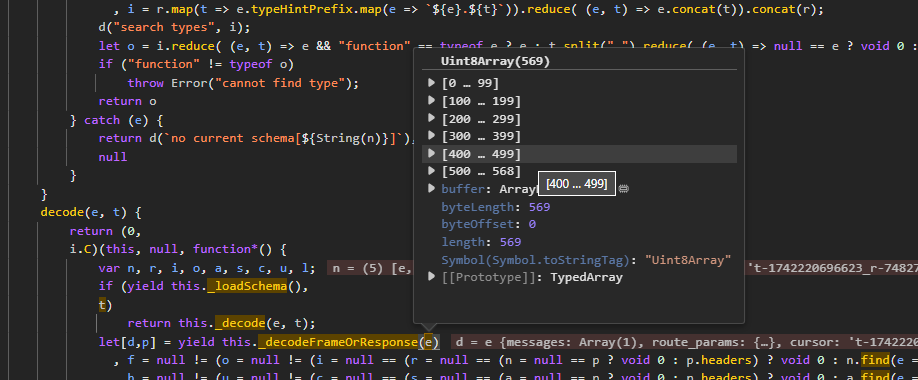

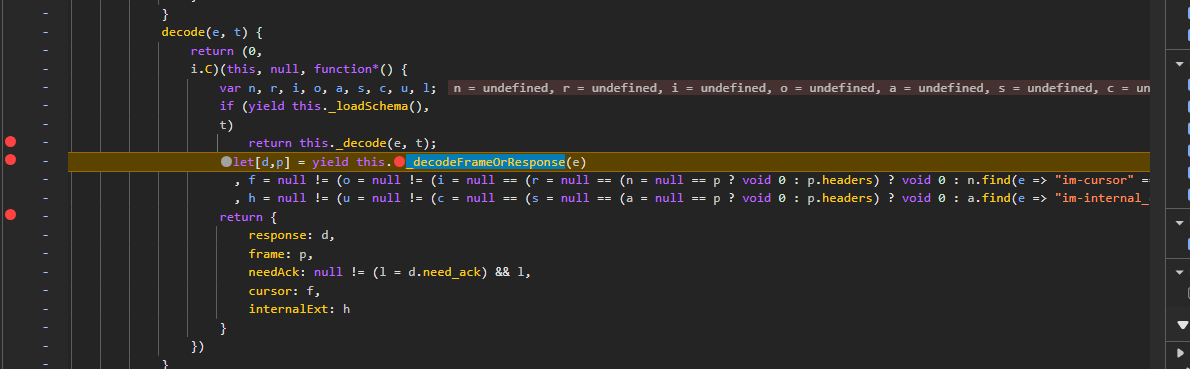

2.1在transport.decode里面解密了,进入里面
发现他断到了decodeFrameor…方法里面

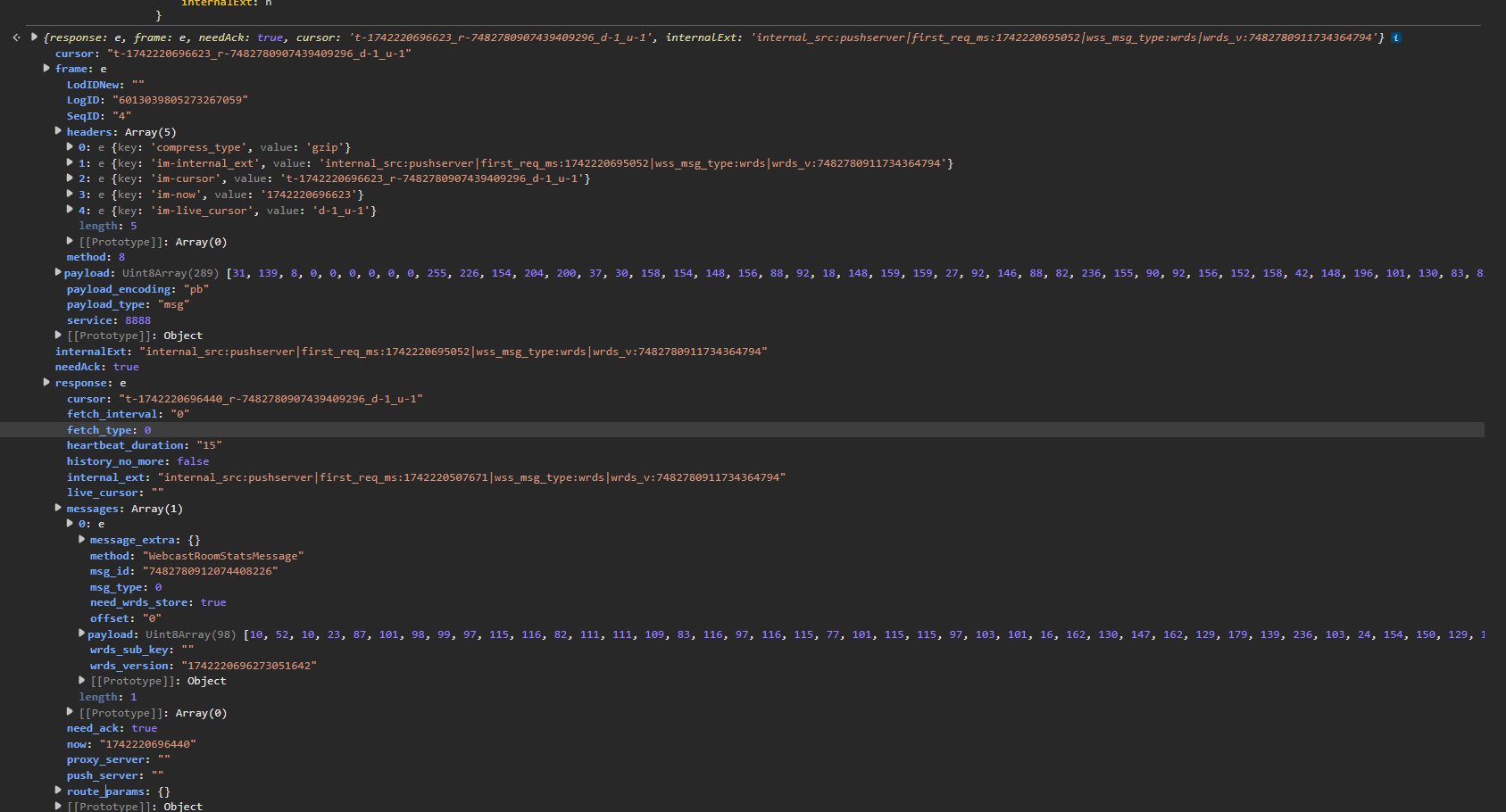

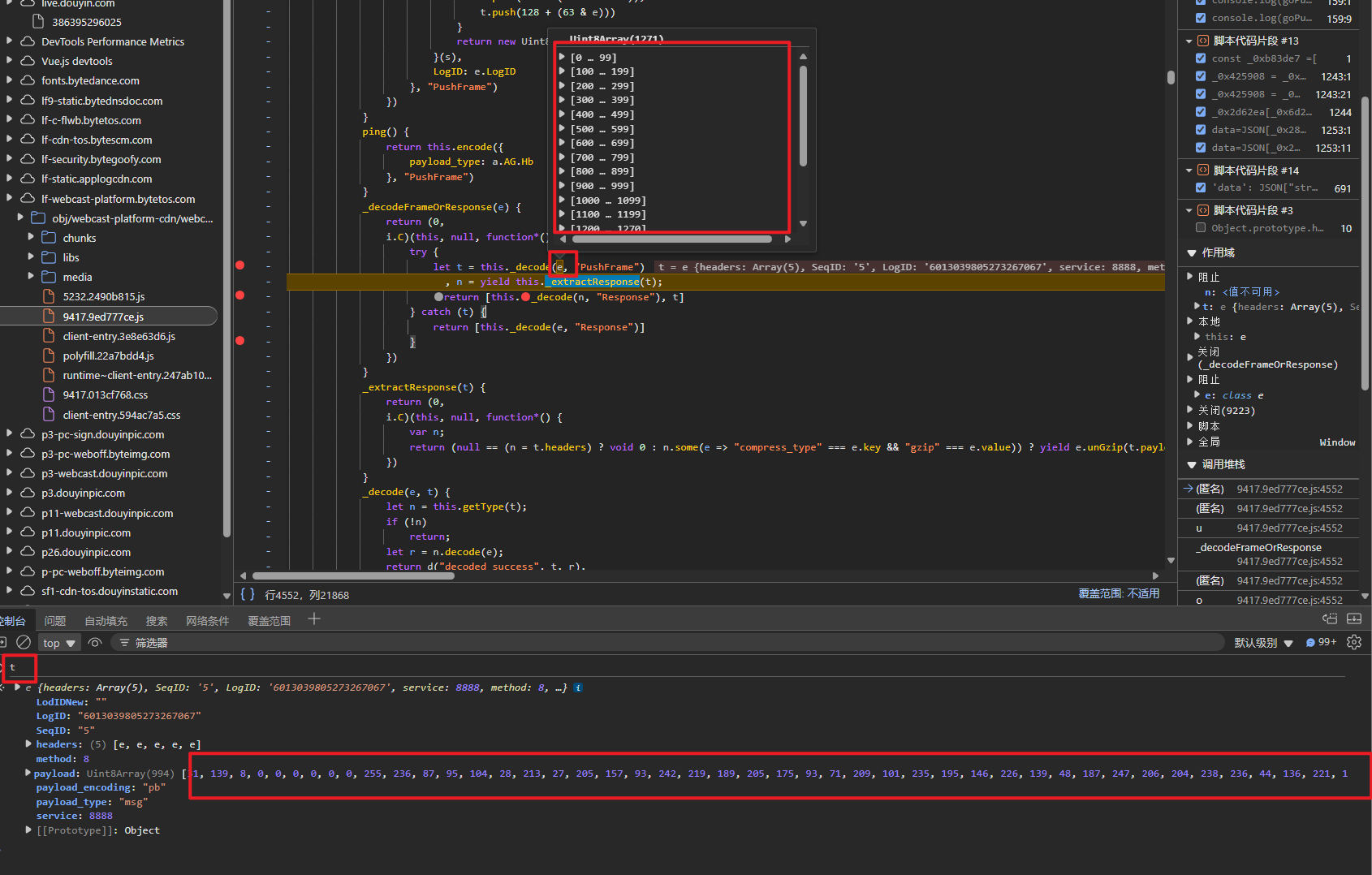

我们先看一下这个函数返回值是什么

里面可以看到有一些明文数据了，也有一些如payload一样的二进制数据

而我们传进去的参数e是二进制数据，那么我们大胆猜测该数据在_decodeFrameOrResponse中进行加密（解密）,
我们跟进去看看

3.0

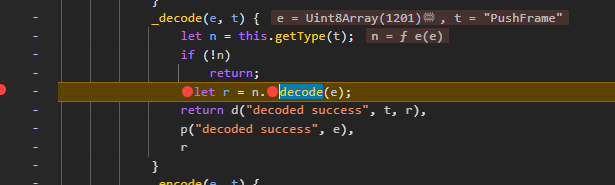

发现t函数传入是二进制，输出却有一部分明文，跟进去看看

3.0.1

3.0.1.1继续跟进去

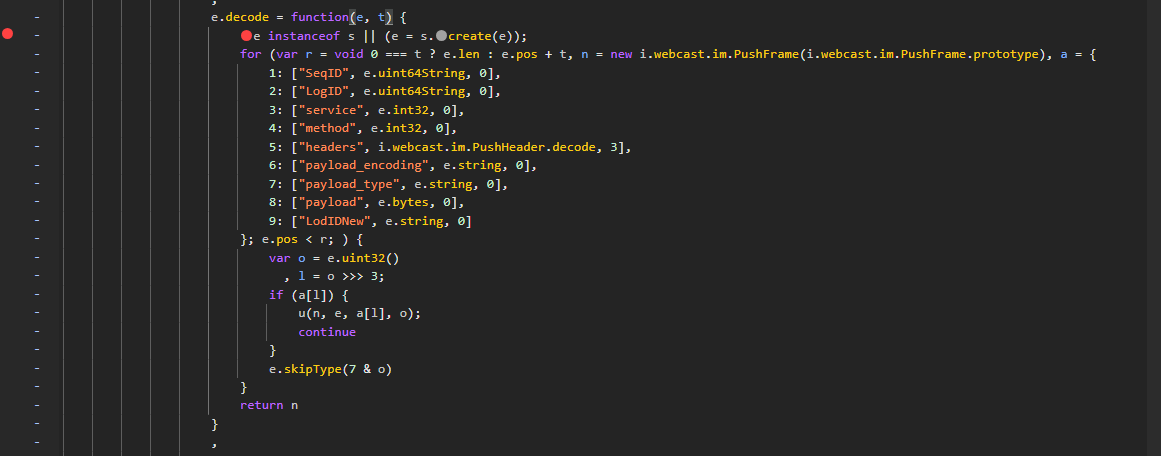

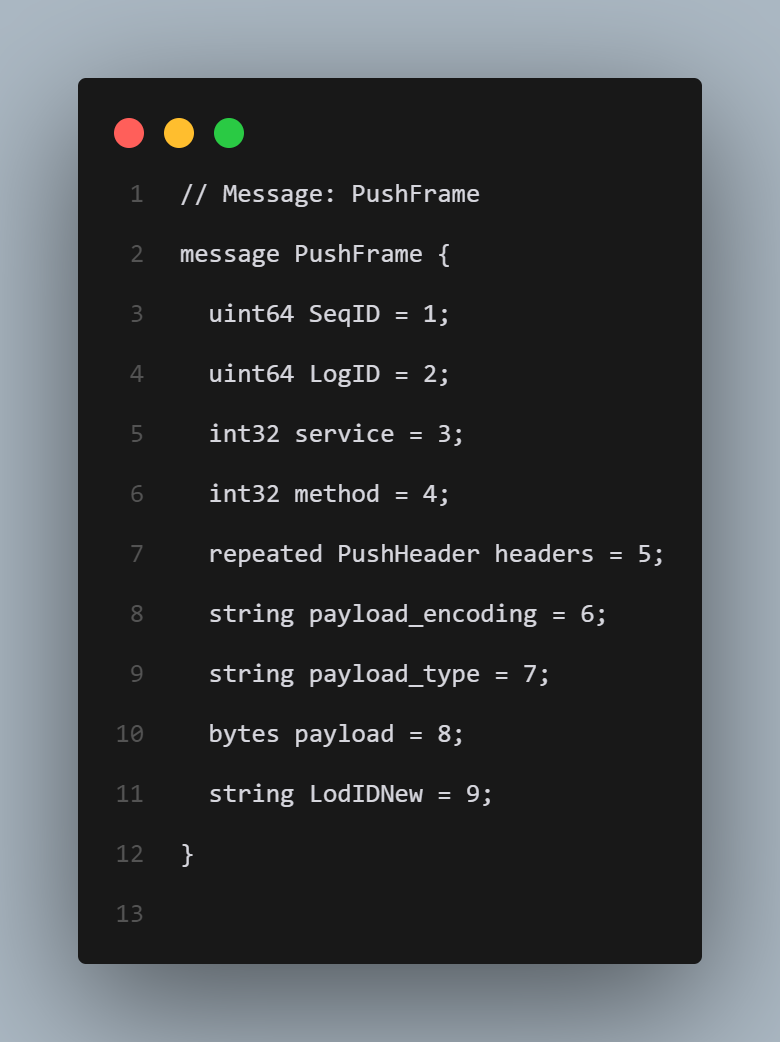

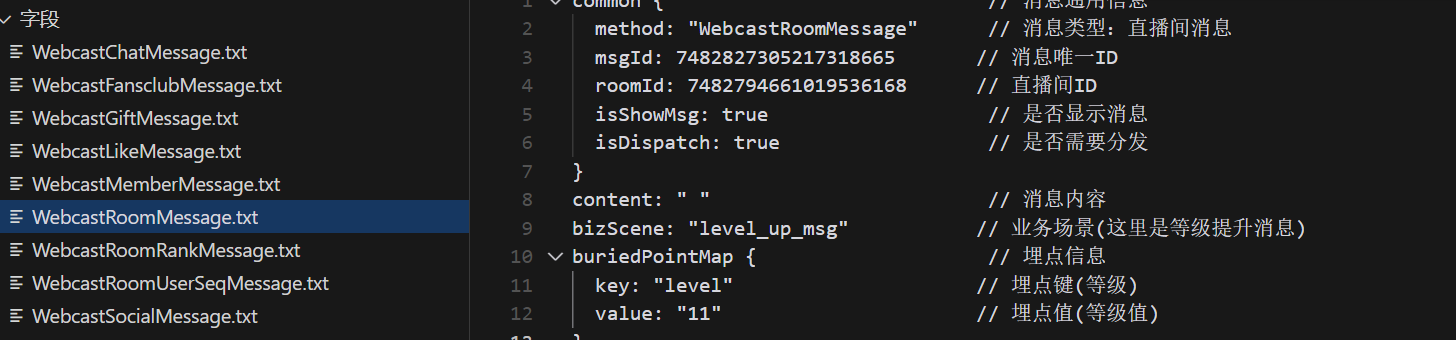

即发现他是怎么定义数据的，我们按照他的形式定义proto文件

其他参数也这么找

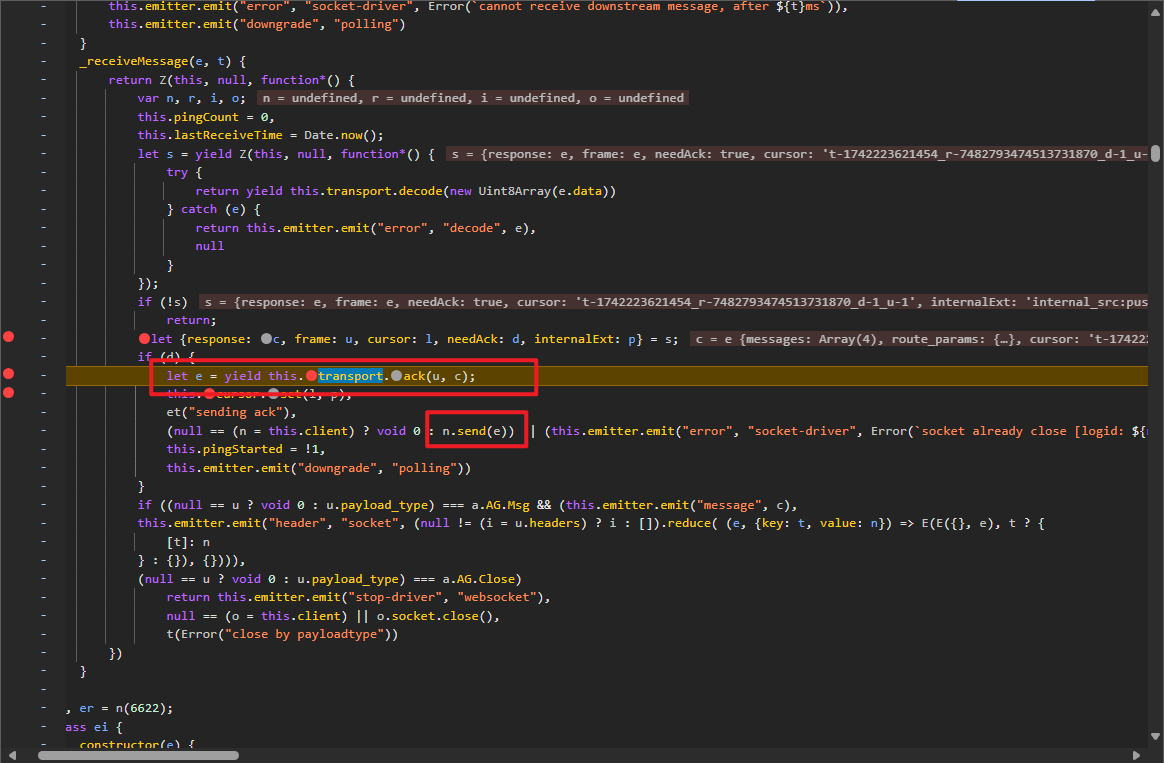

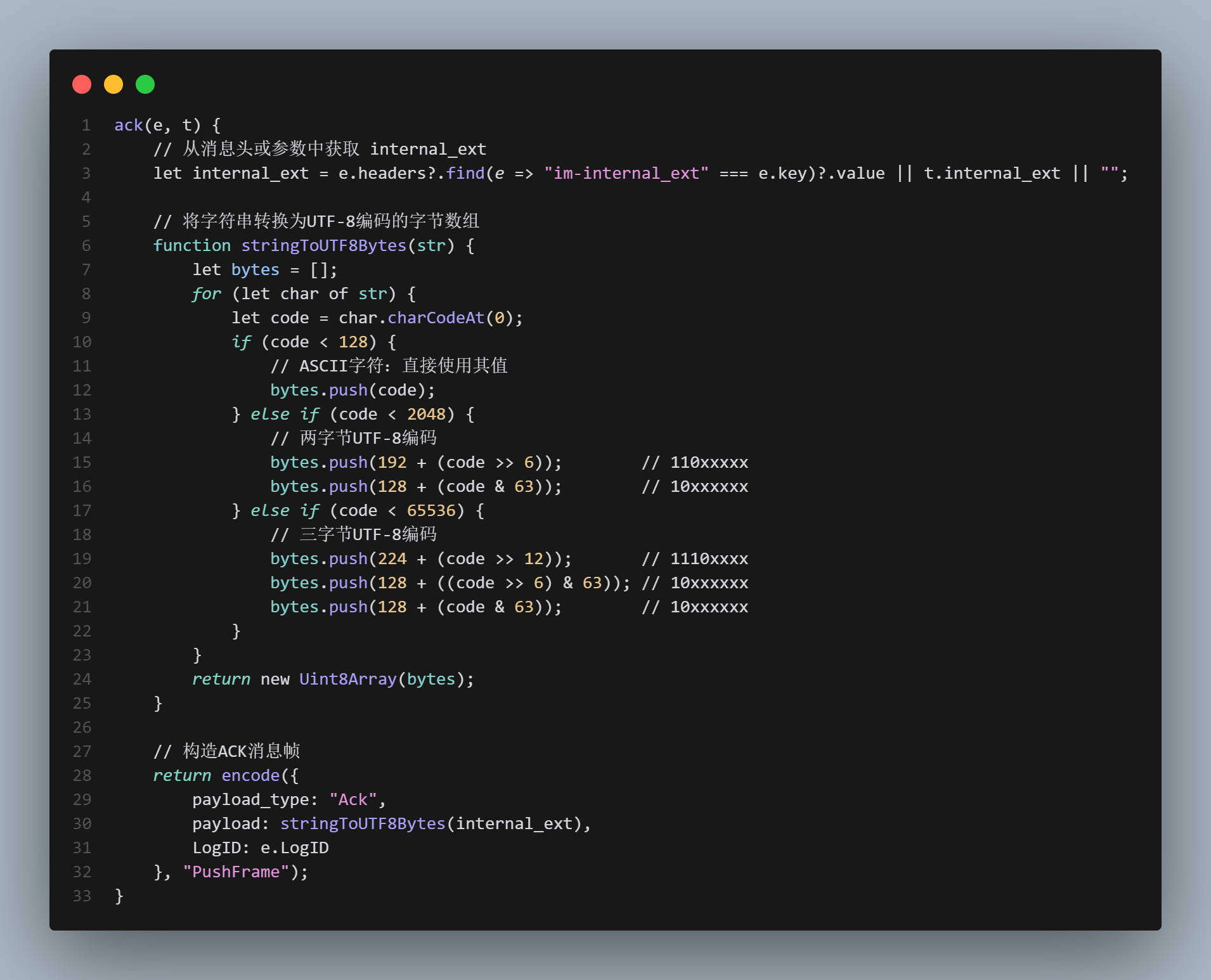

2.2发现有个ack的东东，并且websocket也发送了这个包，那么有啥用捏，点进去看看

2.2.1

返回一个自己之后发送了，经查询该ack是

ACK确认机制：

• 确保消息的可靠传递
• 让服务器知道客户端是否成功接收消息
• 维护消息的顺序性和完整性
  ok，继续回到2.0后面就没啥了
  我们回到1.0

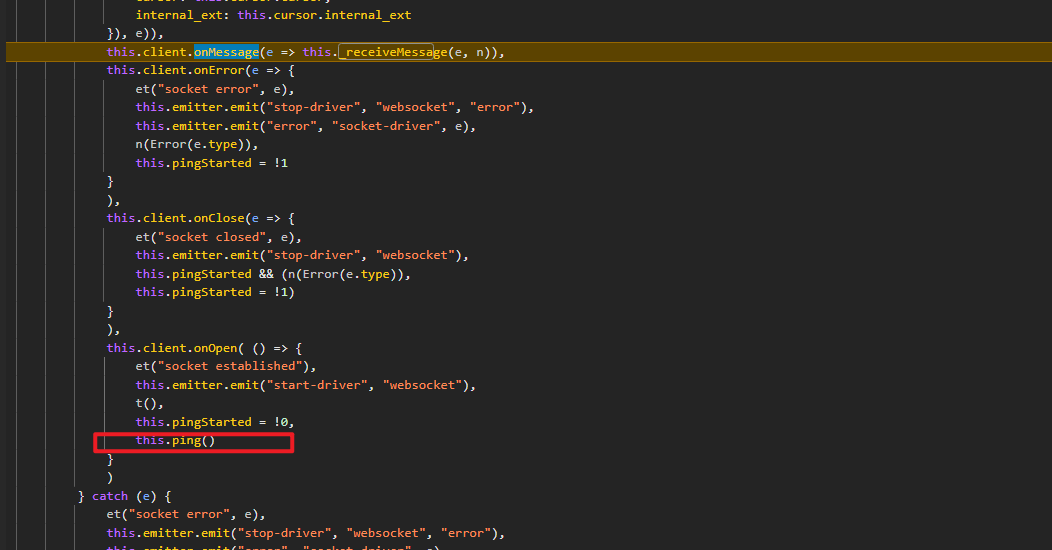

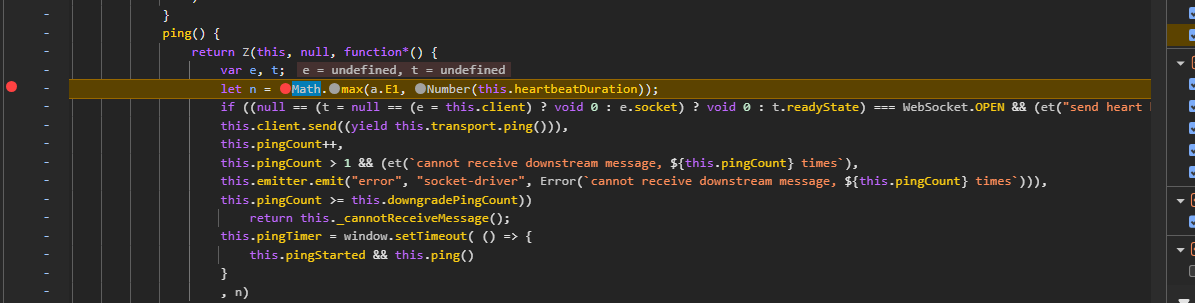

1.1 onopen里面发现了ping（）函数

1.1.1跟入看看
发现他也发送了这个包

查询心跳机制：

• 保持WebSocket连接活跃
• 及时发现连接断开
• 防止因网络设备（如防火墙）的超时设置导致连接被关闭

基于此我们找到了所以proto文件和机制

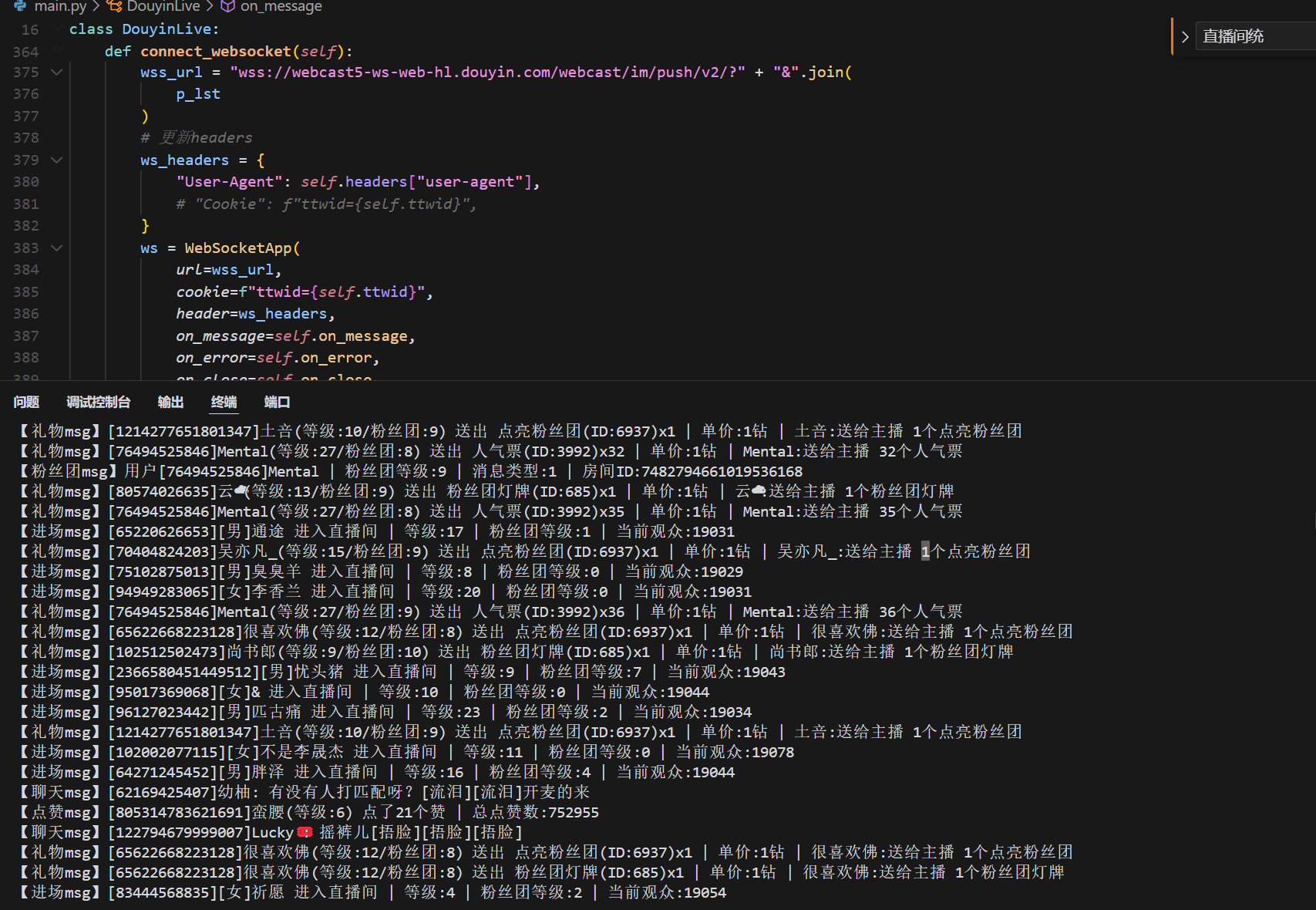

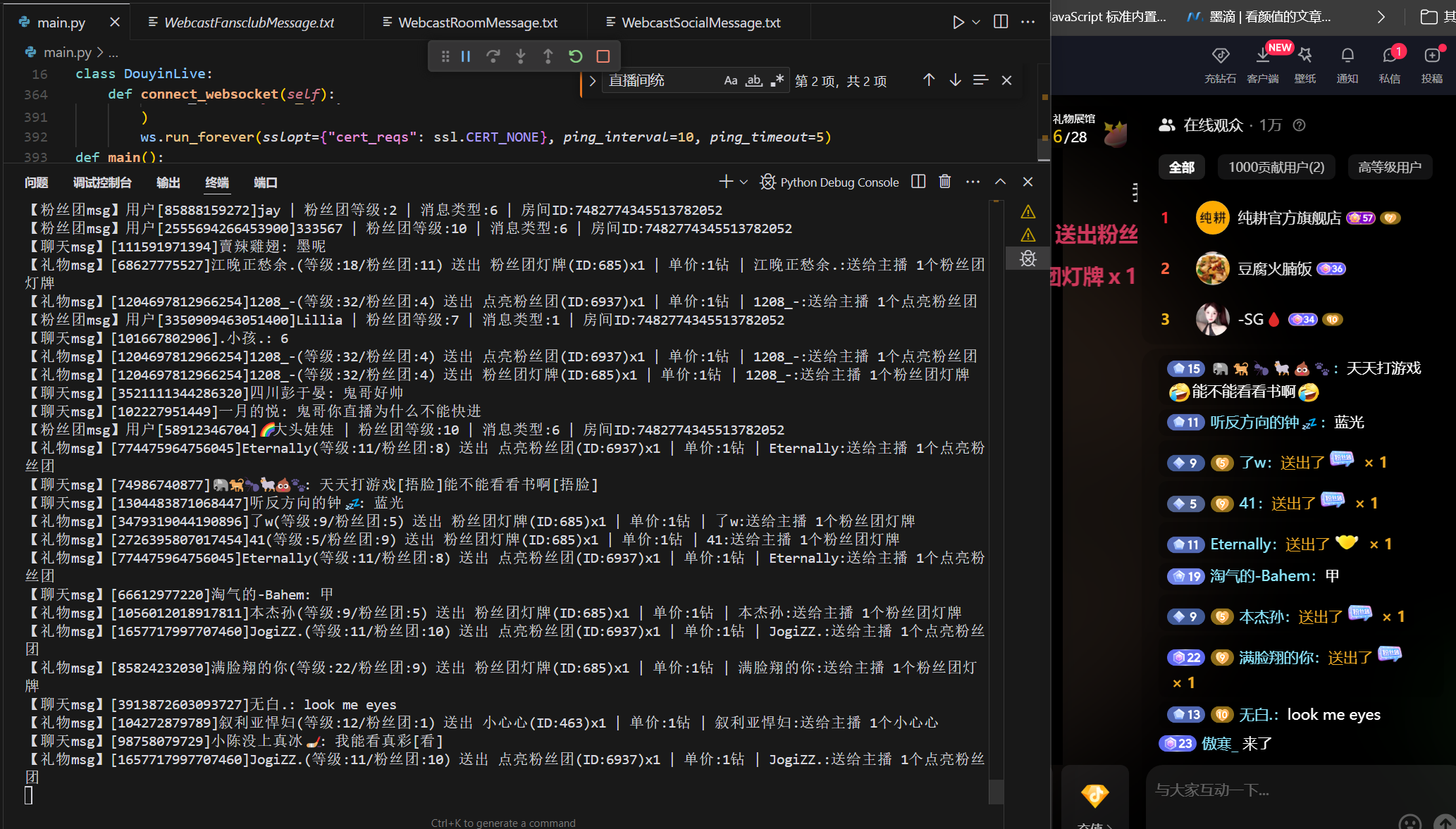

接下来连接websocket即可，最终效果如下图:

在本文我们通过学习某音直播弹幕技术，主要进行了一下三步:

• ping(心跳机制)
• ACK确认机制
• gzip加密技术

我们将在本系列下篇文章引入进我们的Chatbox

项目地址：https://github.com/mingheyan/Chatbox 将持续更新
