OrangePi AiPro初体验



OrangePi AIpro是香橙派联合华为一起做的AI的开发板，用于AI智能生态的建设。

这周终于拿到了开发板，于是马上打开，看看这个心心念的华为chip的 AI板到底如何。

所有硬件如下图所示：

一个包装盒子，盒子比较坚固，带有一个厚厚的海绵，这样保护板子不会被粗暴的快递公司所损坏。

一个电源，功率60瓦，这个开发板还是比较厚道了，有些开发板居然学习苹果手机，连电源适配器都不带，增加客户的难度。这个电源做工看着不错！为orange公司点赞，有心了。

最后看这个开发板，整个板子的做工比较扎实，焊点清晰，干净。但是wifi天线有些粗糙，没有做成标准天线的形式（不过后来听说有个与这个板子搭配的盒子，做成这个形式是方便安装到那个盒子中去，有感兴趣的可以去官网查看）。

下面开始仔细研究这个板子。

核心chip介绍

orangeAi pro开发板采用华为昇腾310B，是4核64位A55+AI处理器的核心，可以提供INT8的8TOPS算力或者Float的4 TFLOPS算力，性能比较强悍。这个板子采用8G LPDDR4X的低功耗内存。

开发板介绍

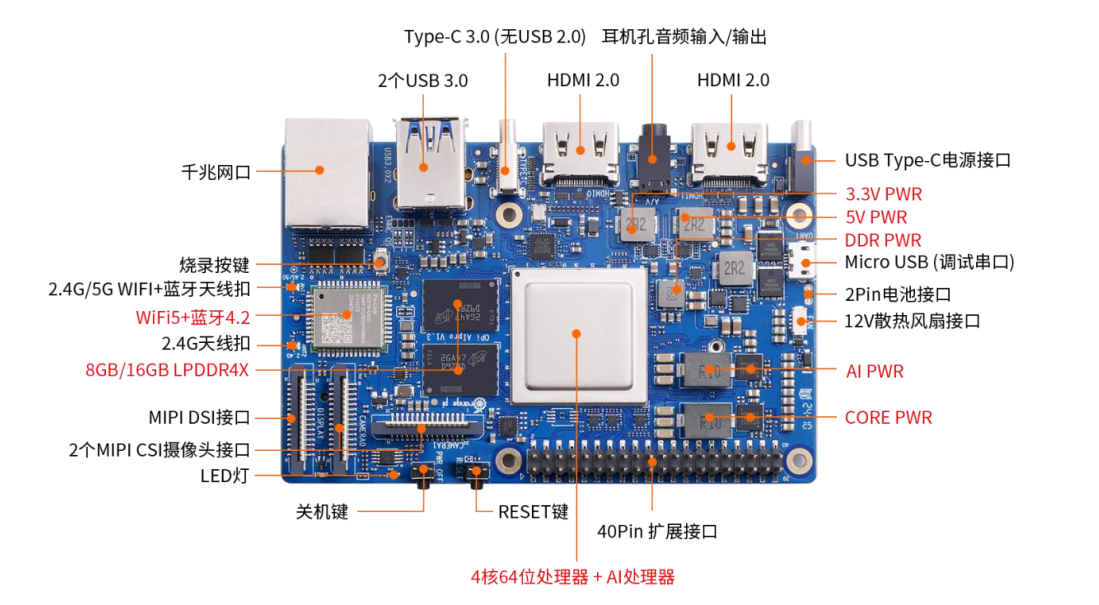

开发板的正面视图如下所示:

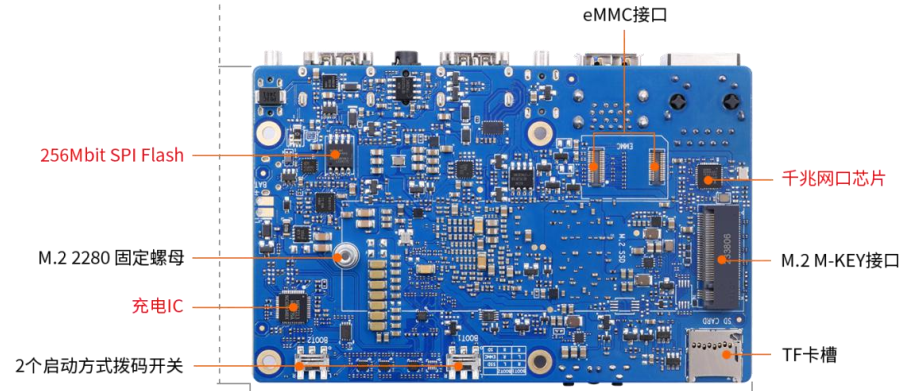

开发板的背面视图如下所示：



板子有蓝牙/WIFI, 3个USB接口，千兆网口，MIPI DSI接口可以连接显示屏，2个MiPI CSI摄像头接口。

这个板子比较有特点的是可以自己插入emmc和ssd，第一次见到这样的板子，一般的板子都是在板子上焊接的emmc，很有心。不错，不错！

与树莓派一样，留出一组gpio，既可以作为gpio，又可以做一些简单的通信（spi等）用于控制外设，可玩性比较高。

板子有两路HDMI, 这个对于视频应用比较友好。昇腾310B支持硬解H265, 配合这两路HDMI接口，可能满足许多用户的需要了！后续有空，测试一下H265的能力！

板子上的debug串口直接接到了CH343P上，usb转串口，这样找到一条microUsb线则能进行调试了。很贴心的设计！debug串口就是我们这些嵌入式工程师的生命线，许多时候需要debug串口来查看系统的问题。这个板子，不需要额外的usb转串口的工具，直接在开发板上layout了CH343p，真是感谢layout板子的兄弟了！

烧录系统

系统支持tfcard, emmc, ssd启动方式，我手头没有emmc和ssd子卡，所以没有办法进行这两个测试。香橙派公司赠送了一张32G sandisk的TF卡，所以我采用TF卡来烧录系统。

1. 首先下载ubuntu软件烧录包,下载地址为:

https://pan.baidu.com/share/init?surl=csbugZiKsuL_NHCOmyi1BA&pwd=ma6z

这里有两个ubuntu版本，我们选择ubuntu22.04_desktop_aarch64的版本

2. 下载工具balenaEtcher

香橙派官方推荐使用balenaEtcher作为烧写image到TF卡的工具。

balenaEtcher的官网访问很慢，可以百度找到国内的网站去下载。

3. 烧录过程请参看参考文档1中的用户手册，比较简单。

注意，烧录完成后，balenaEtcher会进行文件完整性效验，我烧录两次，但是完整性验证都失败了。后来我直接拿去跑，还是能跑的！！

4. 将开发板的boot的两个拨码开关都拨到最右边，然后插入TF卡，连接debug串口，连接显示器到HDMI0
5. 启动，从debug串口中看到系统启动起来了

但是显示器没有显示.......奇怪

更换了两根HDMI线，依旧没有输出.......

最后将显示器强制设为数字输入，则UI出来了

开心.........

6. 插入USB键盘和鼠标

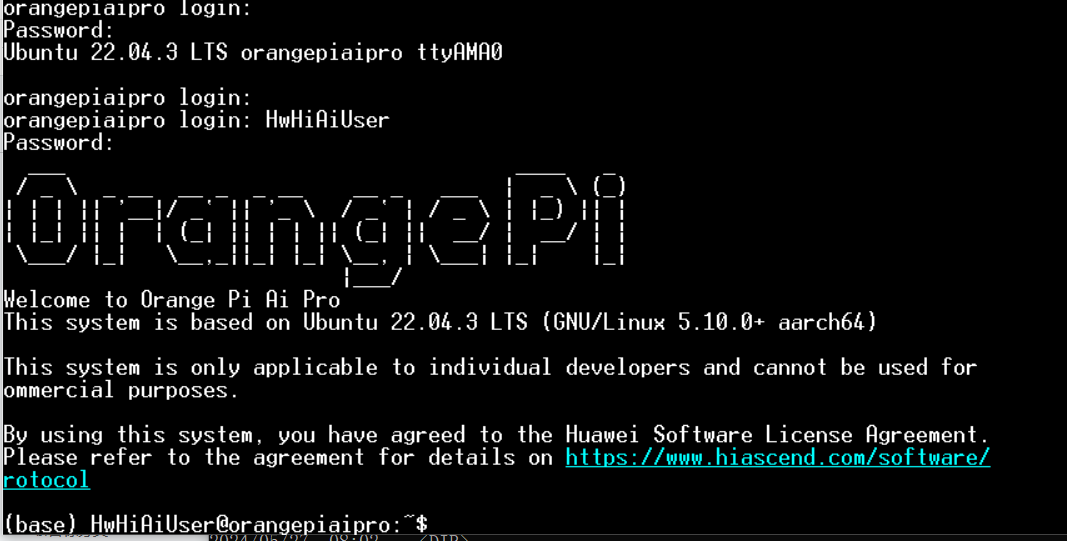

7. 登录系统，密码为Mind@123
8. 链接为Wifi, ping www.baidu.com ,显示网络连接成功

系统简单测试

1. 查询系统内存

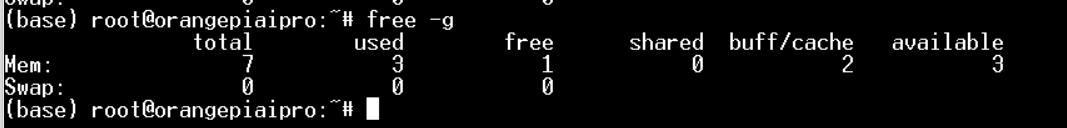

使用free -g ，可以看到系统内存为8G,

2. cpu-info

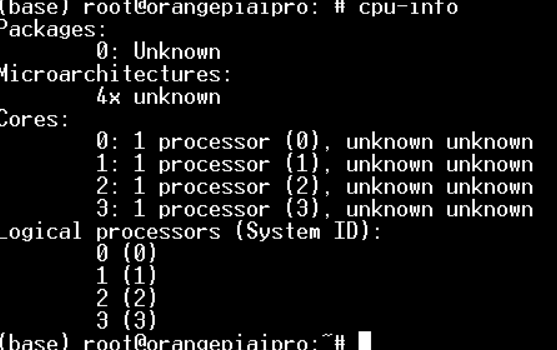

看到cpu为4核心，但是核心类型无法识别，网上有些资料说这个cpu是Arm cortex-A55

注意cpu-info需要安装

3. cpufreq-info

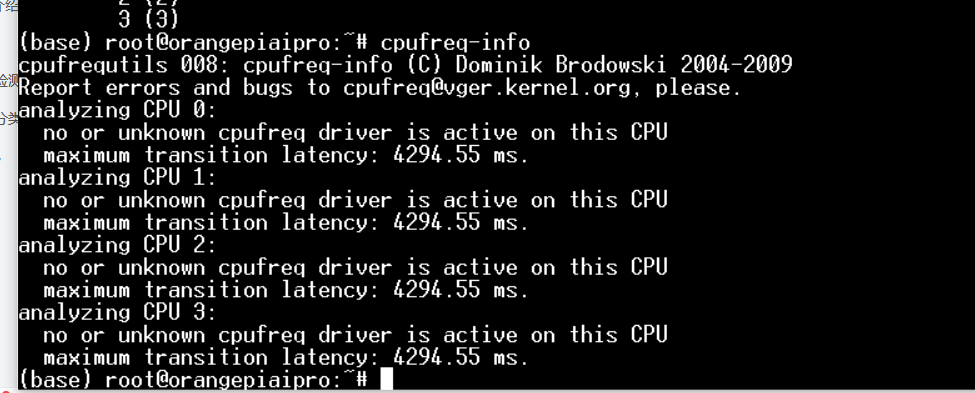

看到cpu频率无法识别

4. npu-smi命令

这个命令是华为独有的吧？用来配置control cpu和ai cpu的分配数量。

开发板使用的昇腾310B这个芯片有四个cpu,这4个cpu既可以配置为control cpu，也可以设置为ai cpu。control cpu就是作为普通的cpu使用。ai cpu就是给ai npu调度任务使用。

输入命令: npu-smi info -t cpu-num-cfg -i 0 -c 0

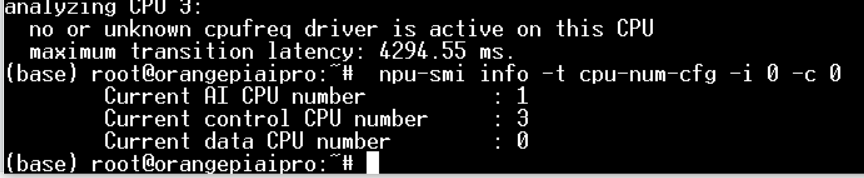

可以看到当前3个contrl cpu，1个AI cpu

5. coreMark测试

coreMark是一个综合性的基准测试程序，专门用来测试cpu的性能。它由读写操作，整数操作和状态机控制等操作混合而成，代码量小且易于理解。我们一般对于arm这种嵌入式系统都会做coreMark测试。

5.1 下载coreMark

在PC主机上下载，下载地址为https://github.com/eembc/coremark

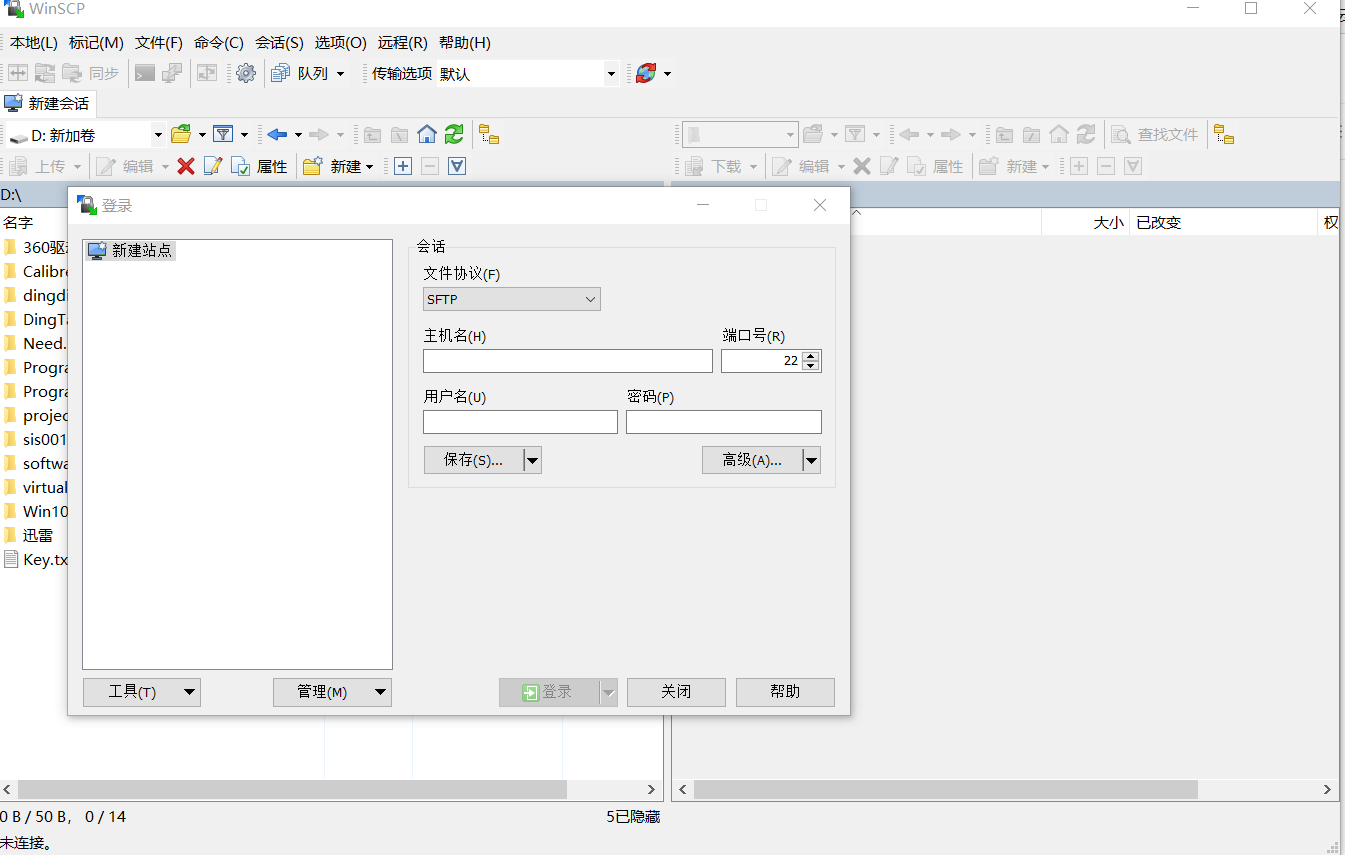

5.2 通过winscp将coreMark传输到开发板orangePi AIpro上

主机名为开发板的IP地址，用户名和密码为ubuntu系统的账号和用户名

5.3 测试

单核测试：

通过terminal进入到coremark目录，输入命令：

make compile XCFLAGS="-DMULTITHREAD=1 -DUSE_PTHREAD"

./coremark.exe >run1.log

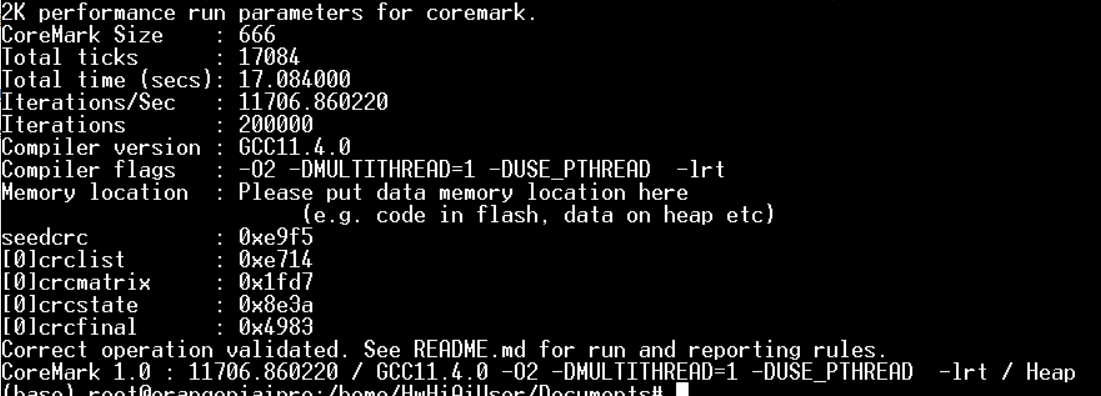

打开run1.log，看到单核测试成绩:



三核测试:

通过terminal进入到coremark目录，输入命令：

make compile XCFLAGS="-DMULTITHREAD=3 -DUSE_PTHREAD"

./coremark.exe >run2.log

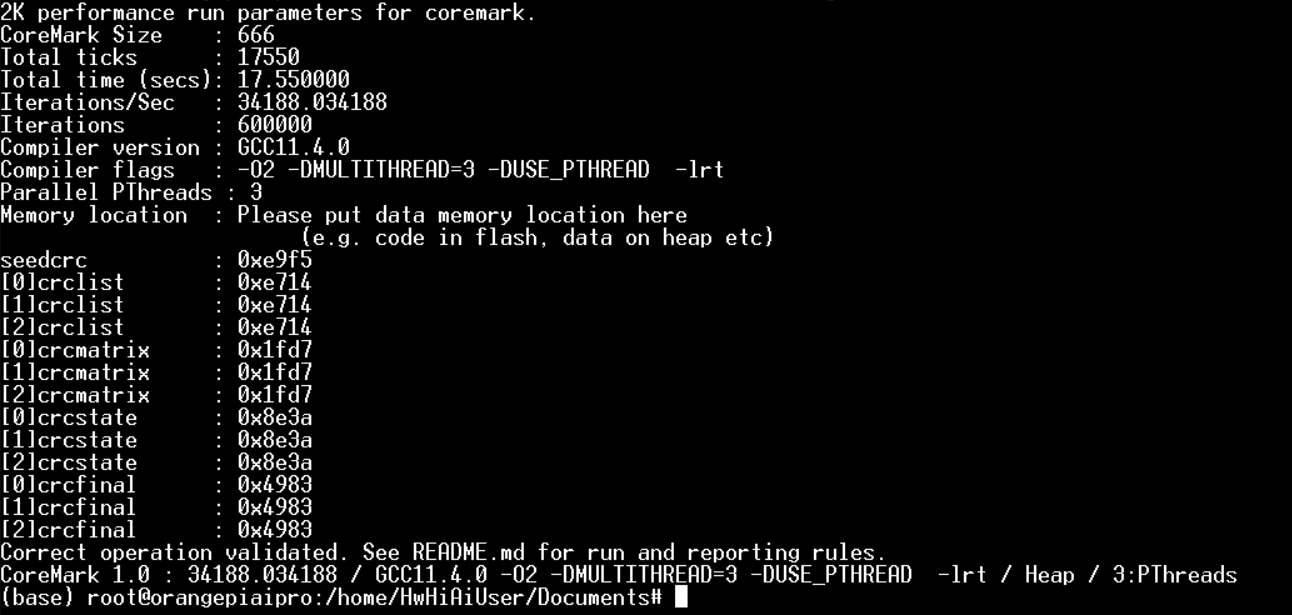

打开run2.log，看到单核测试成绩:

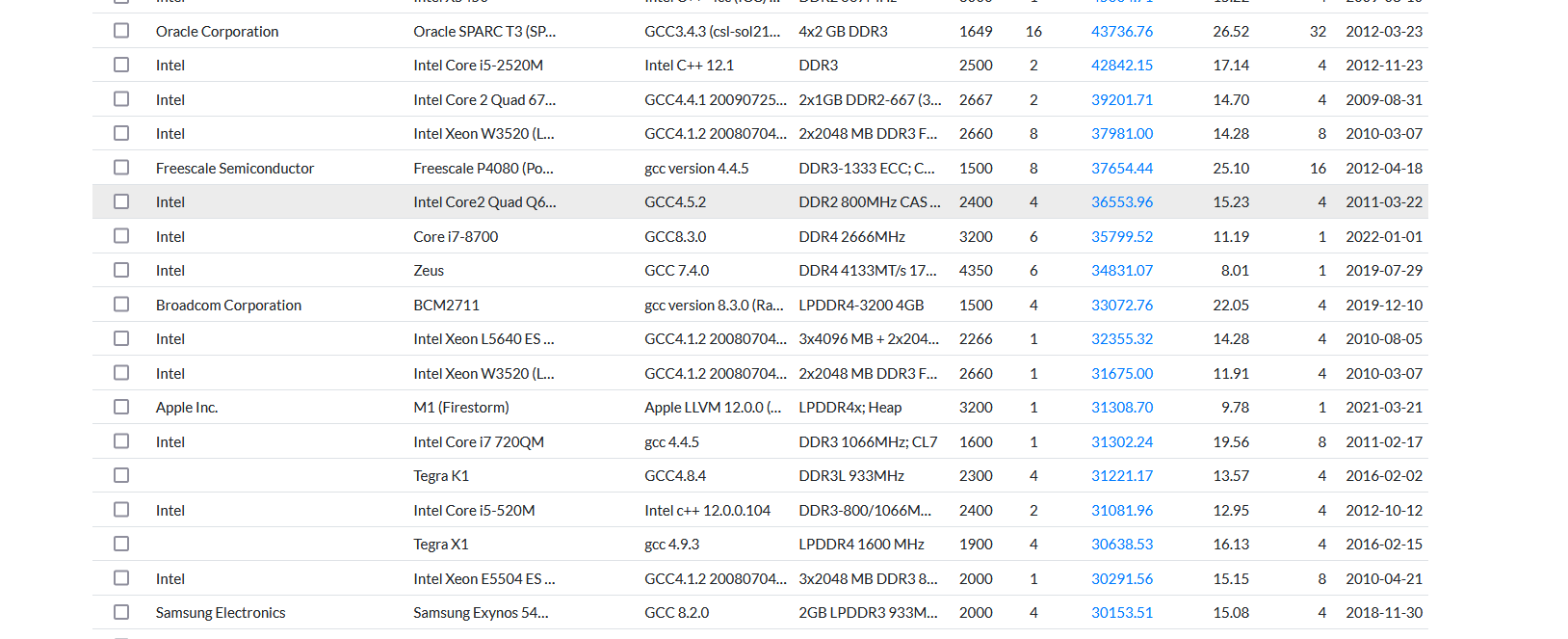

对比其他处理器

可以看到3核心的cpu成绩与树莓派4所用处理器BCM2711相似。BCM2711是 4核，1.5Ghz。



AI学习

这款开发板最大的特色就是集成了华为强大的NPU，基于华为强大的研发实力，我们能够体会AI的强大与美妙。

1. 华为AI介绍

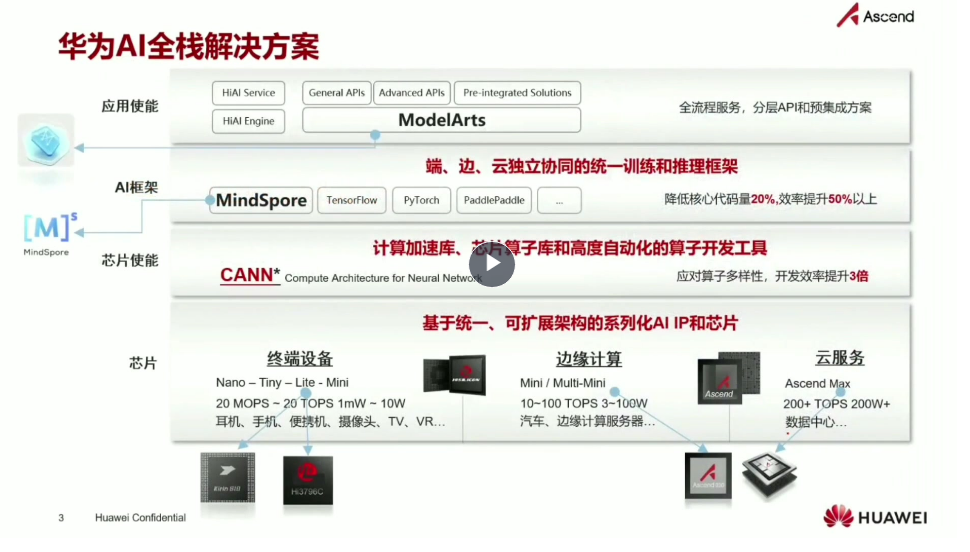

华为AI全栈解决方案如下图所示:

昇腾AI整个技术栈可以分为四个部分，从底层到上层依次为:

1. 计算机硬件(也就是昇腾310,910等chip)
2. 异构计算架构CANN,这个是个通用的计算框架，为上层AI框架进行加速，支持多种上层常用的AI框架。
3. AI框架层面，这里包含用于构建模型的训练框架，例如tensorFlow,pytorch等，还有华为的MindSpore
4. 这是个应用层，各种图像图形识别等具体的应用

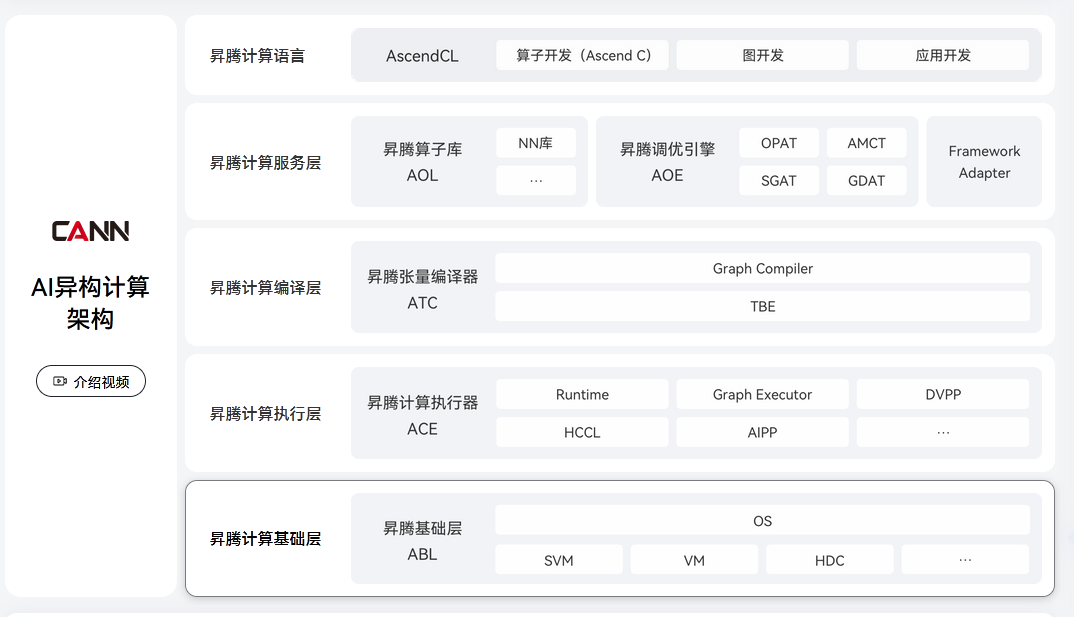

华为CANN异构计算架构结构如下:

AscendCL(Ascend Computing Language,昇腾计算语言）是昇腾CANN对底层计算服务接口的封装，它提供运行时资源（例如设备和内存等）管理，模型加载和运行，算子加载与执行，图片数据编解码/裁剪、缩放处理，实现在CANN平台上进行深度学习，图像预处理，单算子加速计算等能力。简单说就是一组API,实现对NPU资源的调用分配使用。

AscendCL优势如下:

1. 高度抽象: 算子加载编译运行api归一，大幅减少api数量.
2. 向后兼容，保证api升级后，旧版的api依旧可用！这个只能信任华为了....
3. 一套api兼容多款昇腾处理器！

使用AscendCL的开发流程:

1. 构建模型，使用ATC工具转换模型，使用Ascend Graph接口构建模型
2. 应用开发, 数据预处理，模型加载与执行，单算子执行
3. 编译运行
4. 优化

2 体验AI

orangePi AIpro开发板自带了多个AI的sample，我们可以通过这些例子，来了解如何使用AscendCL来开发具体的应用程序。

1. 1. 目标检测

这个sample使用YOLOv5来对目标进行检测。

YOLOv5是Glenn Jocher等人研发的Ultralytics公司的开源项目。YOLOv5根据参数量分为了n,s,m,l,x五种类型，其参数量依次上升，效果也越来越好。

ONNX即Open Neural Network Exchange,是微软和Facebook发布的一个深度学习开发工具生态系统。ONNX所针对的是深度学习开发生态中最关键的问题之一，在任意一个框架上训练的神经网络模型，无法直接在另一个框架上用。ONNX实现了不同框架之间的互操作性。

OM模型是华为推理架构模型格式，如果要使用AscendCL则需要将其他的格式转为OM模型格式。华为为我们提供了专用的工具ATC来完成格式转换。ATC支持华为MindSpore的air格式模型，TensorFlow的pb格式，但是ATC不能直接转换Pytorch模型格式，需要利用ONNX格式作为过渡。

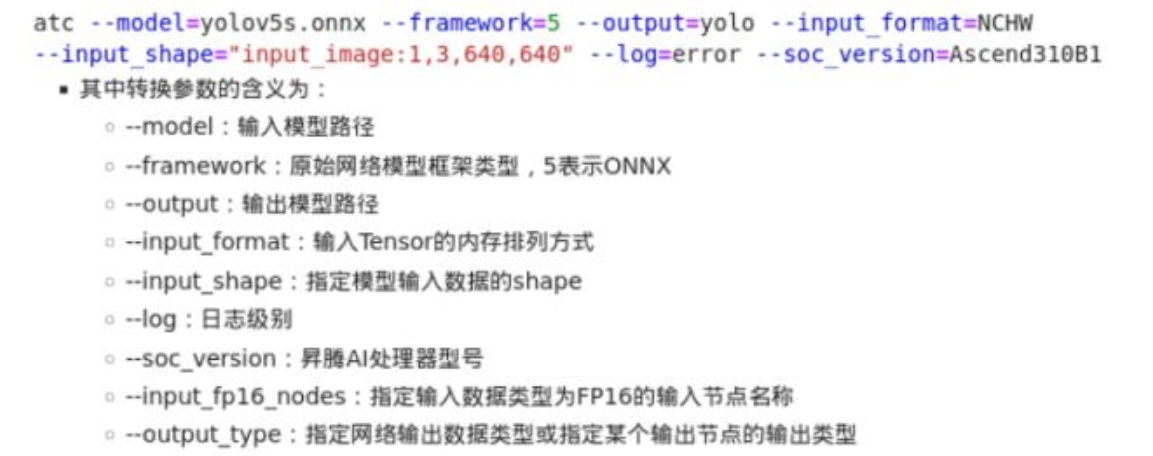

YOLOv5训练的ONNX格式转换为om模型的命令如下:

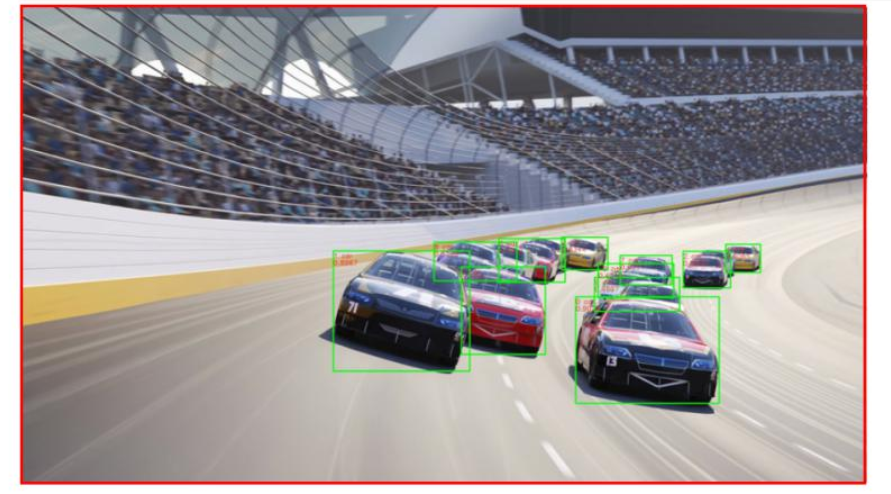

运行结果如下所示：

可以看到汽车都被识别出来了！真的很强大，后面应该自己训练，然后看看实战效果！！！！

1. 2. 目标分类

ResNet是经典的视觉分类网络之一，这个有样例使用了ResNet50算法。

caffe模型通常包括两个主文件，prototxt文件和caffemodel文件。本实验基于Caffe ResNet-50网络实现图片分类。

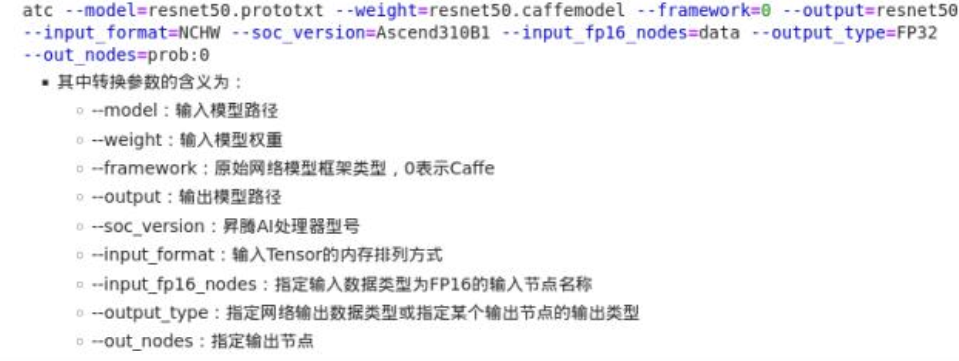

caffe模型格式需要转换为om格式，命令如下:

运行结果如下所示:

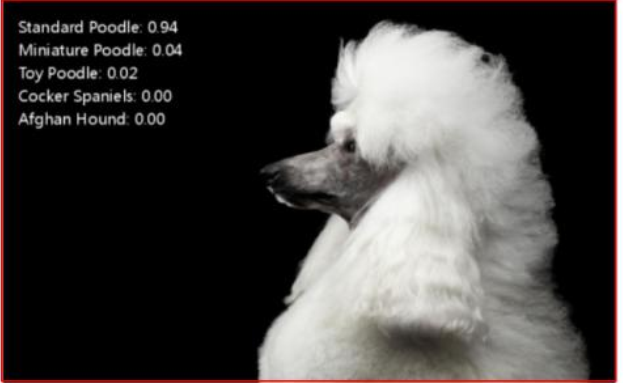

看到最高的置信度的为Standard Poodle,正是这只狗！

c. 其他

用户手册还提供了OCR文字识别，图像曝光增强，蛋白质分子评估，细胞图像分割，开通图像化，语音识别等样例

总结:

AI发展真是迅速，AI真是强大，在很多地方已经显著的提高了生产力。在AI的时代，我们必须也要紧跟时代的步伐，学习最前沿的AI知识！

orangePi AIpro开发板刚好给我们提供了学习和使用AI的平台！后面我会自动动手做一些训练，充分挖掘昇腾310的潜力！
