硬核开源项目『电压电流校准仪』

关注+星标公众,不错过精彩内容

编排 | strongerHuang

微信公众号 | 嵌入式专栏

作者:spo256al2, 转自:硬汉嵌入式论坛

来自:

https://www.elektormagazine.com/labs/voltage-current-calibrator-0-to-10v-and-0-to-40ma-0001

这次分享的作品可以自己DIY,对喜欢捣鼓这类DIY的读者来说非常具有实用价值。

嵌入式专栏

1

主要参数

输出电压:±10V

单步调节:20uV

电流:0至40mA

单步调节:100nA

嵌入式专栏

2

详细介绍

1、基准电压的选择

这是该电路中最关键的地方,如果我们需要±10uV的10.00000V基准电压,在现实世界中,它很难达到。电压基准本身就是一门科学,网络上有数十篇文章和专家讨论此主题,比如噪声,线性度,在短期和长期内的温飘等。

在测试了三个电压基准(LTC6655,ADR445,MAX6350ESA)之后,选择了Maxim的MAX6350ESA,发现它具有5V输出,随时间推移会更加稳定。AD8676(双路低噪声,低失调漂移电压运算放大器)内部都装有运算放大器,可产生+ 10.48V和-10.48V。AD8676周围的电阻R16,R17,R18,R19,R20是低温漂移电阻(优于2ppm /°C)。

2、DAC选择

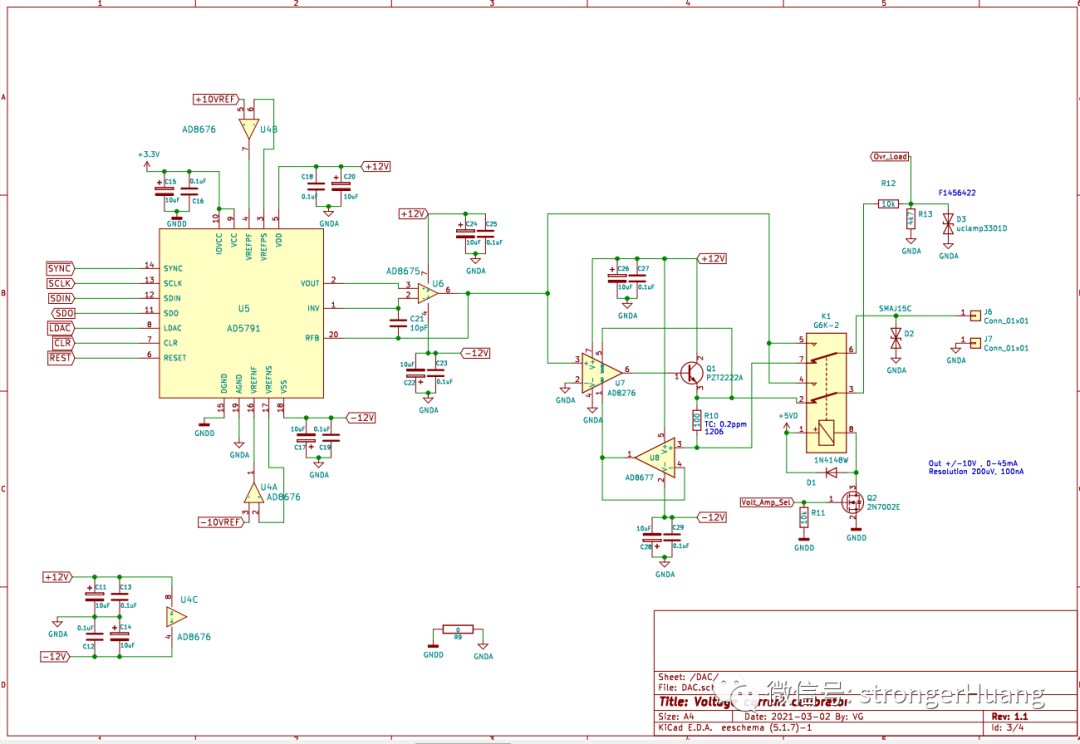

所选的DAC是AD5791,具有20位和1ppm的线性度。此线性功能简化了校准:仅需要调整0V点和10V点。具有15ppm线性度的20位DAC1220需要校正表,因此没有选择它。AD5791周围的原理图使用了ADI评估板上的元件。DAC接收+ 10.48V和-10.48V的基准电压,产生大约20uV的阶跃。

3、精密电流源

精密电流源的四个主要组件是AD8276仪表放大器,PZT1222和AD8677。

4、老化测试

作为任何基准电压源,必须对其进行老化以提高长期稳定性。选择在室温下放置1000个小时。经过41天(1000小时)后,参考电压稳定在4.99994V,两个参考电压10.50050和-10.49867稳定在+/- 10uV。

嵌入式专栏

3

项目演示

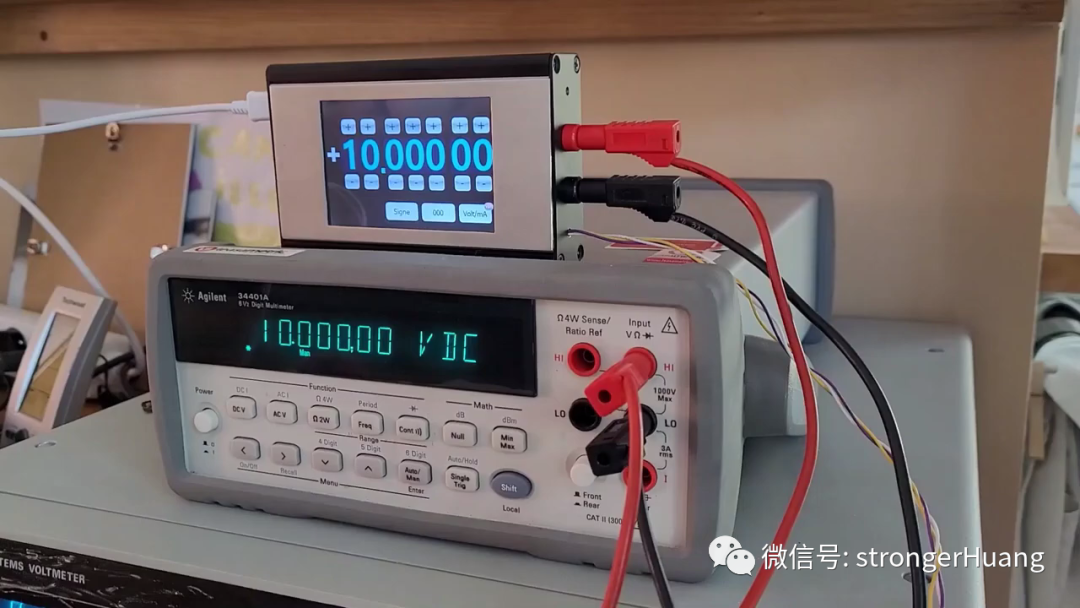

通过视频演示。可以看得出来精度非常的高:

嵌入式专栏

4

开源下载

这里也是分享一下别人的成果,给需要的读者,传送门:

https://www.elektormagazine.com/labs/voltage-current-calibrator-0-to-10v-and-0-to-40ma-0001

或者在硬汉嵌入式论坛:

http://www.armbbs.cn/forum.php?mod=viewthread&tid=105406

或者在网盘:

https://pan.baidu.com/s/13yvgmgtsO-QHJGWCya0Xwg

提取码: fk44

提示:

1.链接可能会失效;

2.公号不支持外链接,请复制链接到浏览器打开。

免责声明:本文素材来源网络,版权归原作者所有。如涉及作品版权问题,请与我联系删除。
