如何查看电子元器件的丝印信息

转自 | 记得诚

相信很多硬件工程师，都遇到过因为芯片批次而导致的项目问题，比如不同批次芯片功耗差异大、耐压不同等。

不同批次的芯片，虽然在工艺、设计、原料等方面相同，但可能因为晶圆厂、封装测试等不同，导致生产出来的芯片在质量和性能上是有差异的。

芯片批号

批号的英文是Lot Code，又叫Lot Number，是厂家为了追溯器件的生产日期、质量等级和产地等信息而设置的。

在售后服务上，批号发挥了很大的作用。当有客户反馈批次质量问题时，原厂可以根据此批号追溯审查，确定同批次的流向，能及时的做出相应处理。

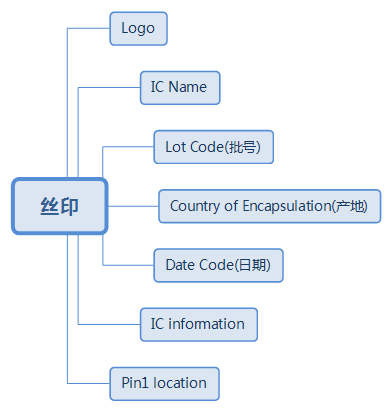

一般的IC丝印上会包括如下的信息，包括logo、IC的名称、IC的其他信息（如架构）、批号、生产日期（或出厂日期）、产地和Pin1的信息等。

芯片丝印举例

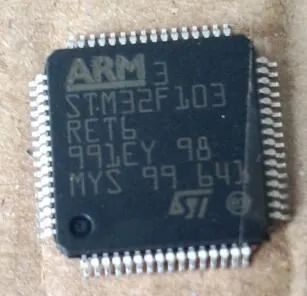

下面是一个STM32芯片的丝印，能反映的信息如下：

• 第一行，ARM指芯片采用的是ARM架构；

• 第二三行，芯片的名称；

• 第四行，可以理解为Lot Code，原厂出厂的编号；

• 第五行，MYS指产地马来西亚，其他如CHN为中国，PHL菲律宾，KOR韩国，TWN台湾；641代表此芯片是2016年第41周生产的；

• 生产日期下面有ST的logo，左下角圆圈是芯片1脚标识。

关于芯片极性和1脚标识，可以查看此文章：元件焊反了，电路板又在冒烟了，各种元器件极性辨认方法！（点击阅读）

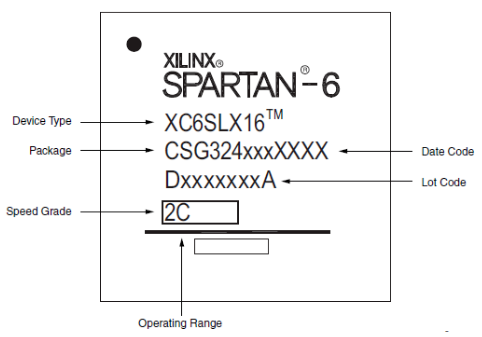

一般在数据手册上能找到丝印信息，标注的都很清楚。

日期代码

今天主要聊一下date code，像型号等信息，如果丝印上有，就是一目了然的，但是日期代码不一定，不同厂家格式还是不一样的，位数也不一样，有的日期代码甚至是嵌在批号中的。

但是基本上都是以Y(Year) + M(Month) + W(Week)组合而成，如YYWW、YWW、YMW、YM等。

YYWW

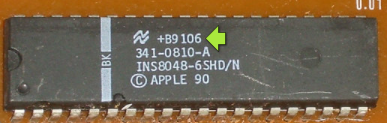

YYWW指2位数年份，2位的周数，也是最易读的，9106代表1991年第6周，8412代表1984年第12周。

YWW

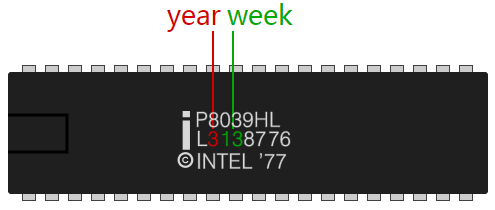

YWW指的是1位数年份，2位周数，上面的STM32芯片641就是YWW格式，下面的313也是YWW格式，3我们不确定是哪年，13代表第13周。

YMW

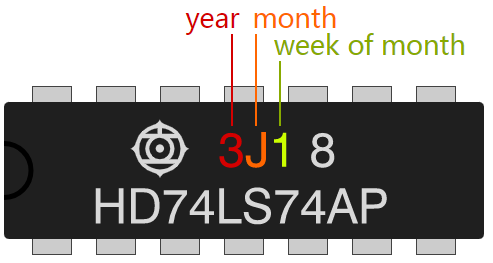

YMW指1位数的年份，1位数的月份，一个月的第几周，如下的3J1，3代表1993，2003等都有可能，需要查芯片的手册。

J是月份，月份和英文字母是一一对应，需要注意，没有字母I，是为了避免和数字1类似；最后一位1代表9月的第1周。

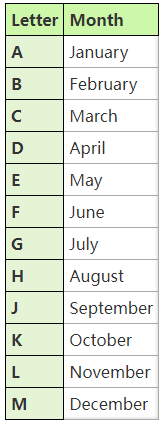

字母和月份的对应关系（来源网络）

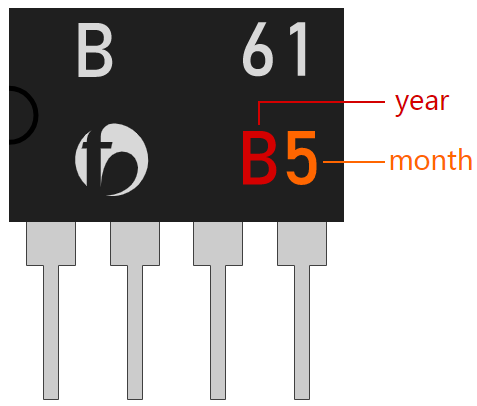

YM

YM是1位数的年份，1位数的月份，这种格式一般都是很老的芯片了。

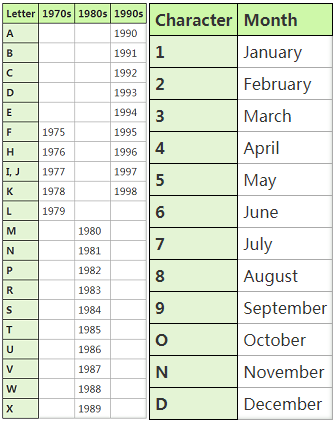

字母和年份（下图左）、数字和月份（下图右）的对应关系如下，图片来源网络，仅供参考。

今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见。
