canvas入门最全

Canvas 是 HTML5 新增的元素，它就像一块幕布，可通过JavaScript脚本在 Web 页面上绘制图形、动画和其他可视化内容

设置 Canvas

一种是在 HTML 中直接通过 width 和 height 属性来设置，不能通过 style 设置

• 如果只通过 CSS 来设置的尺寸，会导致图形变形，因为 CSS 改变的是画布的显示大小，而不是实际的绘图区域大小

<canvas id="myCanvas" width="400" height="300"></canvas>

另一种是在 JavaScript 中通过设置 canvas 对象的 width 和 height 属性来实现

var canvas = document.getElementById('myCanvas');
canvas.width = 400;
canvas.height = 300;

绘图上下文系统

const ctx = canvas.getContext('2d'); // 获取 2D 渲染上下文
const webgl = canvas.getContext('webgl'); // 3D 上下文（需支持 WebGL）

渲染模式对比

模式	特性	适用场景
2D	基于矢量图形，支持路径、渐变、阴影等传统绘图	UI 元素、数据可视化
WebGL	基于 OpenGL ES 的硬件加速 3D 渲染，支持着色器编程	复杂 3D 动画、游戏

<!--1.创建画布-->
<canvas id="myCanvas"></canvas> // 如果没有设置宽高，那么会自动创建一个 300 * 150 的画布（单位默认为 px）
// 2.获取绘图上下文
const canvas = document.getElementById('myCanvas')  // 获取画布节点
const ctx = canvas.getContext('2d') // 代表一个二维渲染上下文
// 3.设置绘制属性
canvas.width = 500    // 设置画布宽度
canvas.height = 500   // 设置画布高度
ctx.fillText('我是文本', 30, 20)  // 绘制文本内容和坐标
ctx.fillStyle = 'red' // 设置填充颜色
ctx.font = '18px Arial'  // 设置文本大小和字体
ctx.textAlign = 'center' // 设置水平对齐方式
ctx.textBaseline = "middle" // 设置垂直对齐方式
ctx.setLineDash([5, 5]) // 设置虚线
ctx.lineWidth = 2     // 设置线条宽度为2像素
// 4.绘制矩形
ctx.fillRect(10, 10, 10, 10)    // 绘制填充矩形
ctx.strokeRect(70, 10, 50, 50)  // 绘制描边矩形
// 5.绘制路径
ctx.beginPath()  // 开始新路径
ctx.moveTo(100, 100) // 移动到起始点
ctx.lineTo(150, 150) // 创建直线路径
ctx.lineTo(200, 100) // 创建直线路径
ctx.closePath()  // 关闭路径
ctx.stroke()  // 描边路径
ctx.fill() // 填充路径
// 6.清除画布内容
ctx.clearRect(0, 0, canvas.width, canvas.height)

核心绘图功能

文字

可以使用 fillText() 方法在 Canvas 上绘制填充的文字，使用 strokeText() 方法绘制文字的轮廓

• 设置字体：使用 font 属性来设置文字的字体、大小和样式。例如：ctx.font = ‘20px Arial’ 设置字体为 20 像素大小的 Arial 字体。
• 设置颜色：使用 fillStyle 属性设置填充文字的颜色，使用 strokeStyle 属性设置文字轮廓的颜色。例如：ctx.fillStyle = ‘blue’ 设置填充文字为蓝色。
• 设置对齐方式：

  • 使用 textAlign 属性设置文字的水平对齐方式，，它定义了文字相对于指定 x 坐标的对齐方式。可以是 start、end、left、center、right。

  • 使用 textBaseline 属性设置文字的垂直对齐方式，它定义了文字相对于指定 y 坐标的对齐方式。可以是 top、hanging、middle、alphabetic、ideographic、bottom。

textAlign值	描述
left	文字的左边缘与指定的 x 坐标对齐。
right	文字的右边缘与指定的 x 坐标对齐。
center	文字的水平中心点与指定的 x 坐标对齐。
start	默认值，文字从指定的 x 坐标开始绘制。对于从左到右的语言（如英语、中文），等同于 “right”；对于从右到左的语言（如阿拉伯语），等同于 “left”。
end	文字在指定的 x 坐标结束绘制。对于从左到右的语言，等同于 “right”；对于从右到左的语言，等同于 “left”。

textBaseline值	描述
top	文字的顶部与指定的 y 坐标对齐。
hanging	文字的悬挂基线（靠近顶部）与指定的 y 坐标对齐（主要用于某些语言的手写体或特定字体）。
middle	文字的垂直中心点与指定的 y 坐标对齐。
alphabetic	默认值，文字的字母基线（默认值）与指定的 y 坐标对齐（适用于大多数拉丁字母和中文）。
ideographic	文字的表意基线（靠近底部）与指定的 y 坐标对齐（主要用于中文、日文等表意文字）。
bottom	文字的底部与指定的 y 坐标对齐。

• 阴影效果：使用 shadowColor 属性设置阴影的颜色，shadowOffsetX 和 shadowOffsetY 属性设置阴影的偏移量，shadowBlur 属性设置阴影的模糊程度。
• 轮廓效果：可以先使用 strokeStyle 设置轮廓颜色，然后使用 strokeText() 方法绘制文字轮廓。

var canvas = document.getElementById('myCanvas');
var ctx = canvas.getContext('2d');
ctx.fillText('Hello, World!', 50, 50);
ctx.strokeText('Hello, World!', 100, 100);

ctx.font = '30px Arial';
ctx.fillStyle = 'red';
ctx.textAlign = 'center';
ctx.textBaseline = 'middle';
ctx.fillText('Hello, World!', canvas.width / 2, canvas.height / 2);

ctx.shadowColor = 'gray';
ctx.shadowOffsetX = 5;
ctx.shadowOffsetY = 5;
ctx.shadowBlur = 3;
ctx.fillText('Hello, World!', 50, 50);

ctx.strokeStyle = 'blue';
ctx.lineWidth = 2;
ctx.strokeText('Hello, World!', 100, 100);

实现文本居中

ctx!.textAlign = "center"
ctx!.textBaseline = "middle"
ctx!.fillText("啥",canvasRef.width / 2,canvasRef.height / 2)

直线

使用 moveTo(x1,y1) 和 lineTo(x2,y2) 方法来绘制直线。moveTo 方法用于设置线条的起始点，lineTo 方法用于设置线条的结束点。然后可以使用 stroke() 方法来绘制线条。

var ctx = canvas.getContext('2d');
ctx.beginPath();
ctx.moveTo(0, 5);
ctx.lineTo(80, 100);
ctx.stroke();

矩形

• 使用 fillRect(x,y,width,height) 方法来绘制填充的矩形，
• 使用 strokeRect(x,y,width,height) 方法来绘制矩形边框
• ctx.rect(x,y,width,height)，绘制为填充、未描边的矩形，需要手动填充或描边

// fillRect绘制填充矩形，默认填充颜色为黑色，且自动填充
ctx.fillRect(0,0,100,100);

// 或者通过rect绘制矩形，但是需要显性设置fillStyle，并手动执行fill填充
ctx.fillStyle = 'red';
ctx.rect(0,0,100,100)
ctx.fill();

圆形

通过使用 arc(x,y,radius,startAngle,endAngle,anticlockwise) 方法来绘制圆形。

• 其中 x 和 y 是圆心的坐标，radius 是半径，
• startAngle 和 endAngle 是起始角度和结束角度（以弧度为单位），
• anticlockwise 是一个布尔值，表示是否逆时针绘制,

ctx.beginPath();
ctx.arc(200, 200, 50, 0, 2 * Math.PI);
ctx.stroke();

路径

• beginPath()：开始一个新的路径。每次在绘制新的图形之前，最好先调用这个方法，以确保不会影响到之前的路径。
• moveTo(x, y)：将绘图光标移动到指定的坐标点，这个点将成为后续线条的起始点。
• lineTo(x, y)：从当前位置绘制一条直线到指定的坐标点。
• closePath()：如果路径是开放的，这个方法会将路径的最后一点与起始点连接起来，形成一个封闭的形状。

// 绘制弧形
ctx.beginPath(); // 重置路径[
ctx.moveTo(100, 100); // 起点
ctx.arc(150, 150, 50, 0, Math.PI*2);
ctx.lineTo(150, 150)
ctx.closePath(); // 闭合路径
ctx.stroke(); // 描边

图像

使用 drawImage() 方法在 Canvas 上绘制图像。这个方法有三种不同的参数形式：

drawImage(image, x, y)：在指定位置（x,y）绘制图像。这里的 image 可以是一个 元素、一个 Canvas 对象或者一个 Video 对象。

   var canvas = document.getElementById('myCanvas');
   var ctx = canvas.getContext('2d');
   var img = new Image();
   img.src = 'your-image.jpg';
   img.onload = function() {
       ctx.drawImage(img, 0, 0);
   };

图形的填充和描边

• 填充：使用 fill() 方法对封闭的路径进行填充。可以通过设置 fillStyle 属性来指定填充的颜色。
• 描边：使用 stroke() 方法对路径进行描边。可以通过设置 strokeStyle 属性来指定线条的颜色，设置 lineWidth 属性来指定线条的宽度。

ctx.fillStyle = 'blue';
ctx.fill(); // 填充路径

ctx.strokeStyle = 'red';
ctx.lineWidth = 3;
ctx.stroke(); // 描边路径

图形变换

平移

使用 translate(x, y) 方法可以将坐标原点移动到指定的位置，从而实现图形的平移。x 和 y 分别表示在 x 轴和 y 轴上的位移量。

   var canvas = document.getElementById('myCanvas');
   var ctx = canvas.getContext('2d');
   ctx.fillRect(10, 10, 50, 50);
   ctx.translate(50, 50);
   ctx.fillRect(10, 10, 50, 50);

旋转

• 使用 rotate(angle) 方法可以将图形围绕坐标原点旋转指定的角度。角度以弧度为单位。

   ctx.fillRect(10, 10, 50, 50);
   ctx.rotate(Math.PI / 4); // 旋转 45 度
   ctx.fillRect(10, 10, 50, 50);

缩放

• 使用 scale(xScale, yScale) 方法可以对图形进行缩放。
  • xScale 和 yScale 分别表示在 x 轴和 y 轴上的缩放比例。

   ctx.fillRect(10, 10, 50, 50);
   ctx.scale(2, 2);
   ctx.fillRect(10, 10, 50, 50);

线性渐变和径向渐变

线性渐变

• 使用 createLinearGradient(x1, y1, x2, y2) 方法创建一个线性渐变对象。这个方法接受四个参数，分别表示渐变的起始点坐标和结束点坐标。

var gradient = ctx.createLinearGradient(0, 0, 100, 0);
gradient.addColorStop(0, "red");
gradient.addColorStop(1, "blue");

径向渐变

使用 createRadialGradient(x1, y1, r1, x2, y2, r2) 方法创建一个径向渐变对象。这个方法接受六个参数，分别表示两个圆的圆心坐标和半径。

var gradient = ctx.createRadialGradient(50, 50, 10, 50, 50, 30);
gradient.addColorStop(0, "red");
gradient.addColorStop(1, "blue");

应用渐变到图形上

创建好渐变对象后，可以将其设置为 fillStyle 或 strokeStyle 属性的值，然后使用 fill() 或 stroke() 方法来绘制图形，就可以应用渐变效果了。

ctx.fillStyle = gradient;
ctx.fillRect(10, 10, 100, 100);

清除 Canvas 区域

ctx.clearRect(0, 0, canvas.width, canvas.height);

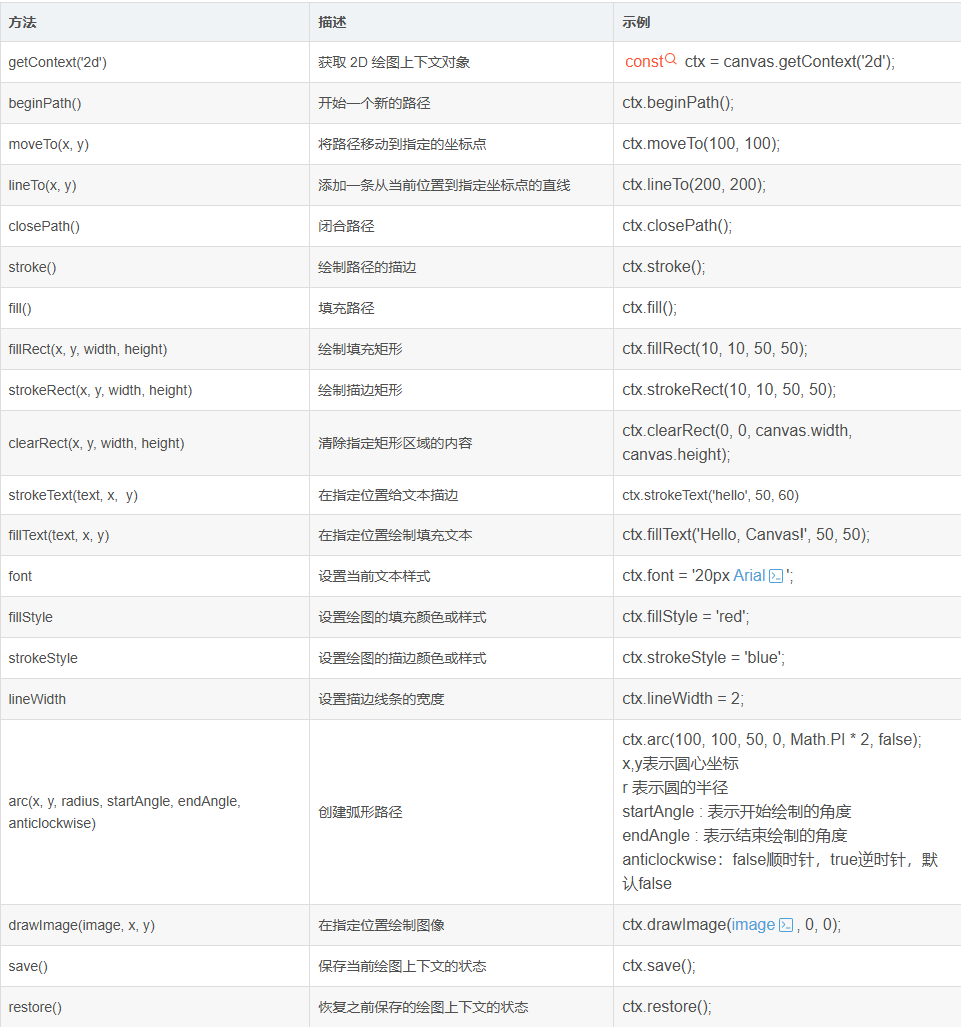

canvas 常用方法汇总

代码示例

canvas 展示图片

<template>
  <div ref="app">
  </div>
</template>

<script lang="ts" setup>
import {ref, onMounted} from "vue";
import imageSrc from "./assets/image.jpeg"
const app = ref()
const initCanvas = ()=> {
  const imageRef = new Image()
  imageRef.src = imageSrc
  imageRef.onload = ()=>{
    const width = imageRef.width
    const height = imageRef.height
    console.log("img", imageRef)
    const canvasRef = document.createElement("canvas")
    app.value.appendChild(canvasRef)
    canvasRef.width = width;
    canvasRef.height = height;
    const ctx = canvasRef.getContext('2d')
    ctx?.drawImage(imageRef, 0 ,0, width, height);
  }
}

onMounted(() => {
  initCanvas();
})
</script>

canvas 播放视频

<template>
  <div ref="app">
  </div>
</template>

<script lang="ts" setup>

import {ref, onMounted} from "vue";
const app = ref()
const initCanvas = async()=> {
  let videoRef = document.createElement("video");
  let videoWidth: number
  let videoHeight:number
  const canvasRef = document.createElement("canvas");
  // 视频资源链接，需要保证该资源支持跨域
  videoRef.src = "*****"
  videoRef.muted = true
  videoRef.controls = true;
  videoRef.preload = 'auto';
  videoRef.autoplay = true
  videoRef.loop = true
  videoRef.addEventListener("loadeddata", () => {
    videoWidth = videoRef.videoWidth
    videoHeight = videoRef.videoHeight
    app.value.appendChild(canvasRef);
    canvasRef.width = videoWidth;
    canvasRef.height = videoHeight;
    const ctx = canvasRef.getContext('2d')
    videoRef.onerror = err => console.log(err)
    videoRef.play().catch(err => console.log(err) )
    const drawFrame = () => {
      ctx?.drawImage(videoRef, 0, 0, canvasRef.width, canvasRef.height);
      requestAnimationFrame(drawFrame)
    }
    drawFrame()
  })
}

onMounted(() => {
  initCanvas();
})
</script>
