同步通信和异步通信

一、同步通信和异步通信
串行通信可以分为两种类型，一种叫同步通信，另一种叫异步通信。

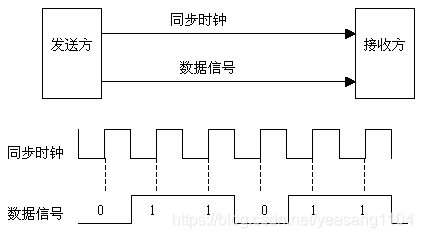

同步通信方式（比如SPI），是把许多字符组成一个信息组，这样，字符可以一个接一个地传输，但是，在每组信息(通常称为信息帧)的开始要加上同步字符，在没有信息要传输时，要填上空字符，因为同步传输不允许有间隙。同步方式下，发送方除了发送数据，还要传输同步时钟信号，信息传输的双方用同一个时钟信号确定传输过程中每1位的位置。见下图所示：

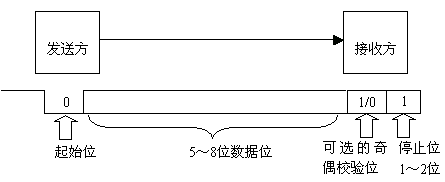

在异步通信方式（比如RS232）中，两个数据字符之间的传输间隔是任意的，所以，每个数据字符的前后都要用一些位来作为分隔位。从下图中可以看到，按标准的异步通信数据格式（叫做异步通信帧格式），1个字符在传输时，除了传输实际数据字符信息外，还要传输几个外加位。具体说，在1个字符开始传输前，输出线必须在逻辑上处于“1”状态，这称为标识态。传输一开始，输出线由标识态变为“0”状态，从而作为起始位。起始位后面为5～8个信息位，信息位由低往高排列，即先传字符的低位，后传字符的高位。信息位后面为校验位，校验位可以按奇校验设置，也可以按偶校验设置，或不设校验位。最后是逻辑的“1”作为停止位，停止位可为1位、1.5位或者2位。如果传输完1个字符以后，立即传输下一个字符，那么，后一个字符的起始位便紧挨着前一个字符的停止位了，否则，输出线又会进入标识态。在异步通信方式中，发送和接收的双方必须约定相同的帧格式，否则会造成传输错误。在异步通信方式中，发送方只发送数据帧，不传输时钟，发送和接收双方必须约定相同的传输率。当然双方实际工作速率不可能绝对相等，但是只要误差不超过一定的限度，就不会造成传输出错。下图是异步通信时的标准数据格式：

比较起来，在传输率相同时，同步通信方式下的信息有效率要比异步方式下的高，因为同步方式下的非数据信息比例比较小。
