工业相机，大恒，面振相机8脚电源线和I/O触发接口线，颜色和接法说明和触发软件设定

上图：

 说明一下，工业相机有TTL逻辑电平触发，也有光耦触发等。

这里一般我们用电路板驱动，就用GPIO触发模式，

这里，准备了两个GPIO触发模式，为LINE2,LINE3都可以选择，然后有一个GPIO_GND

如果，你只有一个触发接口，那么如图，选两个就好了。

---

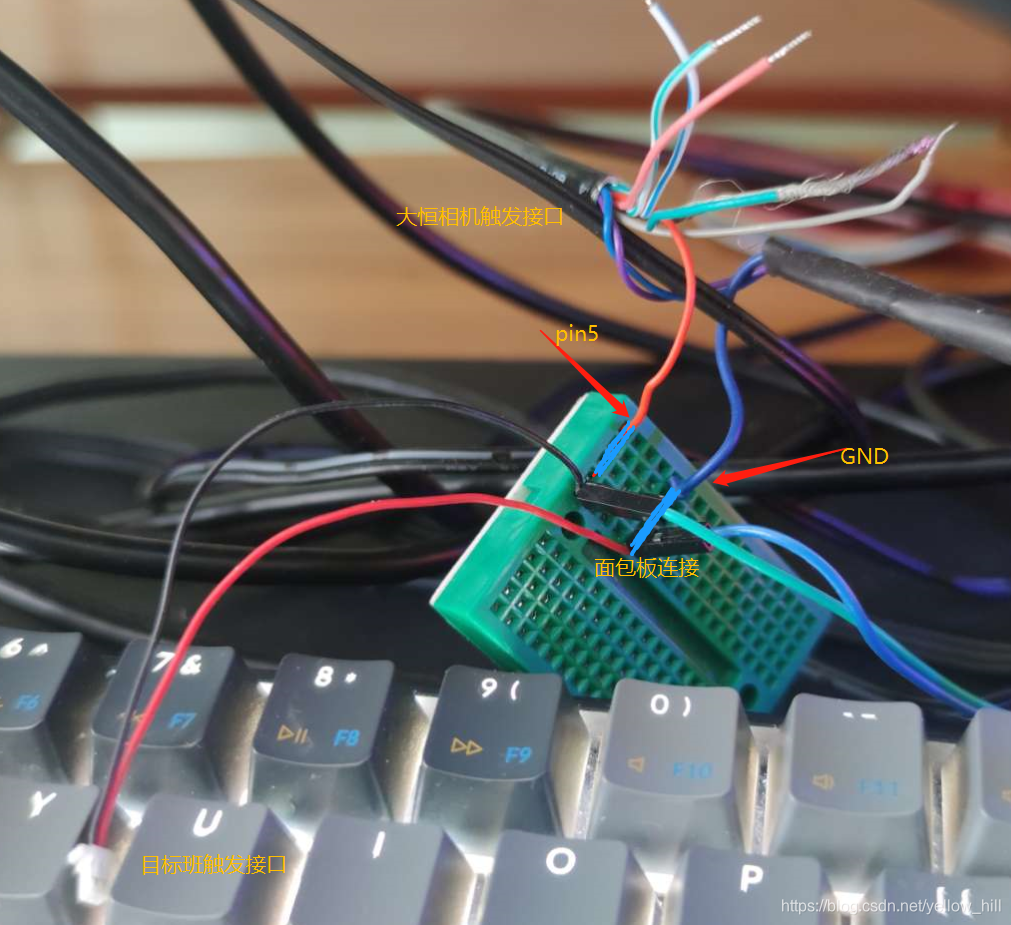

实际接法如图。

---

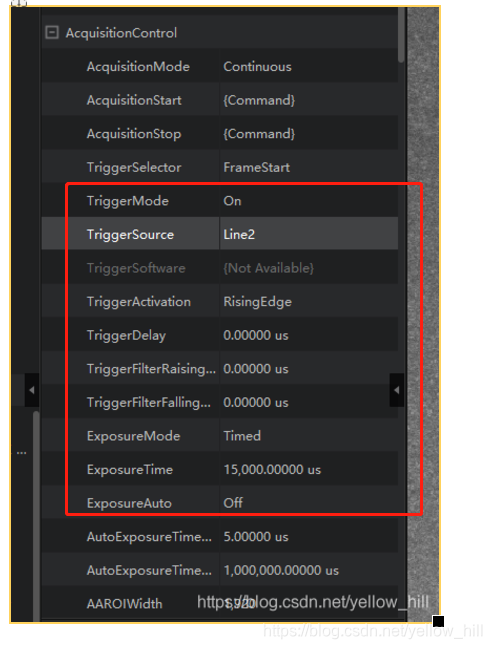

以MViewer为例，先设定捕捉控制，选择刚才的LINE2的GPIO口的

然后，在IO口选型上，在选一下，

、

就可以了

---

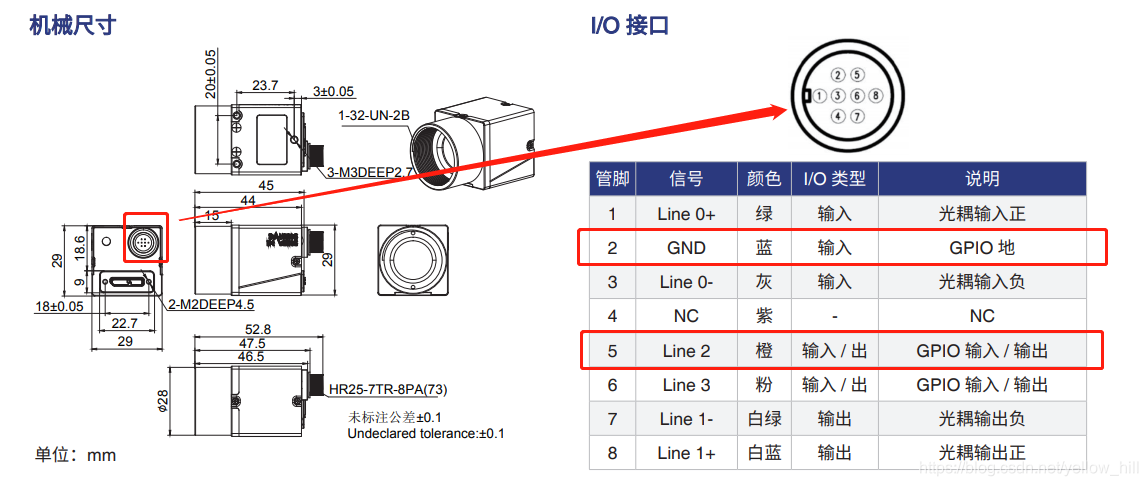

电源线定义：

对于非USB供电的工业相机，一般网线的，触发线还带电源功能，电源线的连接定义如下：
