Tableau:如何添加参考线、趋势线、参考区间、分布区间、盒须图?

序言

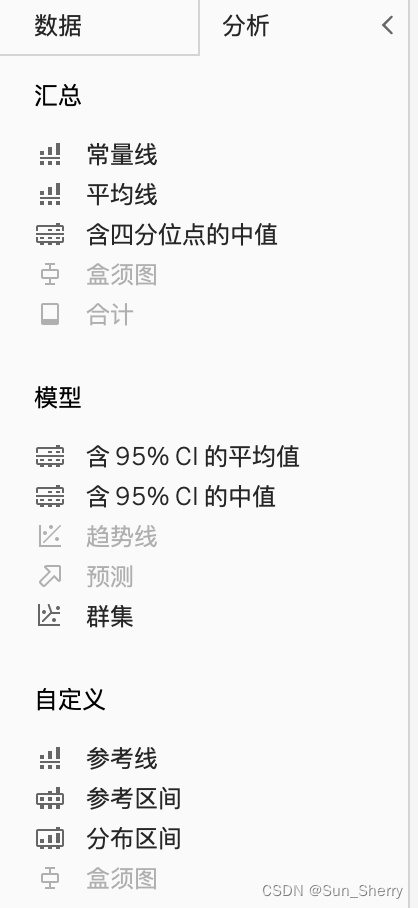

  Tableau中的“分析”栏提供了很多功能(如下图)，这些功能可以向Tableau的工作表添加各种辅助线和辅助区间。通过对其进行归类，可以将这些辅助线、辅助区间分为：参考线、参考区间、分布区间、盒须图及趋势线等。下面依次进行介绍。

1. 参考线

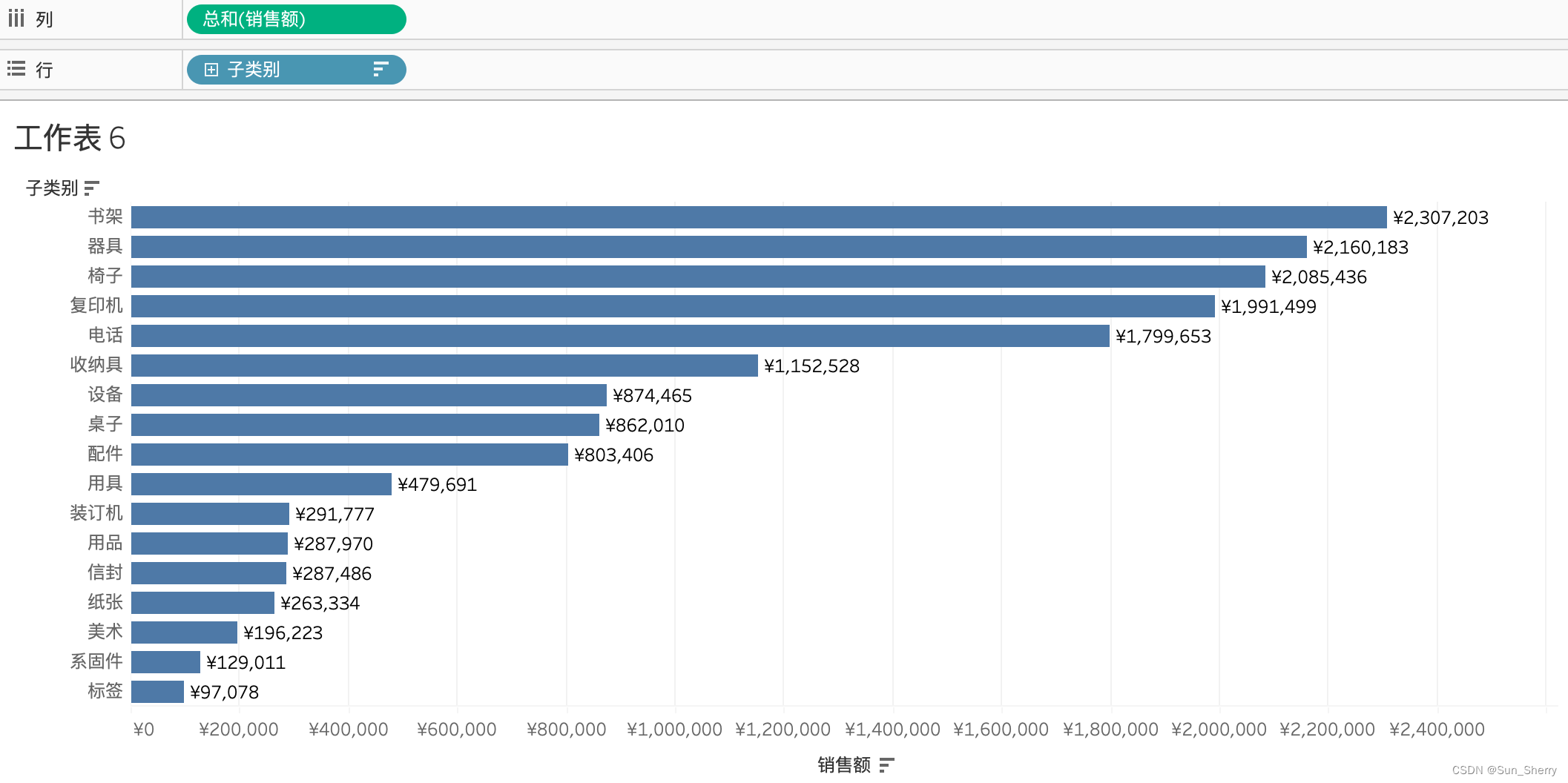

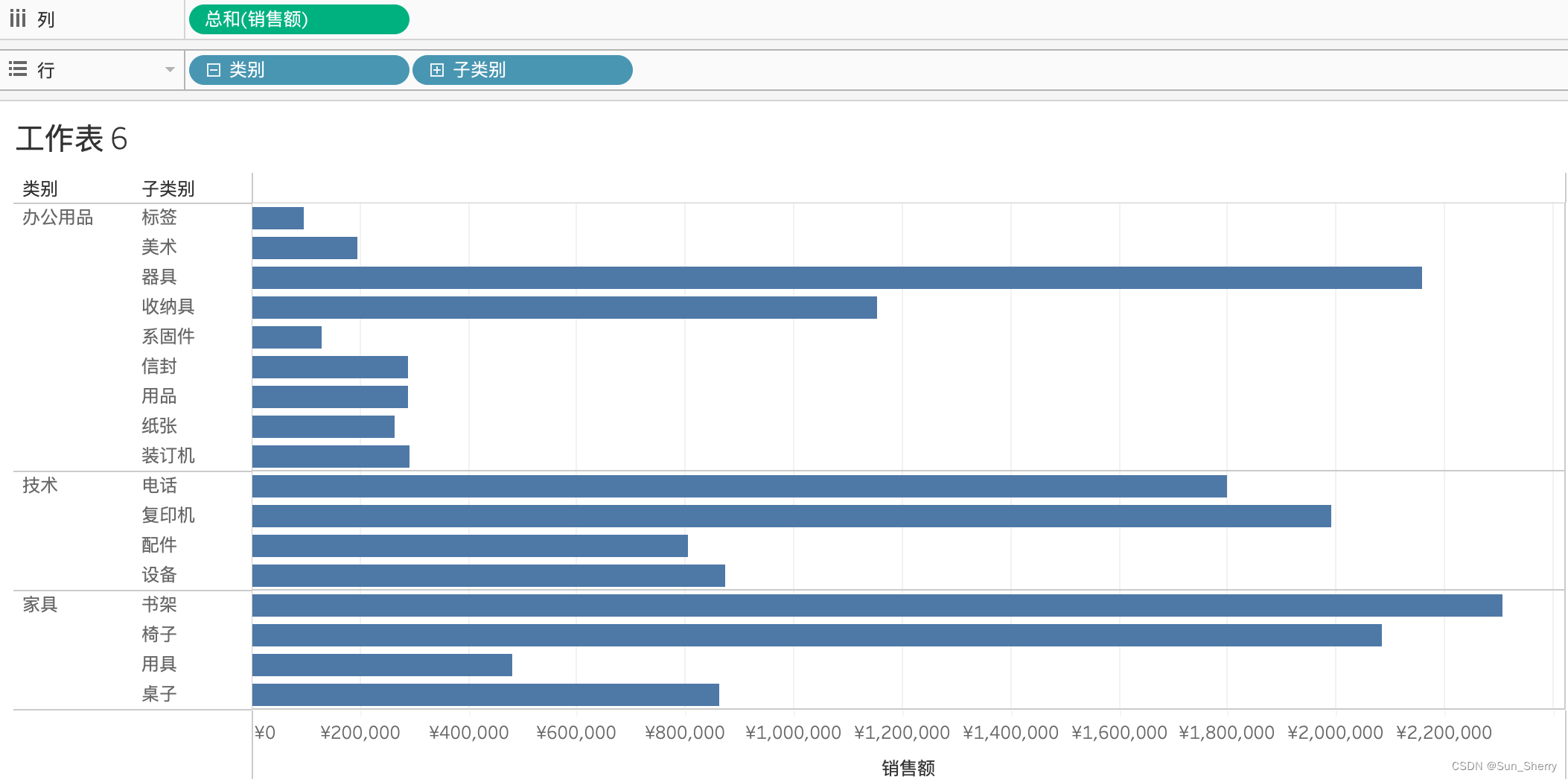

  使用Tableau中的自带数据【示例-超市】构建如下工作表。

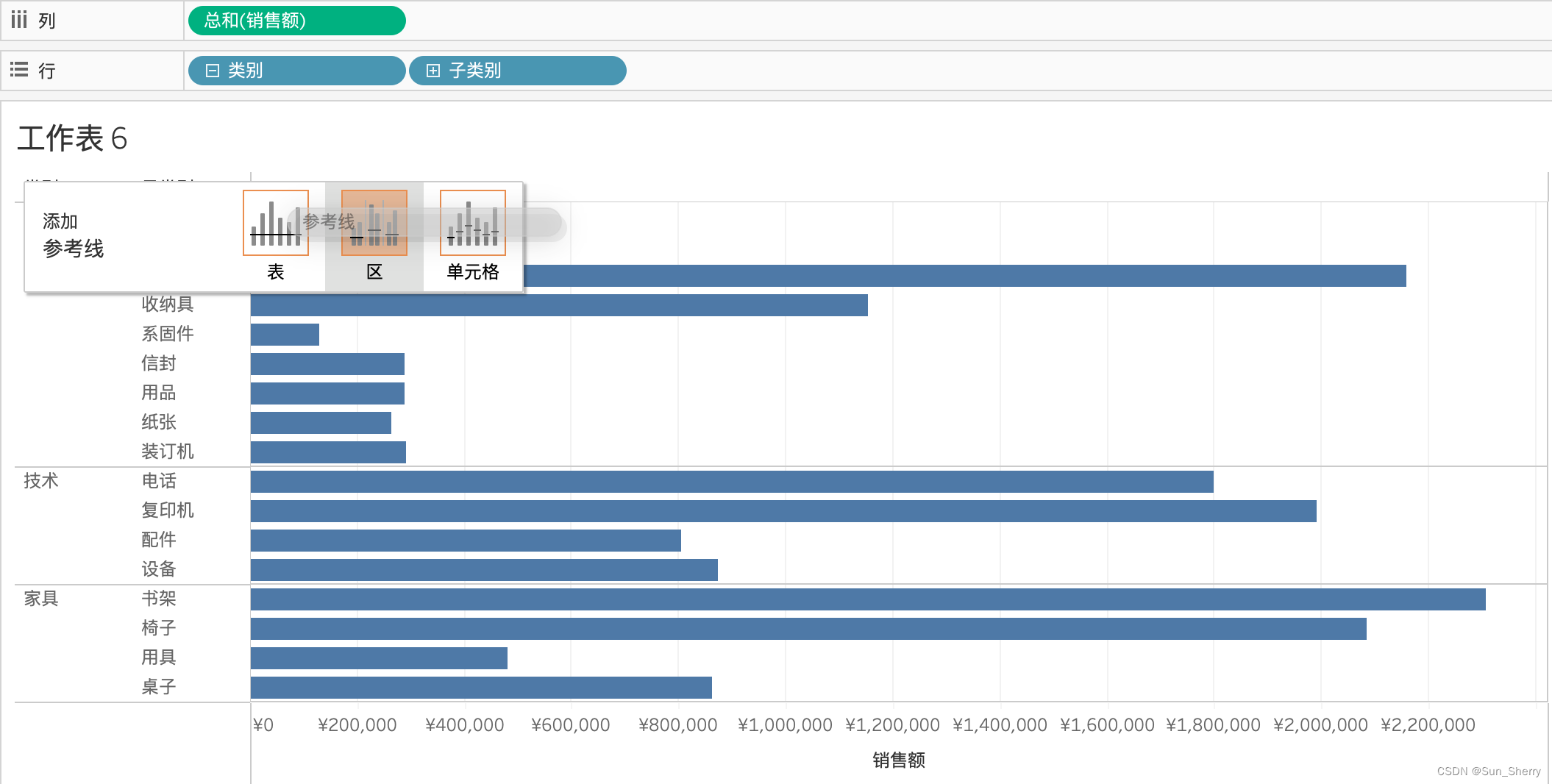

将Tableau中的“分析”栏下“自定义”下的“参考线”拖放入工作表中(下述方法相同，不赘述)，会看到如下界面：

可以在这个界面设置参考线范围：

• “表‘即整个工作表，在整个工作表区域内添加一条参考线；
• 选择“区”时，在整个工作表的每个区内添加一条参考线；
• 选择“单元格”时，在整个工作表内的每个单元格内添加一条参考线。

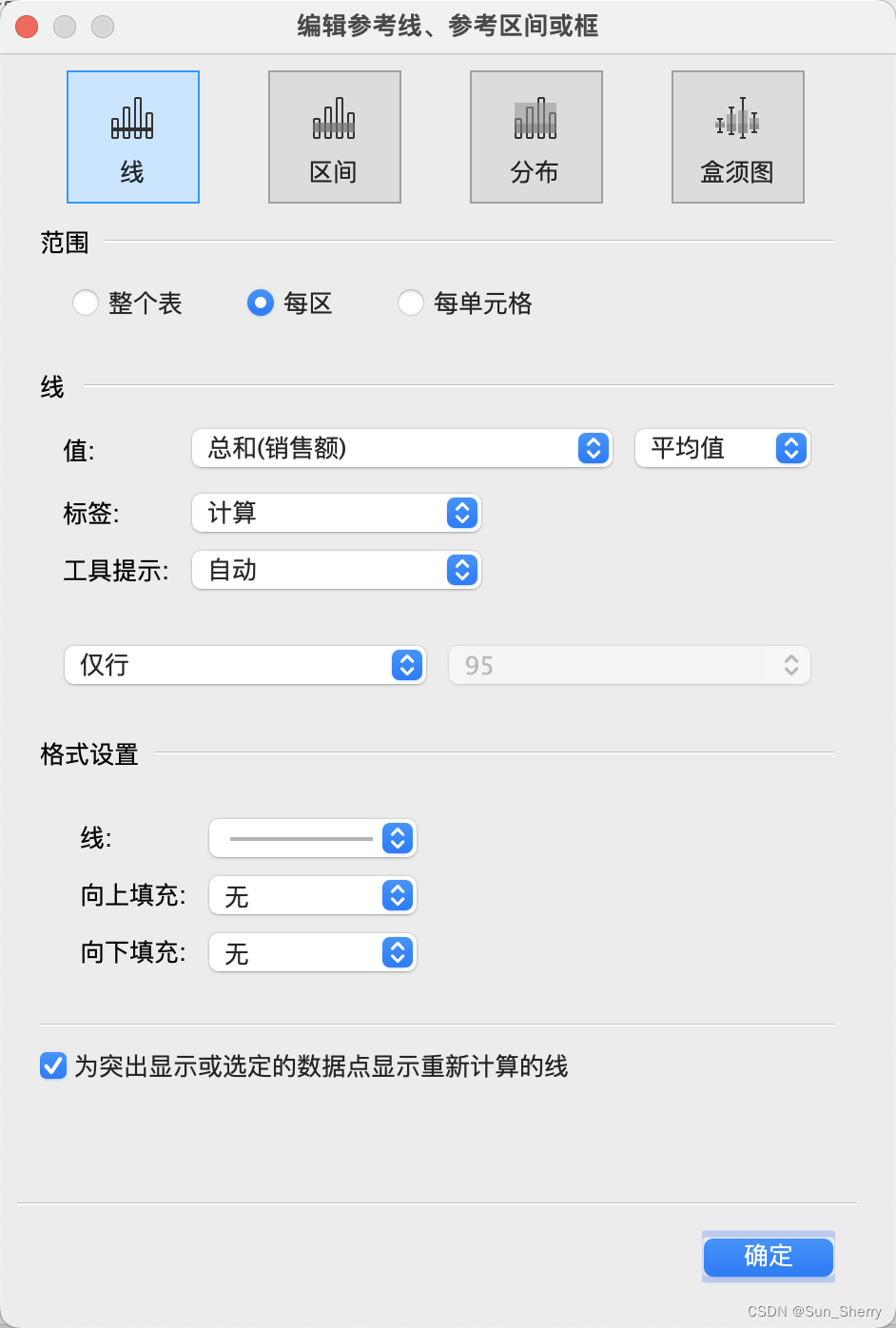

选定了范围之后，会进入如下设置界面：

这里只介绍“线”及“格式设置”。先来看“线”：

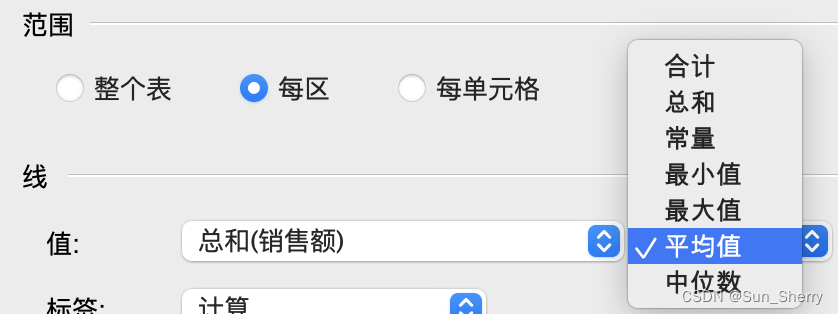

• 值：主要用来指定参考线的数值。这里可以指定参考线的计算字段及计算方式。具体如下：
  这里参考线的计算数据为工作表中各个子类别的销售额总和(下同)。
• 标签：主要用来指定参考线的标签形式。

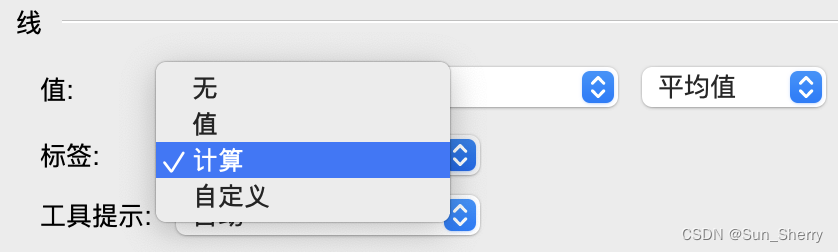

  当选定“值”时参考线的标签上会展示参考线的具体数值；当选定“计算”时参考线的标签上会展示计算方式。当选定“自定义”时可以自行设定参考线的标签形式，如下图：

• 工具提示：指定当鼠标在参考线上滑动时Tableau的提示内容。当选择“自动”时，会展示参考线标签内容；当选择“自定义”时可以设定工具提示的内容，其设置方式与上同。

• 是否展示置信区间以及置信度。只有使用“平均值”和“中位数”这两种计算方式时才可以进行这项设置。具体如下：

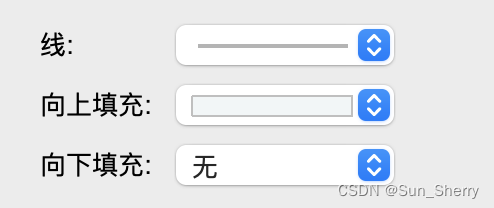

再来看“格式设置”，具体如下：

• 线：用来指定参考线的线型、粗细及颜色；
• 向上填充：用来指定工作表中大于参考线数值的区域的填充颜色；
• 向下填充：用来指定工作表中小于参考线数值的区域的填充颜色；

按照如上设置，得到的参考线结果如下：

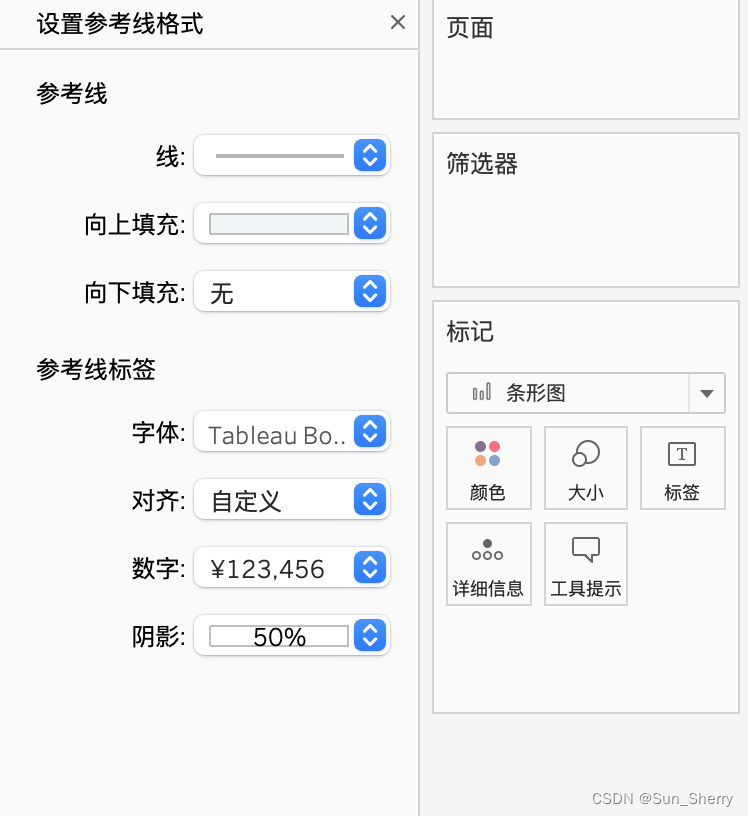

选中参考线上的标签，进入“设置格式”，可以修改参考线标签的位置、大小及数值形式。具体如下：

2. 参考区间

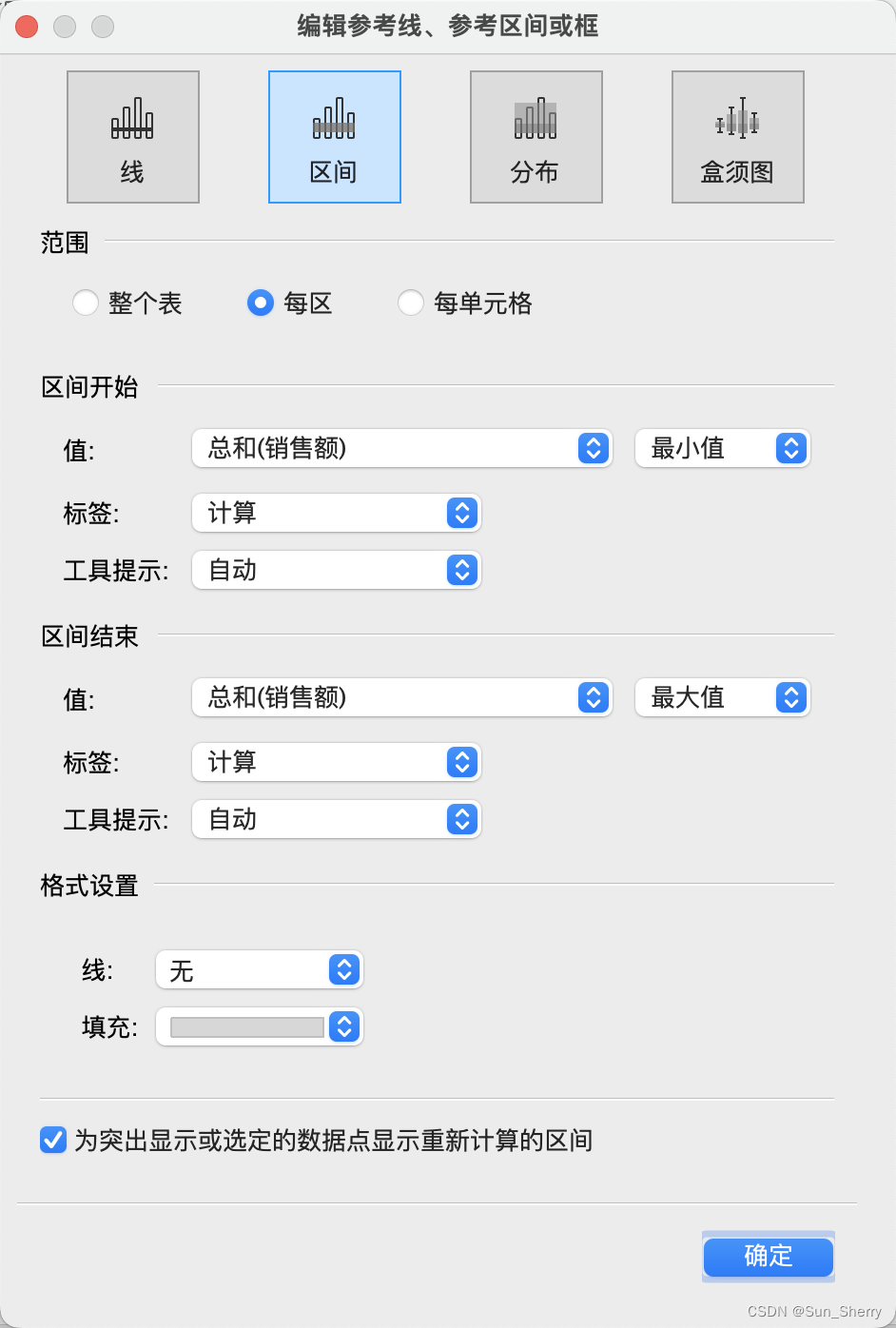

  仍以第1部分中的原始工作表为例进行说明，向该工作表中添加参考区间。添加参考区间的过程中的一些设置与添加参考线时的设置相同，这里不赘述。添加参考区间的设置界面如下：

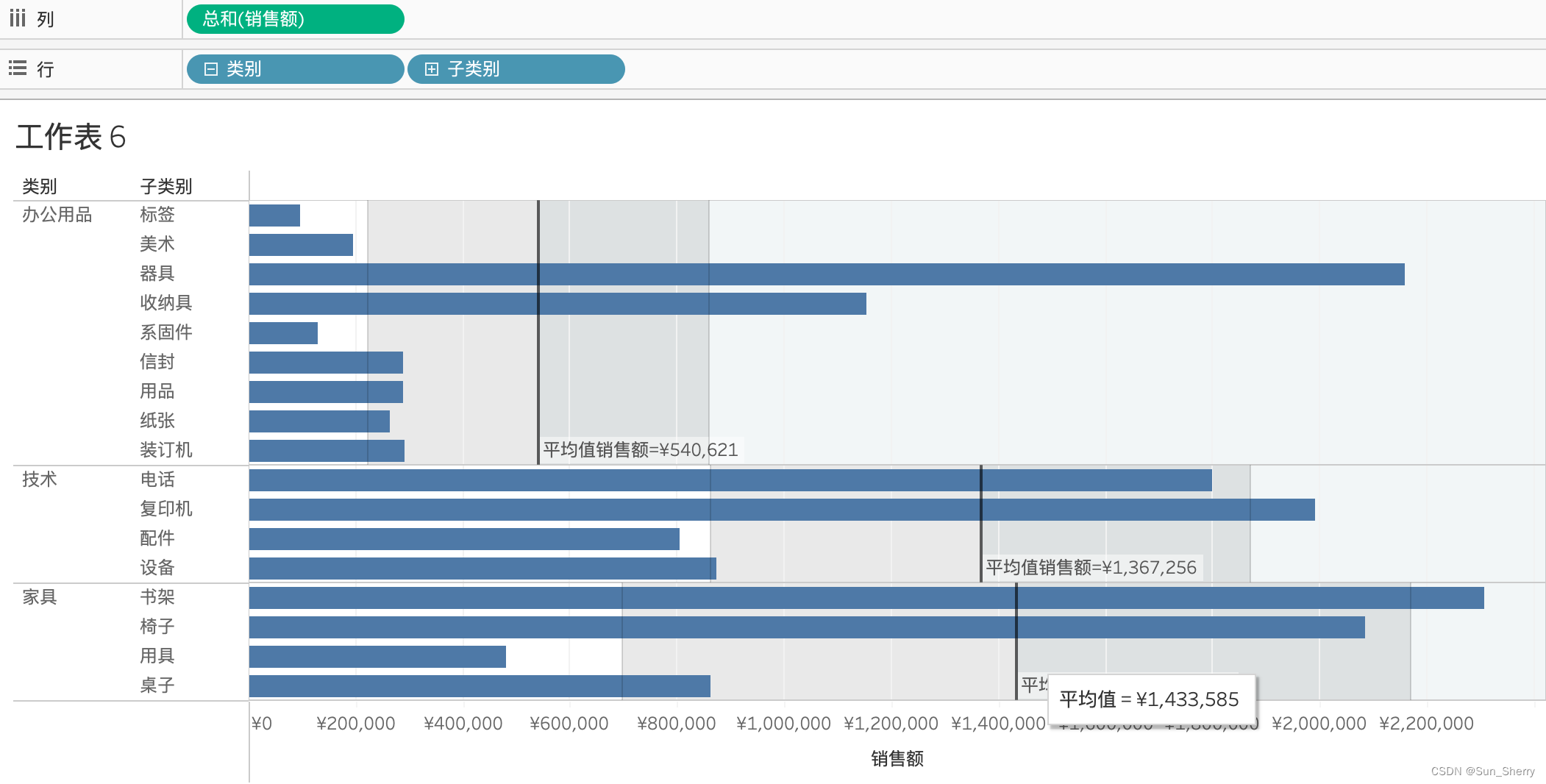

其中“区间开始”和“区间结束”指定参考区间的左右区间值。按照如上设置其结果如下：

3. 分布区间

  为了能更方便地展示分布区间的范围，构建如下工作表。

向该工作表中添加分布区间，其设置界面如下，这里重点介绍四种“计算”下的“值”类型：

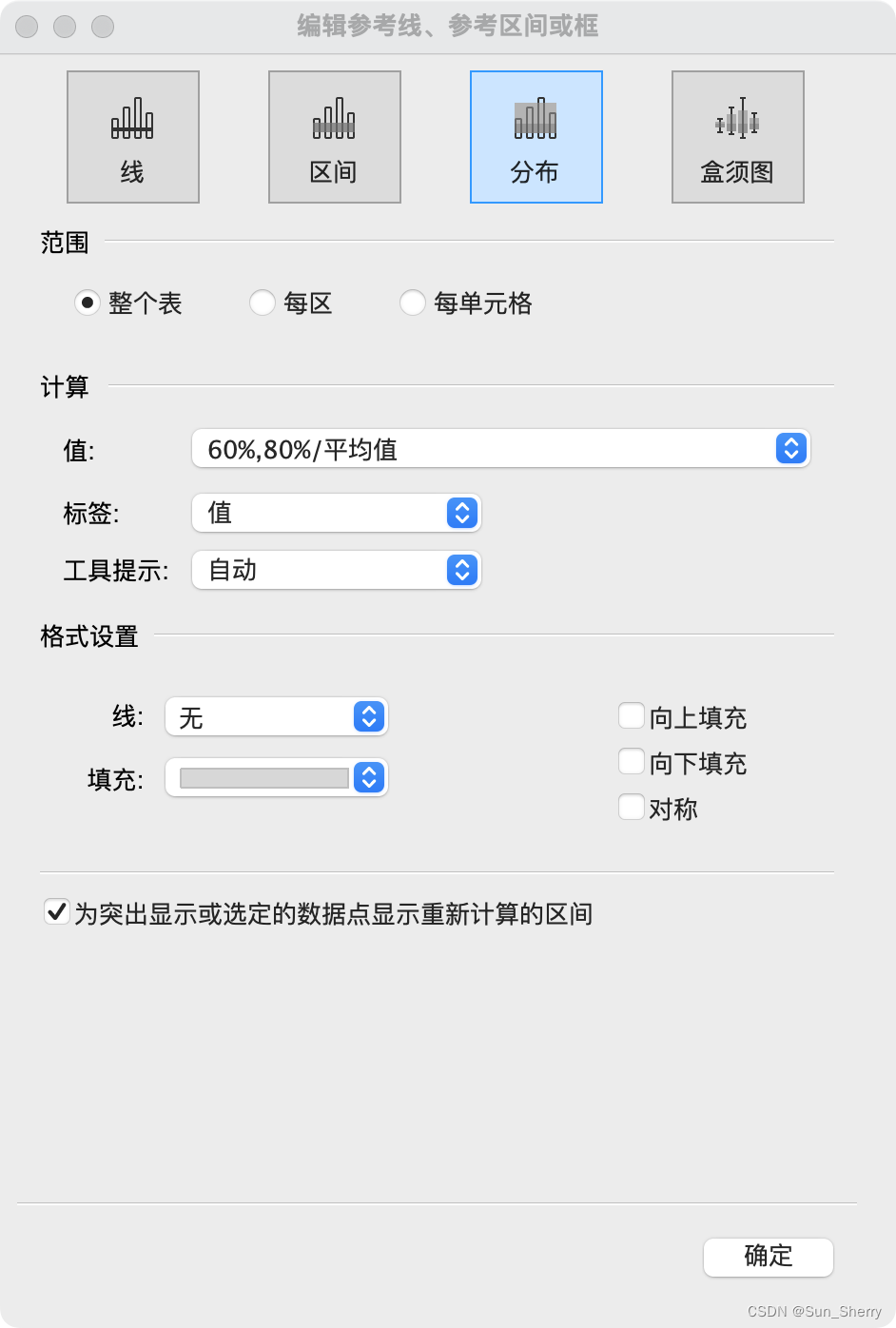

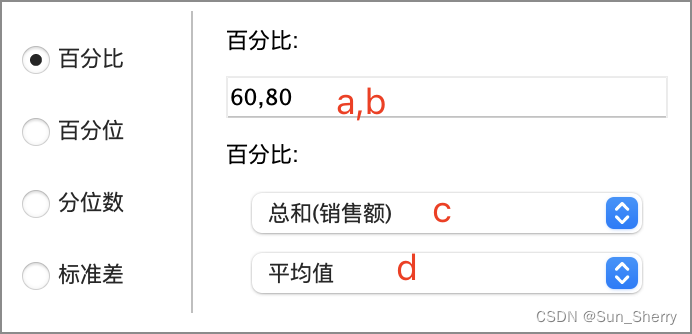

• 百分比：百分比的设置界面如下。

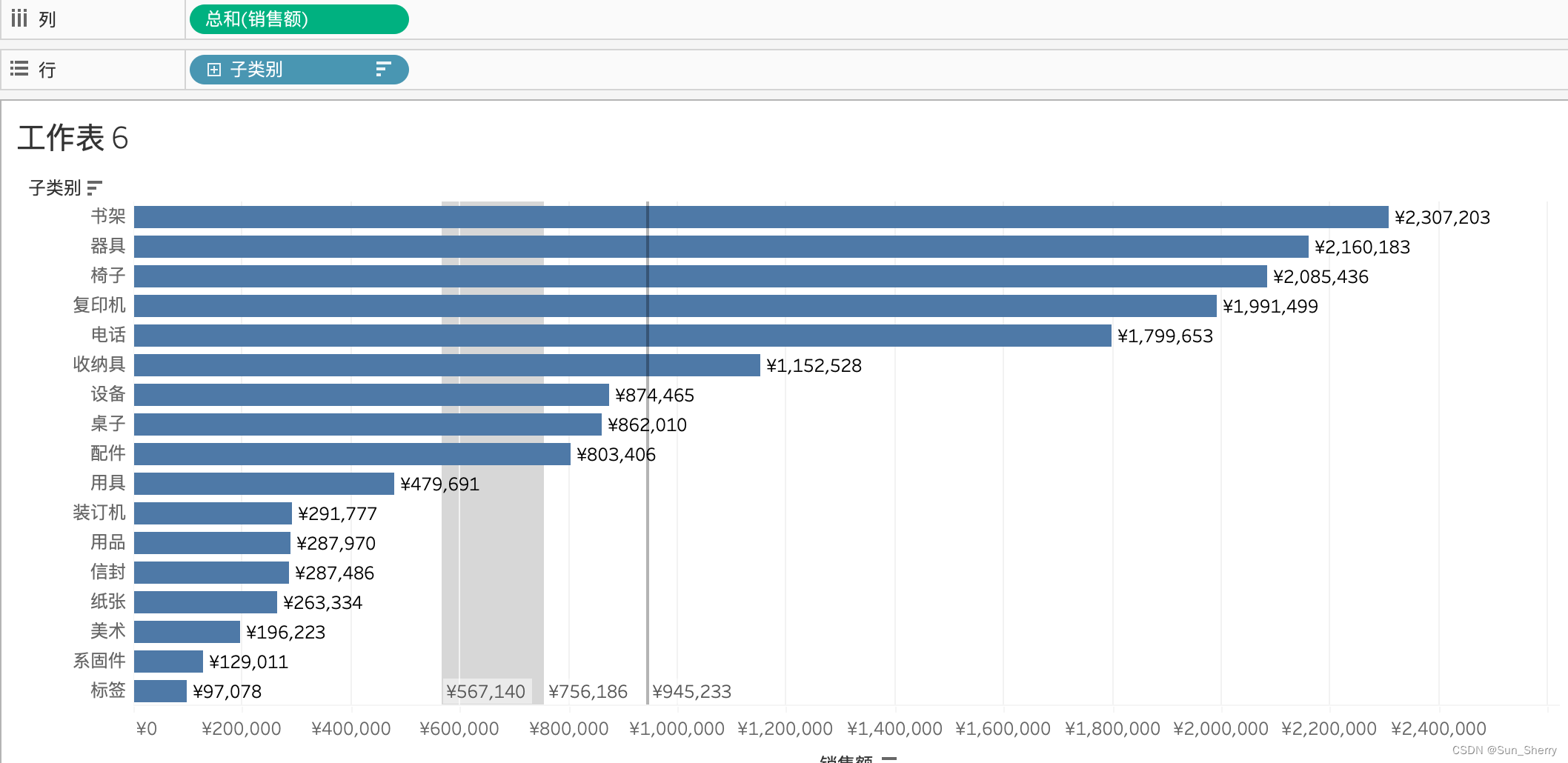

  此时分布区间的范围为$[a\ast d(c),b\ast d(c)]$。此时工作表中的分布区间结果如下(在工作表中添加了一条平均值参考线，方便对数据进行验证)：

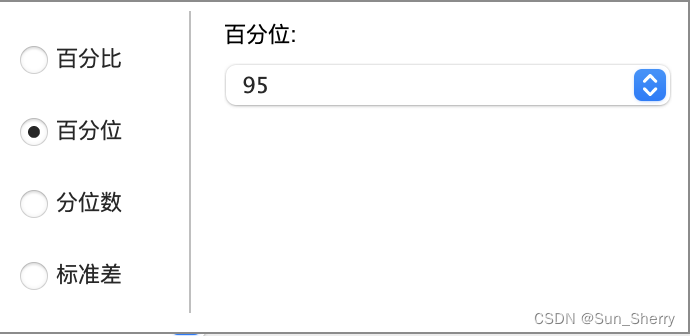

• 百分位:计算所有数据中的指定的百分位值，设置界面如下：

  其结果如下(这个95百分位的值的计算方法还没弄明白):

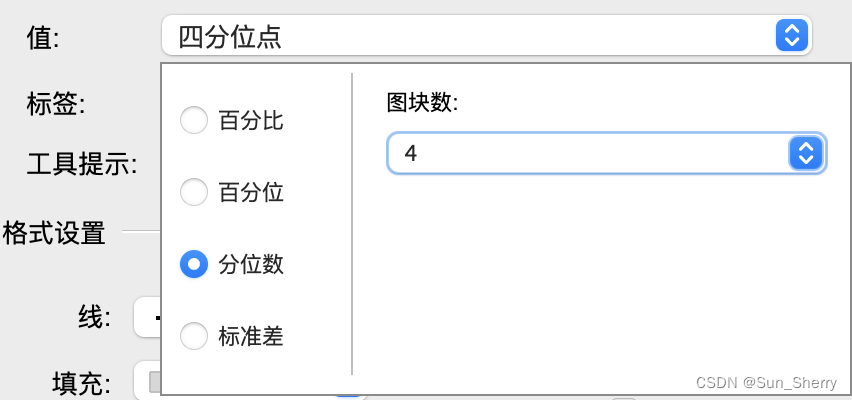

• 分位数：将指定的分位数标记出来，设置界面如下：

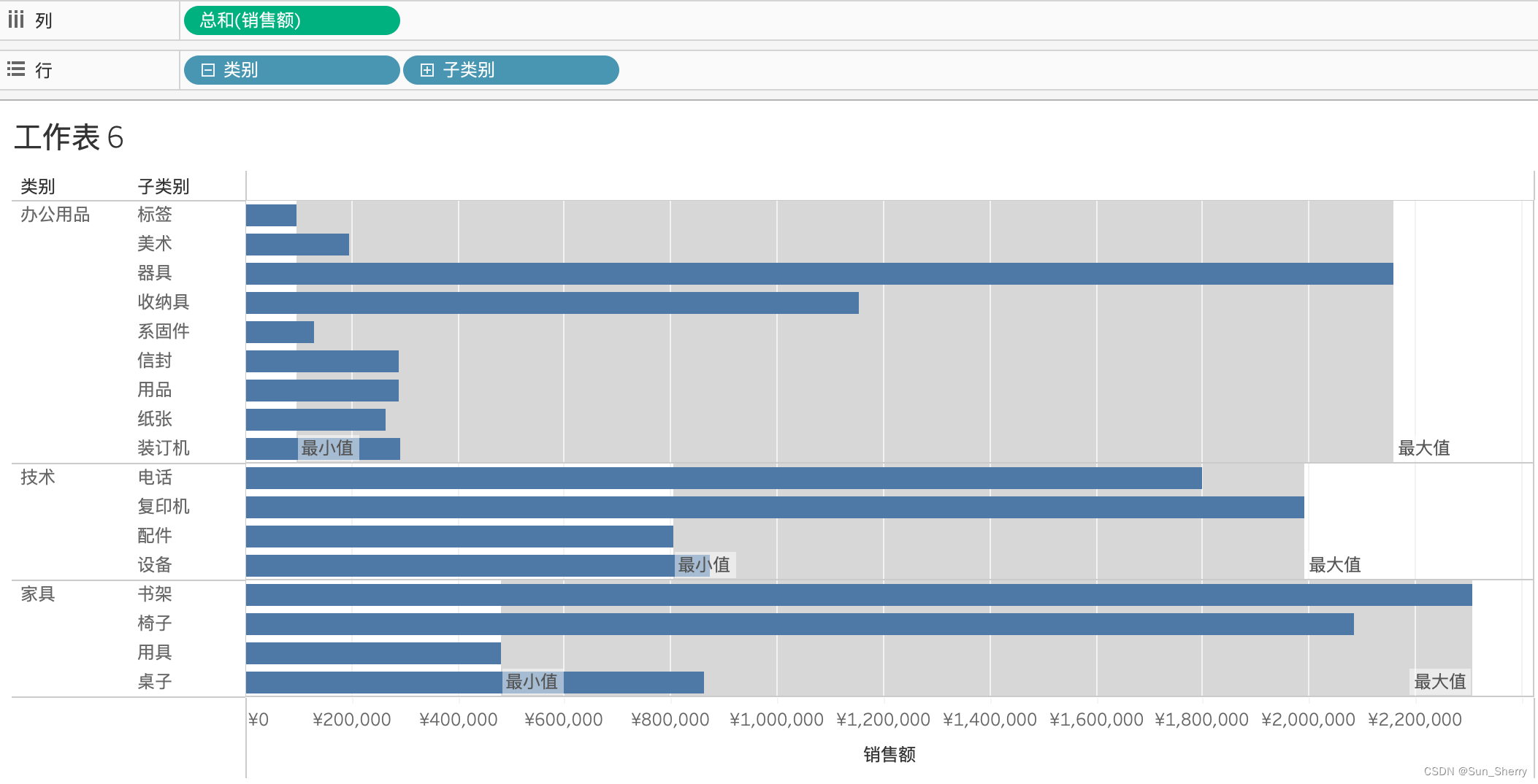

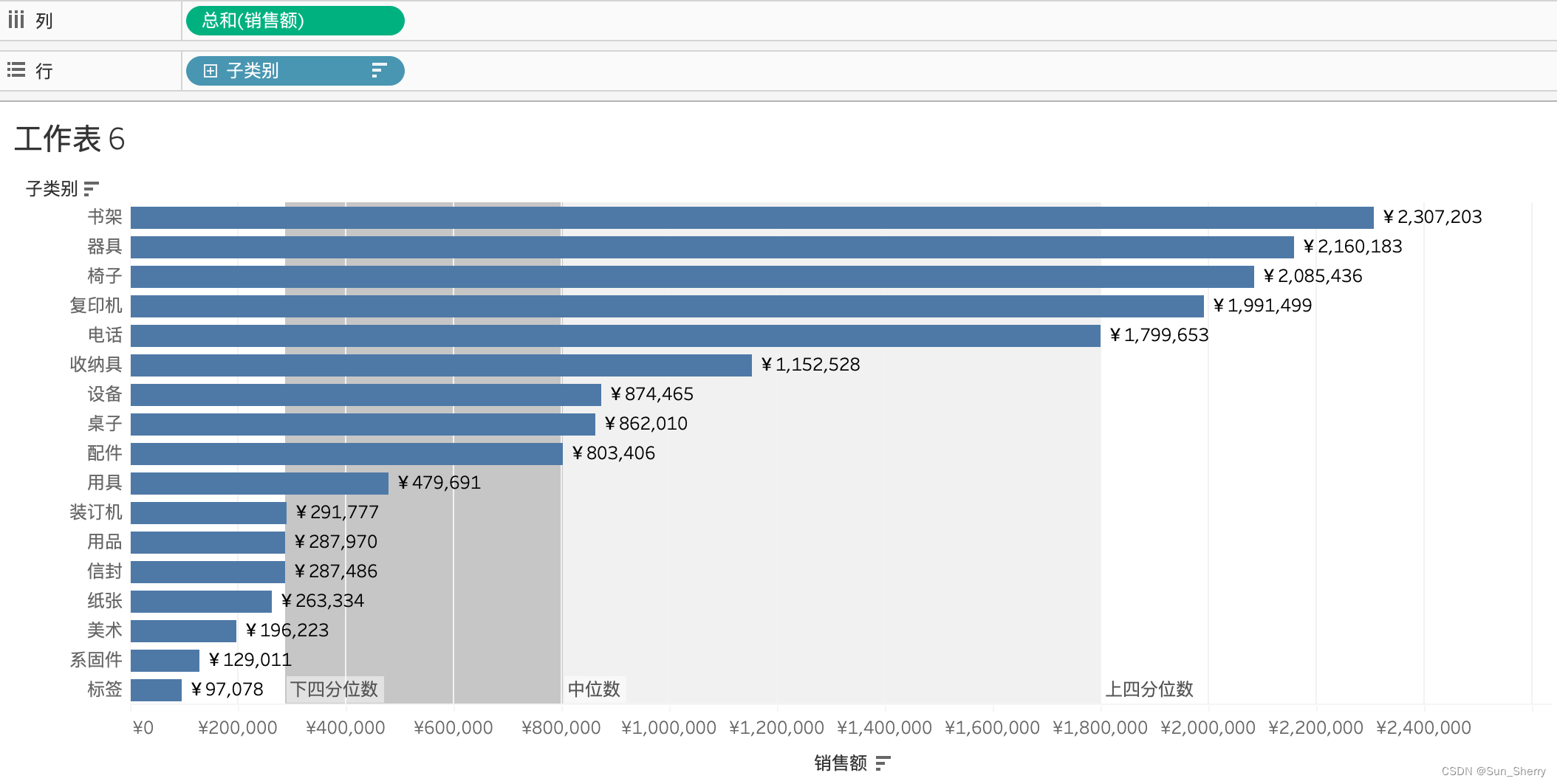

  其结果具体如下：

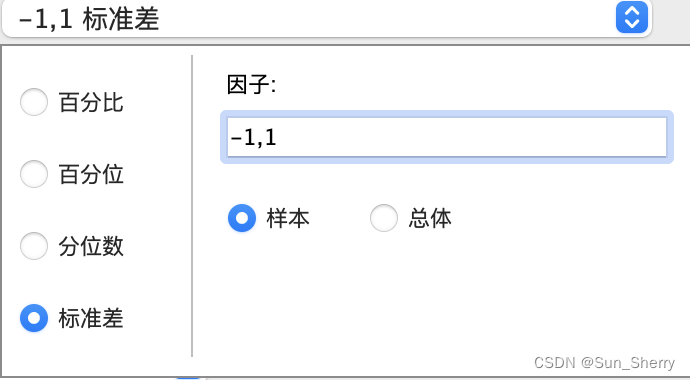

• 标准差：标准差的设置界面如下，此时分布区间的范围为$[-\sigma ,\sigma ]$，其中$\sigma$为数据的样本方差。

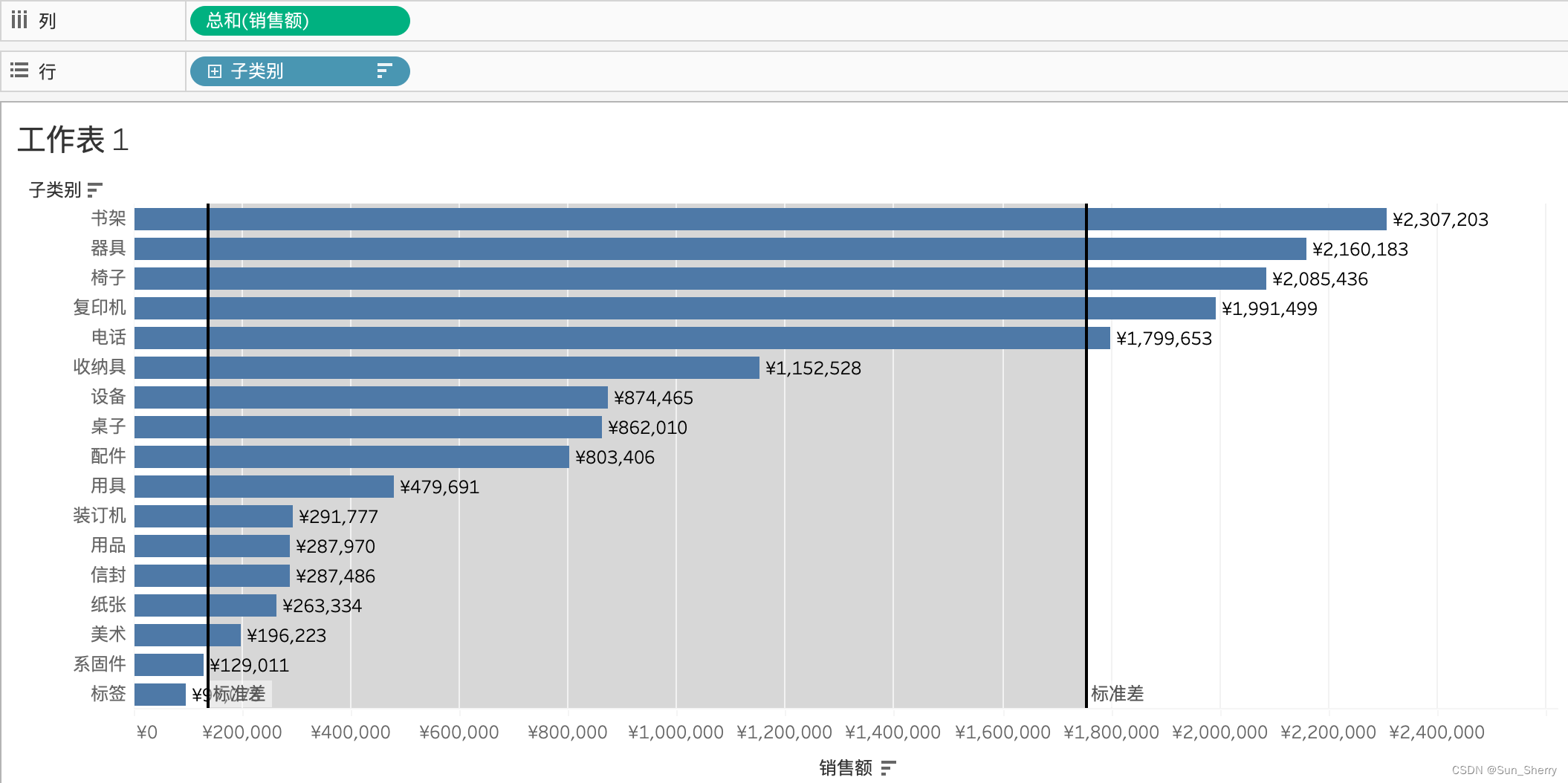

  其结果如下：


4. 盒须图

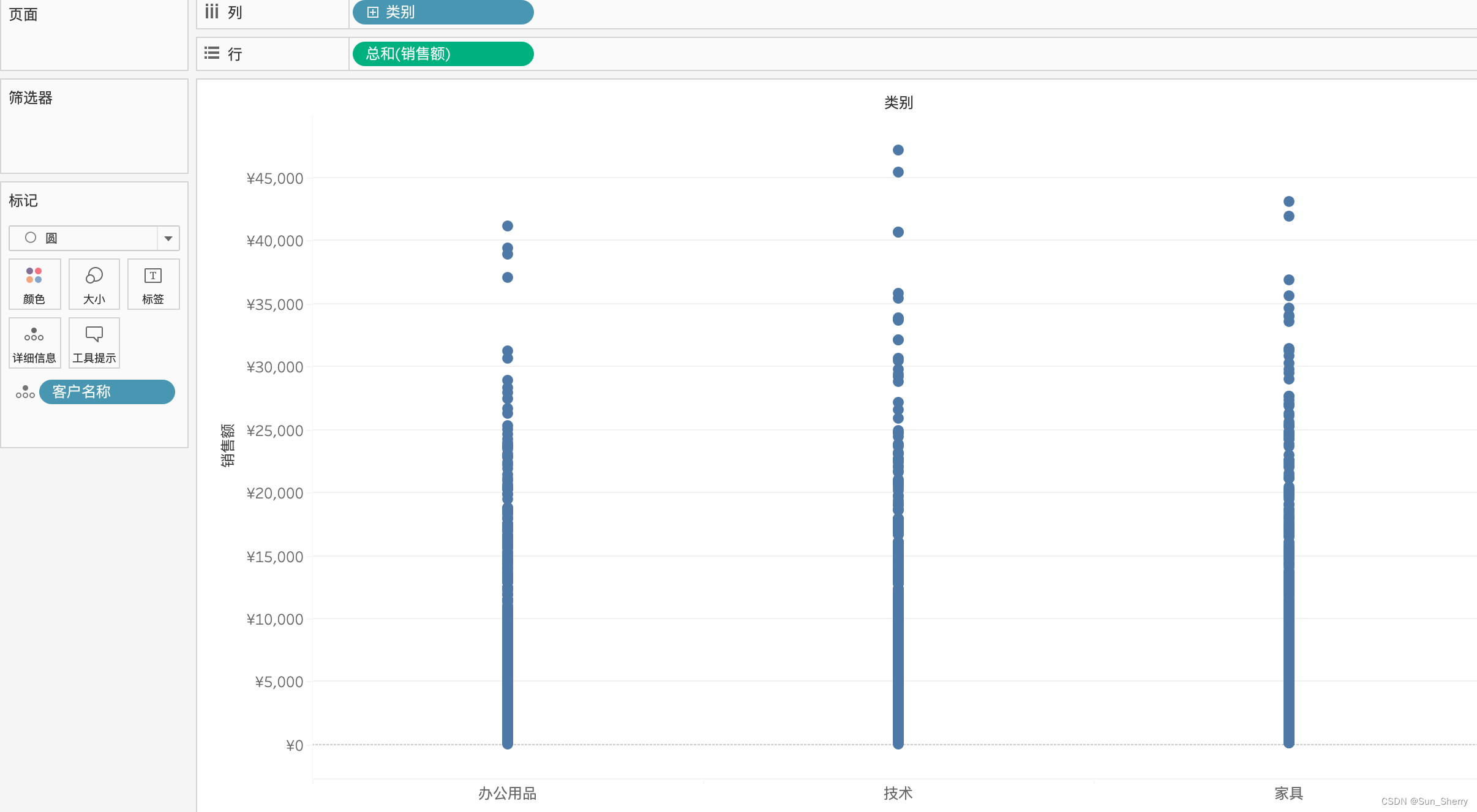

  盒须图一般指箱线图。一般情况下，只有在每行或每列中有多个点的时候才能向工作表中添加盒须图。构建如下工作表：

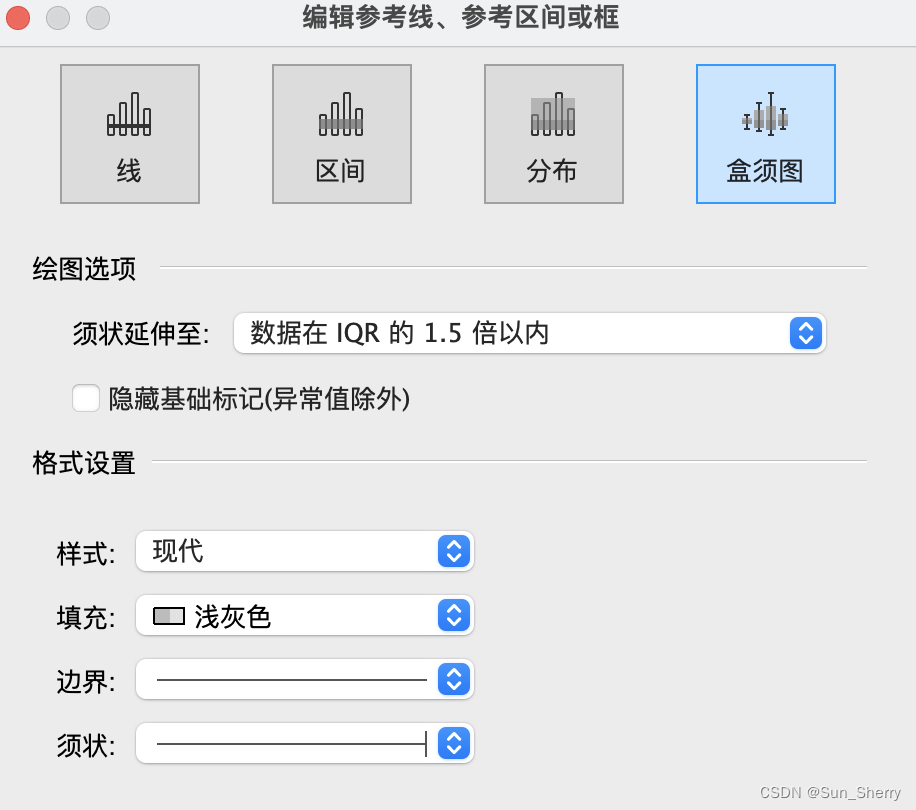

添加盒须图之后会进入如下盒须图编辑页面：

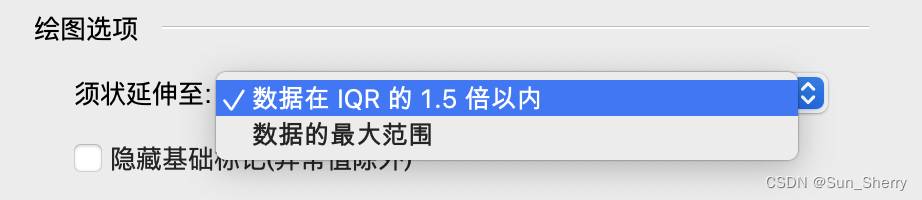

这里可以设置盒须图上下边缘的位置：

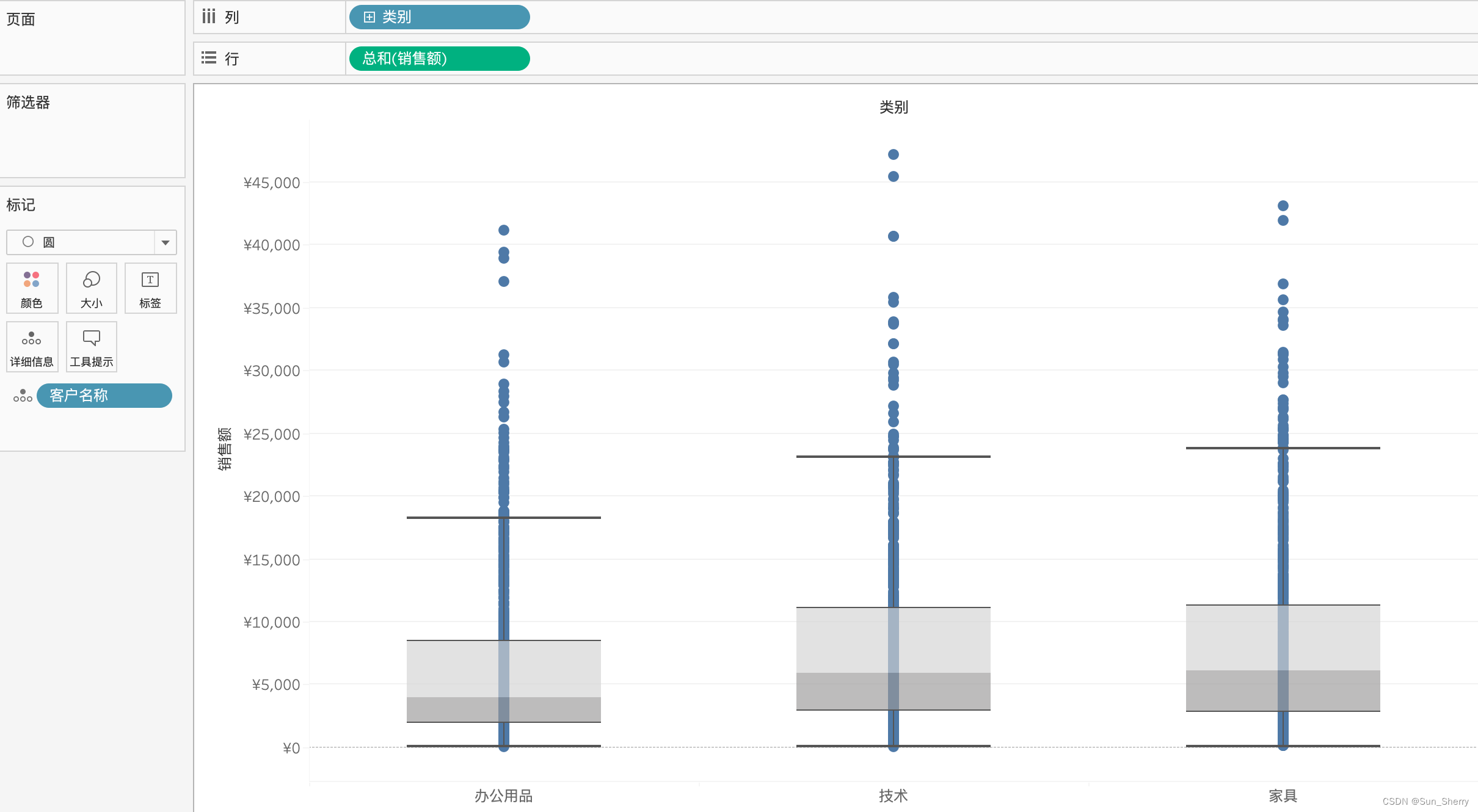

其结果如下：

5. 趋势线

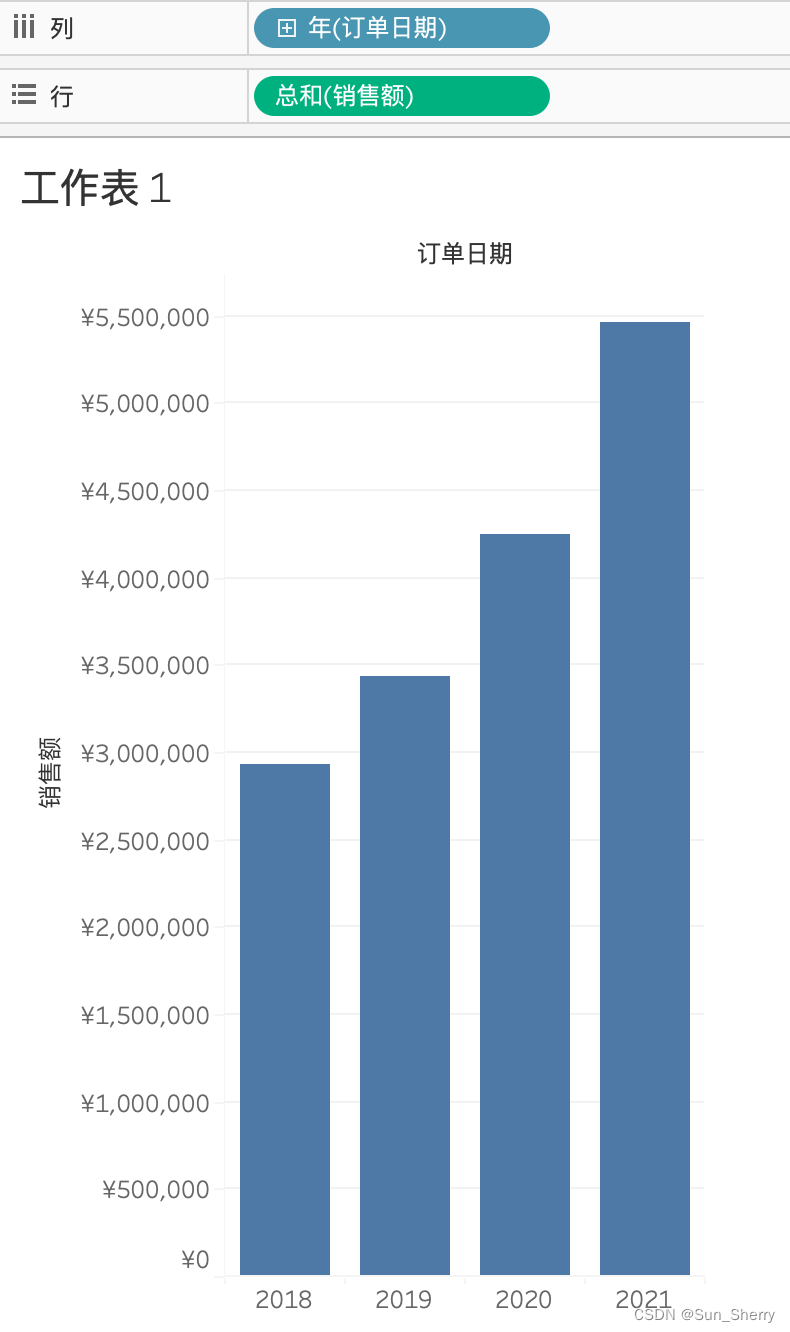

  一般当“列”中使用了日期类字段之后，便可以向工作表中添加趋势线。构建如下工作表：

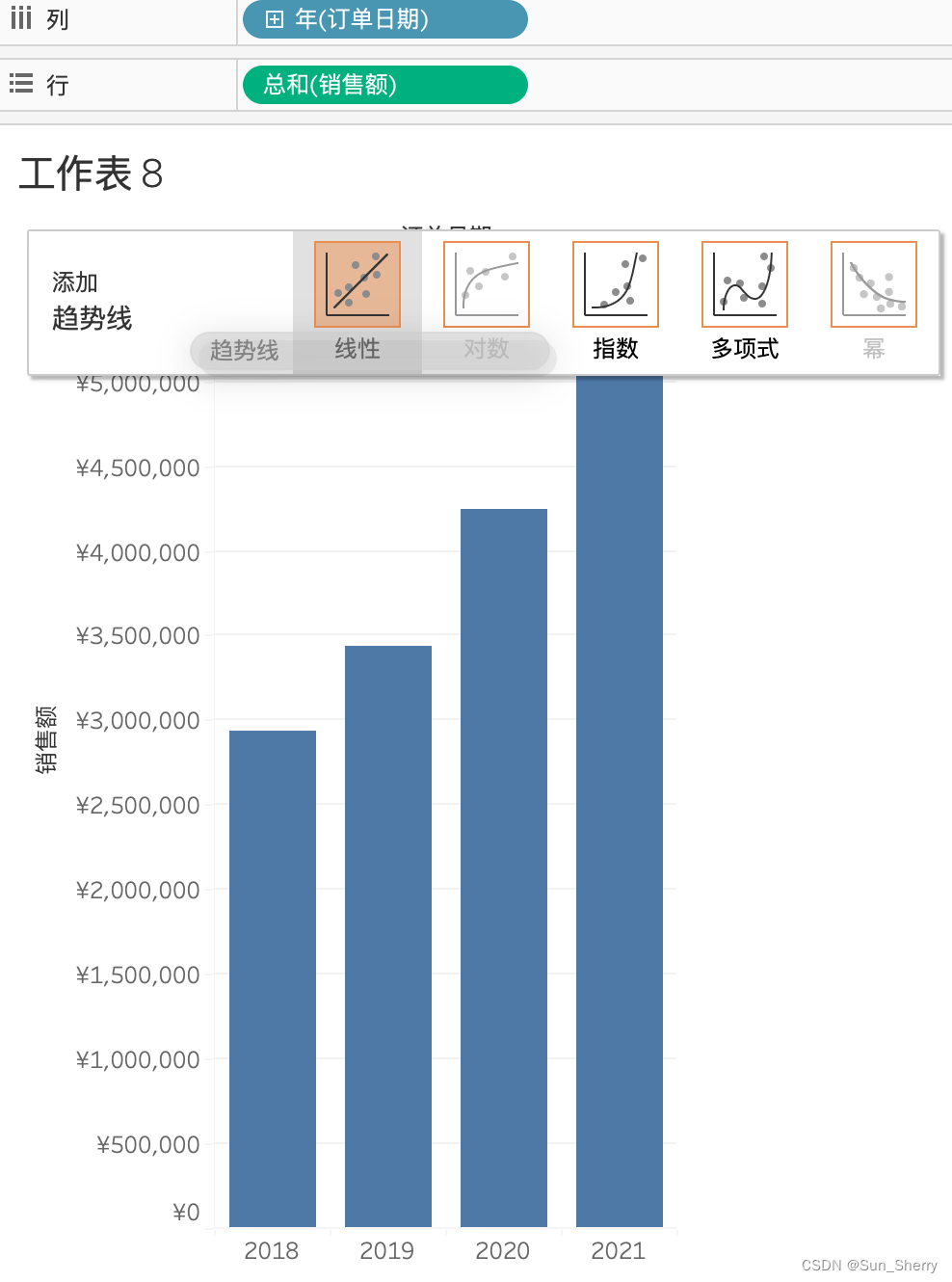

向该工作表中添加趋势线时可以在该页面上设定趋势线的模型类型。具体如下：

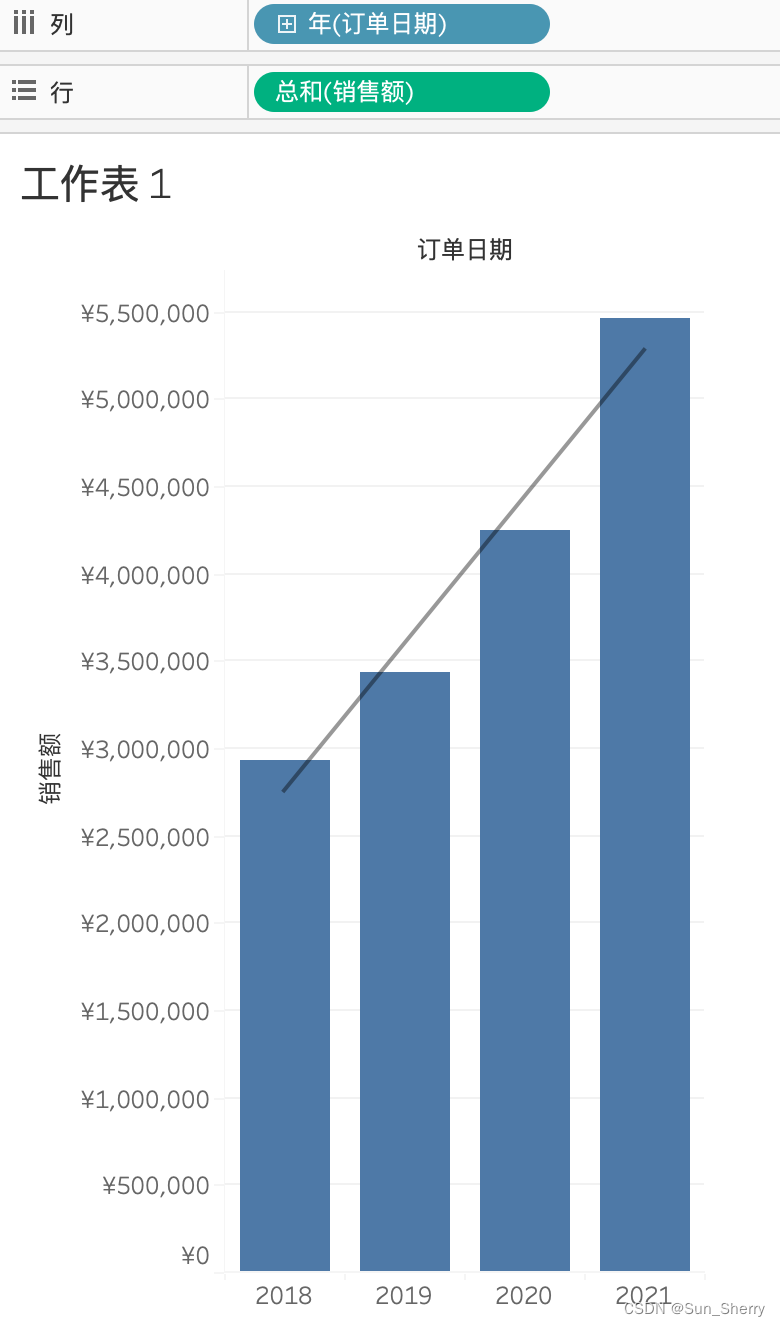

其结果如下：

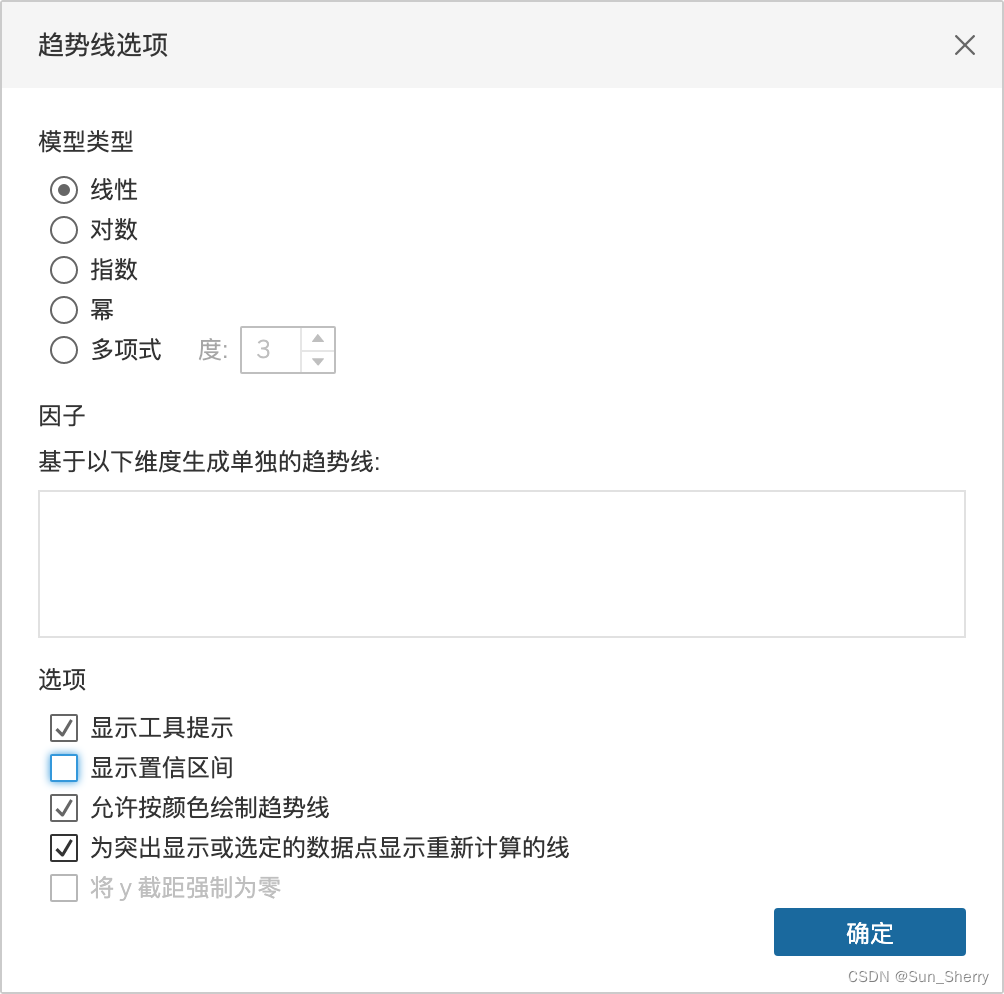

选中趋势线并进入趋势线设置界面。在该界面下可以修改模型类型及其他选型，这里不赘述。
