同相放大器(同相比例放大器)

一、图1中为同相放大器供电方式为单电源供电,这里的单电源是指只有单向正电压。
同相放大器:输入端为同相输入端(正极极输入端+),输出的放大信号与输入的信号电压向相同。
1.根据图1其计输出电压Vo算公式为

	Vo=[1+(RF/R1)]*Vi
	其中1+(RF/R1)为放大倍数
		这里的公式推导就不做详细介绍,有兴趣自行查阅模电相关书籍。

2.因为是单电源供电所以如图1所示的输入输出波形问题。
*当输入信号Vi为正半周(正电压)时输出端Vo有信号正常输出,但当输入信号Vi信号是负半周(负电压)时输出端信号Vo无输出。因为在正半周以GND为0电势参考点向上有正电压参考,由于负信号以GND为0电势参考向下无正电压参考所以负半周信号被钳在了0电势点(GND)。
*虽然放大器可以将信号放大但也是有条件的,如图1为供电电压是+5V那么最大输出信号等与电源电压+5V,如当输入信号Vi为1V;放大倍数为15则Vo应当输出15V,但图1最大供电只有+5V所以输出信号电压会被钳制在供电电压于供电电压相同。
在这里插入图片描述

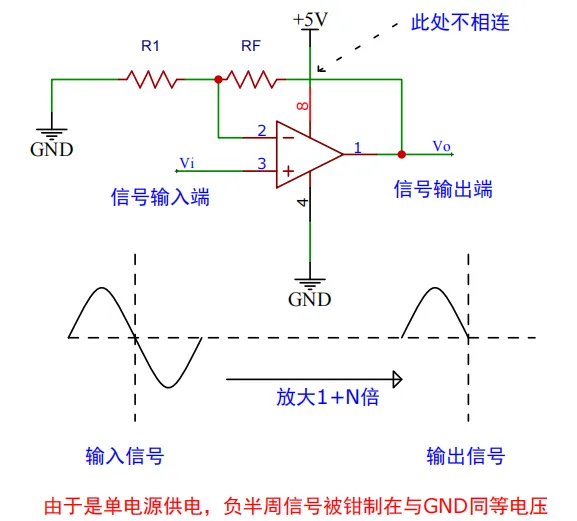

图1 同相放大器单电源供电
二、双电源供电图2中为同相放大器供电方式为双电源供电,这里的单电源是指有正电压、负电压同时供电。
其输出电压Vo计算公式与单电源供电相同
在这里插入图片描述

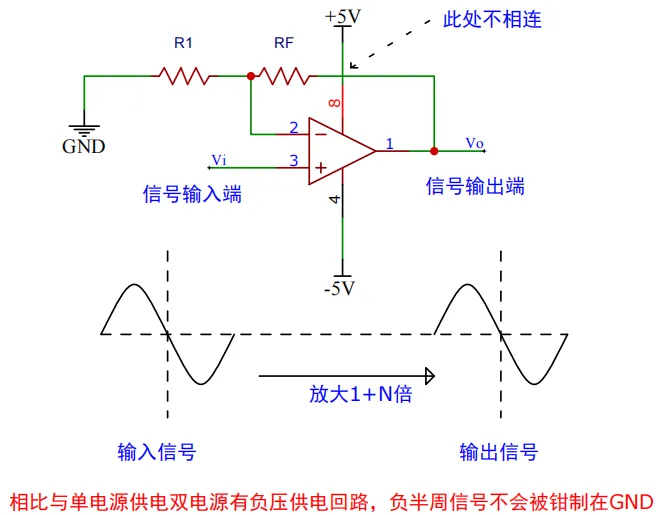

图2 同相放大器双电源电源供电

### 单电源相放大电路仿真与设计 单电源供电下的同相放大器电路是一种常见的运算放大器配置,尤其适用于便携式设备或其他仅提供单一电压源的场合。以下是关于该主题的技术要点: #### 1. 同相放大器的工作原理 同相放大器的核心特点是输入信号通过正向端接入运放,从而保持输出信号与输入信号相的相位关系[^1]。对于单电源供电的情况,通常需要引入偏置网络来设置合适的直流工作点。 #### 2. 偏置网络的设计 为了使单电源同相放大器正常运行,需确保输入级处于线性区域。一般采用电阻分压的方式生成中间电平作为虚拟接地参考点。如,在5V供电条件下,可以通过两个等值电阻串联至电源两端形成约2.5V的偏置电压[^2]。 ```python import numpy as np def calculate_bias_resistor(Vcc, Vbias): """ 计算实现所需偏置电压所需的电阻值比。 参数: Vcc (float): 电源电压(伏特) Vbias (float): 所需偏置电压(伏特) 返回: float: R1/R2 的比率 """ ratio = (Vcc / Vbias) - 1 return ratio # 示计算 R_ratio = calculate_bias_resistor(5, 2.5) print(f"R1 和 R2 的阻值应满足的比为 {R_ratio:.2f}:1") ``` #### 3. 非理想因素的影响 在实际应用中,必须考虑诸如有限开环增益、输入失调电压以及温度变化等因素对性能的影响[^2]。这些参数可能降低系统的精度并影响稳定性。 #### 4. SPICE仿真工具推荐 针对此类电路分析,SPICE软件是非常有效的手段之一。它允许工程师精确预测不条件下的行为表现,并优化元件选取过程。常用工具有LTspice、PSpice和Ngspice等。 #### 5. 设计实说明 假设目标是创建一个基于TL072芯片的单电源同相放大器,增益设定为10倍,则可按照如下原则布置组件数值: - 输入耦合电容器Cin=1μF; - 输出解耦电容器Coupling_Capacitor=10nF; - 反馈电阻Rf=9kΩ; - 输入匹配电阻Ri=1kΩ; 以上述方法为基础搭建模型后即可利用前述提到的各种仿真平台验证理论预期是否达成一致效果。
