51单片机自学笔记（五）数码管

目录

原理图阅读

程序编写

拓展研究

---

本篇除去数码管本体外，还涉及到两个74芯片，理解难度较高！

原理图阅读

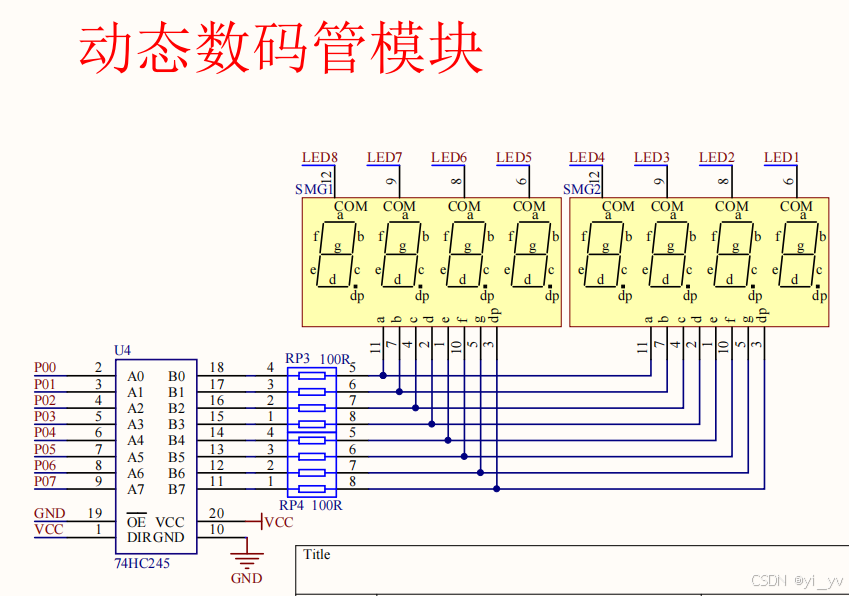

首先看数码管本体的原理图

左下角的74HC245称作三态收发器，在这里主要起增加引脚驱动能力的作用。由于本篇讨论范围仅限于软件，因此可以将其忽略

数码管型号为3461AS-1，属于共阴极。器件上各位数中相同位置的发光段（a~g、dp）被接在一起放在底部，顶部则为每一位数单独配置一个控制端COM。该型号数码管的控制方式为：向底部发光段引脚施加高电平以决定显示什么符号，称作段选；向顶部COM施加低电平以决定符号在哪一位数上出现，称作位选

举个例子：若想在左起第五位上显示数字1，则需要让b段、c段所在的7号、4号引脚变为高电平，然后让LED3（9号引脚）变为低电平

这样就梳理清楚了数码管自身的问题。接下来研究具体实现方法

首先是段选。上面已经忽略了74HC245的存在，因此段选引脚可看作直连处理器，非常简单

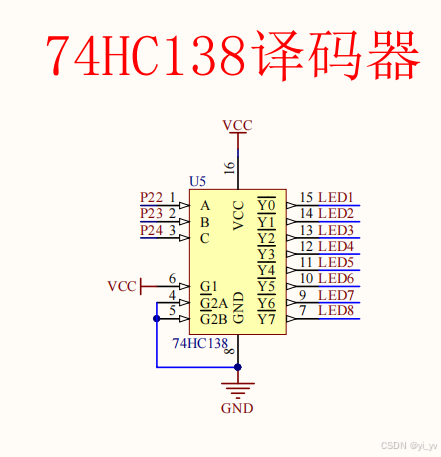

然后是位选。可以看到COM上的引脚标识并非P+数字的形式，可以断定这套系统上还有其它未知元器件。继续翻看原理图可以找到一颗74HC138芯片

74HC138称作译码器。它能将左侧ABC三个引脚的输入组成的二进制数翻译为十进制，并让右侧对应位置的引脚变为低电平

举个例子：当输入信号为C=0，B=0，A=0时，组成的二进制数为000，对应的十进制数为0，此时Y0所在的15号引脚将输出0；当输入信号为C=1，B=1，A=0时（注意ABC的顺序是反的），组成二进制数110，对应十进制数6，此时10号引脚将输出0

这样就将整个系统搞明白了。上面在左起第五位显示数字1的例子，完整的过程是：让P02、P05变为低电平以完成段选；让P24变为低电平，经过译码后LED5变为低电平以完成位选（注意处理器引脚初始状态均为高电平）
