第2篇：周期性注册与NAS消息加密的支持

本文是AMF篇的第2篇。

本期目录：

目录：

1.1.2 周期性注册功能支持 30

1.1.2.1 AMF支持T3512的下发 30

1.1.2.2 AMF支持转发UDM签约的T3512 31

1.1.3 NAS消息加密的支持 33

1.1.2 周期性注册功能支持

5G周期性注册流程的原理部分请参考《5G核心网原理与实践：原理篇》的3.1.4节：周期性注册更新流程。这里不再赘述。

本节主要通过消息实战看看AMF对该流程的支持。

1.1.2.1 AMF支持T3512的下发

T3512是周期性注册更新计时器，默认值是54分钟，通过5G-NAS消息：Registration Accept由AMF下发给UE。换句话说，T3512也属于AMF局数据配置的一部分。

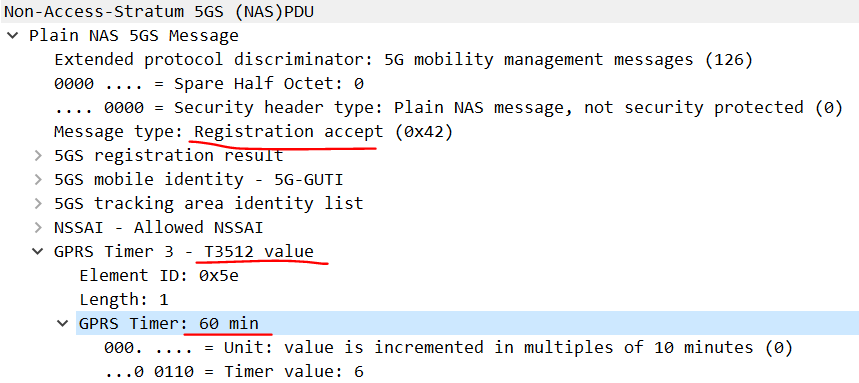

从验证AMF功能（是否满足3GPP要去）角度出发，需要抓包查看AMF是否下发了正确的T3512，并能通过Wireshark正确解码。消息举例如下：（本例AMF给UE分配的T3512为60分钟。）

1.1.2.2 AMF支持转发UDM签约的T3512

T3512也可以作为UDM中用户签约数据的一部分，不同的5G终端类型（如ToB和ToC终端）可以签约不同的T3512，来满足彼此不同场景应用的需求。例如：一个MMTC的5G终端，处于省电目的，可以签约一个长周期T3512，单位为小时。而普通5G手机用户，则签约正常的T3512值，单位为分钟。UDM侧对应的参数名叫：subsRegTimer。

但需要注册，subsRegTimer是一个可选的签约数据参数，UE如果没有签约，也就是如果UDM没有给AMF下发签约T3512，则AMF要支持根据本地配置来下发（不能说UDM没给我，我就不下发给UE。）

AMF的功能检查：

- AMF在这中间，需要保证首先能调用UDM的服务拿到签约的T3512，然后要放到注册消息里发给UE。这两个值一致，则可判定AMF支持本节功能。

检查点：

检查UDM下发给AMF的签约T3512，和AMF下发给UE的T3512一致。

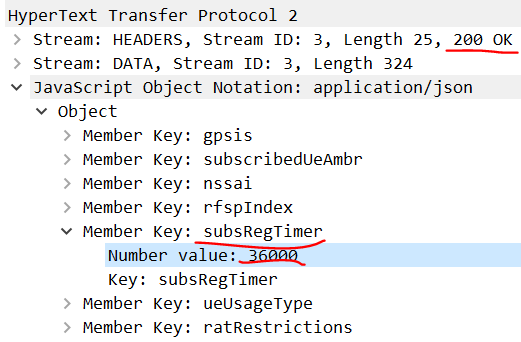

这里给出UDM下发给AMF的签约T3512消息截图如下：

上图是UDM发给AMF的200 OK响应，包含了UE的签约数据am-data。其中，签约T3512值为10小时。

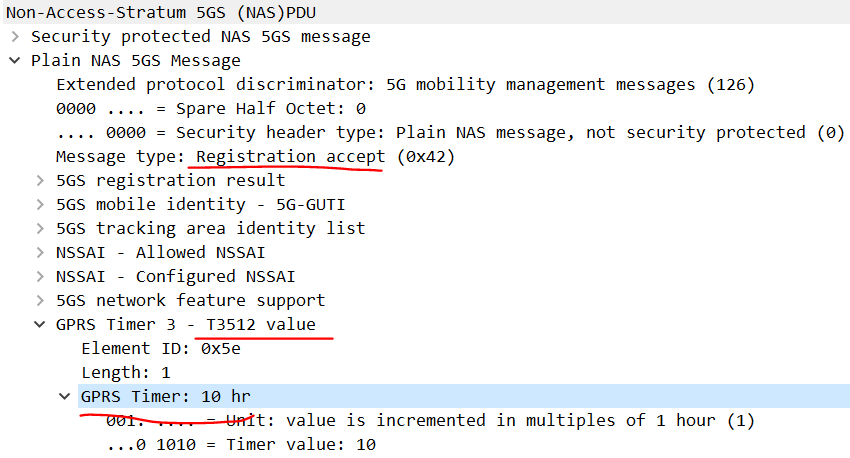

上图是AMF发给UE的注册接受消息。可以看到AMF下发的T3512和签约T3512值完全一致。

1.1.3 NAS消息加密的支持

在23501对AMF功能明确提到，AMF应支持NAS消息的加密。这是通过注册流程中的SMC（Security Mode Command）子流程来完成的。SMC流程是发生在鉴权之后。当SMC流程完成后，会建立UE和AMF之间的安全管理上下文。后续的NAS消息（如PDU会话建立）都应该是加密的，同时AMF还要负责解密后传给核心网内的网元如SMF。SMC流程之前的NAS消息（如注册请求）则是明文传送的。

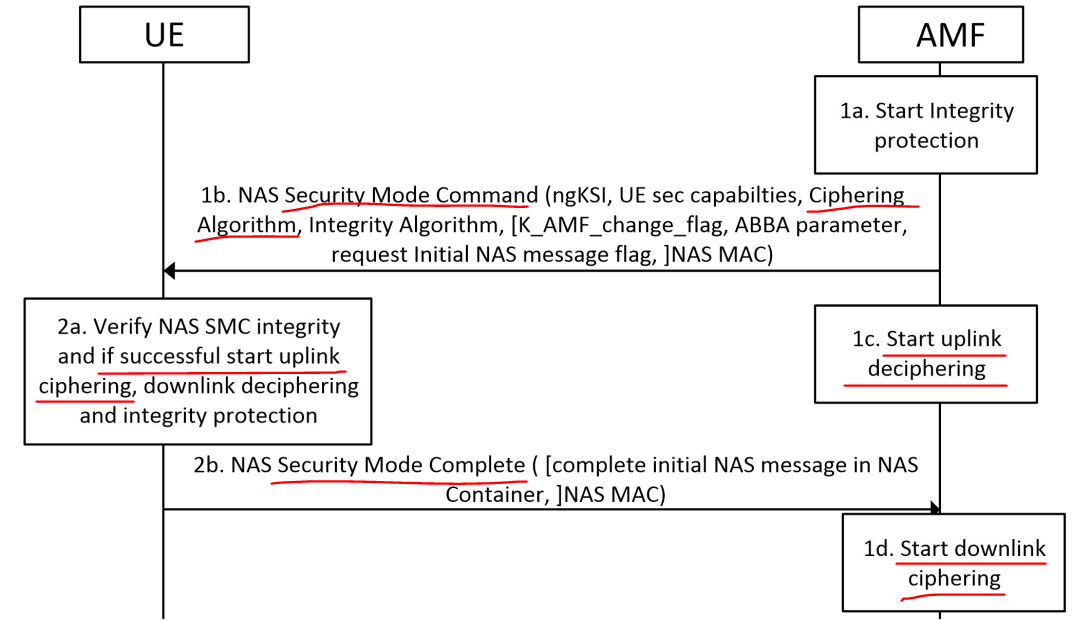

SMC的基本流程在33501中定义，如下所示：

如图所示，首先UE会在明文的注册请求消息中上报自己的安全能力（支持的加密算法）、AMF结合本地配置和优先级配置，选择和UE所支持的加密算法的交集。发起SMC流程。

这里只看和NAS加密有关的（还有一部分是完整性保护，类似）。

1b：AMF给UE发明文的NAS消息：Security Mode Command，包含自己所支持的加密算法等；

2a：UE验证SMC的完整性成功，则开始对上行NAS消息加密，并要对下行NAS消息解密。

2b：UE给AMF回NAS消息：Security Mode Complete进行确认。需注意，这个消息本身也已经被加密了。因为它也是个NAS消息。

1c：AMF要支持对后续收到的上行NAS消息进行解密（相同的算法+相同的密钥）。在这里，要对收到的Security Mode Complete消息进行解密。

1d：AMF要支持对后续的下行NAS消息进行加密。

检查点：

- 检查AMF是否在注册流程中的SMC子流程中下发了网络侧选择的NAS加密算法，并检查AMF是否能对后续收到的NAS消息解密，和对下行NAS消息加密。

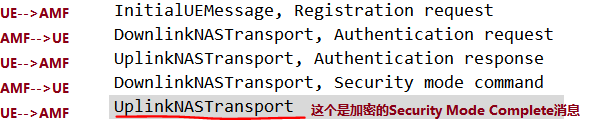

如下图所示，在鉴权完成后，AMF发起了SMC流程，UE回的响应消息Security Mode Complete已经被加密了，通过N2消息：UplinkNASTransport发给AMF。但wireshark已经无法对这个NAS进行解码了，已经加密了。

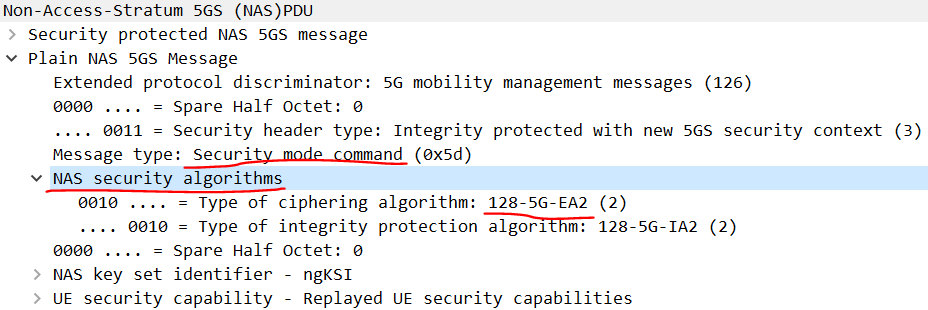

将倒数第二个SMC消息放大，得到下图，有AMF选择的加密算法是128-5G-EA2：

将最后一个加密端的NAS消息放大，得到下图所示（在wireshark里看到的）：

---

---
