5GC——UE周期性注册和移动更新注册流程

一、UE周期性注册

流程图我就不画了，自己整理，这个过程很简单

① UE ——> （R）AN 发送一个AN Message

AN Message{ AN Parameters,Registration Request }
其中
Registration Request{ Registration Type,GUTI,lasted visited TAI,Requested NSSAI,PEI,等等}
AN Parameters {5G-S-TMSI,Selected PLMN ID,Establishment cause,等等}

②（R）AN 执行AMF Selection
基站这边会基于UE给的5G-GUTI选择一个AMF（正常情况下跟初始注册中选择的AMF相同）

③（R）AN——>AMF
gNB会发送一个 N2 Message 给到AMF

N2Message { N2 Parameters,Registration Request（这是步骤①中的）}
其中
N2 Parameter{Selection PLMN ID,Location Information,Cell Identity等等}

④AMF——>UE Registration Accept
AMF回给UE一个注册接受的信令，携带UE的5G-GUTI,Allowed NSSAI,Registration Area等参数
周期性注册流程完成

接下来需要明白为什么需要这样一个流程：主要目的是告诉核心网，UE是活跃的，不需要休眠

周期性注册的触发条件：当UE在CM-Idle状态下，并且UE的定时器（预定义的一个不活动时间）到期后，开始执行周期性注册流程

二、移动注册更新流程

UE在移动过程中，有可能会移动一个较远的距离，导致UE所在的TA和UE所支持的TA（AMF下发的）不匹配，那么这样就发起一个移动注册更新的流程。

看过协议的人都知道，这是一个完整的注册流程，当然，这里面也包含了移动注册的流程（因为协议的流程都是这种大而全的样子）我会按照我的流程来概述，当然肯定是基于这个协议的。

1. UE 到 （R）AN ，发送一个AN Message

AN Message{ AN Parameters,Registration Request }
其中
Registration Request{ Registration Type,GUTI,lasted visited TAI,Requested NSSAI,PEI,等等}
AN Parameters {5G-S-TMSI,Selected PLMN ID,Establishment cause,等等}

2. （R）AN 执行AMF Selection
   基站这边会基于UE给的5G-GUTI选择一个New AMF，主要还是基于5G-GUTI（从5G-GUTI中可以导出GUAMI ，因为5G-GUTI=GUAMI+5G-TMSI，再从GUAMI中得到一个AMF Set（AMF集），最后从AMF set中选出一个AMFinstance）

3. （R）AN 到 AMF
   gNB会发送一个 N2 Message 给到AMF

N2Message { N2 Parameters,Registration Request（这是步骤①中的）}
其中
N2 Parameter{Selection PLMN ID,Location Information,Cell Identity等等}

4. New AMF到Old AMF
   New AMF发给Old AMF 一个Namf_Communication_UEContextTransfer信令，目的是New AMF需要知道Old AMF中UE的配置信息（UE的SUPI,UEContext）
   Old AMF回给New AMF 一个Respones Namf_Communication_UEContextTransfer，包含UE的SUPI和Context

5. AMF执行AUSF Selection
   基于SUPI or SUCI，选择一个AUSF

6. AUSF的鉴权
   根据 AMF 的请求，AUSF 将执行 UE 的认证
   AUSF 选择 UDM，从 UDM 获得验证数据，一旦 UE 被认证，AUSF 向 AMF 提供相关的安全信息（鉴权参数）

7. New AMF给Old AMF，注册完成的通知
   通过Namf_Communication_RegistrationCompleteNotify,New AMF告诉Old AMF：New AMF在AUSF和UDM的注册已经成功了（只有ausf认证通过之后才算注册成功）

8. AMF执行UDM Selection，基于SUPI

9. New AMF与UDM的交互
   先是与初始注册一样的三个信令Nudm_UCEM_Registration、Nudm_SDM_Get、Nudm_SDM_Subscribe(分别是注册登记，下载用户数据，订阅数据的变更事件)
   然后UDM会发Nudm_UECM_DeregistrationNotification 给Old AMF,通知Old AMF删除UE的上下文
   还会发Nudm_SDM_unsubscribe给Old AMF，通知Old AMF取消订阅UDM的数据。

10. AMF执行PCF Selection
    基于SUPI,DNN,NSSAI等

11. AMF到PCF AM Policy Association Establishment
    AMF向PCF通知移动性限制（例如UE位置）以进行调整，或者PCF由于某些条件（例如，使用中的应用，时间和日期）而更新了移动性限制本身，则PCF应提供更新的移动性限制到AMF。

12. AMF到SMF Nsmf_PDUSession_UpdateSMContext（移动更新流程才有的步骤）
    如果要激活的PDU会话列表包含在步骤1中的注册请求中，则AMF将Nsmf_PDUSession_UpdateSMContext请求发送到与PDU会话相关联的SMF，以激活这些PDU会话的用户平面连接。
    ps：其实这一步骤最复杂，因为还涉及到可能出现的漫游场景和另一个流程，故不做详解，可自查502协议

13. New AMF给UE发送Registration Accept
    包含UE的5G-GUTI,Allowed NSSAI,Registration Area等
    移动注册更新流程完成

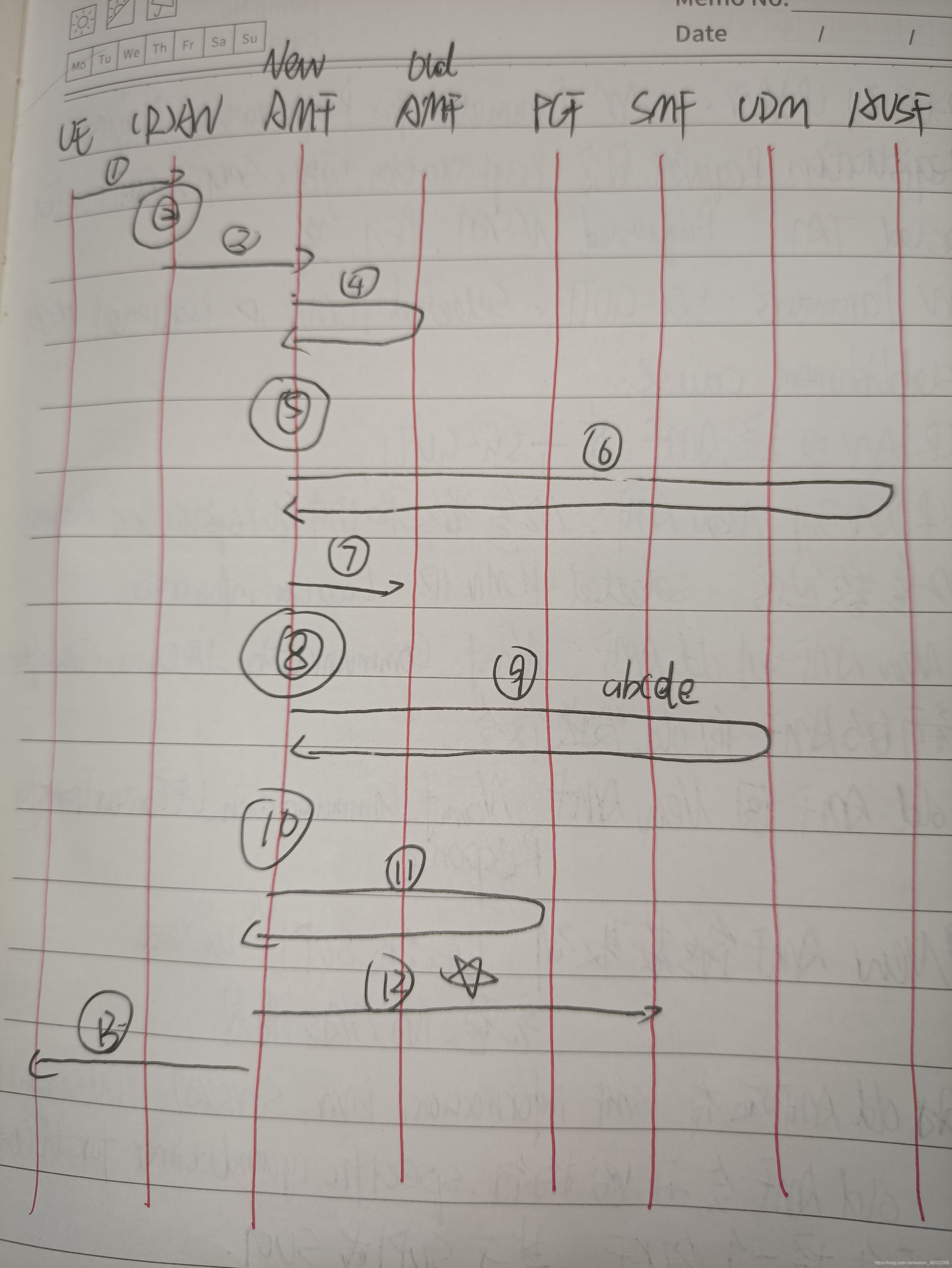

补上我自己画的简约的移动注册更新流程图，凑活看吧，按照上面的步骤其实也能画出来
