Tunnel 接口UP Down 分析

最新推荐文章于 2024-05-16 04:51:29 发布
最新推荐文章于 2024-05-16 04:51:29 发布
阅读量1.5w 收藏 9
点赞数 2
分类专栏： 信息安全 文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yiluyangguang1234/article/details/79549515
版权

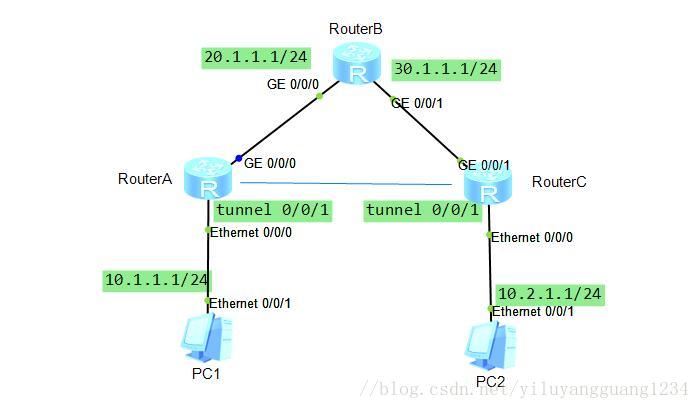

拓扑：
这里写图片描述
1 tunnel接口是虚拟接口，当其依赖的物理接口down时，它也会down(tunnel source 地址对应的地址所在的接口为其所依赖的接口)

2 当tunnel接口出现physical up,protocol down时，可能的原因是tunnel接口的destination address 不可达，缺少路由

3 当一端的tunnel接口down掉时，默认另一端不会识别出该端tunnel状态down掉，可以通过keepalive period 数字 检测，保持两端tunnel接口状态同步

*interface Tunnel0/0/1
ip address 3.3.3.1 255.255.255.0
tunnel-protocol gre
source 20.1.1.2
destination 30.1.1.2*
