黑屏问题介绍

黑屏问题是显示相关的综合性问题，涉及Android应用层、框架层和底层SurfaceFlinger、屏显等多个领域。下面有一些基础的判断来定位黑屏问题的归属：
(1) 屏幕没有亮屏、背光为0则需先从power、屏显角度分析
(2) 屏幕黑屏，但可以进行三指截屏、power键+音量下键截屏，并且截图正常显示(非黑图)，则需先从屏显角度分析
(3) 视频类、相机类显示黑屏，需要先确认编解码、阅览显示问题
(4) 应用界面局部性黑块，某个控件黑，确认应用的view问题

常见分析手段

从显示系统入手，软件架构从上到下分层，黑屏问题主要分为应用领域、窗口领域、SF&屏显&底软领域黑屏；分析黑屏问题，首先确认黑屏的是哪个界面(layer)，然后才确认造成该界面黑的原因；而分析手段主要是通过dump数据、Activity生命周期、systrace、截图的raw数据、窗口绘制状态、视频操作等。

SurfaceFlinger

adb shell dumpsys SurfaceFlinger > SurfaceFlinger.txt
确认当前的dump SurfaceFlinger 数据对应黑屏现象的时间点

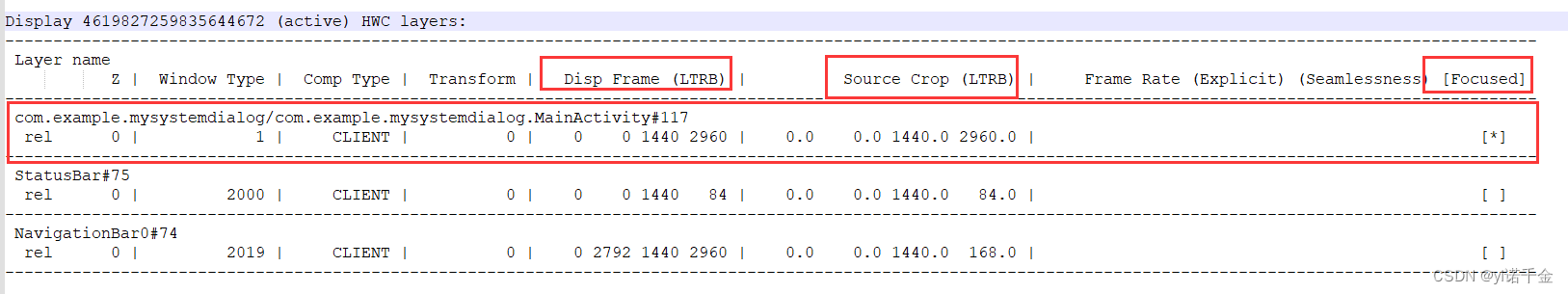

首先，确认HWC layers合成显示的图层是否为对应黑屏时应该显示的应用图层；接着，核查是否存在焦点图层【focused】（有星号的表示有焦点图层），该图层是否对应所需的显示图层；然后，核对位置【Disp Frame (LTRB)】、大小【Source Crop (LTRB)】、旋转角度【 Frame Rate 】是否正常。
在这里插入图片描述
如果启动某个应用黑屏，而当前SurfaceFlinger .txt的layer不存在该应用的layer，那需要进一步确认显示buffer的数据是否正常。

从上面的SurfaceFlinger .txt dump 数据可以看出，BufferStateLayer表示当前绘图窗口，ContainerLayer是其父容器，不会有绘图buffer，父子是从上到下层次树形成；BufferStateLayer的绘图buffer是activeBuffer，该处可以看出已经完成绘图，而未完成绘图状态：activeBuffer=[ 0x 0: 0,Unknown/None]。

+ BufferStateLayer (com.example.mysystemdialog/com.example.mysystemdialog.MainActivity#117) uid=10117
  Region TransparentRegion (this=0 count=0)
  Region VisibleRegion (this=0 count=1)
    [  0,   0, 1440, 2960]
  Region SurfaceDamageRegion (this=0 count=0)
      layerStack=   0, z=        0, pos=(0,0), size=(1440,2960), crop=[  0,   0,   0,   0], cornerRadius=0.000000, isProtected=0, isTrustedOverlay=0, isOpaque=0, invalidate=0, dataspace=Default, defaultPixelFormat=RGBA_8888, backgroundBlurRadius=0, color=(0.000,0.000,0.000,1.000), flags=0x00000100, tr=[0.00, 0.00][0.00, 0.00]
      parent=9f63fd7 com.example.mysystemdialog/com.example.mysystemdialog.MainActivity#116
      zOrderRelativeOf=none
      activeBuffer=[0x0:0,Unknown/None], tr=[0.00, 0.00][0.00, 0.00] queued-frames=0 metadata={dequeueTime:97987454113, windowType:1, ownerPID:2202, ownerUID:10117}, cornerRadiusCrop=[0.00, 0.00, 0.00, 0.00],  shadowRadius=0.000,

另外我们还需要重点关注两个参数:color和flags，color的最后一个参数表示alpha，如果该参数为0，该图层也是不会显示的；flag参数在2进制状态的末位bit表示可见性，1表示不可见，0表示可见。也可以总结为flag是偶数表示图层可见，是奇数表示图层不可见。
（如果能获取当前界面的截图，并且是raw格式图片，则可以通过使用irfanview查看对应的图片内容 https://www.irfanview.com/）

window -a

adb shell dumpsys window -a > window .txt
前面dump sf.txt没有对应的layer显示，那么可以查看dump window的数据，确认对应应用的窗口显示状态。搜索Window #，找到对应的Window。
在这里插入图片描述

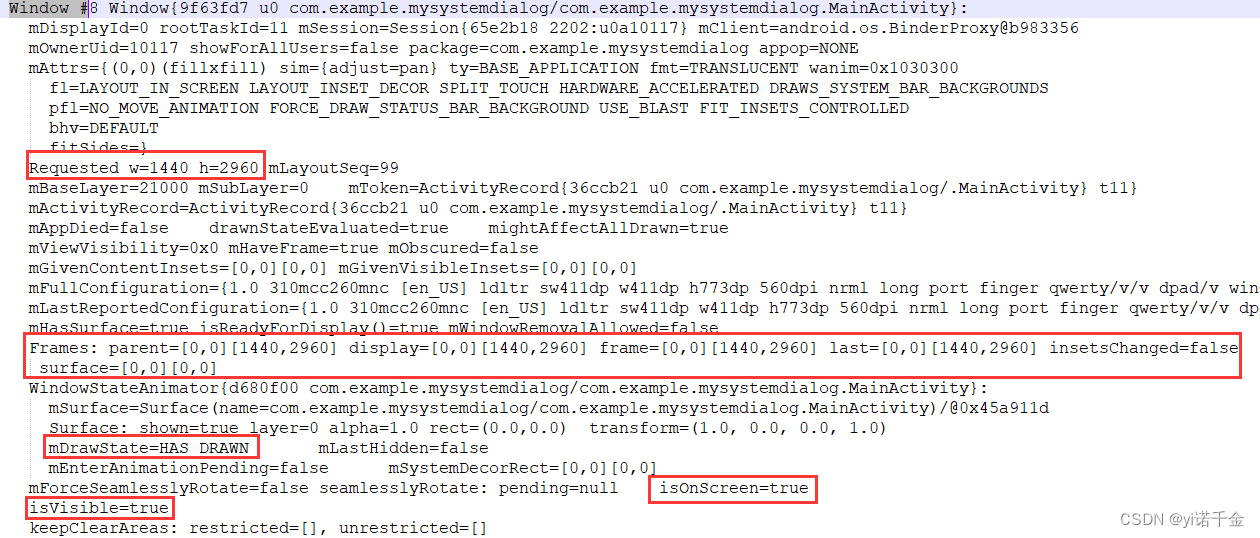

这里对应的Window为我自己的应用界面，上面信息描述了该窗口的基本信息，重点需要关注mDrawState=HAS_DRAWN，mDrawState为窗口的绘制状态，HAS_DRAWN表示WMS已经完成该窗口的显示流程。其中，NO_SURFACE、DRAW_PENDING这两个状态表示应用端没有完成对应的surface申请和绘制，此类问题需要应用端查看；COMMIT_DRAW_PENDING、READY_TO_SHOW，表示应用端已经完成绘制并上报状态给WMS，则需要WMS查看显示控制流程。
isOnScreen=true、isVisible=true这两个变量也很重要，确认当前窗口已经是可见，并显示到屏幕上；其他的，如请求宽高、frame大小、位置也可以一一确认。
窗口流程见： WMS窗口相关流程

activity activities

adb shell dumpsys activity activities > activities.txt

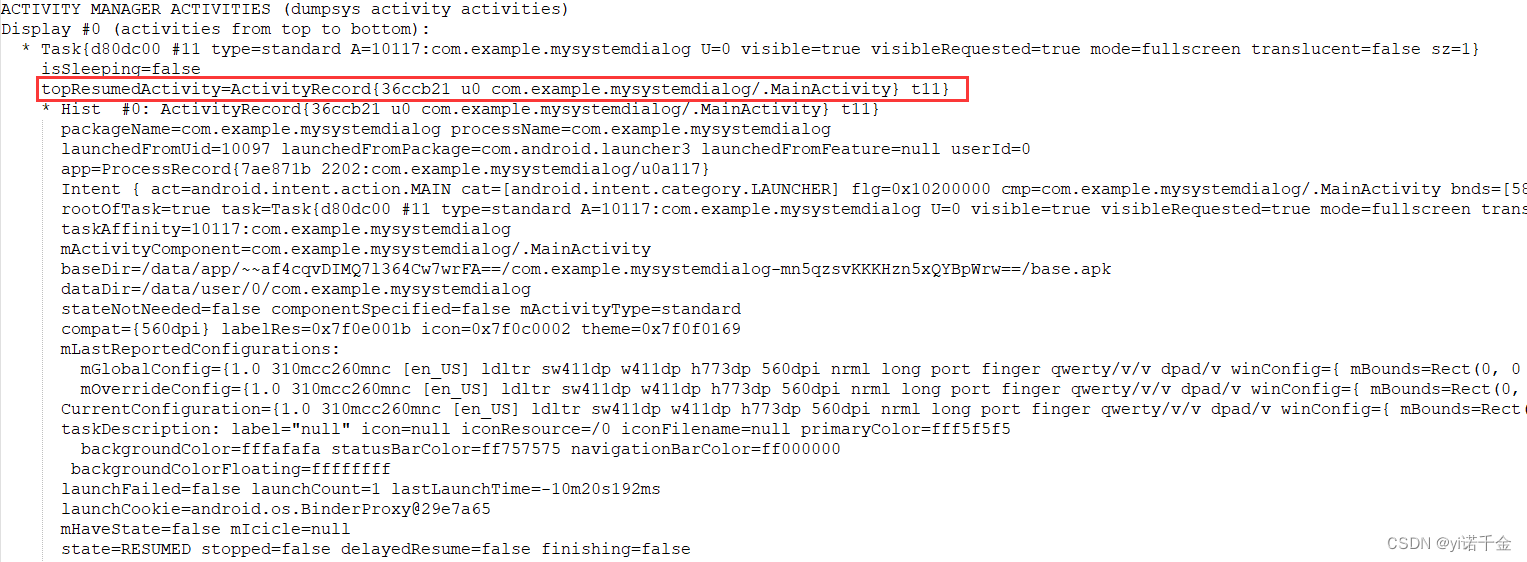

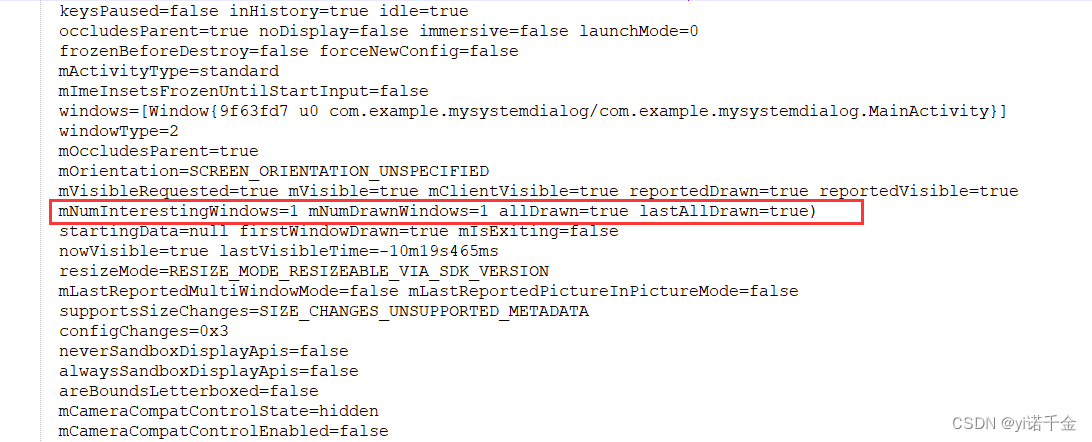

dumpsys activity activities可以确认当前启动的activity显示状态。该数据，从top遍历到bottom，从Task到里面的activity，把activity的信息，包含属于哪个应用、由谁启动、通过哪个Intent等。其中，确认该acitivity的窗口是否正常绘制，主要看信息mNumInterestingWindows=1 mNumDrawnWindows=1 allDrawn=true。
在这里插入图片描述
mNumInterestingWindows表示需要绘图的窗口数目，mNumDrawnWindows表示已经完成绘图的窗口数目。这里都为1表示已经完成绘图。这里里面可以看到很多信息，例如：
Keyguard的显示状态

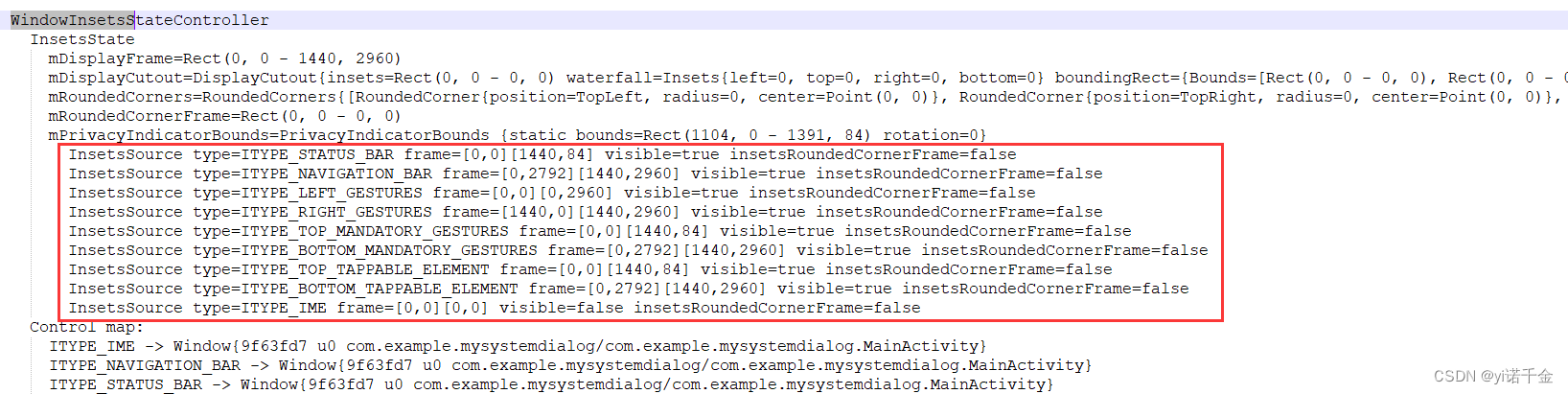

InsetsState状态
Display areas z order
在这里插入图片描述

activity containers

adb shell dumpsys activity containers > containers.txt

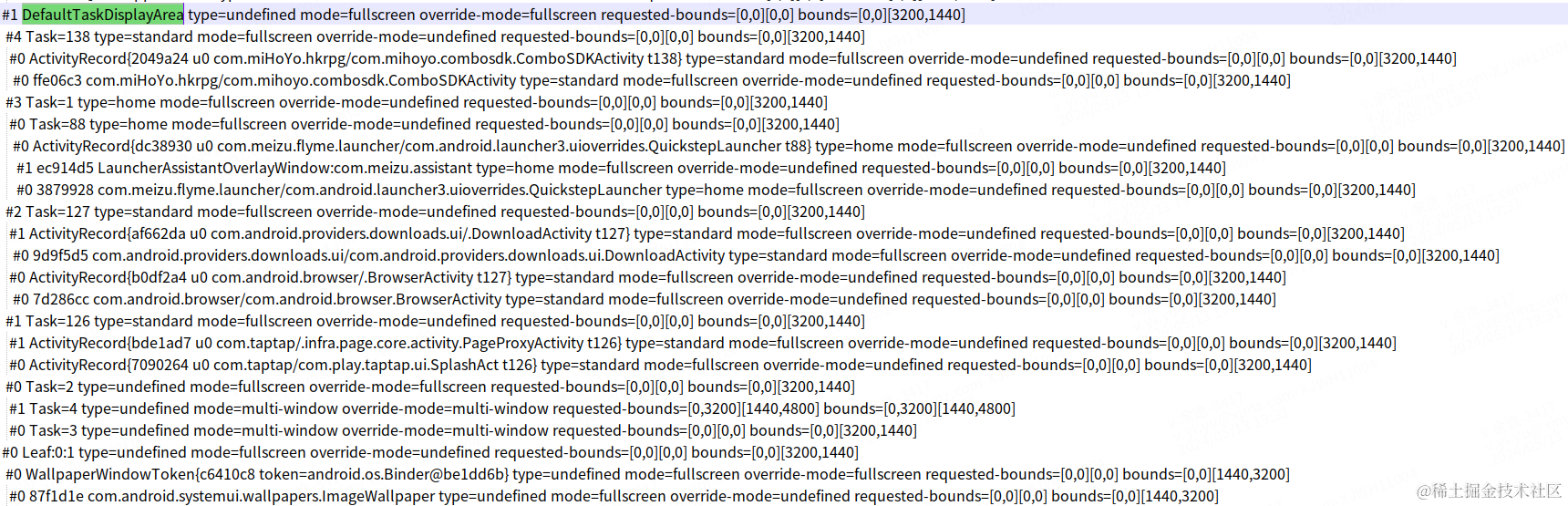

dumpsys activity activities可以确认当前窗口的层级结构的状态。


activity top

adb shell dumpsys activity top > top_activity.txt

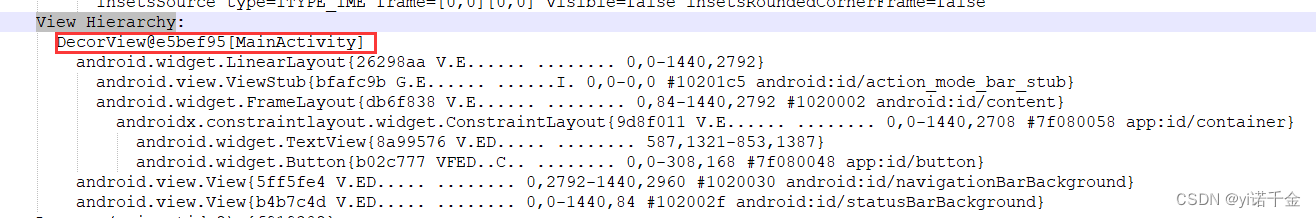

当启动应用黑屏，使用raw工具可以确认应用绘制送帧为黑色，也可以找到有问题的acitivity对比dump activity top的View Hierarchy:层级树，对比正常的是否加载。
在这里插入图片描述

activity 生命周期，event.log

通过 event.log分析activity生命周期情况，确认应用的activity是否执行了onResume，focus是否切换到焦点窗口，甚至应用存在anr等情况。
关键log：wm_on | input_focus

使用winscope

手机要处于root状态才能使用

使用手机自带的winscope
在手机设置里面，找到开发者选项->快捷设置开发者图块->打开 “ Winscope跟踪 ”
打开后复现问题，最后再关闭这个开关，就表示抓取完成
导出文件adb pull /data/misc/wmtrace
把导出文件在源码路径的android-13.0.0_r6/prebuilts/misc/common/winscope/winscope.html打开即可
使用脚本抓取winscope（推荐）

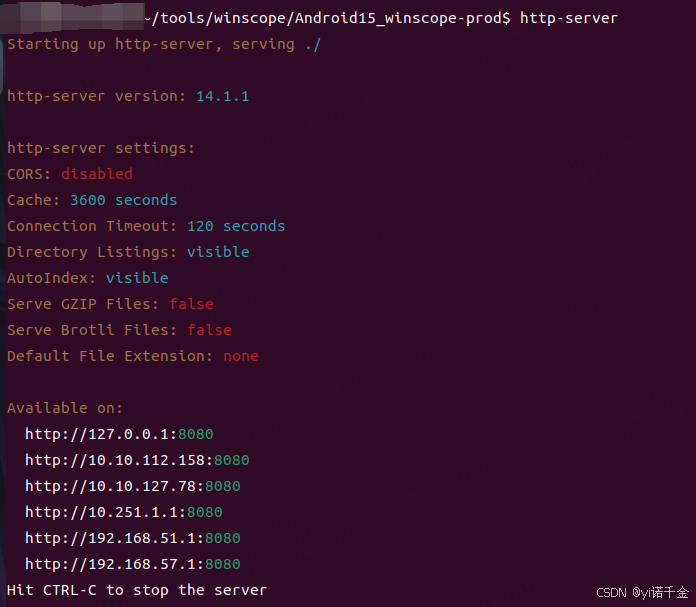

附链接：winscope-t winscope-u
下载后，连接手机，直接运行脚本中的./run.sh，或者python3 winscope_proxy.py

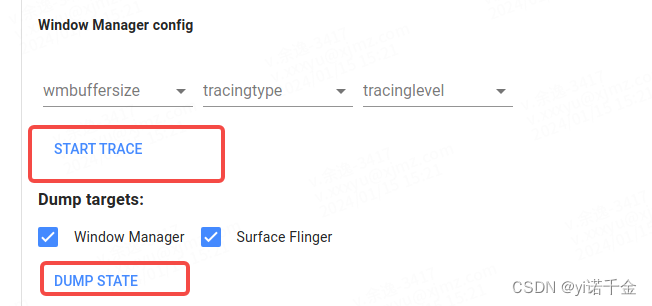

START TRACE：可以持续dump window和SurfaceFlinger信息，一般适用于闪黑场景，复现之前按下，复现后停止即可。
DMUP STATE：相当于就是抓取一次 dumpsys window和dumpsys SurfaceFlinger

其他方法

android trace和backtrace文件的抓取与查看方法

分析步骤

分析方法有很多根据个人习惯分析即可

确认问题现象

通过录屏来观察黑屏的过程，确认问题时间点
如果在录像过程中，有对黑屏现象截图，发现截图正常，但是屏幕是黑的，可以直接判断为屏显问题

dump关键log

adb shell dumpsys SurfaceFlinger > ./dump/SurfaceFlinger.txt
adb shell dumpsys window -a > ./dump/window.txt
adb shell dumpsys activity activities > ./dump/activities.txt
adb shell dumpsys activity top > ./dump/top_activity.txt
adb shell dumpsys activity containers > ./dump/containers.txt
adb shell dumpsys input > ./dump/input.txt

找到问题窗口

可以通过dump的SurfaceFlinger 、window 找到问题窗口

分析dump信息

同样不分先后顺序，按个人习惯即可。

1、SurfaceFlinger

①看SurfaceFlinger中是否有对应的图层，即是否合成显示，如果没有可以先看dump的window，见第2步

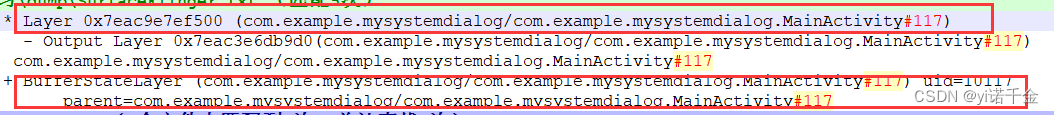

②有图层则通过id找到对应的Layer和BufferStateLayer

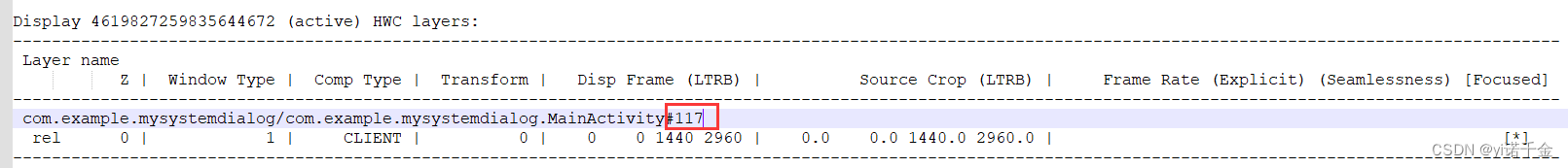

在这里插入图片描述我们可以看到Layer 后有一串16进制数，同这个可以在log文件里面找到对应raw文件，使用irfanview工具，看其图层内容，如果本身就是黑屏，大概率是应用问题，见第2步、第3步可以进一步确认

游戏类的应用也类似
在这里插入图片描述

+ Layer (SurfaceView[com.miHoYo.hkrpg/com.mihoyo.combosdk.ComboSDKActivity](BLAST)#7353) uid=10231
  Region TransparentRegion (this=0 count=0)
  Region VisibleRegion (this=0 count=1)
    [  0,   0, 3200, 1440]
  Region SurfaceDamageRegion (this=0 count=0)
      layerStack=   0, z=        0, pos=(0,0), size=(   0,   0), crop=[  0,   0,  -1,  -1], cornerRadius=0.000000, smoothness=0.000000, isProtected=0, isTrustedOverlay=0, isOpaque=1, invalidate=0, dataspace=BT709 sRGB Full range, defaultPixelFormat=RGBA_8888, backgroundBlurRadius=0, color=(-1.000,-1.000,-1.000,1.000), flags=0x00000502, tr=[0.00, 0.00][0.00, 0.00]
      parent=SurfaceView[com.miHoYo.hkrpg/com.mihoyo.combosdk.ComboSDKActivity]#7352
      zOrderRelativeOf=none
      activeBuffer=[1440x3200:268437760,RGBA_8888], tr=[0.00, 0.00][0.00, 0.00] queued-frames=0 metadata={dequeueTime:28367775301729, callingUID:10231}, cornerRadiusCrop=[0.00, 0.00, 0.00, 0.00],  shadowRadius=0.000,

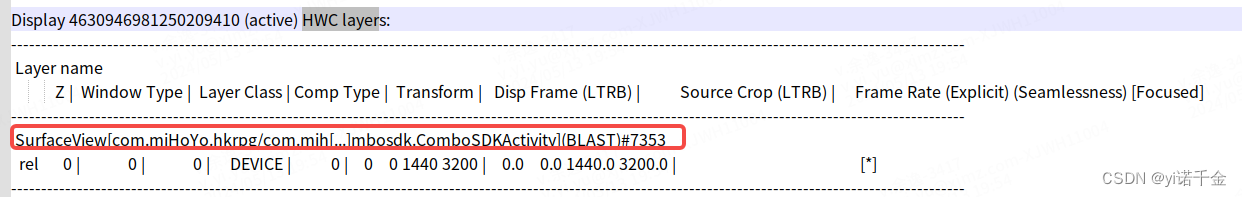

Display表示哪块屏幕active，我们看activie的hwc layers，带SurfaceView的图层表示应用显示的内容，常见的视频、游戏等应用都有这个图层，该图层的是否显示主要是看其BufferStateLayer中的activeBuffer、flag
activeBuffer=[ 0x 0: 0,Unknown/None]表示未完成绘图状态，我们这里是activeBuffer=[1440x3200:268437760,RGBA_8888]表示有数据显示
flag为偶数表示图层可见，是奇数表示图层不可见，例如这里的flags=0x00000502表示可见

2、window

找到有问题的窗口查看关键的参数
mDrawState确认窗口绘制状态
isOnScreen、isVisible当前窗口已经是可见，并显示到屏幕上
NO_SURFACE、DRAW_PENDING这两个状态表示应用端没有完成对应的surface申请和绘制，此类问题需要应用端查看；COMMIT_DRAW_PENDING、READY_TO_SHOW，表示应用端已经完成绘制并上报状态给WMS，则需要WMS查看显示控制流程。

窗口显示相关方法	工作内容解释
addWindow	App向WMS请求添加窗口记录，会在WMS里新建WindowState(NO_SURFACE)
relayoutWindow	App向WMS申请surface用于绘制，执行后window拥有了surface(NO_SURFACE->DRAW_PENDING)
finishDrawingWindow	App在surface上完成绘制后，通知WMS(DRAW_PENDING->COMMIT_DRAW_PENDING)
commitFinishDrawingLocked	WMS遍历window，对于完成绘制的window(COMMIT_DRAW_PENDING->READY_TO_SHOW)
performShowLocked	判断系统是否允许窗口显示isReadyForDisplay(READY_TO_SHOW->HAS_DRAWN)
showSurfaceRobustlyLocked	对HAS_DRAWN状态的窗口，用SurfaceControl通知SurfaceFlinger显示出来

如果dump上没有显示绘制状态则可以在日志中搜索：*windowmanager.mDrawState

3、activity

查看窗口层级
adb shell dumpsys activity containers

查看View控件
adb shell dumpsys activity top > top_activity.txt
对比正常的dump，查看View Hierarchy:层级树是否存在异常

4、生命周期

在event.log中搜索wm_和input_focus查看应用生命周期是否已经走到了onresume，窗口焦点是否正常（Focus entering到了焦点）

5、其他异常log

例如常见的ANR，OOM等

案例

抖音黑屏

1.视频播放输入输出数据正常
2.dump SurfaceFlinger 中没有抖音图层
3.dump window 中mDrawState为NO_SURFACE
4.应用生命周期有走到onresume流程，当前焦点窗口为空，与前面NO_SURFACE对的上
5.在日志中查看是否有异常log，发现有OOM(OutOfMemoryError)

查找dump命令的方法

代码路径：frameworks/base/core/java/android/content/Context.java
这个代码里面有很多serviceName，比如输入法：
在这里插入图片描述
我们可以看到，其实就是通过getSystemService方法中调用的字符常量，我们要dump输入法服务相关的命令就是adb shell dumpsys input_method

如果我们想知道这个dump的方法具体在哪，会有哪些打印，则只需通过对应Mananger找到对应的ManagerService即可。
比如，我们这里以输入法为例，那么其对应的就是InputMethodManagerService，在这个里面就有对应的dump方法：
代码路径：frameworks/base/services/core/java/com/android/server/inputmethod/InputMethodManagerService.java

void dump(@NonNull PrintWriter pw, @NonNull String prefix) {
            final SimpleDateFormat dataFormat =
                    new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS", Locale.US);

            for (int i = 0; i < mEntries.length; ++i) {
                final Entry entry = mEntries[(i + mNextIndex) % mEntries.length];
                if (entry == null) {
                    continue;
                }
                pw.print(prefix);
                pw.println("SoftInputShowHideHistory #" + entry.mSequenceNumber + ":");

                pw.print(prefix);
                pw.println(" time=" + dataFormat.format(new Date(entry.mWallTime))
                        + " (timestamp=" + entry.mTimestamp + ")");

                pw.print(prefix);
                pw.print(" reason=" + InputMethodDebug.softInputDisplayReasonToString(
                        entry.mReason));
                pw.println(" inFullscreenMode=" + entry.mInFullscreenMode);

                pw.print(prefix);
                pw.println(" requestClient=" + entry.mClientState);

                pw.print(prefix);
                pw.println(" focusedWindowName=" + entry.mFocusedWindowName);

                pw.print(prefix);
                pw.println(" requestWindowName=" + entry.mRequestWindowName);

                pw.print(prefix);
                pw.println(" imeControlTargetName=" + entry.mImeControlTargetName);

                pw.print(prefix);
                pw.println(" imeTargetNameFromWm=" + entry.mImeTargetNameFromWm);

                pw.print(prefix);
                pw.print(" editorInfo: ");
                pw.print(" inputType=" + entry.mEditorInfo.inputType);
                pw.print(" privateImeOptions=" + entry.mEditorInfo.privateImeOptions);
                pw.println(" fieldId (viewId)=" + entry.mEditorInfo.fieldId);

                pw.print(prefix);
                pw.println(" focusedWindowSoftInputMode=" + InputMethodDebug.softInputModeToString(
                        entry.mFocusedWindowSoftInputMode));
            }
        }
    }
