Python Intelhex- HEX文件修改器工具

提示：文章写完后，目录可

以自动生成，如何生成可参考右边的帮助文档

---

前言

提示：这里可以添加本文要记录的大概内容：

前言：在进行IAP升级开发时（基于CAN的UDS FOTA功能），往往需要对App的固件进行修改，增加响应的版本号相关信息，有时还需要将HEX文件转换成bin文件。故利用python + pyqt5 开发一款修改hex文件并生成bin文件的小工具，可视化界面，支持ASCII字符录入或者HEX数据录入修改。做下记录和分享。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、开发环境

1. python3

2. 安装pyqt5，

3. 安装 intelhex 库 ， window cmd下使用pip安装 pip install intelhex

二、搭建窗口界面

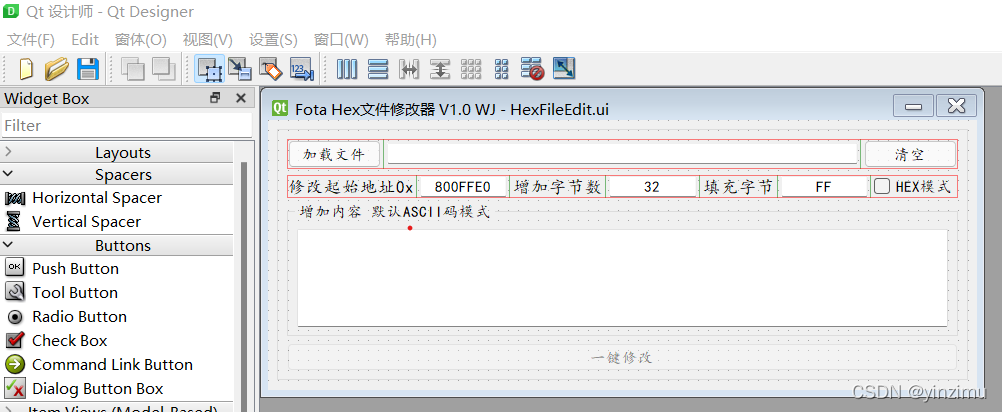

利用designer 工具搭建窗口界面，并利用pyuic5 库将ui文件转换成对应的界面的py文件，
pyuic5 -o xxxxx.py yyyyyy.ui 。
界面的搭建，网上有很多资料，这里不是本文重点，这里就不再说了。

三、功能的实现和intelhex库的使用

1、利用窗口中的QFileDialog控件按钮，读取加载需要修改的HEX文件

关键语句： ORIG_HEX_FILE = IntelHex(ORIG_HEX_FILE_PATH_STR)
ORIG_HEX_FILE 为定义的全局变量

def openload_hexfile(self):
        global ORIG_HEX_FILE
        global ORIG_HEX_FILE_PATH_STR
        file_path = QFileDialog.getOpenFileName(self, "打开文件", "/", "*.hex")
        try:
            ORIG_HEX_FILE_PATH_STR = str(file_path[0])
            ORIG_HEX_FILE = IntelHex(ORIG_HEX_FILE_PATH_STR) #利用IntelHex库打开读取HEX文件

            #显示文件路径文件名
            self.le_hexfile_path.clear() #清空当前文本
            self.le_hexfile_path.setText(ORIG_HEX_FILE_PATH_STR)

            self.pb_start_edit.setEnabled(True) #功能键使能

        except:
            pass

2、使用Intelhex库对Hex文件进行修改

从窗体界面获取相关信息后，点击一键修改后，即可完成对hex文件的修改，并对修改后的hex文件进行重命名另存，并同时生成bin文件，保存到原hex文件所在的目录下。主要功能代码如下：

# 修改文件
    def edit_hexfile(self):
        global ORIG_HEX_FILE
        global ORIG_HEX_FILE_PATH_STR

        enable_saveas_edithex = False

        hexfile_edit_setaddr = int(self.le_edit_addr.text(),base=16)
        hexfile_edit_setsize = int(self.le_edit_size.text(),base=10)
        hexfile_edit_padding = int(self.le_edit_padding.text(),base=16)

        #--------------- HEX模式------------------------------------------------------------
        if self.cb_hex_mode.isChecked():
            #删除所有非十六进制的字符
            input_s = ''
            text_tmp = self.te_edit_text.toPlainText()
            text_tmp = text_tmp.replace('0x','')
            text_tmp = text_tmp.replace('0X','')
            for char in text_tmp:
                if isHexChar(char):
                    input_s += char

            input_s_len = len(input_s)

            if input_s_len % 2:
                QMessageBox.critical(self, "输入内容长度错误", "长度为奇数,请输入正确长度的内容!")

            elif input_s_len == 0:
                origbinfile_path_str = ORIG_HEX_FILE_PATH_STR[:ORIG_HEX_FILE_PATH_STR.find(".")] + ".bin"
                ORIG_HEX_FILE.tobinfile(origbinfile_path_str) #save as binfile
                QMessageBox.information(self, "转换成功", "未修改HEX文件仅转换为bin文件!")

            else:
                hexbyte_list = []
                len_index = 0
                while len_index < input_s_len:
                    byte_temp = int(input_s[len_index:len_index+2],base=16)
                    hexbyte_list.append(byte_temp)
                    len_index = len_index + 2

                hexbyte_list_len = len(hexbyte_list)

                if hexbyte_list_len > hexfile_edit_setsize:
                    QMessageBox.critical(self, "输入内容长度错误", "长度过长,请输入正确长度的内容!")
                else:
                    current_addr = hexfile_edit_setaddr
                    for i in range(hexbyte_list_len):
                        ORIG_HEX_FILE[current_addr+i] = hexbyte_list[i]

                    diff_size = hexfile_edit_setsize - hexbyte_list_len
                    if diff_size > 0:
                        current_addr = hexfile_edit_setaddr + hexbyte_list_len
                        for i in range(diff_size):
                            ORIG_HEX_FILE[current_addr+i] = hexfile_edit_padding

                    enable_saveas_edithex = True


        # -------------ASCII码模式------------------------------------------------------------------
        else:
            hexfile_edit_context = self.te_edit_text.toPlainText()
            hexfile_edit_context_len = len(hexfile_edit_context)

            if hexfile_edit_context_len > hexfile_edit_setsize:
                QMessageBox.critical(self, "输入内容长度错误", "长度过长,请输入正确长度的内容!")

            elif hexfile_edit_context_len == 0:
                origbinfile_path_str = ORIG_HEX_FILE_PATH_STR[:ORIG_HEX_FILE_PATH_STR.find(".")] + ".bin"
                ORIG_HEX_FILE.tobinfile(origbinfile_path_str) #save as binfile
                QMessageBox.information(self, "转换成功", "未修改HEX文件仅转换为bin文件!")

            else:
                ORIG_HEX_FILE.putsz(hexfile_edit_setaddr,hexfile_edit_context)
                diff_size = hexfile_edit_setsize - hexfile_edit_context_len
                if diff_size > 0:
                    current_addr = hexfile_edit_setaddr + hexfile_edit_context_len
                    for i in range(diff_size):
                        ORIG_HEX_FILE[current_addr+i] = hexfile_edit_padding

                enable_saveas_edithex = True

        #----------- 开始另存------------------------------------------------------------------
        if enable_saveas_edithex:
            # 获取当前时间
            current_time = int(time.time())
            # 转换为localtime
            localtime = time.localtime(current_time)
            # 利用strftime()函数重新格式化时间
            time_str = time.strftime('%Y%m%d%H%M', localtime)
            time_str = time_str[2:]

            #save as new hexfile
            newhexfile_path_str = ORIG_HEX_FILE_PATH_STR[:ORIG_HEX_FILE_PATH_STR.find(".")] + "_Fota_" + time_str + ".hex"
            ORIG_HEX_FILE.tofile(newhexfile_path_str, format='hex')

            #save as new binfile
            newbinfile_path_str = newhexfile_path_str[:newhexfile_path_str.find(".")] + ".bin"
            ORIG_HEX_FILE.tobinfile(newbinfile_path_str)

            QMessageBox.information(self, "修改成功", "已成功修改HEX文件并另存,同时生成bin文件!")

四.最终成品效果

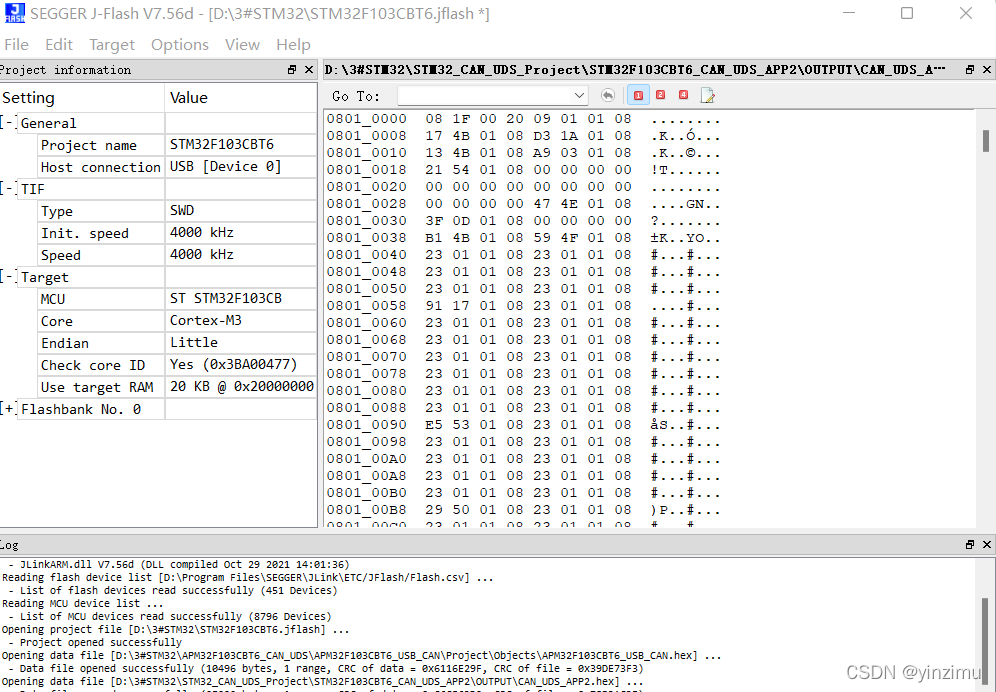

1、修改前的HEX文件

App的hex固件，偏移地址是0x8010000,

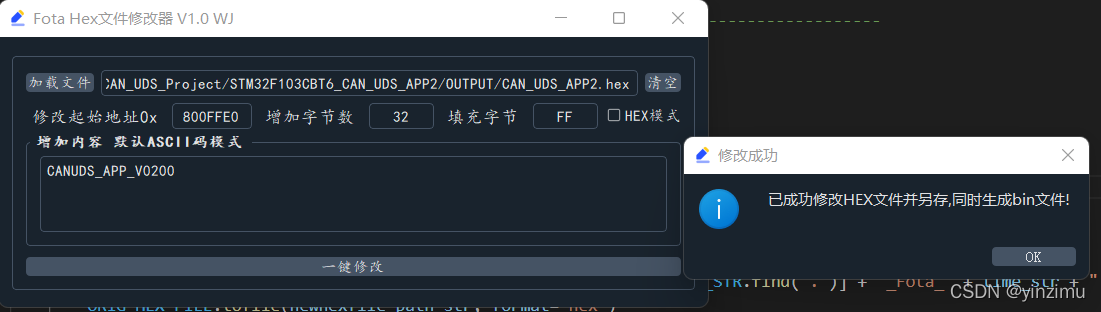

2、运行该脚本进行修改HEX文件

我们的需求是在该文件头插入32个字节的文件信息，其中16个字节为有效信息，后16个字节为无效填充信息，填充字节为0xFF.

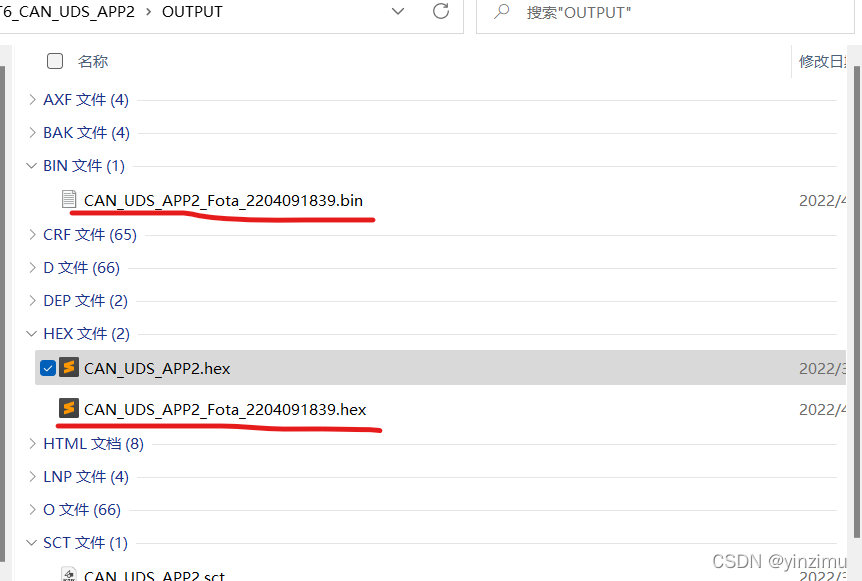

在原文件目录下生成了修改后hex文件和对应的bin文件。

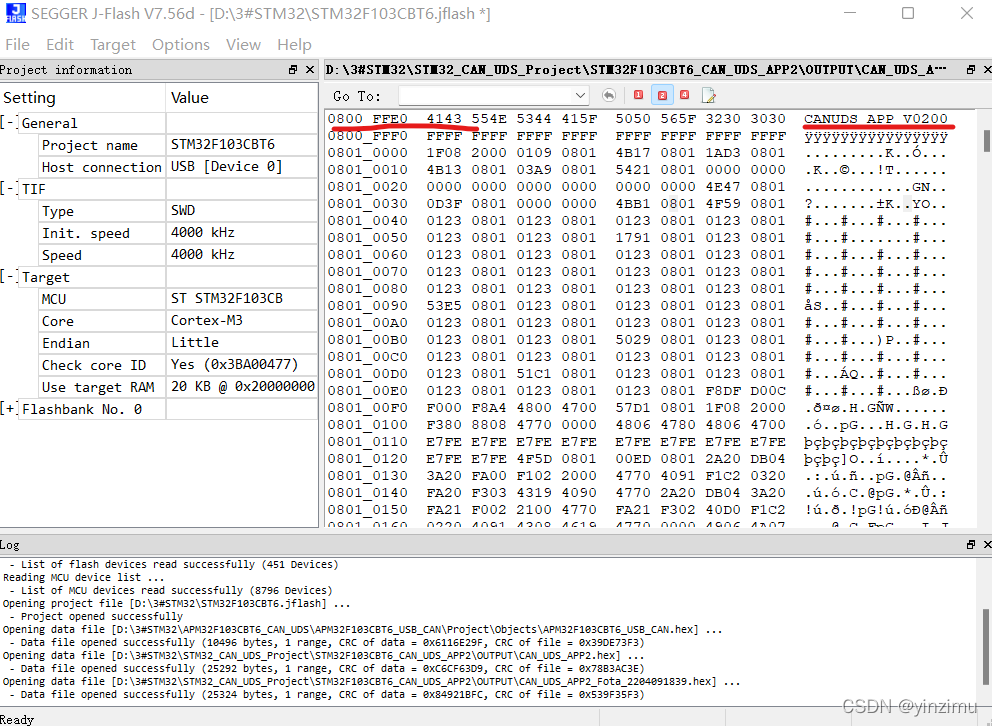

2、修改后内容

看出在该hex文件头部插入了我们需求的32个字节的信息。

总结

这里代码只是简单介绍了如何使用intelhex库修改hex文件。对于pyqt窗体的应用没有做过多的描述。同时也可以将该脚本打包成.exe可执行文件，网上也有很多教程。
完整工程和源码已上传，可供参考。
https://download.csdn.net/download/yinzimu/85100462
