简介
1. 支持CAD2008~CAD2024;
2.命令行输入ap,加载插件。输入 gsp,选择一条或者多条多段线(暂不支持直线)作为剖面线,确定,再根据提示选择与剖面线相交的等高线,确定,再点击选择放置的基点,即可生成剖面图;
3.可设置水平、竖直方向的比例;
4.纯命令操作,无界面,快捷方便;
5.下载链接: https://pan.baidu.com/s/1GM4YV2sy8Fwccge78YJp4w 提取码: kwew ; 或者 加群下载插件,QQ群:1148455637;
注意:
1.等高线所在图层需要设置为“Level 42,DGX,等高线,HC811,HC812,7101010,7101020,
Contour_Line_Minor,Contour_Line_Major,Contour_Line_Intermediate”中任意一个;
2.剖面线可以是折线;
3.插件会忽略高程小于0的等高线;
4.默认水平、竖直比例是1:1000;
5.如果切出来的剖面高程都是0,请把图复制粘贴到新的CAD里。

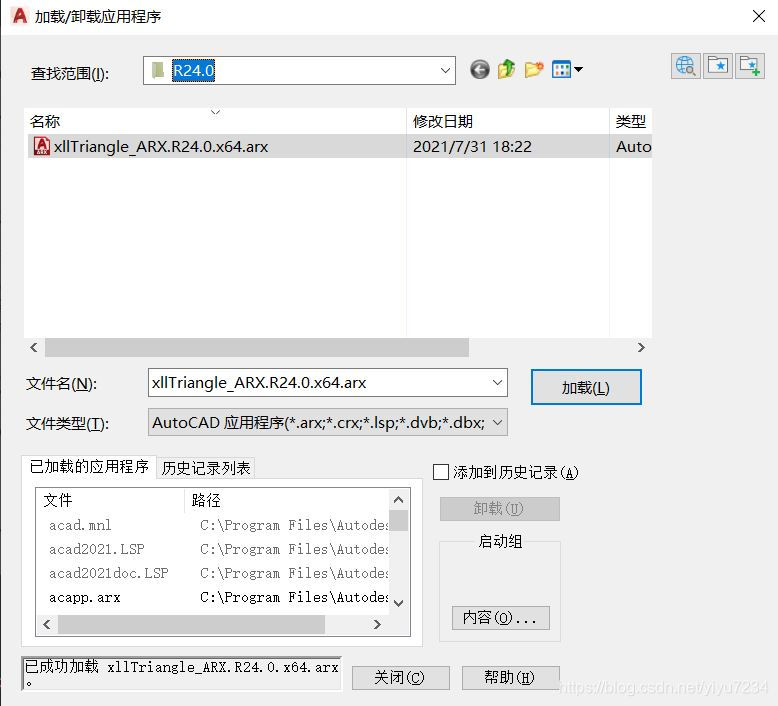

插件加载:
参数设置:

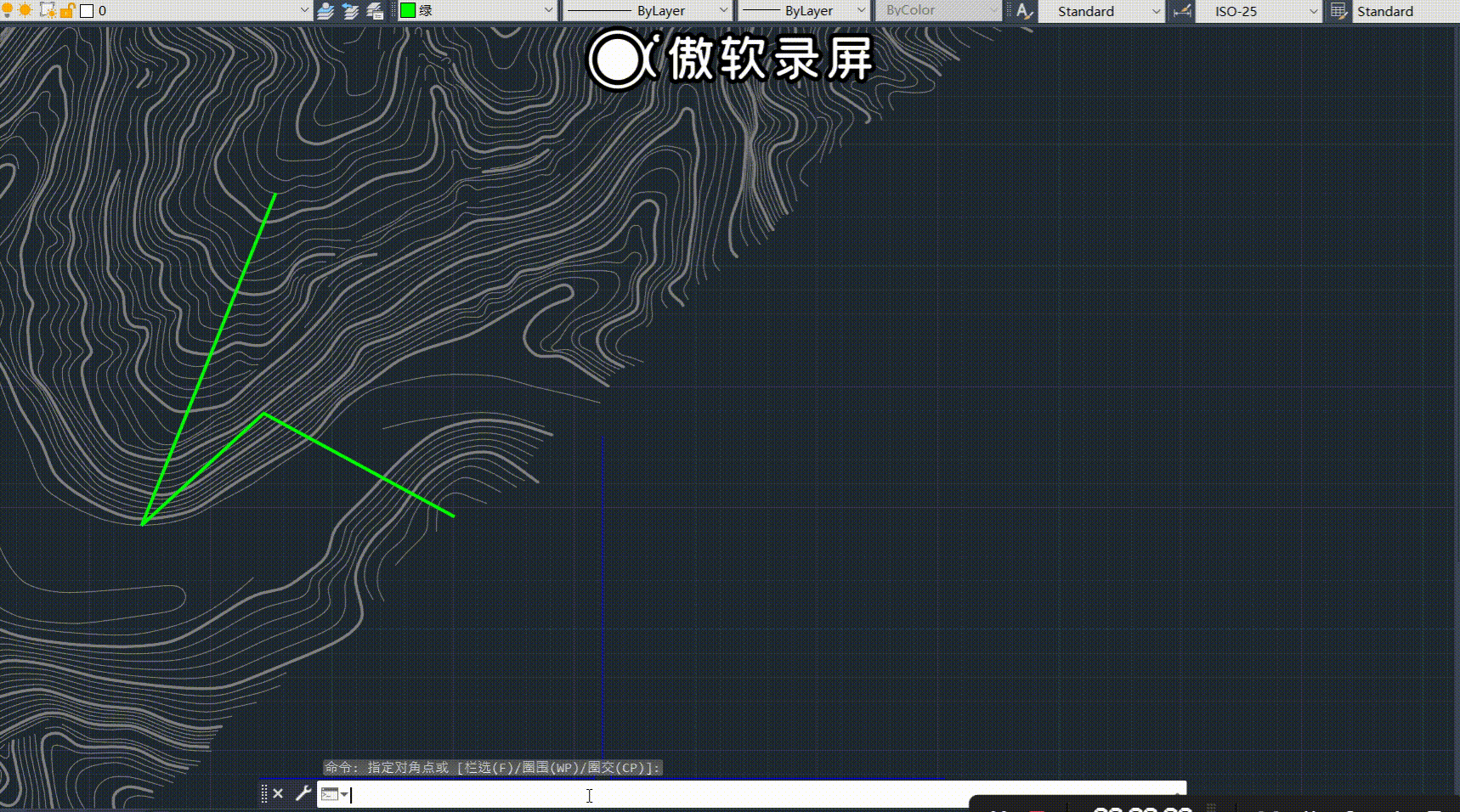

操作示例:
2024.3.14 更新
1、优化了加载方式:新版插件只需手动加载一次,以后再打开AutoCAD软件将自动加载插件,无需每次手动加载;
2、自动将当前插件所在路径添加到受信任的位置,仅在第一次加载时出现“安全性-未签名的可执行文件”对话框,以后不会再出现;
2024.03.12日更新:
1.增加选择等高线所在图层的选项;
2.剖面线为折线时,如果存在位于空白位置的情况,该拐点的高程取前一个交点的高程值。
2021.8.26日更新:
1.修改了剖面的放置方式。在生成多个剖面时,可选择水平或者竖直排列剖面图,更加整齐美观;
2.增加了设置背景网格线的选项,可单独设置水平或者竖直的背景网格线;
2021.8.14日更新:

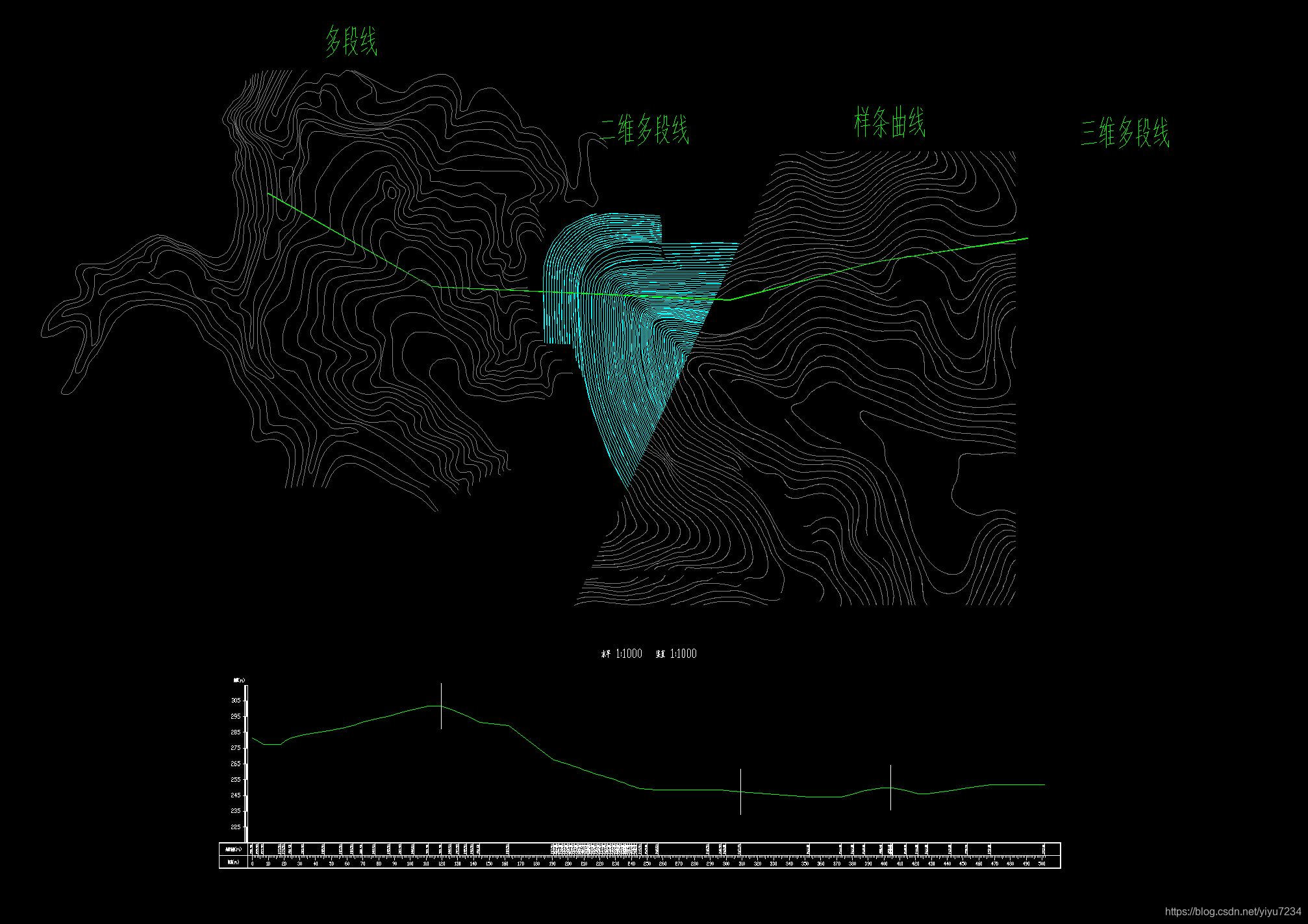

1.等高线支持多段线、二维多段线、三维多段线及样条曲线;
2021.8.2日更新:
1.修复了当剖面线为折线时,在拐点处高程取值出现双值的错误;

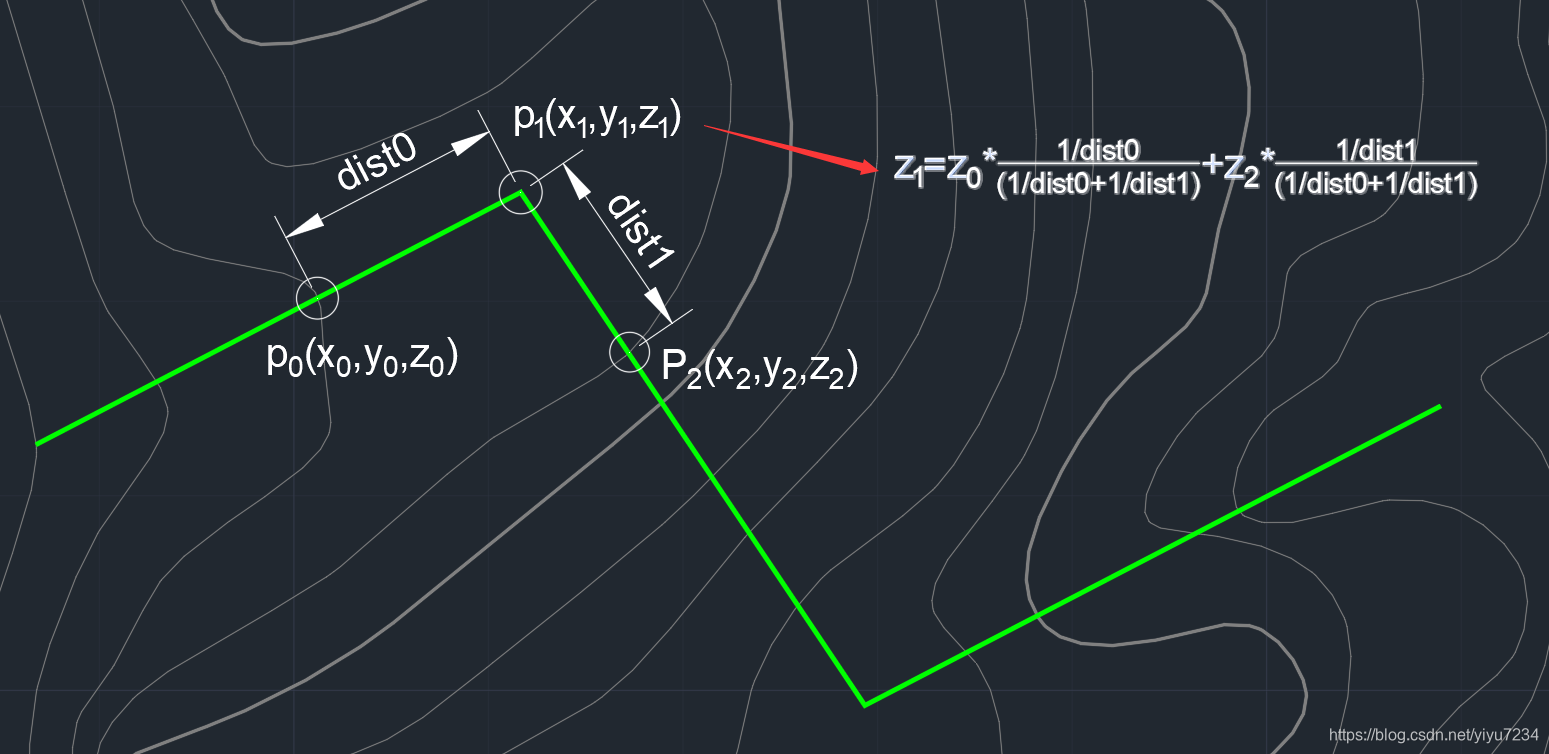

2.拐点处的高程值采用IDW方法插值得到;
