根据距离与高程，批量生成剖面图

于 2024-10-21 12:12:02 发布
阅读量752 收藏 3
点赞数 3
文章标签： c++ CAD插件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yiyu7234/article/details/143108660
版权

作    者

徐二亮

联系方式

925674203@qq.com 、QQ群: 575790152

本插件在 Autodesk 图形环境下应用。主要根据距离与高程，批量生成剖面图。

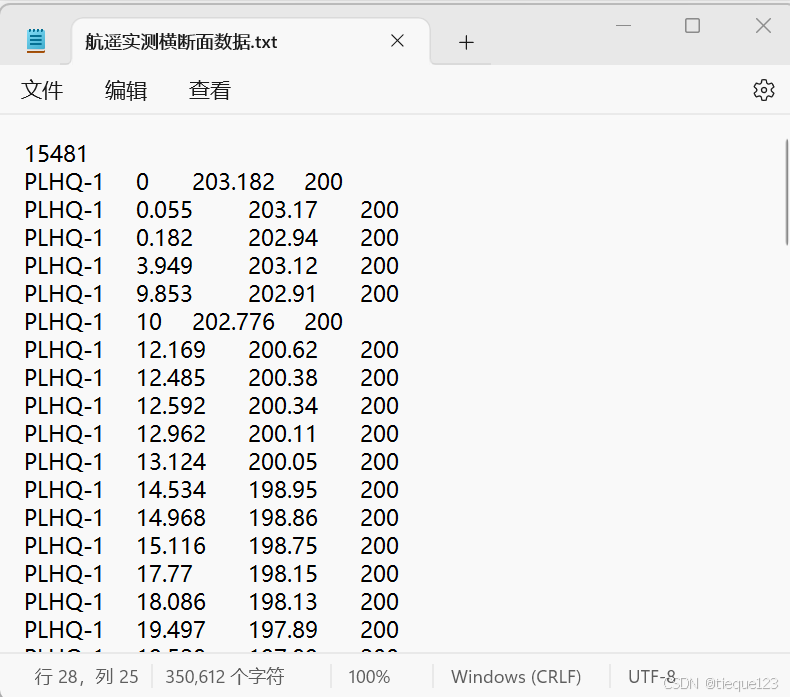

下图为数据文件，第一列第一行15481为总行数。第1列为剖面图的编号，第2列为距离，第3列为高程，第4列为轨面高程。

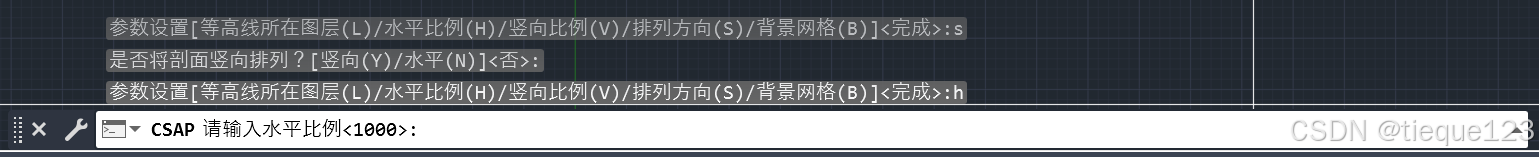

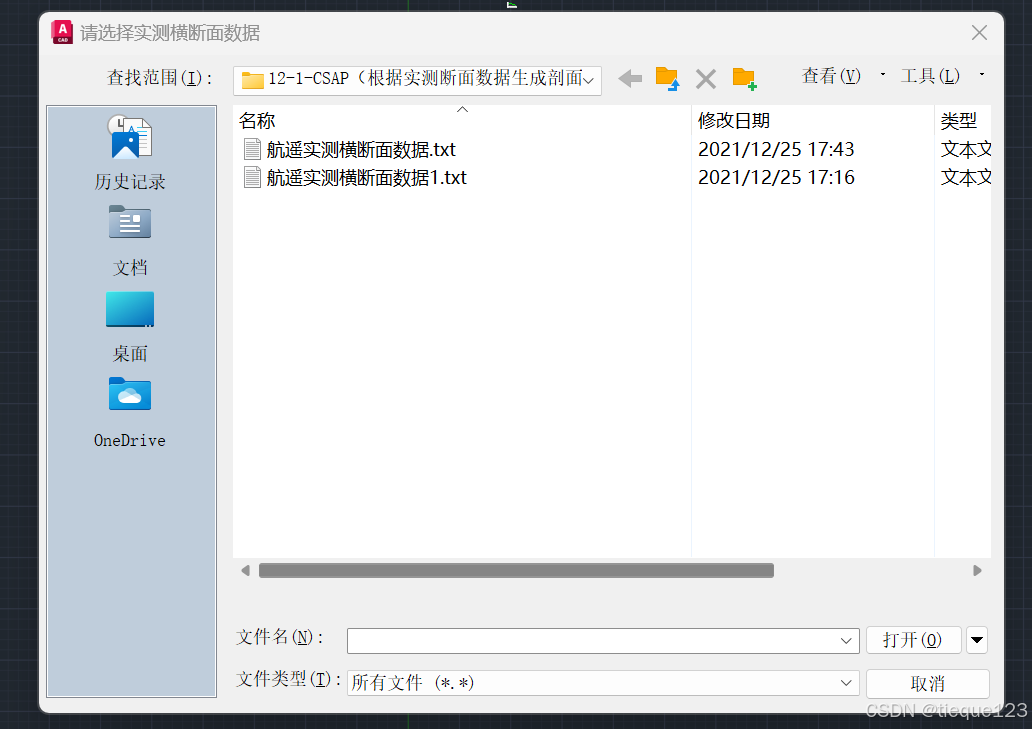

启动CAD，加载插件，输入命令CSAP，设置剖面图格式，之后选择上述文本文件，点击基点，即可生成剖面图。
