大家还有没有新的功能需求，想法、意见建议，本插件准备结束测试了，后期转为收费注册制，按照单个功能每年10元收费。

作者	徐二亮
联系方式	925674203@qq.com 、QQ群: 575790152

本插件在 Autodesk 图形环境下应用。主要在地质专业行业中，帮助地质工作这将野外采集到的观测点、地层层理、节理产状信息绘制到CAD中。

适用于WindowsXP以上系统， 64位版本的AutoCAD 2010~2024。

于AutoCAD图形平台下加载对应版本的插件。比如AutoCAD2023应加载“xllTriangle_ARX.2021-2023.x64.arx”。

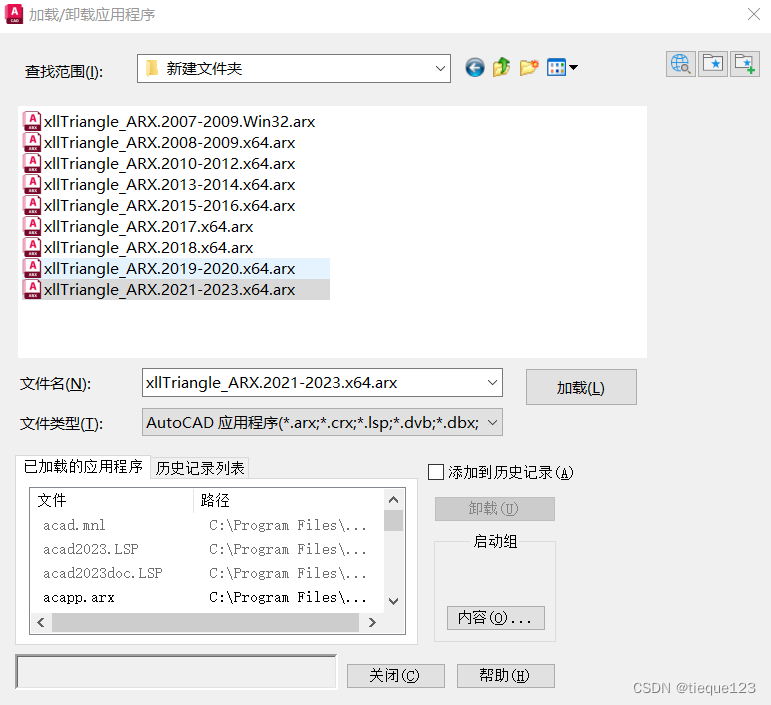

加载步骤：CAD命令行输入“ap”，回车之后弹出加载/卸载对话框，选择对应版本的插件，点击加载按钮，稍等片刻即可加载成功。若加载成功，命令行会输出本插件的功能目录及“已成功加载 xllTriangle_ARX.2023.x64.arx”。

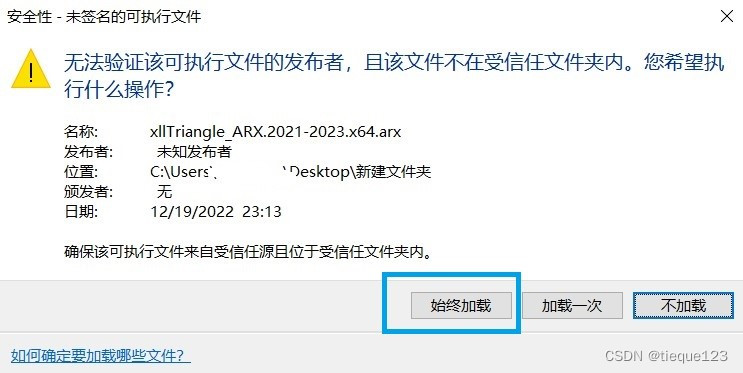

若弹出“安全性-未签名的可执行文件”对话框，选择“始终加载”即可。

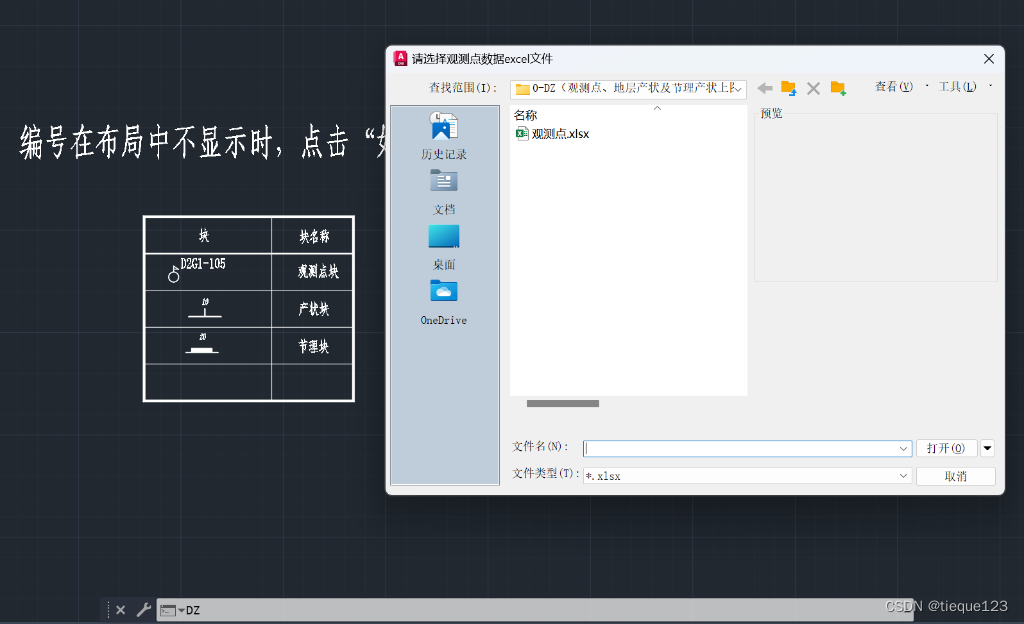

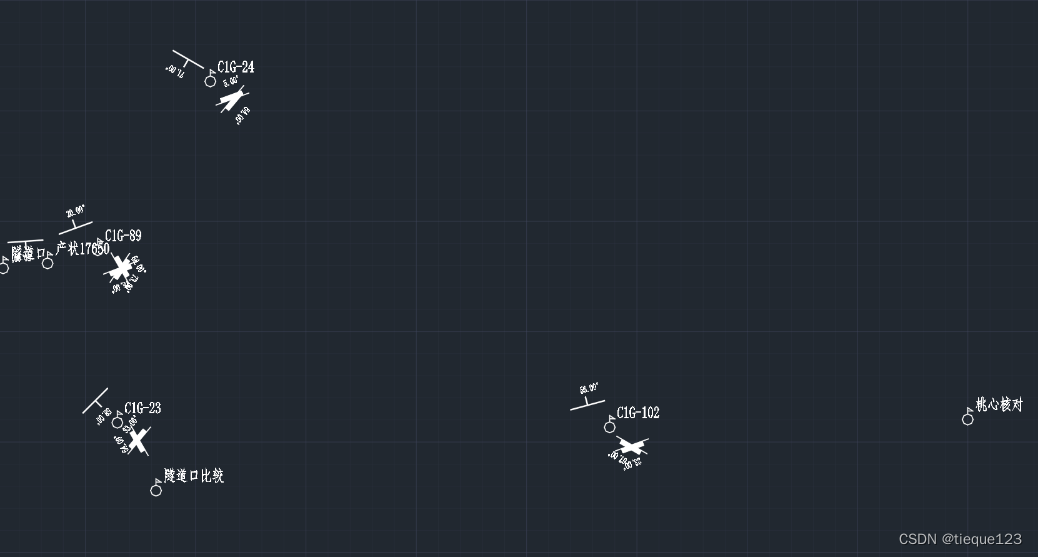

启动命令为“DZ” ：命令行输入“dz”即可，不区分大小写。随后按照提示选择excel格式的观测点数据文件，然后插件将根据数据自动绘制。

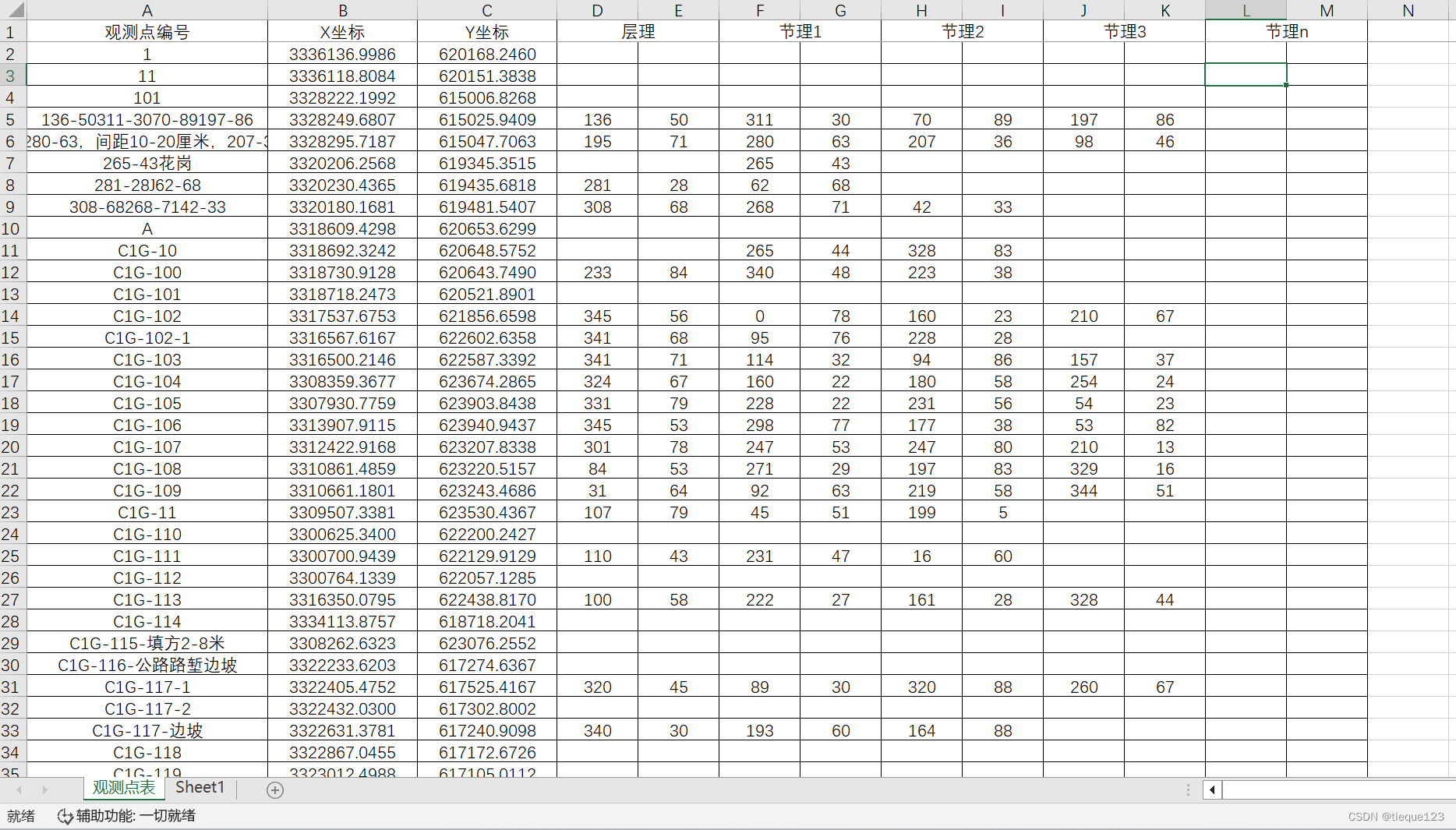

按照下图在excel文件中整理观测点、地层层理、节理产状数据。

第1行为标题行，从左至右分别为观测点编号、X坐标、Y坐标、层理、节理1、节理2、节理n，不要移动标题的左右顺序，也不要删除此行。

第2行为野外采集到的数据，对应标题行录入即可。必须要有x、y坐标，其他项可不填，空置即可。存在多组节理的情况下，可在最右侧添加节理列，如节理n。

sheet的名称必须是“观测点表”。

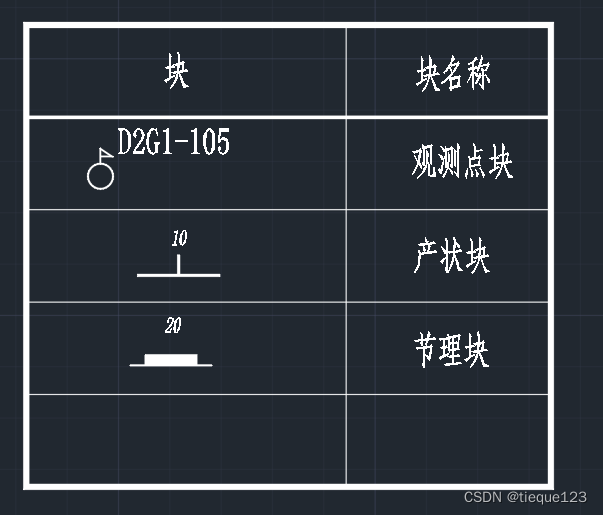

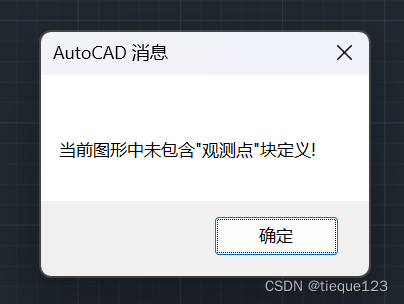

下图所示的“观测点块”、“产状块”、“节理块”三个图形粘贴到需要上图的cad中，不然会提示缺失相应的块。

各个行业可能采用了不同样式的观测点、产状和节理，为了满足各个行业的需要，我已经将观测点、产状和节理做成块，如有需要可自行更改图形，但是块名称和属性名称不能改变。

编号在布局中不显示时，点击“始终显示注释对象”。
