ZT213国产替代DP213低功耗5V RS232通讯协议接口电平转换芯片

---

TTL/RS232电平逻辑简介

TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑 “1”,OV 等价于逻辑 “O”，称作 TTL 信号系统，是正逻辑。
RS232电平：采用-12V到-3V,等价于逻辑 “0”，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑。

芯片简介

DP213 是高集成度、低功耗、单芯片 EIA/TIA-232 和 CCITT V.28/V.24 通信协议接口芯片，用于实现 TTL 电平到 EIA 电平的转换。
　DP213 内置升压电压转换器，收发电路电平转换器，4 路发送器，5 路接收器，可以实现单个 5V 电源下的 RS-232 电平和 5V 电平转换。为各类应用增加低成本、小型环保封装、低功耗的 RS232 通信接口电平转换功能，可用于台式电脑、笔记本电脑、超便携式电脑、平板电脑、手持设备、蜂窝电话数据线缆、终端适配器、POS终端、调制解调器等设备。
　DP213 采用 CMOS 技术，最大功耗小于 40mW。支持数据传输速率 250kb/s，所有 RS232 I/O 引脚的静电放电保护等级均超过 EN61000-4-2 标准下的 ±15KV 空气放电和 ±8KV 接触放电。

DP213芯片特性

微信号：dnsj5343

· PIN对PIN替代ZT213LEEA，软硬件兼容
· 符合 EIA/TIA-232 和 CCITT V.28/V.24 协议
· 最高支持 250kb/s 数据波特率
· 5V 单电源供电
· 低静态工作电流：典型值 3mA，最大 8mA
· 低关断电流：典型值 1uA，最大 25uA
· 支持关断模式下唤醒特性
· 支持接收器三态输出
· RS232 I/O ESD防护等级
　l 　±15KV HBM模式
　l 　±15KV 空气放电
　l 　±8KV 接触放电
· 采用环保SSOP28封装

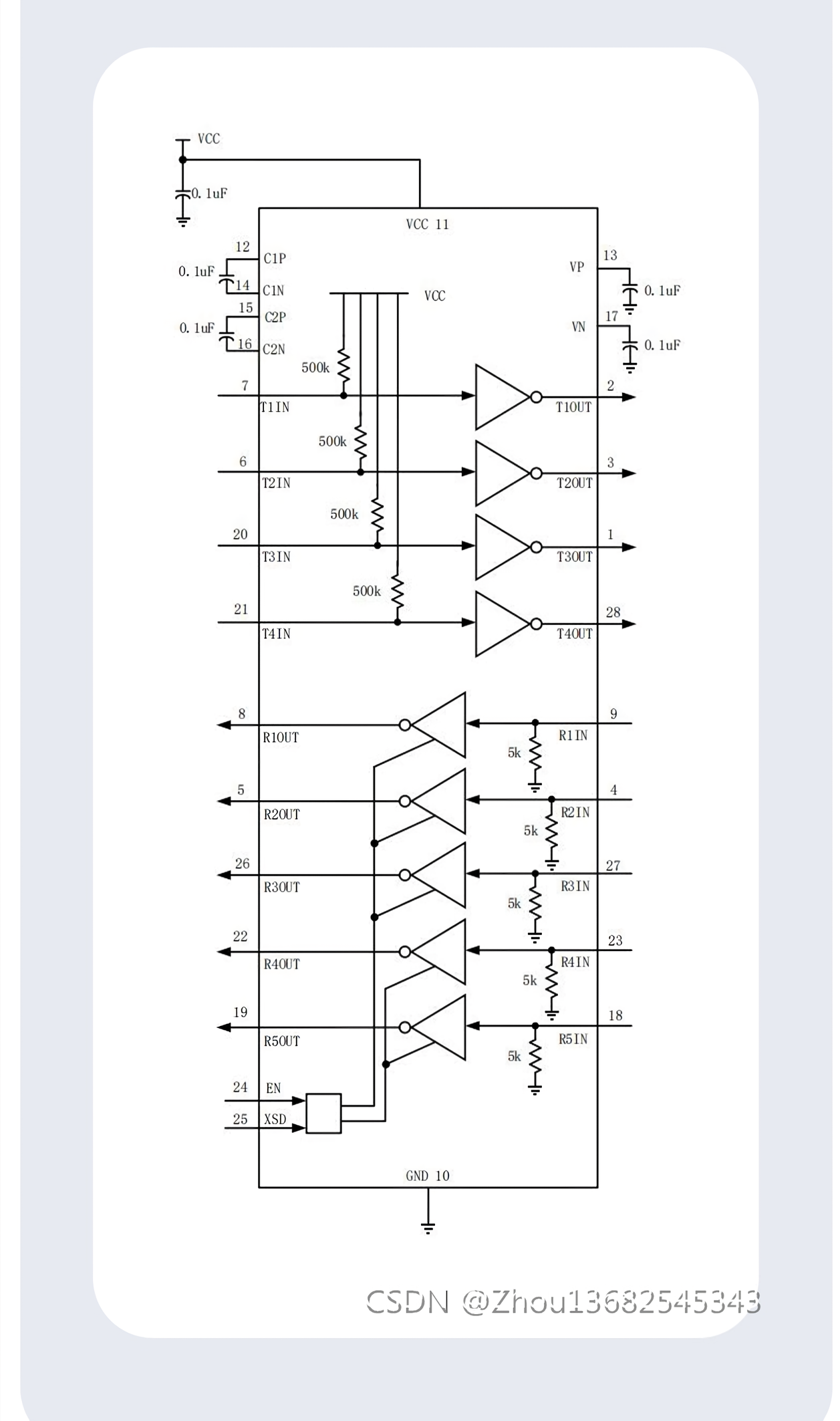

参考电路图

　
　
（点击了解工业级国产USB转RS232/485/422串口芯片GP232RNL ）　
　
典型搭配广泛应用于工业光电隔离，完全隔离两端RS232设备的电气与地线回路，从而保护工业通信设备免受电源地线回路和浪涌的干扰损坏，提高通信系统的可靠性与稳定性。或可改变原来RS-232接口单端传输方式，使用双线平衡传输，也可大幅增加工业通信距离。
