三相三柱变压器在comsol中的多物理场仿真

已于 2023-05-15 15:34:49 修改
阅读量2.1k 收藏 16
点赞数 6
分类专栏： 噪声 comsol comsol三相变压器 文章标签： 课程设计
于 2023-03-20 12:20:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yongqiang_shi/article/details/129664629
版权
本文介绍了如何在Comsol中进行三相三柱变压器的多物理场仿真。首先，按实体比例建模，利用球体表示空气并采用半模型减少计算量。接着，通过磁场与场路耦合或线圈公式直接激励计算磁通密度、电流和电压。进一步，加入固体力学场模拟铁芯和线圈的变形。此外，建立了频域声学模块，仅计算空气部分，使用FFT变换获取声场分布。最后强调了研究选择、求解器设置、网格划分以及后处理数据的重要性，对提升求解速度和精度具有关键作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

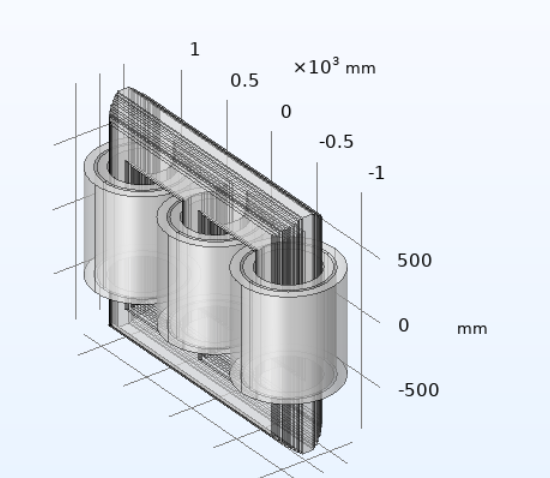

1.按照实体一比一建模。

磁场在空气中显示 因此建立球体表示空气
