从零开始 OpenCV 学习课-4.图像的加法与叠加

本系列面向 Python 小白,从零开始实战解说 OpenCV 项目实战。

本节介绍图像的加法、叠加与混合,提供完整例程和运行结果:加法运算,加权加法,图像混合、切换、遮罩、叠加,添加文字。详细介绍综合运用图像阈值处理、图像掩模、位操作和图像加法的操作是基于掩模和位运算实现图像叠加的方法。

欢迎关注 『Python小白从零开始 OpenCV 学习课』 系列,持续更新

Python 大白从零开始 OpenCV 学习课-1.安装与环境配置
Python 大白从零开始 OpenCV 学习课-2.图像读取与显示
Python 大白从零开始 OpenCV 学习课-3.图像的创建与修改
Python 大白从零开始 OpenCV 学习课-4.图像的叠加与混合
Python 大白从零开始 OpenCV 学习课-5.图像的几何变换
Python 大白从零开始 OpenCV 学习课-6. 灰度变换与直方图处理


1. 图像的加法运算

函数 cv2.add() 用于图像的加法运算。

函数说明:

cv2.add(src1, src2 [, dst[, mask[, dtype]]) → dst

函数 cv2.add() 对两张相同大小和类型的图像进行加法运算,或对一张图像与一个标量进行加法运算。

两张图像相加时,将两张图像相同位置像素的各通道值或灰度值分别相加,可以理解为一种图像叠加方式;对一张图像与一个标量相加时,则将图像所有像素的各通道值分别与标量的各通道值相加。

参数说明:

  • scr1, scr2:进行加法运算的图像,或一张图像与一个 numpy array 标量
  • dst:输出的图像,可选项,默认值为 None
  • mask:掩模图像,8位灰度格式;掩模图像数值为 0 的像素,输出图像对应像素的各通道值也为 0。可选项,默认值为 None
  • dtype:图像数组的深度,即每个像素值的位数,可选项
  • 返回值:dst,运算结果图像,ndarray 多维数组

注意事项:

  1. OpenCV 加法和 numpy 加法之间有区别:cv2.add() 是饱和运算(相加后如大于 255 则结果为 255),而 Numpy 加法是模运算。
  2. 使用 cv2.add() 函数对两张图片相加时,图片的大小和类型(通道数)必须相同。
  3. 使用 cv2.add() 函数对一张图像与一个标量相加,标量是指一个 1x3 的 numpy 数组,相加后图像整体发白。

基本例程:1.22 图像的加法

    # 1.22 图像的加法 (cv2.add)
    img1 = cv2.imread("../images/imgB1.jpg")  # 读取彩色图像(BGR)
    img2 = cv2.imread("../images/imgB3.jpg")  # 读取彩色图像(BGR)

    imgAddCV = cv2.add(img1, img2)  # OpenCV 加法: 饱和运算
    imgAddNP = img1 + img2  # # Numpy 加法: 模运算

    plt.subplot(221), plt.title("1. img1"), plt.axis('off')
    plt.imshow(cv2.cvtColor(img1, cv2.COLOR_BGR2RGB))  # 显示 img1(RGB)
    plt.subplot(222), plt.title("2. img2"), plt.axis('off')
    plt.imshow(cv2.cvtColor(img2, cv2.COLOR_BGR2RGB))  # 显示 img2(RGB)
    plt.subplot(223), plt.title("3. cv2.add(img1, img2)"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddCV, cv2.COLOR_BGR2RGB))  # 显示 imgAddCV(RGB)
    plt.subplot(224), plt.title("4. img1 + img2"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddNP, cv2.COLOR_BGR2RGB))  # 显示 imgAddNP(RGB)
    plt.show()

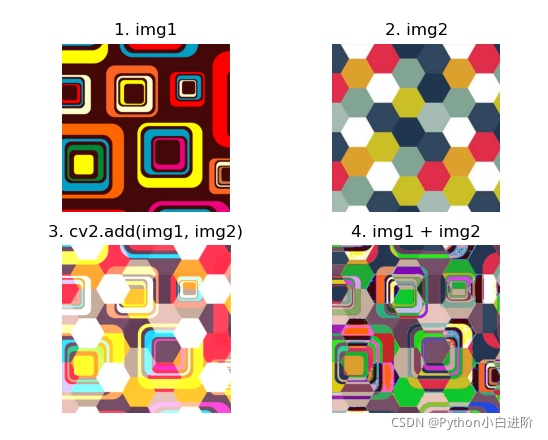

例程说明 1.22:

本例程运行结果如下图所示。图 3 是 cv2.add() 饱和加法的结果,图 4 是 numpy 取模加法的结果。

  • 饱和加法以 255 为上限,所有像素只会变的更白(大于原值);取模加法以 255 为模,会导致部分像素变黑 (小于原值)。
  • 因此,一般情况下应使用 cv2.add 进行饱和加法操作,不宜使用 numpy 取模加法。

在这里插入图片描述


基本例程:1.23 图像与标量相加

# 1.23 图像的加法 (与标量相加)
    img1 = cv2.imread("../images/imgB1.jpg")  # 读取彩色图像(BGR)
    img2 = cv2.imread("../images/imgB3.jpg")  # 读取彩色图像(BGR)

    Value = 100  # 常数
    # Scalar = np.array([[50., 100., 150.]])  # 标量
    Scalar = np.ones((1, 3), dtype="float") * Value  # 标量
    imgAddV = cv2.add(img1, Value)  # OpenCV 加法: 图像 + 常数
    imgAddS = cv2.add(img1, Scalar)  # OpenCV 加法: 图像 + 标量

    print("Shape of scalar", Scalar)
    for i in range(1, 6):
        x, y = i*10, i*10
        print("(x,y)={},{}, img1:{}, imgAddV:{}, imgAddS:{}"
              .format(x,y,img1[x,y],imgAddV[x,y],imgAddS[x,y]))

    plt.subplot(131), plt.title("1. img1"), plt.axis('off')
    plt.imshow(cv2.cvtColor(img1, cv2.COLOR_BGR2RGB))  # 显示 img1(RGB)
    plt.subplot(132), plt.title("2. img + constant"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddV, cv2.COLOR_BGR2RGB))  # 显示 imgAddV(RGB)
    plt.subplot(133), plt.title("3. img + scalar"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddS, cv2.COLOR_BGR2RGB))  # 显示 imgAddS(RGB)
    plt.show()

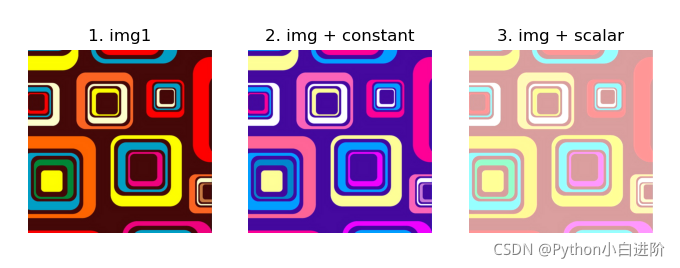

例程说明 1.23:

本例程运行结果如下。

Shape of scalar [[150. 150. 150.]]
(x,y)=10,10, img1:[ 9  9 69], imgAddV:[159   9  69], imgAddS:[159 159 219]
(x,y)=20,20, img1:[  3 252 255], imgAddV:[153 252 255], imgAddS:[153 255 255]
(x,y)=30,30, img1:[  1 255 254], imgAddV:[151 255 254], imgAddS:[151 255 255]
(x,y)=40,40, img1:[  1 255 254], imgAddV:[151 255 254], imgAddS:[151 255 255]
(x,y)=50,50, img1:[  1 255 255], imgAddV:[151 255 255], imgAddS:[151 255 255]
  • 注意 cv2.add() 对图像与标量相加时,“常数” 与 “标量” 的区别:
  • 将图像与一个常数 value 相加,只是将 B 通道即蓝色分量与常数相加,而 G、R 通道的数值不变,因此图像发蓝。
  • 将图像与一个标量 scalar 相加,“标量” 是指一个 1x3 的 numpy 数组,此时 B/G/R 通道分别与数组中对应的常数相加,因此图像发白。
  • 标量 numpy 数组的形式为:np.array([[c1, c2, c3]]),常数 c1,c2,c3 可以相同或不同。

在这里插入图片描述



2. 图像的加权加法

函数 cv2.addWeight() 用于图像的加权加法运算。

函数说明:

cv2.addWeighted(src1, alpha, src2, beta, gamma[, dst[, dtype]]) → dst

函数 cv2.addWeighted() 对两张相同大小和类型的图像按权重相加,可以实现图像的叠加和混合。加权加法的计算表达式为:

dst = src1 * alpha + src2 * beta + gamma

参数说明:

  • scr1, scr2:ndarray 多维数组,表示一个灰度或彩色图像
  • alpha:第一张图像 scr1 的权重,通常取为 0~1 之间的浮点数
  • beta:第二张图像 scr2 的权重,通常取为 0~1 之间的浮点数
  • gamma: 灰度系数,图像校正的偏移量,用于调节亮度
  • dtype 输出图像的深度,即每个像素值的位数,可选项,默认等于 src1.depth()
  • 返回值:dst,加权加法运算结果的图像数组

注意事项:

  1. 使用 cv2.addWeight() 函数对两张图片相加时,图片的大小和类型(通道数)必须相同。
  2. alpha,beta,gamma 可调,可以根据需要调整图像的权重,以达到不同的显示效果。推荐取 beta=1-alpha, gamma=0。

基本例程:1.24 图像的混合(加权加法)

    # 1.24 图像的混合(加权加法)
    img1 = cv2.imread("../images/imgGaia.tif")  # 读取图像 imgGaia
    img2 = cv2.imread("../images/imgLena.tif")  # 读取图像 imgLena

    imgAddW1 = cv2.addWeighted(img1, 0.2, img2, 0.8, 0)  # 加权相加, a=0.2, b=0.8
    imgAddW2 = cv2.addWeighted(img1, 0.5, img2, 0.5, 0)  # 加权相加, a=0.5, b=0.5
    imgAddW3 = cv2.addWeighted(img1, 0.8, img2, 0.2, 0)  # 加权相加, a=0.8, b=0.2

    plt.subplot(131), plt.title("1. a=0.2, b=0.8"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddW1, cv2.COLOR_BGR2RGB))  # 显示 img1(RGB)
    plt.subplot(132), plt.title("2. a=0.5, b=0.5"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddW2, cv2.COLOR_BGR2RGB))  # 显示 imgAddV(RGB)
    plt.subplot(133), plt.title("3. a=0.8, b=0.2"), plt.axis('off')
    plt.imshow(cv2.cvtColor(imgAddW3, cv2.COLOR_BGR2RGB))  # 显示 imgAddS(RGB)
    plt.show()

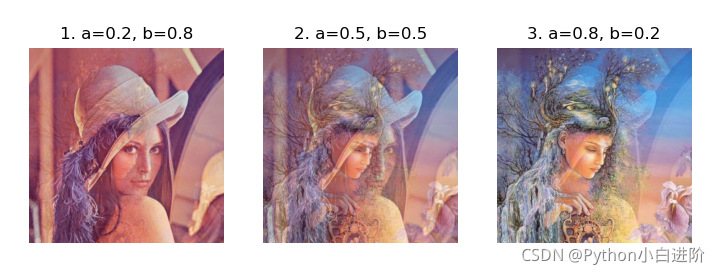

本例程运行结果如下:

在这里插入图片描述


扩展例程:1.25 不同尺寸的图像加法

    # 1.25 不同尺寸的图像加法
    imgL = cv2.imread("../images/imgB2.jpg")  # 读取大图
    imgS = cv2.imread("../images/logoCV.png")  # 读取小图 (LOGO)

    x,y = 300,50  # 叠放位置
    W1, H1 = imgL.shape[1::-1]  # 大图尺寸
    W2, H2 = imgS.shape[1::-1]  # 小图尺寸
    if (x + W2) > W1: x = W1 - W2  # 调整图像叠放位置,避免溢出
    if (y + H2) > H1: y = H1 - H2

    imgCrop = imgL[y:y + H2, x:x + W2]  # 裁剪大图,与小图 imgS 的大小相同
    imgAdd = cv2.add(imgCrop, imgS)  # cv2 加法,裁剪图与小图叠加
    alpha, beta, gamma = 0.2, 0.8, 0.0  # 加法权值
    imgAddW = cv2.addWeighted(imgCrop, alpha, imgS, beta, gamma)  # 加权加法,裁剪图与小图叠加

    imgAddM = np.array(imgL)
    imgAddM[y:y + H2, x:x + W2] = imgAddW  # 用叠加小图替换原图 imgL 的叠放位置

    cv2.imshow("imgAdd", imgAdd)
    cv2.imshow("imgAddW", imgAddW)
    cv2.imshow("imgAddM", imgAddM)
    cv2.waitKey(0)

需要说明的是,对不同尺寸的图像叠加可以有不同的理解和处理。本例程是将小图叠加到大图的指定位置。
本例程运行结果如下图所示。

在这里插入图片描述


扩展例程:1.26 两张图像的渐变切换 (改变加权叠加的权值)

    # 1.26 两张图像的的渐变切换 (改变加权叠加的权值)
    img1 = cv2.imread("../images/imgLena.tif")  # 读取图像 imgLena
    img2 = cv2.imread("../images/imgB3.jpg")  # 读取彩色图像(BGR)
    wList = np.arange(0.0, 1.0, 0.05)  # start, end, step
    for w in wList:
        imgAddW = cv2.addWeighted(img1, w, img2, (1 - w), 0)
        cv2.imshow("imgAddWeight", imgAddW)
        cv2.waitKey(100)


3. 图像的掩模加法

图像掩模(image mask),也常被写成 “图像掩膜”,是用特定的图像或函数对另一图像进行覆盖或遮蔽,以控制图像处理的区域或图像处理的过程。图像掩模常用于提取感兴趣区域(ROI)、提取结构特征,或制作特殊形状的图像。

用于遮蔽的图像或函数,称为掩模、掩像、模板或遮罩(mask)。对图像进行处理时,被遮蔽的区域不参加处理,或不参加处理参数的计算;或者相反地,仅对被遮蔽的区域进行处理或统计。

函数 cv2.add() 用于图像的加法运算,可以使用掩模图像进行遮蔽。

cv2.add(src1, src2 [, dst[, mask[, dtype]]) → dst

掩模图像中的黑色区域(数值为 0),cv2.add 的输出也为黑色(数值为 0);掩模图像中的非黑色区域(非 0 值),cv2.add 的输出为加法输出。换句话说,函数 cv2.add 进行加法运算,对被掩模图像遮蔽的黑色区域不进行处理,保持黑色。

注意事项:

  1. 掩模图像 mask 为 8位灰度格式,遮蔽区域为黑色(数值为 0),非遮蔽区域为白色(数值为 255),也称为开窗区域、窗口。
  2. 掩模图像与进行加法运算的图像 src1, src2 的形状必须相同。

基本例程:1.27 图像的掩模加法

    # 1.27 图像的加法 (掩模 mask)
    img1 = cv2.imread("../images/imgLena.tif")  # 读取彩色图像(BGR)
    img2 = cv2.imread("../images/imgB3.jpg")  # 读取彩色图像(BGR)

    Mask = np.zeros((img1.shape[0], img1.shape[1]), dtype=np.uint8)  # 返回与图像 img1 尺寸相同的全零数组
    xmin, ymin, w, h = 180, 190, 200, 200  # 矩形裁剪区域 (ymin:ymin+h, xmin:xmin+w) 的位置参数
    Mask[ymin:ymin+h, xmin:xmin+w] = 255  # 掩模图像,ROI 为白色,其它区域为黑色
    print(img1.shape, img2.shape, Mask.shape)

    imgAddMask1 = cv2.add(img1, img2, mask=Mask)  # 带有掩模 mask 的加法
    imgAddMask2 = cv2.add(img1, np.zeros(np.shape(img1), dtype=np.uint8), mask=Mask)  # 提取 ROI

    cv2.imshow("MaskImage", Mask)  # 显示掩模图像 Mask
    cv2.imshow("MaskAdd", imgAddMask1)  # 显示掩模加法结果 imgAddMask1
    cv2.imshow("MaskROI", imgAddMask2)  # 显示从 img1 提取的 ROI
    key = cv2.waitKey(0)  # 等待按键命令

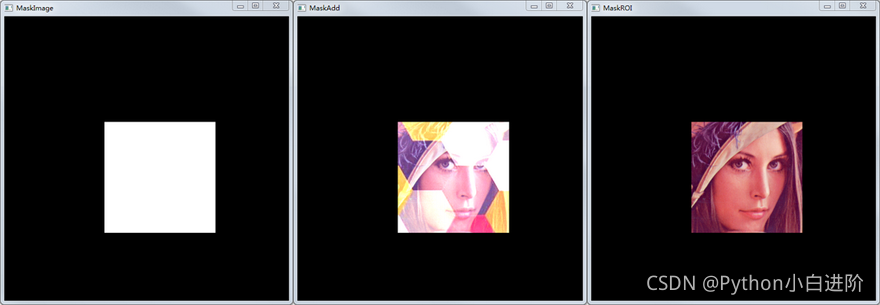

例程说明 1.27:

本例程运行结果如下。

imgAddMask1 是标准的掩模加法,在窗口区域将 img1 与 img2 进行饱和加法,其它区域为黑色遮蔽。imgAddMask2 中加法运算的第二图像是全黑图像(数值为 0),掩模加法的结果是从第一图像中提取遮蔽窗口,该操作生成的图像是从原图中提取感兴趣区域(ROI)、黑色遮蔽其它区域。

在这里插入图片描述


扩展例程:1.28 圆形和其它形状的图像遮罩

    # 1.28 图像的加法 (圆形和其它形状的遮罩)
    img1 = cv2.imread("../images/imgLena.tif")  # 读取彩色图像(BGR)
    img2 = cv2.imread("../images/imgB3.jpg")  # 读取彩色图像(BGR)

    Mask1 = np.zeros((img1.shape[0], img1.shape[1]), dtype=np.uint8)  # 返回与图像 img1 尺寸相同的全零数组
    Mask2 = Mask1.copy()
    cv2.circle(Mask1, (285, 285), 110, (255, 255, 255), -1)  # -1 表示实心
    cv2.ellipse(Mask2, (285, 285), (100, 150), 0, 0, 360, 255, -1)  # -1 表示实心

    imgAddMask1 = cv2.add(img1, np.zeros(np.shape(img1), dtype=np.uint8), mask=Mask1)  # 提取圆形 ROI
    imgAddMask2 = cv2.add(img1, np.zeros(np.shape(img1), dtype=np.uint8), mask=Mask2)  # 提取椭圆 ROI

    cv2.imshow("circularMask", Mask1)  # 显示掩模图像 Mask
    cv2.imshow("circularROI", imgAddMask1)  # 显示掩模加法结果 imgAddMask1
    cv2.imshow("ellipseROI", imgAddMask2)  # 显示掩模加法结果 imgAddMask2
    key = cv2.waitKey(0)  # 等待按键命令

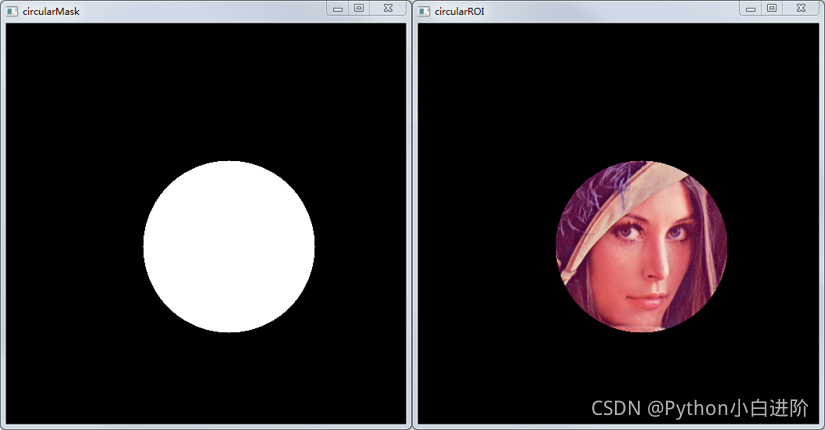

本例程运行结果如下。

通过设计圆形、椭圆形或其它形状的图像遮罩,可以从一张图像中提取不同形状的区域。

在这里插入图片描述



4. 图像的按位运算

函数 cv2.bitwise 提供了图像的位运算,对图像的像素点值按位操作,快速高效、方便灵活。

函数说明:

cv.bitwise_and(src1, src2[, dst[, mask]] → dst  # 位操作: 与
cv.bitwise_or(src1, src2[, dst[, mask]] → dst  # 位操作: 或
cv.bitwise_xor(src1, src2[, dst[, mask]] → dst  # 位操作: 与或
cv.bitwise_not(src1, src2[, dst[, mask]] → dst  # 位操作: 非(取反)

  • 位运算包括四种方法:按位与、按位或、按位非、按位异或,其计算方法是对图像的像素点值的按位运算,运算效率高、速度快。

  • 以按位与操作 “bitwise_and” 为例:

      1. 对图像中的每一像素(矩阵中的每一元素),将数值转换为二进制;
      1. 对 src1 和 src2 同一位置像素的数值进行按位操作 (按位与): 1&1=1, 1&0=0, 0&0=0;
      1. 将位操作的二进制结果转换为十进制。
  • 类似地,按位或、按位非、按位异或操作,先将像素值转换为二进制,进行位操作后再将结果转换回十进制。

参数说明:

  • scr1, scr2:进行位运算的图像,ndarray 多维数组
  • mask:掩模图像,8位灰度格式,与 scr1 大小相同,可选参数
  • 返回值:dst,位运算结果图像,ndarray 多维数组

注意事项:

    1. 进行位运算的图像 scr1, scr2 的大小和类型(通道数)必须相同。
    1. 使用掩模图像时,掩模图像中的黑色区域(数值为 0),输出也为黑色(数值为 0);掩模图像中的非黑色区域(非 0 值),按位操作输出。

基本例程:1.29 图像的位操作

    # 1.29 图像的位操作
    img1 = cv2.imread("../images/imgLena.tif")  # 读取彩色图像(BGR)
    img2 = cv2.imread("../images/imgB2.jpg")  # 读取彩色图像(BGR)

    imgAnd = cv2.bitwise_and(img1, img2)  # 按位 与(AND)
    imgOr = cv2.bitwise_or(img1, img2)  # 按位 或(OR)
    imgNot = cv2.bitwise_not(img1)  # 按位 非(NOT)
    imgXor = cv2.bitwise_xor(img1, img2)  # 按位 异或(XOR)

    plt.figure(figsize=(9,6))
    titleList = ["img1", "img2", "and", "or", "not", "xor"]
    imageList = [img1, img2, imgAnd, imgOr, imgNot, imgXor]
    for i in range(6):
        plt.subplot(2,3,i+1), plt.title(titleList[i]), plt.axis('off')
        plt.imshow(cv2.cvtColor(imageList[i], cv2.COLOR_BGR2RGB), 'gray')
    plt.show()

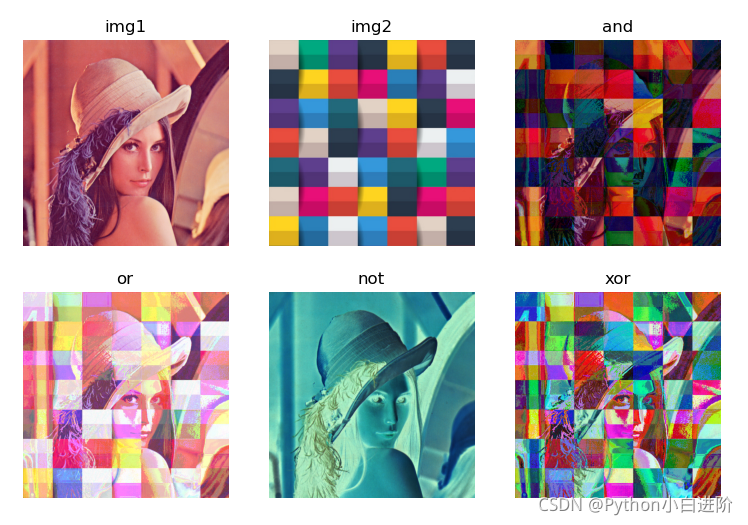

例程说明 1.29:

本例程运行结果如下图所示。

图中给出了两张图像进行位运算的结果,看起来有些莫名其妙,很难理解位操作究竟有什么意义。确实如此,其实位操作基本上不会用于两张普通图像的操作,通常是用于图像的掩模操作,我们来看下一个例程。

在这里插入图片描述



5. 图像的叠加

两张图像直接进行加法运算后图像的颜色会改变,通过加权加法实现图像混合后图像的透明度会改变,都不能实现图像的叠加。

实现图像的叠加,需要综合运用图像阈值处理、图像掩模、位操作和图像加法的操作。

我们以 Lena 图像叠加 CVlogo 为例,讨论图像叠加的思路和步骤:

  1. 确定图像叠加位置,将 Lena 图像中的叠加位置裁剪出来,使叠加图像的尺寸相同;
  2. 对前景图像进行二值化处理,生成黑白掩模图像 mask(LOGO区域黑色遮盖)及其反转掩模图像 maskInv (LOGO区域白色开窗);
  3. 以黑白掩模 mask(LOGO区域黑色遮盖)作为掩模,对背景图像(Lena裁剪图)进行位操作,LOGO区域遮盖为黑色,其它区域保持不变,得到叠加背景图像 img1BG;
  4. 以反转掩模 maskInv(LOGO区域白色开窗)作为掩模,对前景图像(CVlogo)进行位操作,LOGO区域保持不变,其它区域遮盖为黑色,得到叠加前景图像 img2FG;
  5. 背景图像 img1BG 和 前景图像 img2FG 通过 cv2.add 加法运算,得到裁剪部分的叠加图像;
  6. 用叠加图像替换Lena 图像中的叠加位置,得到Lena 叠加 CVlogo 的图像。

在这里插入图片描述


基本例程:1.30 图像的叠加

    # 1.30 图像的叠加

    img1 = cv2.imread("../images/imgLena.tif")  # 读取彩色图像(BGR)
    img2 = cv2.imread("../images/logoCV.png")  # 读取 CV Logo

    x, y = (0, 10)  # 图像叠加位置
    W1, H1 = img1.shape[1::-1]
    W2, H2 = img2.shape[1::-1]
    if (x + W2) > W1: x = W1 - W2
    if (y + H2) > H1: y = H1 - H2
    print(W1,H1,W2,H2,x,y)
    imgROI = img1[y:y+W2, x:x+H2]  # 从背景图像裁剪出叠加区域图像

    img2Gray = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)  # img2: 转换为灰度图像
    ret, mask = cv2.threshold(img2Gray, 175, 255, cv2.THRESH_BINARY)  # 转换为二值图像,生成遮罩,LOGO 区域黑色遮盖
    maskInv = cv2.bitwise_not(mask)  # 按位非(黑白转置),生成逆遮罩,LOGO 区域白色开窗,LOGO 以外区域黑色

    # mask 黑色遮盖区域输出为黑色,mask 白色开窗区域与运算(原图像素不变)
    img1Bg = cv2.bitwise_and(imgROI, imgROI, mask=mask)  # 生成背景,imgROI 的遮罩区域输出黑色
    img2Fg = cv2.bitwise_and(img2, img2, mask=maskInv)  # 生成前景,LOGO 的逆遮罩区域输出黑色
    # img1Bg = cv2.bitwise_or(imgROI, imgROI, mask=mask)  # 生成背景,与 cv2.bitwise_and 效果相同
    # img2Fg = cv2.bitwise_or(img2, img2, mask=maskInv)  # 生成前景,与 cv2.bitwise_and 效果相同
    # img1Bg = cv2.add(imgROI, np.zeros(np.shape(img2), dtype=np.uint8), mask=mask)  # 生成背景,与 cv2.bitwise 效果相同
    # img2Fg = cv2.add(img2, np.zeros(np.shape(img2), dtype=np.uint8), mask=maskInv)  # 生成背景,与 cv2.bitwise 效果相同
    imgROIAdd = cv2.add(img1Bg, img2Fg)  # 前景与背景合成,得到裁剪部分的叠加图像
    imgAdd = img1.copy()
    imgAdd[y:y+W2, x:x+H2] = imgROIAdd  # 用叠加图像替换背景图像中的叠加位置,得到叠加 Logo 合成图像

    plt.figure(figsize=(9,6))
    titleList = ["1. imgGray", "2. imgMask", "3. MaskInv", "4. img2FG", "5. img1BG", "6. imgROIAdd"]
    imageList = [img2Gray, mask, maskInv, img2Fg, img1Bg, imgROIAdd]
    for i in range(6):
        plt.subplot(2,3,i+1), plt.title(titleList[i]), plt.axis('off')
        if (imageList[i].ndim==3):  # 彩色图像 ndim=3
            plt.imshow(cv2.cvtColor(imageList[i], cv2.COLOR_BGR2RGB))  # 彩色图像需要转换为 RGB 格式
        else:  # 灰度图像 ndim=2
            plt.imshow(imageList[i], 'gray')
    plt.show()
    cv2.imshow("imgAdd", imgAdd)  # 显示叠加图像 imgAdd
    key = cv2.waitKey(0)  # 等待按键命令

例程说明 1.30:

  • 本例程实现图像的叠加,中间过程图像如上图所示,最终的叠加图像如下图所示。
  • 图像叠加所涉及的操作步骤较多,建议将上文的步骤说明与程序、中间过程图像相互对照进行阅读。
  • 使用位操作生成前景 img1Bg 时,使用掩模图像 mask 对 imgROI 与 imgROI 进行 “与操作”,而不是直接对 mask 与 imgROI 进行操作,是因为 mask 为灰度图像而 imgROI 为彩色图像,不能直接进行加法或位操作。
  • 使用位操作生成前景、背景图像时,遮罩区域以外 imgROI 与 imgROI 进行 “自与操作”,如果用 “自或操作” (参见程序注释语句)的效果也是相同的。此处甚至也可以用加法操作 cv2.add 实现(参见程序注释语句),但位操作的运算速度更快。
  • 函数 threshold() 将灰度图像转换为二值图像(Binarization),只有黑白两色。该方法通过固定阈值 thresh 处理图像,将像素点的灰度值设为 0 或 255。

在这里插入图片描述



6. 图像添加文字

函数 cv2.putText() 用于在图像上绘制文本字符串,即添加文字。

函数说明:

cv2.putText(img, text, pos, fontFace,fontScale,color[, thickness[, lineType[, bottomLeftOrigin]]]) → dst

函数 cv2.putText() 用于在图像上绘制文本字符串。

参数说明:

  • img:添加文本字符串的图像,ndarray 多维数组
  • text:添加的文本字符串
  • pos:文本字符串左下角坐标,如元组 (x=100, y=100)
  • font:字体类型
  • fontScale:字体缩放比例因子
  • color:文本字符串的颜色,如元组 (255,0 ,0)
  • thickness:线条粗细,单位为像素数
  • lineType:线条类型
  • bottomLeftOrigin:可选参数,默认值 True 表示数据原点位于左下角,False 表示位于左上角
  • 返回值:dst,结果图像,ndarray 多维数组

注意事项:

  1. OpenCV 不支持显示中文字符,使用 cv2.putText() 时添加的文本字符串不能包含中文字符(包括中文标点符号)。
  2. 在图像中添加中文字符,可以使用 python+opencv+PIL 实现,或使用 python+opencv+freetype 实现。具体方法详见扩展例程 1.32。

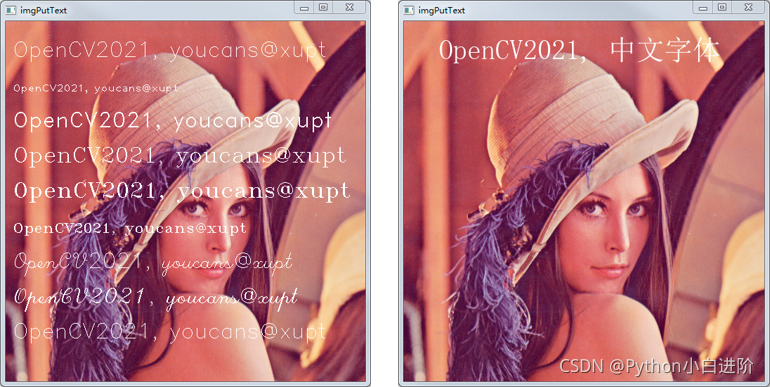

基本例程:1.31 图像添加文字

    # 1.31 图像添加文字
    img1 = cv2.imread("../images/imgLena.tif")  # 读取彩色图像(BGR)
    text = "OpenCV2021, youcans@xupt"
    fontList = [cv2.FONT_HERSHEY_SIMPLEX,
                cv2.FONT_HERSHEY_SIMPLEX,
                cv2.FONT_HERSHEY_PLAIN,
                cv2.FONT_HERSHEY_DUPLEX,
                cv2.FONT_HERSHEY_COMPLEX,
                cv2.FONT_HERSHEY_TRIPLEX,
                cv2.FONT_HERSHEY_COMPLEX_SMALL,
                cv2.FONT_HERSHEY_SCRIPT_SIMPLEX,
                cv2.FONT_HERSHEY_SCRIPT_COMPLEX,
                cv2.FONT_ITALIC]
    fontScale = 1  # 字体缩放比例
    color = (255, 255, 255)  # 字体颜色
    for i in range(10):
        pos = (10, 50*(i+1))
        imgPutText = cv2.putText(img1, text, pos, fontList[i], fontScale, color)

    cv2.imshow("imgPutText", imgPutText)  # 显示叠加图像 imgAdd
    key = cv2.waitKey(0)  # 等待按键命令

在这里插入图片描述


扩展例程:1.32 图像中添加中文文字

    # 1.32 图像中添加中文文字
    imgBGR = cv2.imread("../images/imgLena.tif")  # 读取彩色图像(BGR)

    from PIL import Image, ImageDraw, ImageFont
    if (isinstance(imgBGR, np.ndarray)):  # 判断是否 OpenCV 图片类型
        imgPIL = Image.fromarray(cv2.cvtColor(imgBGR, cv2.COLOR_BGR2RGB))
    text = "OpenCV2021, 中文字体"
    pos = (50, 20)  # (left, top),字符串左上角坐标
    color = (255, 255, 255)  # 字体颜色
    textSize = 40
    drawPIL = ImageDraw.Draw(imgPIL)
    fontText = ImageFont.truetype("font/simsun.ttc", textSize, encoding="utf-8")
    drawPIL.text(pos, text, color, font=fontText)
    imgPutText = cv2.cvtColor(np.asarray(imgPIL), cv2.COLOR_RGB2BGR)

    cv2.imshow("imgPutText", imgPutText)  # 显示叠加图像 imgAdd
    key = cv2.waitKey(0)  # 等待按键命令



【本节完】


版权声明:

欢迎关注『Python 小白从零开始 OpenCV 学习课 @ youcans』 原创作品

原创作品,转载必须标注原文链接:https://blog.csdn.net/youcans/article/details/121136047

Copyright 2021 youcans, XUPT

Crated:2021-11-08

欢迎关注 『Python小白从零开始 OpenCV 学习课』 系列,持续更新

Python 大白从零开始 OpenCV 学习课-1.安装与环境配置
Python 大白从零开始 OpenCV 学习课-2.图像读取与显示
Python 大白从零开始 OpenCV 学习课-3.图像的创建与修改
Python 大白从零开始 OpenCV 学习课-4.图像的叠加与混合
Python 大白从零开始 OpenCV 学习课-5.图像的几何变换
Python 大白从零开始 OpenCV 学习课-6. 灰度变换与直方图处理

©️2022 CSDN 皮肤主题:深蓝海洋 设计师:CSDN官方博客 返回首页

打赏作者

小白YouCans

你的鼓励将是我创作的最大动力

¥2 ¥4 ¥6 ¥10 ¥20
输入1-500的整数
余额支付 (余额:-- )
扫码支付
扫码支付:¥2
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
