【youcans电力电子仿真 06】正激变换电路

正激式变换器（Forward Converter）是指变压器在开关管导通时向输出负载提供能量。变压器中流过的是直流脉动电流，也称为单端正激变换电路。
在Buck变换电路的基础上增加正激高频变压器，得到的隔离型Buck变换器就是正激变换电路。正激变换电路结构简单，工作稳定可靠，功率范围大，输出瞬态特性和负载特性好，但是变压器结构复杂，体积较大，需要使用大电感，常用于中小型功率电源。

电路原理

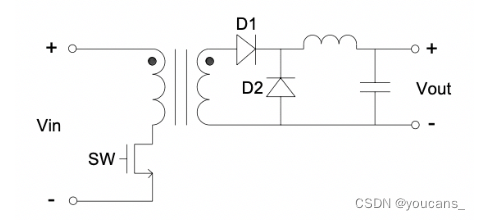

正激变换电路的基本电路原理如图1-22所示，主电路由变压器T、开关管S、二极管D1、D2、电感L和电容C组成。变压器原边绕组与副边绕组的极性相同。正激电路中的电感是电能与磁能转换的储能器件：当开关管S导通时，二极管D1导通D2截止，经变压器耦合向负载供电，电感L储能；当开关管S关断时，二极管D1截止D2导通，电感L通过D2续流向负载释放能量。在实际应用中，通常还要采用磁芯复位电路，将剩磁能量馈送到输入端。

在这里插入图片描述

正激变换电路的稳态电压增益与开关导通的占空比成正比：
$M=U_o/U_i =D_c*N_2/N_1 = D_c*1/K_{12}$
其中， $N_1$ 、 $N_2$ 分别是变压器的原边绕组数、副边绕组数， $K_{12}=N_1⁄N_2$ 是变压器原副边绕组的匝数比，D是占空比，下标c表示临界状态。

正激变换电路处于电流连续模式（CCM）的条件为：
$I_o>U_o*((1-D_c ) T_S)/2L$

设计计算

设计要求：输入电压 $U_i=100~250V$ ，输出电压 $U_o=24V$ ，输出功率 $P = 120 W$ ，电压纹波系数 $r_V=1%$
选择MOS管作为开关器件，开关频率 $f_S=10kHz$ 。

（1）计算变压器参数
先按占空比0.5计算变压器的匝数比
确定匝数比K_12=2。取N_1=20，则N_2=10。
（2）计算负载电阻
（3）计算占空比的范围
（4）计算电感参数
实际电感值取为临界值的1.3倍，即： $L=2.52*10^{(-4)} (H)$ 。
（5）根据电压纹波的要求，计算输出电容

对正激变换电路的设计计算，可以编写如下的Matlab程序实现。

% Design and Calculation of Forward Converter

Uimin = 100;
Uimax = 250;
Uo = 24;
P = 120;
ripV = 0.01; % ripple coefficient of voltage
fs = 10e3;
K12 = 2;  % 变压器变比

Ts = 1/fs
Io = P/Uo
RL = Uo/Io
Dmin = K12*Uo/Uimax
Dmax = K12*Uo/Uimin
Lc = (1-Dmin)*Ts*Uo/(2*Io)  % 临界值
L = 1.3*Lc  % 实际值
Cf = (1-Dmin)*Ts^2/(8*L*ripV)

仿真模型

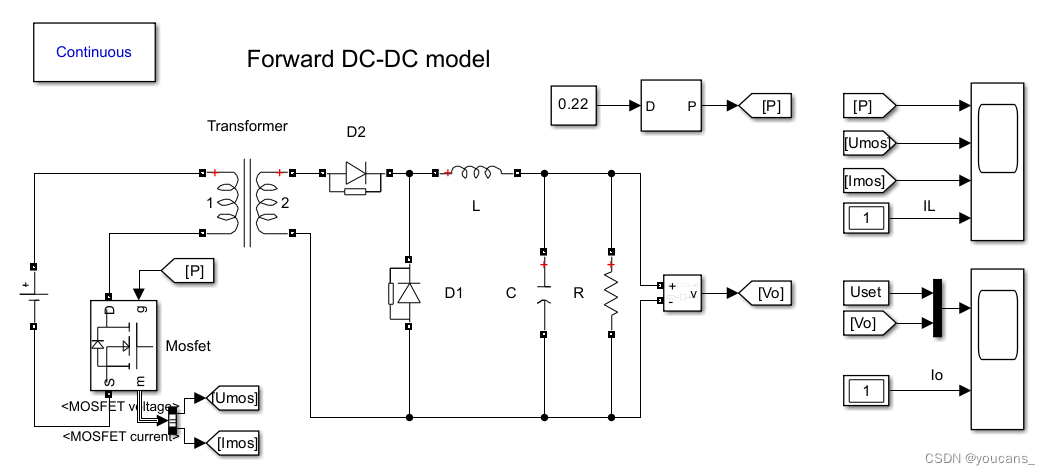

根据设计计算结果，使用Matlab/Simulink建立如图1-23所示的正激变换电路的开环仿真模型（Forward02.slx）。
本例中选择仿真算法为ode23tb(stiff/TR-BDF2)，仿真时间为0.02s。

在这里插入图片描述

图1-23：正激变换电路的开环仿真模型

仿真结果

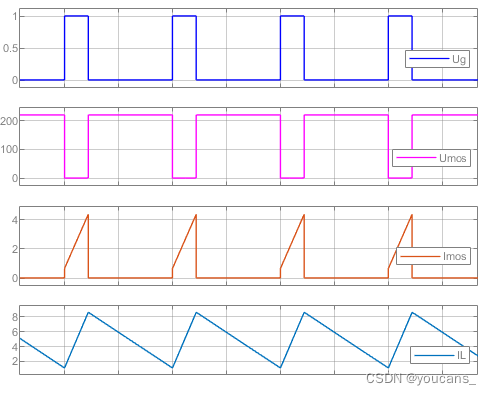

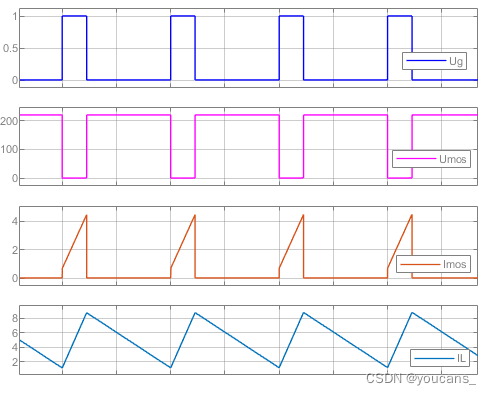

运行正激变换电路的开环仿真模型（Forward02.slx），在示波器模块可以观察所监测信号的仿真波形。当输入电压U_i=220V、占空比D=0.22时，输出波形如图1-24所示。
子图（1）上图比较了输出电压的设计参考值和测量值，下图是输出电流波形。稳态输出电压约为23.4V，低于设计值24V约2.5%。启动过程输出电压的超调量很大。子图（2）依次显示Mosfet门极触发脉冲U_g、Mosfet电压U_mos、电流I_mos、和电感电流I_L的波形曲线。电感电流连续，表明处于电流连续模式，与理论分析结果一致。

在这里插入图片描述

图1-24 正激变换电路的开环仿真结果

闭环控制

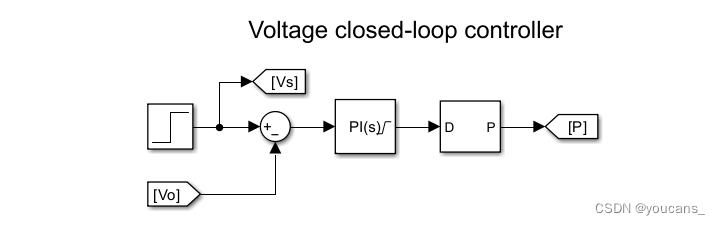

以输出电压作为被控变量进行反馈控制，使用比例积分控制器，建立正激变换电路的闭环仿真模型（Forward03CL.slx）。其中正激变换电路与图1-23所示的开环仿真模型相同，闭环控制回路如图1-25所示。

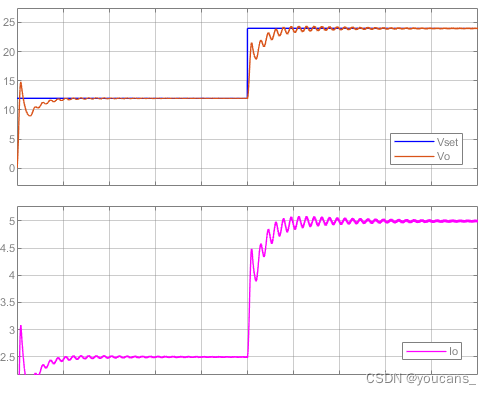

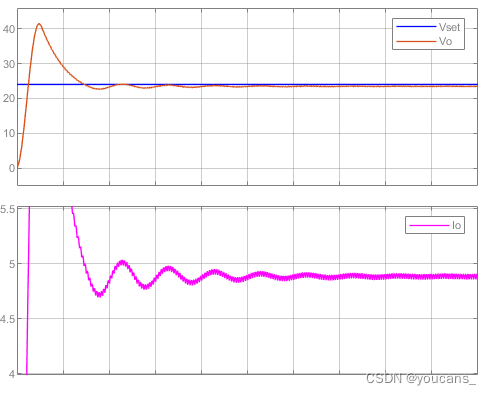

正激变换电路的闭环仿真结果如图1-26所示。子图（1）的上图比较输出电压的设计参考值和测量值，下图是输出电流波形，子图（2）是主要电压电流的波形。设定值V_set阶跃变化时，测量值V_o也随之改变并收敛到设定值，超调量很小降低了对器件的冲击。输出电压的稳态值为23.9V，误差为0.4%。
