Magics测量两个圆形中心点距离的方法

摘要：本文介绍如何使用magics测量两个圆孔之间的距离。

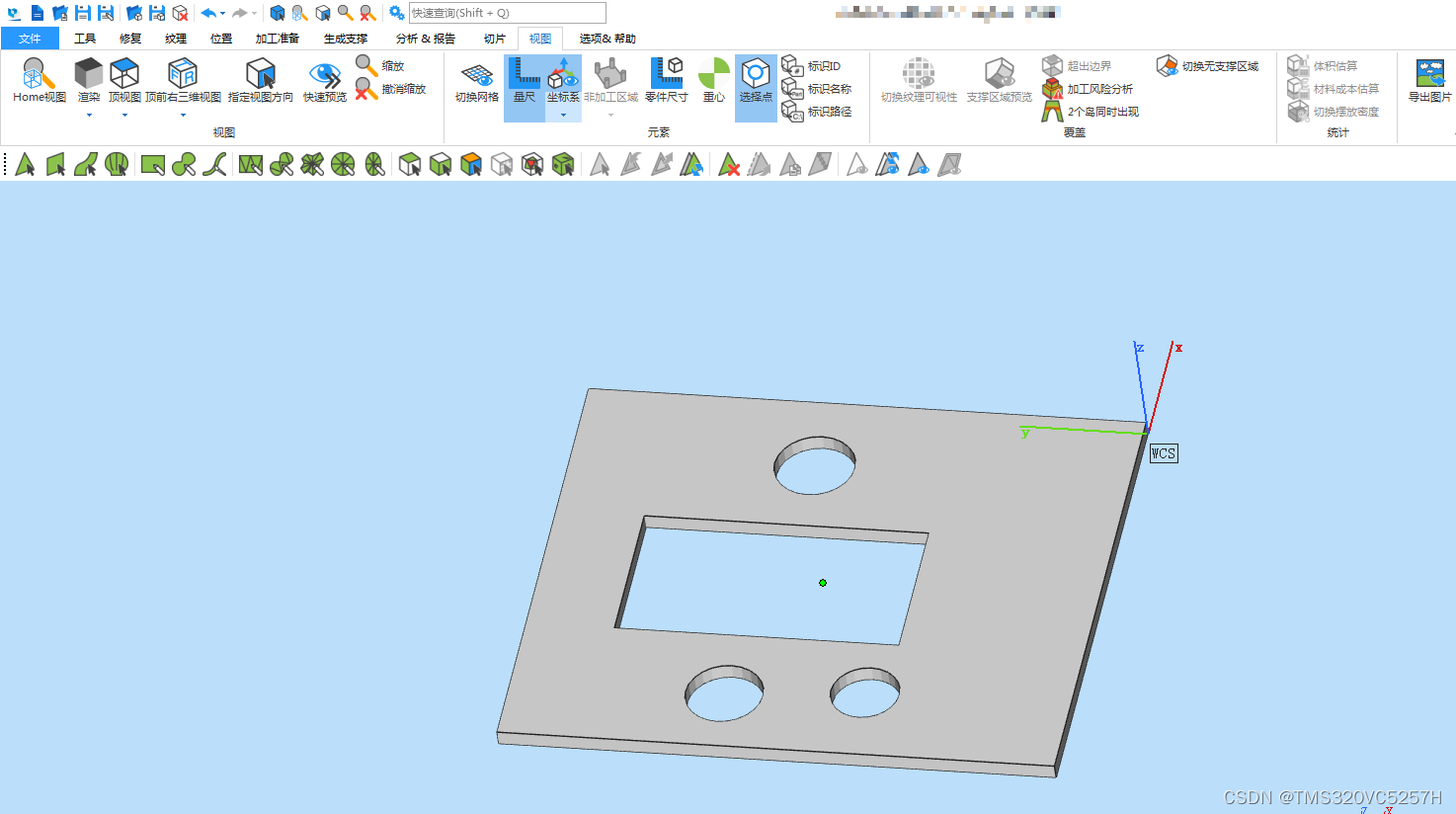

问题来源：3D模型打开后，两个圆孔中心点之间的间距测量无法直接通过测距实现，需要进行一些小小的设置才行。

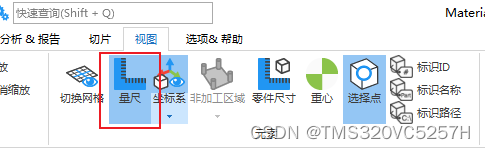

工具选择“量尺”，如果不设置的话，它会默认测量两个点的距离，而圆形的圆心，量尺是无法自动定位的。

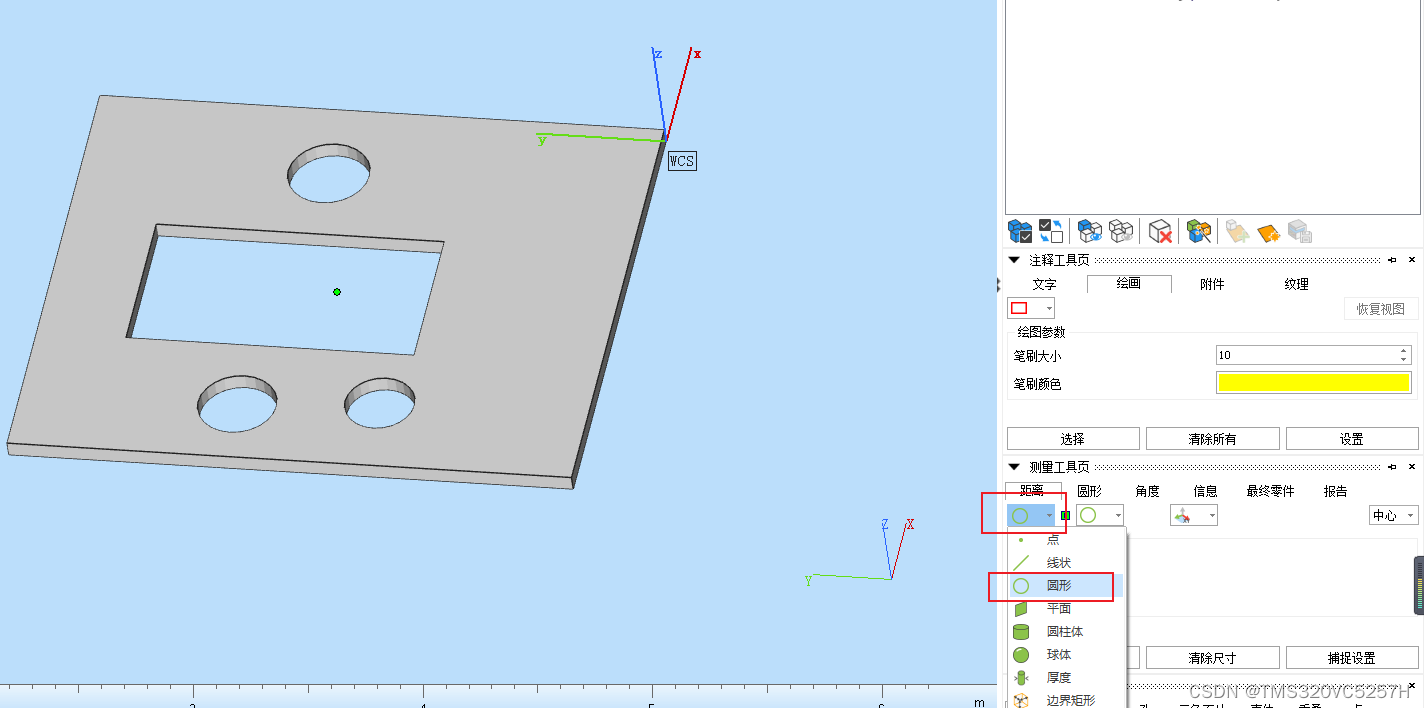

测量圆形的工具仍然是“量尺”，不过请到界面的右下角，对量尺的参数进行设置。将测量的起始形状和终点形状都选择为圆形。

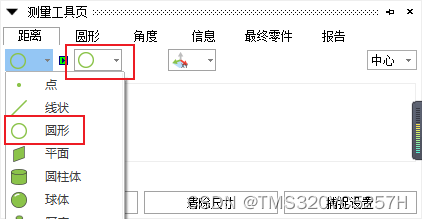

上图看不清的话，请看下图，在“测量工具页”，选择圆形

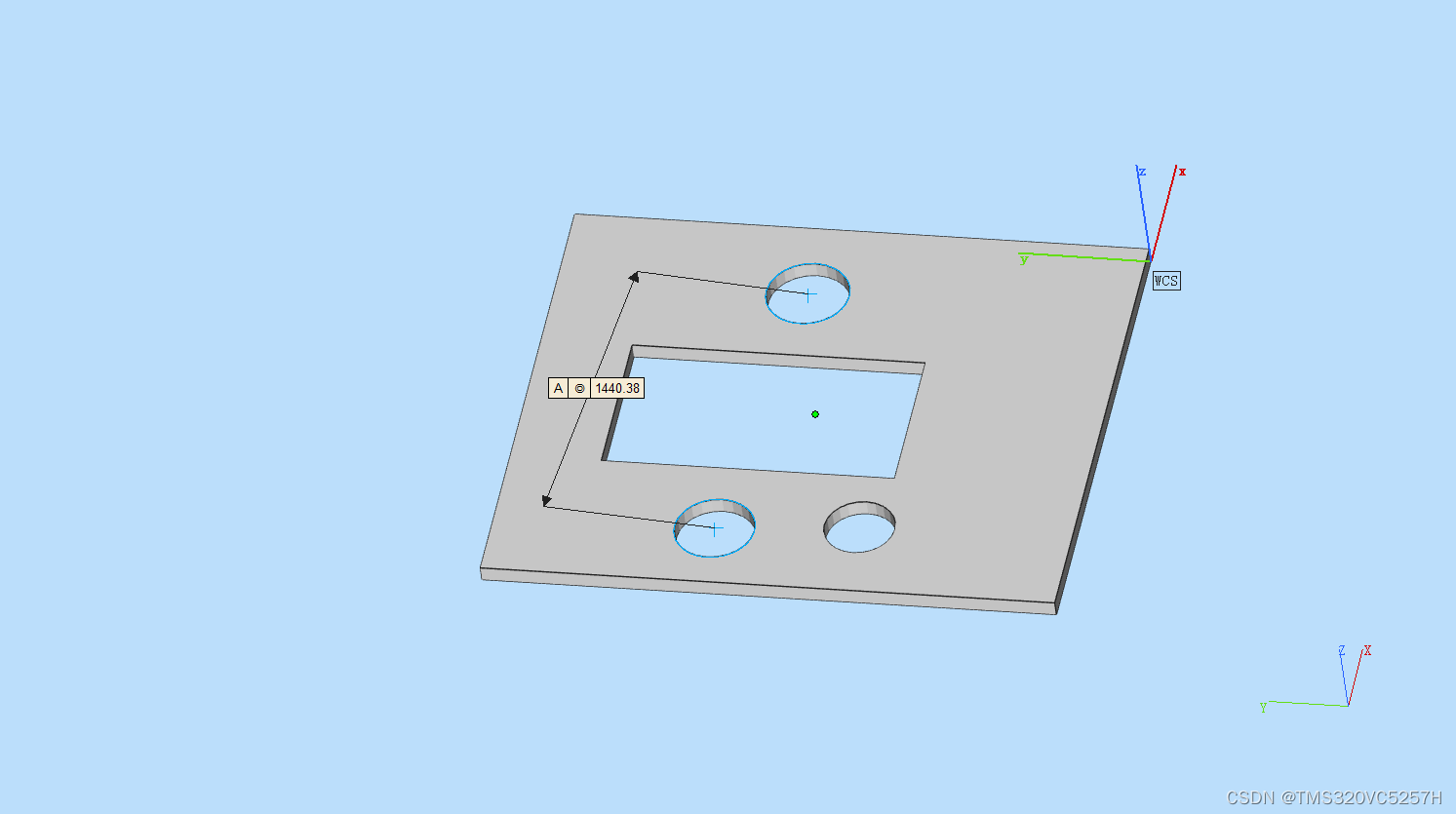

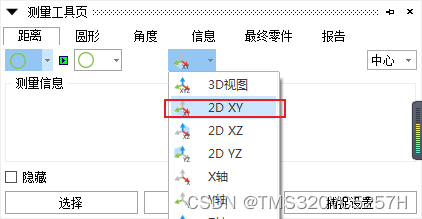

除此之外，还需要设置一下视图，如果您在当前视图下仍然无法测量，请选择二维视图，就可以了。

测量的位置选择“中心”。

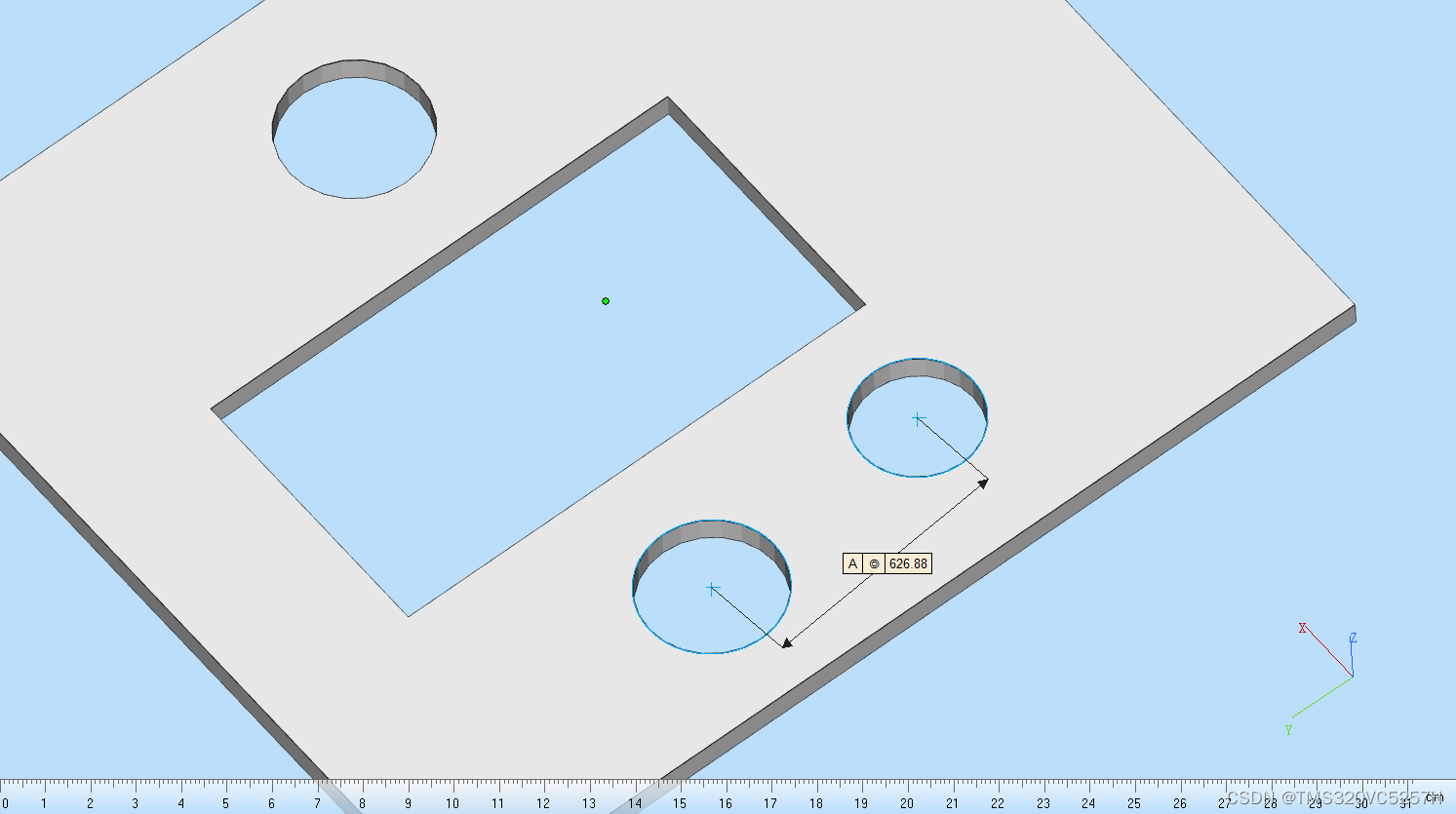

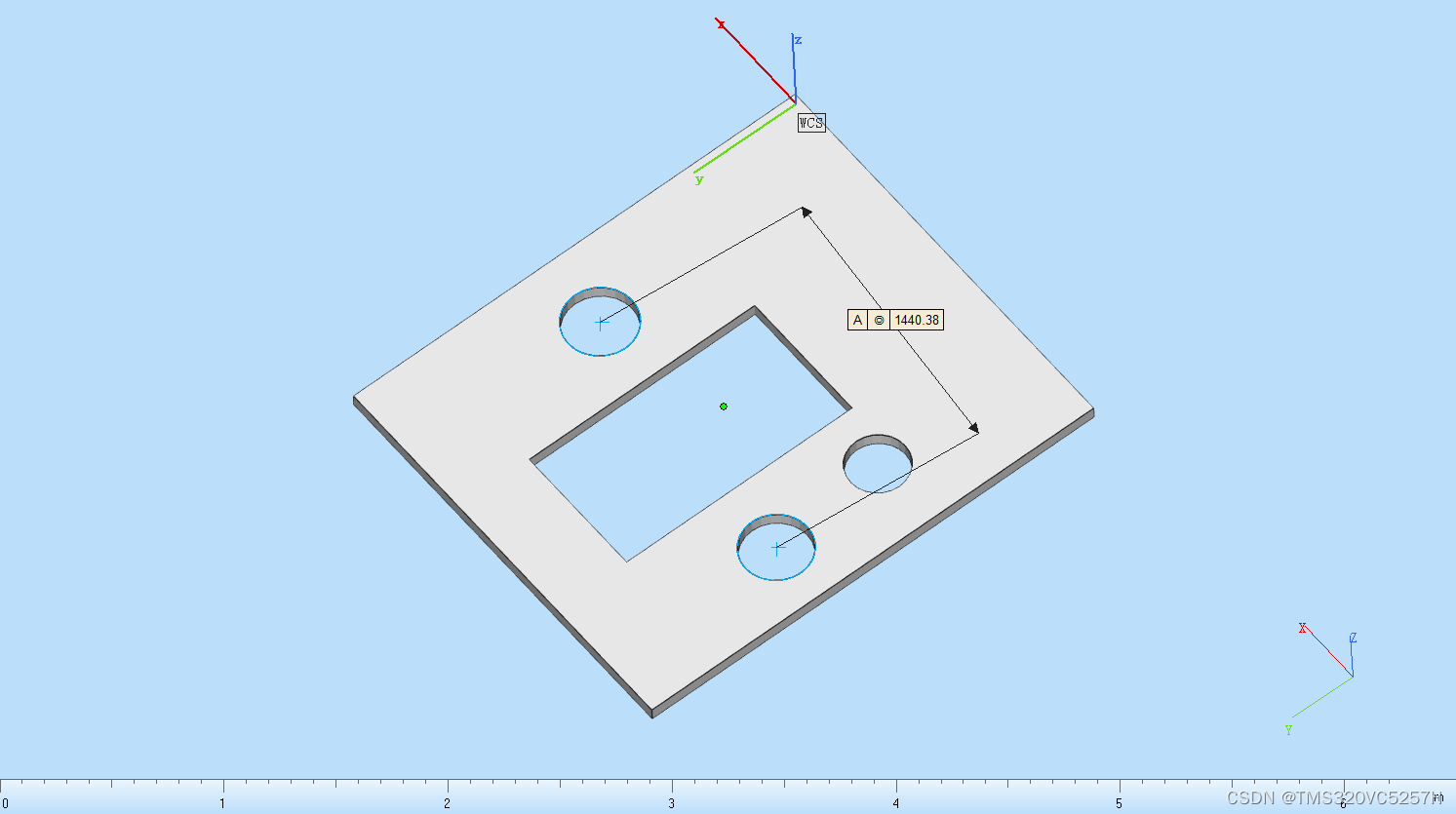

测量的结果如下图所示。
