SketchUp样式设计 外观示意图设计 立体图无阴影呈现 工程图显示 框线

在做产品外观设计、专利申请等工作时,经常会有绘制框线形式的示意图需求。要求做出来的图跟产品很像,但一看就是示意图。

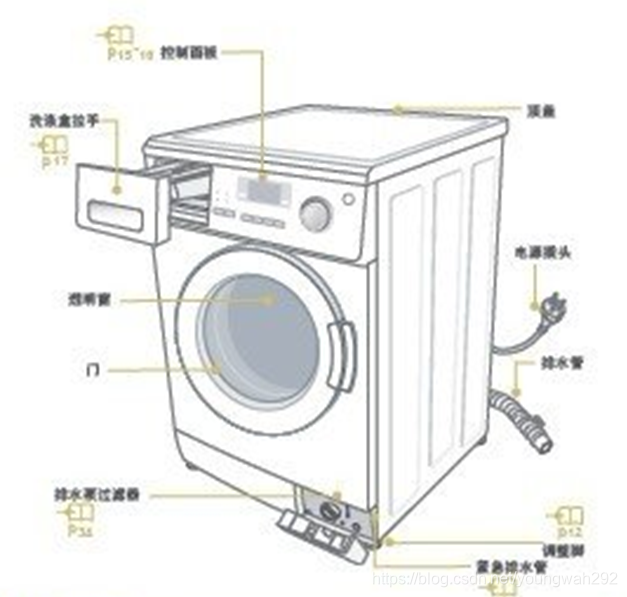

比如下面这个洗衣机说明书上的示意图,一看就不是真的洗衣机照片,但示意图跟真正的洗衣机几乎一模一样,这么做可以提升产品说明书的档次。

为了绘制这种准专业的示意图,使用SketchUp也是可以搞定的。而且非常简单。

比如下图

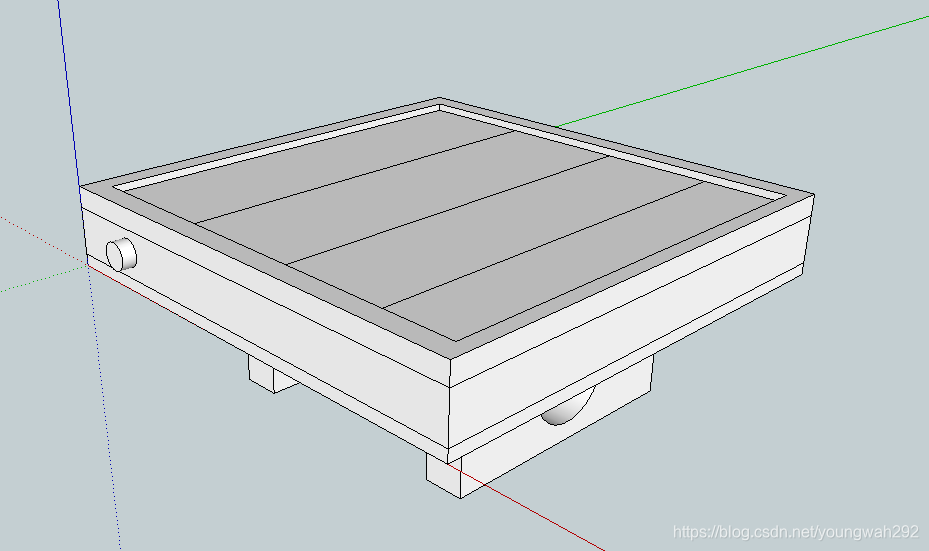

期初绘制的效果是这样的,背景色是灰色的,产品表面有为了呈现立体效果自动生成的阴影。

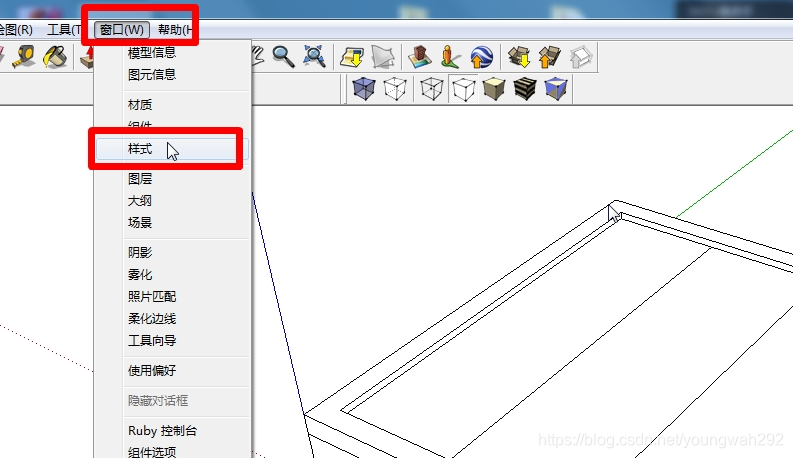

为了去掉背景色和阴影。我们可以选择更改样式。选择菜单“窗口---样式”

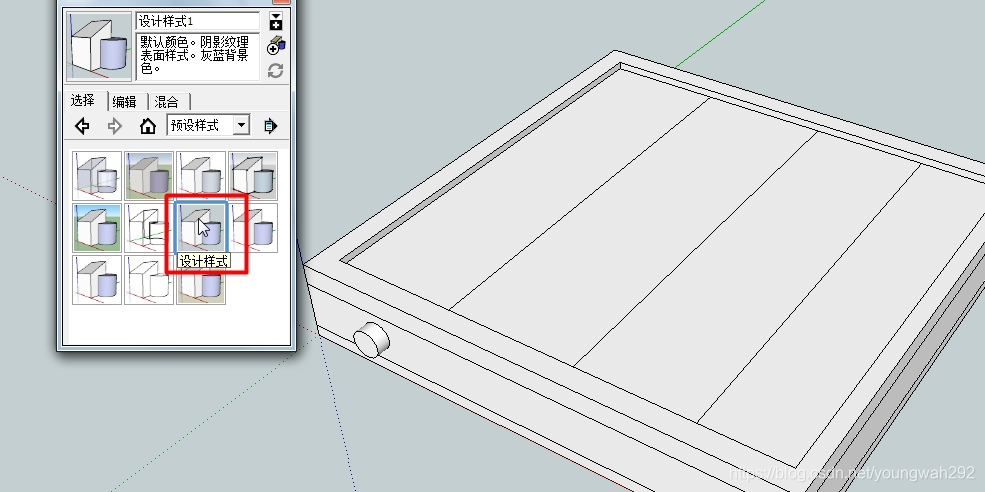

默认是预设样式中的设计样式。

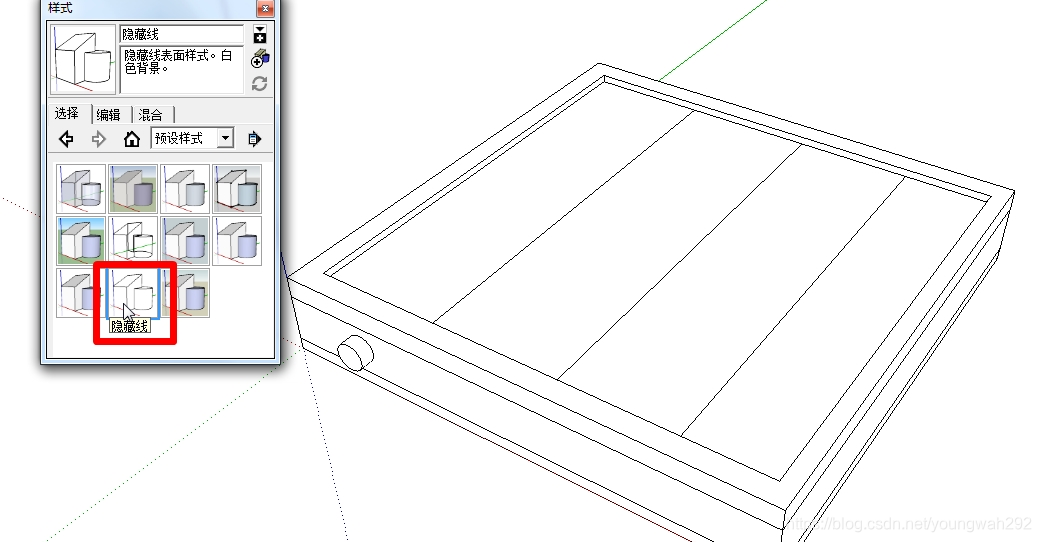

我们选择“预设样式---隐藏线”,这样,背景色和阴影就都去掉了。

但此时坐标轴还在,如果用这个图,还需要去掉坐标轴。

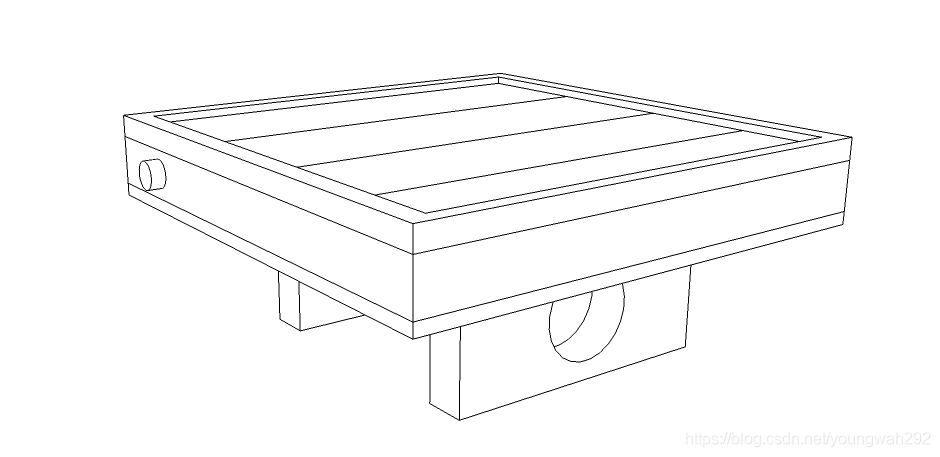

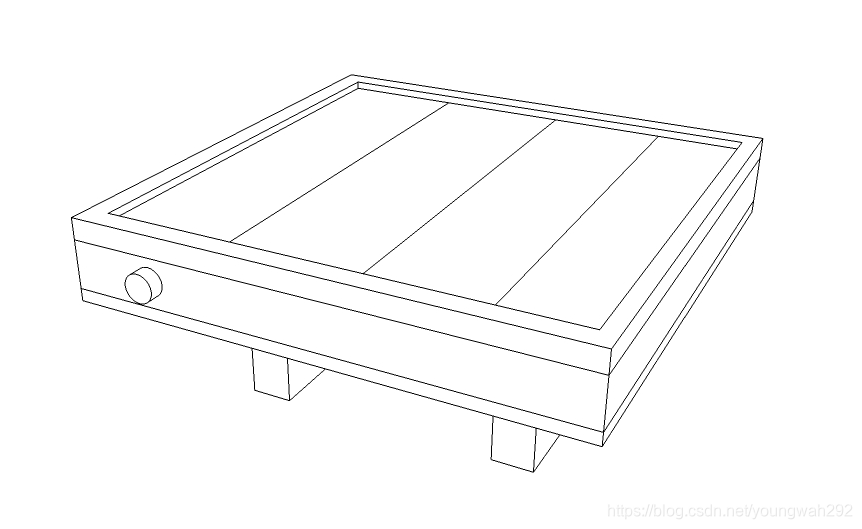

不过不用担心,直接用“文件”菜单,到处二维图形就行了,坐标轴自动去掉。就像下图

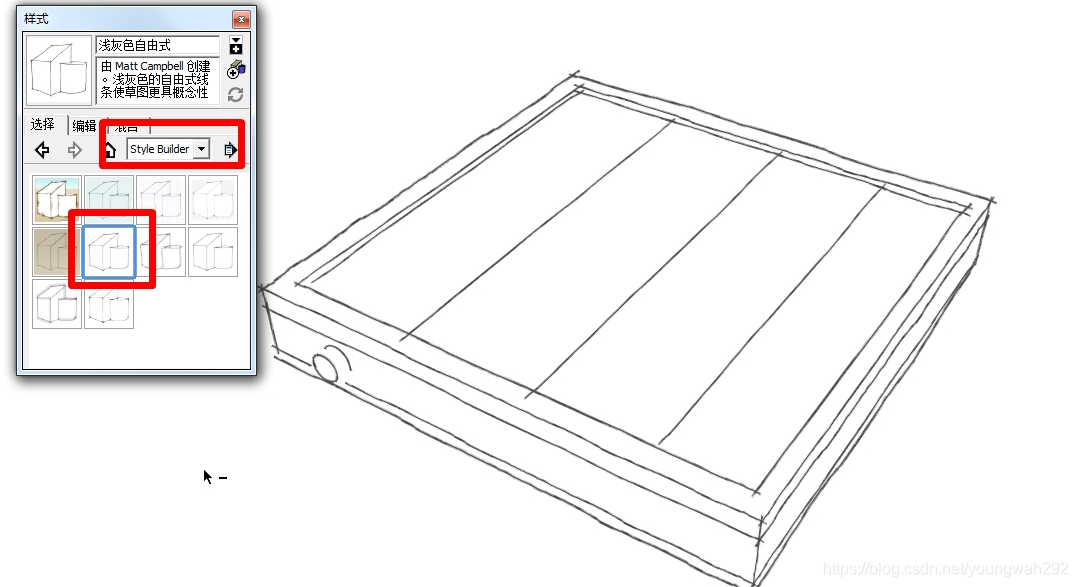

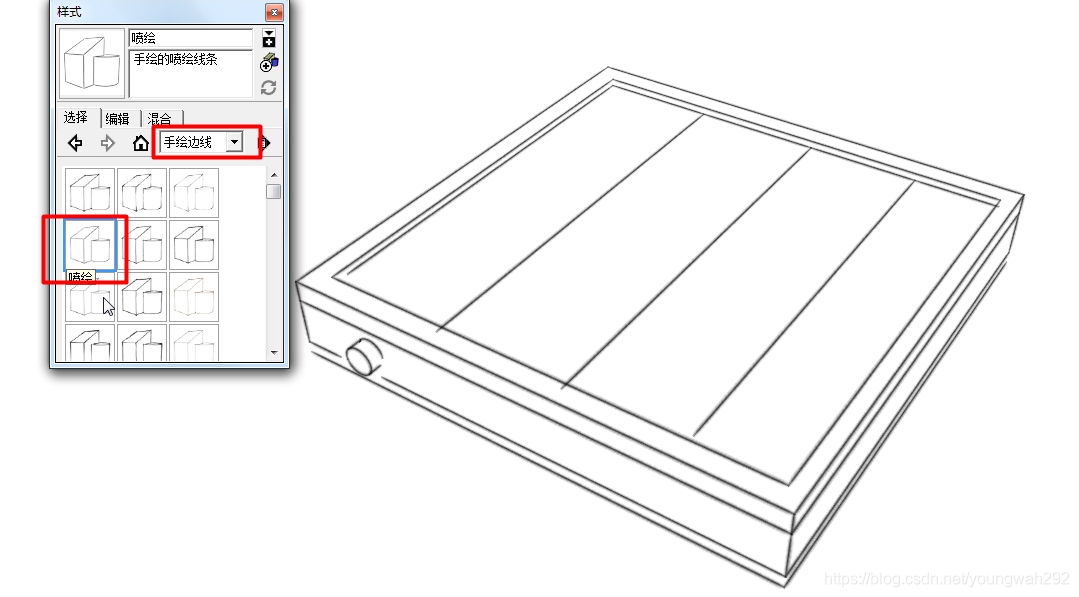

SketchUp样式功能很强大,还可以做好多种不同风格的设计。比如下图

下图
