一、背景分析
1.1 行业数据
Semtech公司在2013年推出的一款远距离、低功耗的无线收发器SX1278，拉开了低功耗广域网(LPWAN)领域激战的序幕，彼时，还处于移动互联网(手机)的风口，物联网并不算火热；直到2017年，NB-Iot大规模推广，彻底引爆了物联网市场。像烟感、地磁、共享单车、水表、气表、电表等各类应用和概念层出不穷，其中很大一部分产品都会有LoRa和NB-Iot两种通讯模式，有一股楚汉争霸的态势，大家都在争论两者谁会胜出。没想到，半路杀出个程咬金，2020年左右，各大厂商相继发布了cat1芯片和相关模组，得到了市场的强烈认可，短短几年，在广域网领域获取了较大的市场份额，以下是行行查里弄来的数据，可供参考。
1.2 市场现状
从图表可以看出，三者的每年出货量都在1亿往上，广域物联网领域基本上可以认为是三足鼎立了。当然，这里的数据很难去验证了，但是从直观的感受来讲，市场上的热度是cat1>LoRa>NB-Iot的，本人有三者相关的技术群，从人数和平时各群讨论热度来看是这种关系的；另外，本人之前写了一些博客，从阅读量来看也差不多。
另外，最近有一些消息也顺便提一下，一个是思科逐步退出LoRaWAN市场，一个是AT&T宣布逐步关停NB-Iot网络。
1.3 关于cat1的思考
说了这么多，其实主要想引出的一个问题就是cat1为什么能够在短短几年内异军突起？以往在对比广域物联网技术的时候，大部分还是按下图的模板，去比较终端的特性，这无可厚非，都在宣传自己的特长，甚至有时候参数掐点写，比如功耗你说4uA，我说3uA；距离你说10公里，我说15公里······这么比，最终结果就是误导了消费者和开发者，真正落地的时候各种问题，试错成本很高，体验很差。
回到cat1本身，它的高速率增长核心来讲就两个原因：一是 相对于cat4降速减配后价格下来了，原来cat4模组价格基本在150元以上，cat1刚出来价格40多，随着出货量的增加，现在已经来到了20元左右的价格(还有8块钱的就不说了😭)，性价比已经不错了；二是 可以复用现有的运营商基站，这一点才是真正的关键，特别是国内，4G基站在城区基本上已经没什么盲区了，地下室、高速公路上也基本有信号，甚至很多郊区、森林公园也都还有，这就为cat1的应用提供了最基础的保障。反观同根同源的NB-Iot，由于基站需要重新搭建或者升级，导致覆盖率一直上不去，站在运营商的角度，投入高，收益未知，毕竟是新东西，只能挤牙膏似的慢慢来；站在使用者角度，覆盖率上不去，体验不好，等运营商基站建了差不多了再上NB，最终结果就是恶性循环了。
所以，在广域物联网领域，从技术上讲，“看不见” 的基站才是成败的关键，只有盲区少了、信号好了才能提升用户体验、降低维护成本，实现多赢局面；至于终端的技术特性，如果不是差一个以上的量级，其实都是可以接受的。例如，cat1刚开始低功耗不行，虽然基站没问题，但是低功耗应用基本不会考虑；然而，现在已经有厂家搞出了休眠2uA的cat1模组，意味着cat1在低功耗领域也要来分一杯羹了。
对于cat1和NB来讲，基站是运营商在管理，跟开发者和用户没啥关系，最多也只能投诉，能不能帮你解决看人家心情；对于开发者来讲，也只有LoRa的基站可以把玩把玩了。
1.4 LoRaWAN分析
说到LoRa，LoRaWAN是一个绕不过去的话题，它是一个公开的、由LoRaWAN联盟主导的开放式协议栈，开源免费；听起来很不错，不过在使用过程中也会有很多问题：
首先是成本过高，软件虽然免费，但是网关要自己买，以前一个SX1301模组都要近千元，成品户外网关三到五千，多部署几个网关的话成本就很重了，现在倒是降下来了，SX1302三百多就有了。
其次，部署起来也麻烦，要自己测信号，选位置，如果成本敏感，要选择一个最优位置并不容易，时间成本很高，另外还有供电问题，好位置不一定有电源。
再者是功耗比较高，LoRaWAN网关内部除了SX1302模组外，正常还有嵌入式的linux系统板、4G、GPS，有的还有交换机，整体下来功耗有个十几瓦，如果没有电源，想用太阳能等方法几乎不太可能，最终也只能强行拉线，这个也是隐形成本，可能一开始并没有考虑进去的。
最后一点是开发难度有点大，这里并不是说技术上有多难，而是LoRaWAN整体技术栈覆盖广、细节多，对于很多工程师来讲，本来就只会点单片机相关的技能，现在还要学嵌入式linux、服务端部署、网络通讯、还有一些网站的知识，真会搞死人，令开发者望而却步；以至于网关需要交给专业的第三方公司，购买成品网关，提供一整套服务给你，说白了不就是运营商吗？
这应该也是LoRaWAN起初的定位--运营商角色，这一定位在国外问题不大，地广人稀，4G信号不好，但是在国内就很难实现这一愿景了，能用4G解决的一般不会考虑其它技术，而目前很多大规模的应用都能用4G解决，比如智能手表、共享设备、定位追踪等，剩下的比较大的4G暂时搞不动的市场就是表计了，这玩意儿对低功耗、体积和成本确实有极致的要求，暂时都是LoRa或者NB，随着cat1功耗进一步优化，有可能这部分市场也要被吞食。再者说，“运营商”这三个字是需要有信用和能力背书的，一般公司无法扮演这个角色的。
总体来讲就是LoRaWAN使用起来挺麻烦的，信号补盲成本高，部署过程中涉及人员过多，沟通成本高，适合收益较高、规模较大的网络。
1.5 小结
结合目前的WIFI模块、4G模块、NB模块和LoRa模块的行情，明显地WIFI和4G的热度是高很多的，除了市场这一决定因素外，还有两个重要原因：一是 技术门槛低，不论WiFi还是4G，应用开发者一般都不需要去阅读协议文档和芯片资料，只需要看看AT手册即可，时间上可能一两天就入门了；二是 部署起来很省心，像WiFi一般用在智能家居场景，无线路由器基本上属于日常刚需，用户自身都已经解决信号覆盖问题了，而4G上文提到过了，运营商基本上也都覆盖完整了，对于部署过程，用户一般按照操作手册配置配置即可，省时省力，体验良好。在实际项目中，时间就是金钱，如果部署过程花太多时间和人力，搞不好整个项目是要亏钱的。
客观地讲，LoRa物理层技术是非常不错的，我在2016年左右接触到了LoRa，当时做拉距测试时确实被惊艳到了，信号竟然穿透十几层的楼，这在大部分应用场景下都足够使用了；至于宣传说的十几公里，那都是在条件非常理想的情况下，而且速率极低，看看就好了，实际使用还是要自己测试评估的，我的观点是 与其去纠结那几公里表面距离，还不如多部署几个网关，整体效率会大大提升，终端也可以更节能，维护成本直线下降。
在后续的几年内，我也陆陆续续做了几个LoRa相关的项目，大多是电力安防、智慧消防和能耗监测相关的，终端并不多(从几十个到几百个都有)，项目金额也不大，所以在方案上并没有选择LoRaWAN，都是自己搞个简单的组网协议，将就着用，没有低功耗的场景就用轮询，有低功耗要求的就随机延时发送，数量不多，勉强能用。在项目过程中，一直寄希望于有成熟、可用、开放的LoRa自组网协议，但是一直都没找到，后来利用业余时间构思了一套流程，具体方法写成了专利的形式，具体可以下载来看：一种基于LoRa无线模块CAD模式的嗅探方法及系统 [发明].pdf
但这只是个方法而已，只有骨架，没有血肉，于是在最近一段时间又突然想起来有这么个事，就把这个方法实现了，也就是标题的LoRaSun自组网协议栈，整个项目完全开源，项目地址 https://github.com/WalleFarm/LoRaSun 。当然，项目处于起始阶段，还有很多没有完善的地方，望见谅；同时也希望通过不断地反馈去完善，直到可以实际应用。GitHub加速器
二、LoRaSun简介
2.1 系统结构

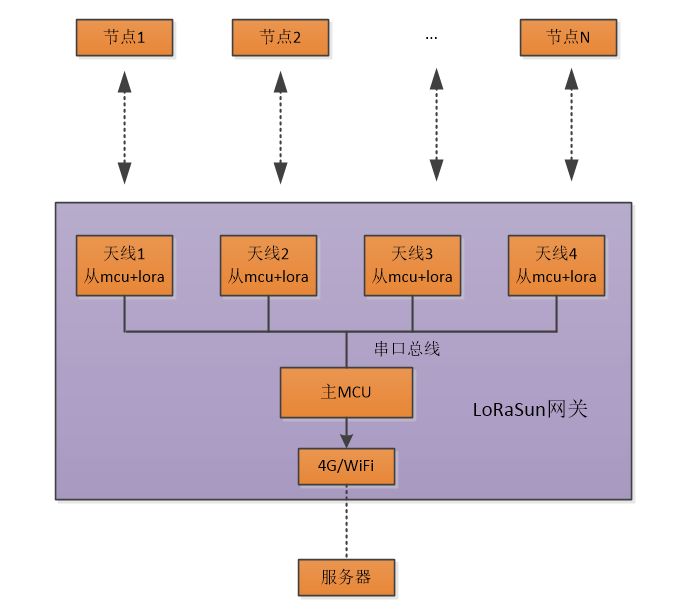

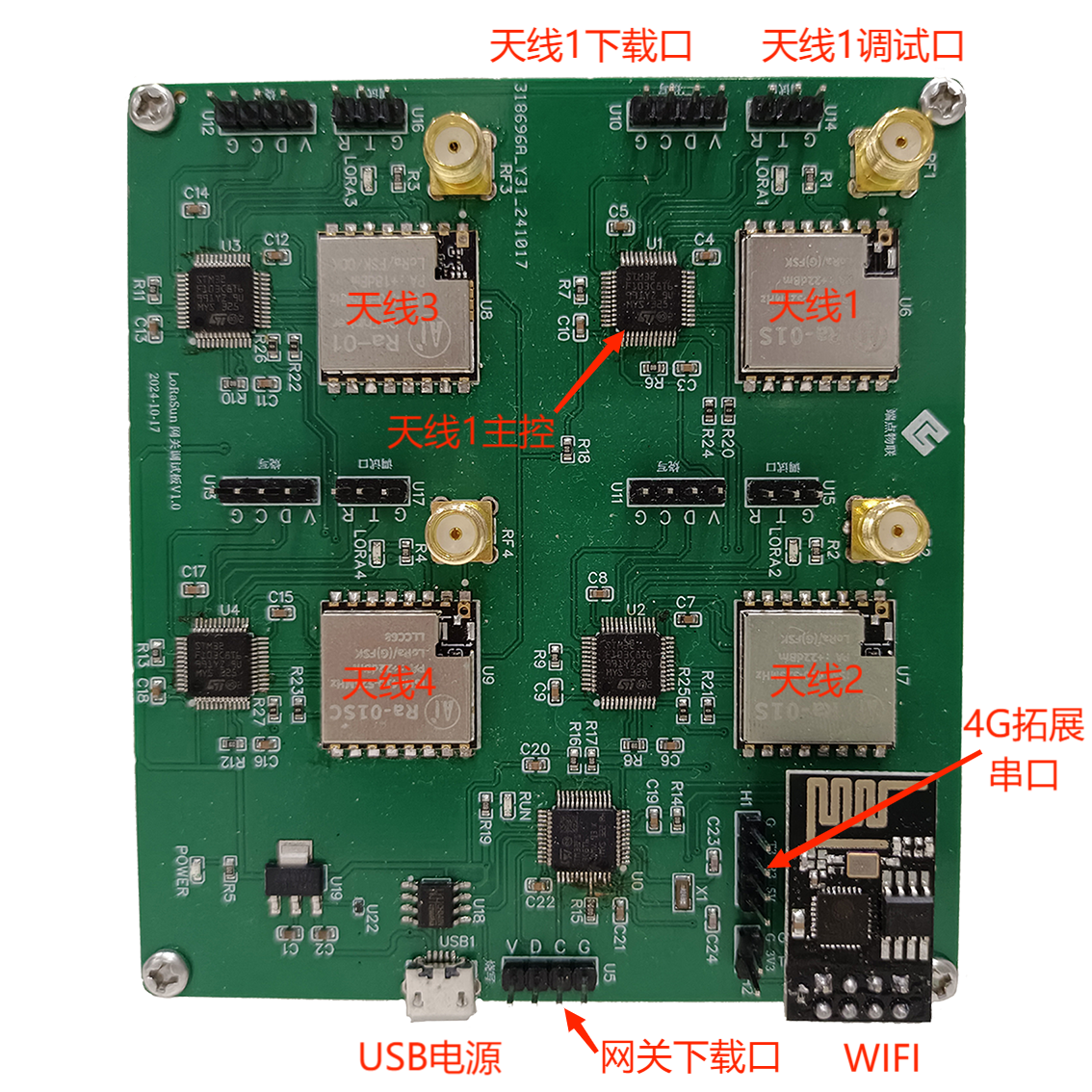

如果把LoRaWAN网关类比于运营商的4G基站，那么把LoRaSun网关类比于家用WiFi路由器就比较合适了，目的就是低成本、小规模的组网应用。下面就是整个结构原理图，并不复杂，就是网关+节点，其中的特点是网关的每根天线都是由一个跟节点一样的LoRa模块驱动的，在测试板上我都是用sx1268模组；更重要的一点是，每个LoRa模块都有一个独立的MCU驱动，本质上就是从机的角色，通过串口与主MCU通讯，这样做的原因有二：一是 LoRa的CAD检测对实时性要求比较高，如果天线LoRa模块多了之后，只有一个主MCU的情况下实时性无法保证，另外，主从模式下，主MCU可以专注于节点管理、交互、后台连接等任务；二是便于扩展，这种主从模式下，要增加天线、扩展容量只需要串口总线上增加相应的天线模块即可，不用担心主MCU的引脚不够用，因为一个LoRa模块至少需要RST、MISO、MOSI、CLK、NSS五根信号线。

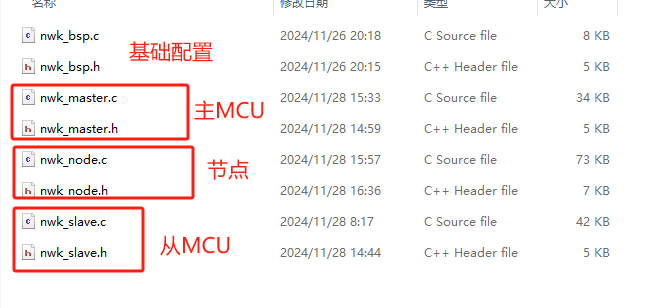

LoRaSun协议栈是建立在上图所示硬件框架之上的，网关使用的是与节点类似的普通LoRa模块，成本低、上手快、调试简单。所以LoRaSun协议栈有三部分的代码，网关主MCU、天线从MCU和节点，代码结构很清晰简洁。
当然了，硬件驱动是少不了的，协议栈目前支持SX1278、SX1268和LLCC68三种型号的LoRa模块，其中LLCC68是SX1268的阉割版，价格便宜，不支持SF=12的情况，代码是共用的；这三种型号的模块只要参数合理是可以相互通讯的，评估板网关天线固定使用SX1268模块，相当于全功能，节点可以随意，评估节点三种型号都有，可以自行购买测试效果。

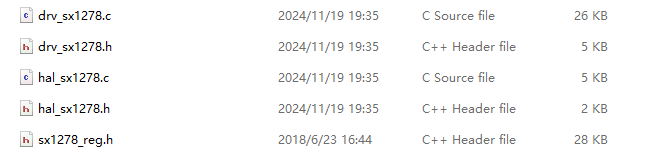

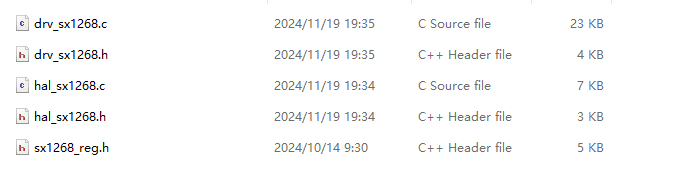

LoRa的开发难度相对一般外设来讲还是比较高的，具体可以看我之前的一篇文章，物联网实战--驱动篇之(三)LoRa(sx1278)-CSDN博客

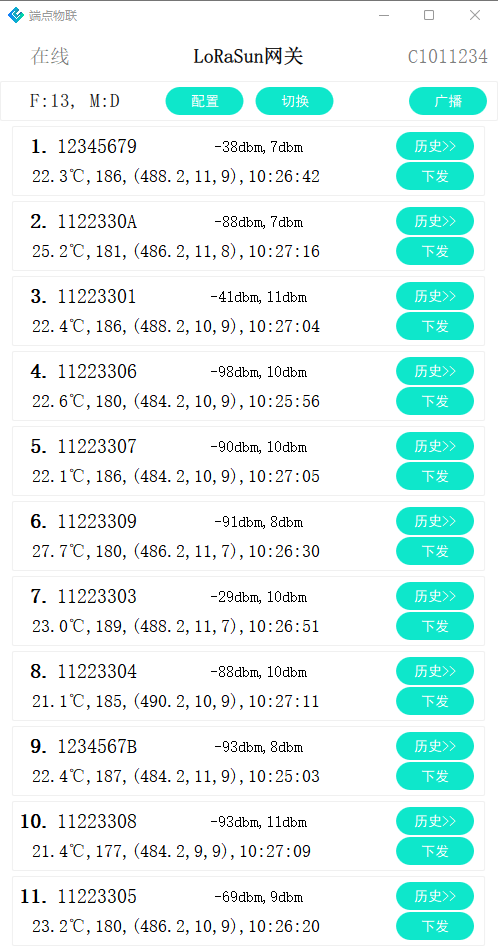

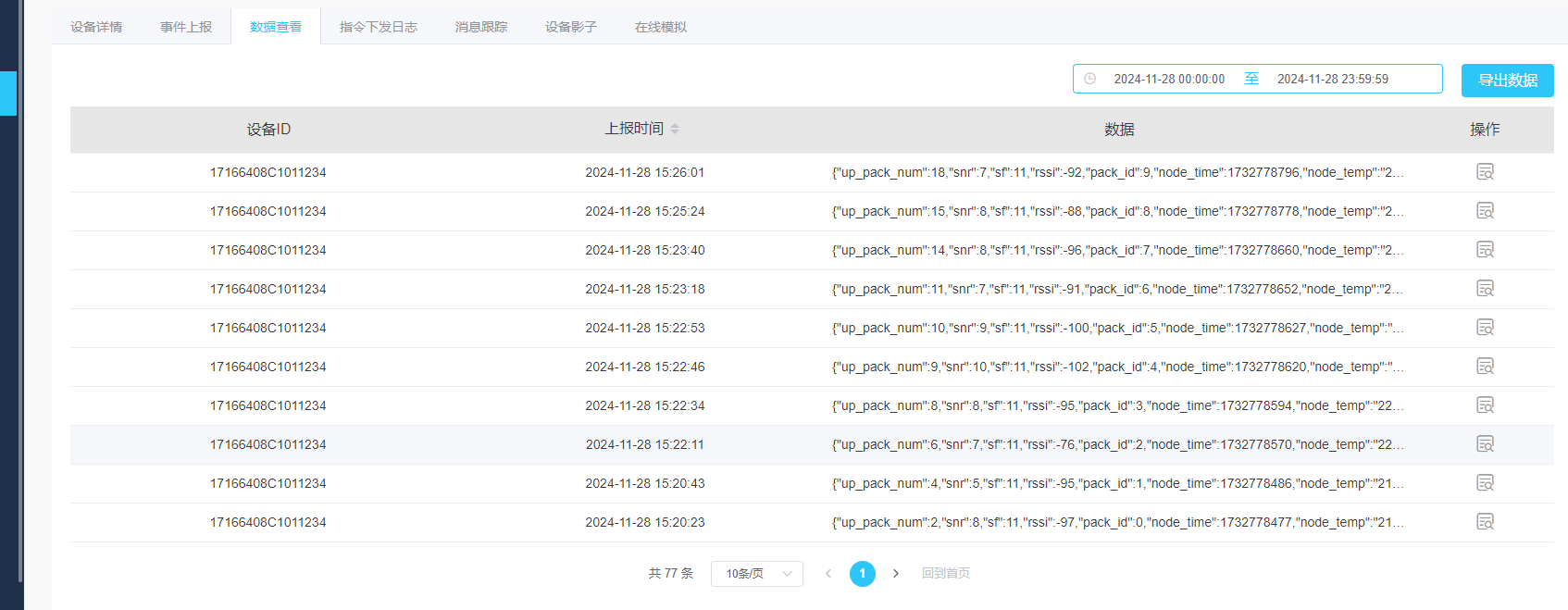

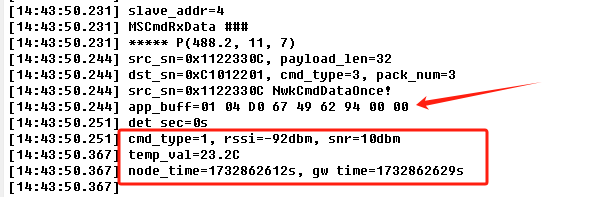

我这里已经封装好了，开发者无需关心硬件驱动层了，甚至都不需要看芯片手册了。节点端只要根据接口函数配置下设备SN和密钥之类的信息就可以了，剩下的就是数据收发了；网关端就是配置服务器信息即可实现数据上云的功能了。在demo里，节点上传的数据有三种转发形式，一是最简单的串口打印输出，串口调试工具直接查看；二是电信AEP平台，物模型什么的在后续文章中会相继给出；三是我自己开发的物联网套件 端点物联，可以手机端查看数据，因为是完全开放的，所以很多测试都是用这个工具完成的，用第三方平台没法完成。端点物联也是个开源项目，项目地址：GitHub - WalleFarm/M2M-IOT: 端点物联
串口输出
AEP平台
端点物联
2.2网络拓补
网络整体上还是保留着星型网络的结构，因为这种结构是最简单、最稳定、最高效的，得益于LoRa的特性，覆盖范围一般都够用。但是不管穿透力多强，总是有盲区的，NB-Iot发展不理想的一个重要原因就是盲区太多了，实际部署很费人；而cat1得益于4G基站的覆盖率发展迅猛，那么4G基站又是如何补盲的呢？可以看下这篇文章，路边到底有多少树是基站伪装的 ，简单讲就是哪里不行补哪里，因为经济效益总是有的，在补盲的时候，4G一般用的是小基站，单价可能就六七万。
LoRaSun网络也是借鉴了这种思路，以静态模式为主网关组网，动态模式为协网关补盲--即静态为主、动态为辅；这里的静态模式大概意思就是每根天线各自固定监听一个信道，多根天线就可以监听多个信道了，每根天线的速率都不一样，这样就可以适应不同距离的节点了；动态模式利用CAD原理监听，可以在短时间内确认合适的信道，网关天线至少可以只有一根，这种模式下适合制作低成本网关进行信号补盲，一个LoRa+一个4G，再配合周边器件，成本可以控制在百元左右，另外，由于器件少、功耗低，可以使用太阳能+锂电池作为供电手段，在部署上更为灵活简便。具体的后面对协议栈进行深入解读时再说明。
2.3 协议特点
1.协议栈轻量化：单纯节点协议占用ROM≈13KB，RAM≈2KB，这在大部分廉价芯片上都能跑得起来。
2.加密模式多样化：提供明文、TEA和AES三种加密模式，明文主要是为了方便学习调试；TEA占用空间更小、效率更高，以8字节为一个单元，冗余数据更少；AES安全性较高。
3.应用密钥随机化：每个节点入网后都会分配到一组随机数，节点会根据约定的算法生成应用密钥，应用数据传输都使用这一密钥，安全性更高。
4.门槛低：有了协议栈，开发者就可以很轻松地实现LoRa的组网功能，无需过多关心LoRa本身的特性和细节，降低开发门槛。
5.动态速率：在动态模式下，速率是实时自适应的，在单次通讯中就以最优的速率进行通讯，无需网关或服务端跟踪测算；这在多变的环境中很有用处。
6.低功耗唤醒：节点在入网时都会上报一个唤醒周期，例如10，那就是10秒进行一次CAD监听，其余时间休眠，网关会根据这个周期对终端节点进行准确地唤醒，然后进行下行数据传输。
7.D2D传输：也就是设备间传输，数据无需经过网关；由于网关本身也是用普通LoRa模块组合的，所以协议栈天然地具备D2D能力，此时发送方就是充当临时网关的角色，按照流程将对方设备唤醒，然后进行数据传输，这在联动控制时比较有用。
8.无限中继：由于前端网关与节点之间已经组成了一个完整的通讯单元，所以网关数据转发形式可以多样化，比如RS485、WIFI、4G、局域网等等，甚至可以通过另一个LoRa将数据利用定向天线传输到远方的目的地，在网关端进行数据中继，从而不影响节点与网关之间的交互效率，这很适合没有4G信号的场景，比如森林防火，远程灌溉等等。
9.传输可靠：无论上行还是下行，每个数据包都是有确认机制的，如果发送方没有收到接收方返回的确认信号则认为单次发送失败，会进行再次发送，超过限定次数后会通知应用层失败信息，最大限度保证数据的可靠性；另外，数据都有CRC校验，不完整或者错误的数据会被丢弃。
10.连续传输：这部分内容后续会实现，由于LoRa的缓冲区只有255字节，没法传输大量数据(比如10KB)，为了解决这个问题，协议栈会支持大数据量发送功能，敬请期待。该功能适合传输低分辨率的图片，适合旧表计远程抄表升级改造 等应用场景。
三、测试效果
3.1 视频演示
LoRaSun演示视频
以上是LoRaSun整体的使用效果，只是简单测试，基本流程是开机--搜网--入网--数据交互，非常简单。在LoRaWAN中，大家最关心的一个参数就是网关容量，意思是这个网关可以容纳多少个节点，有的说几千个，有的说几万个，实际上这是没有标准答案的，因为LoRa的传输速率跨度太大，同样的数据(100字节)从几十ms到将近10秒，根本没办法统一度量，跟你实际使用的场景、数据量和上报周期有很大关系。

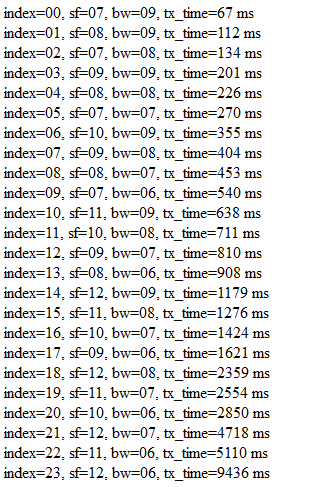

100字节发送时长
3.2 网关容量
但这又是一个很重要的参数，实际部署时你要大概评估需要几个网关，或者说开发者要知道大概多久上报一次数据比较合适，这个不可能现场再去改动的，基于此，我想到了一个概念，那就是每分钟并发数(Concurrent rate per minute, CPM)。大概测试流程是这样：
· 1. 设备入网后，在每分钟的起始时刻产生一个0~45之间的随机数，也就是延时发送秒数，该设备等到延时时间到后启动第一次发送，如果发送成功那就结束本回合任务；如果发送失败，随机延时0~10秒，第二次发送；如果再次失败，那就再随机延时0~10秒再次发送，三次都失败则认定为这个数据包发送失败。
2. 经过长时间(2小时以上)测试，会得到一组数据，一次成功率、二次成功率和三次成功率，如果设备数量少，比如就5个，那三次成功率基本上接近100%，但是随着设备数量的增加，碰撞的概率会大大增加，相应的各次成功率会下降，在阶段增加设备的过程中，开发者可以通过观察成功率，结合自身对成功率的要求，就可以大概得到该网关的CPM值了，有了这个数值后，就可以较为精确计算网关容量了，开发者在开发应用程序的时候也可以大概知道产品的上报周期了。
举个例子，比如评估板的4天线网关CPM值大概是12左右，对于部署总数量根据项目是大概知道的，比如500个终端节点，那么上报周期大概就是500/12=42左右，也就是节点上报周期最好大于42分钟，最后再结合产品自身的应用需求，评估这个上报周期是否合适，如果太久了，那就增加网关，平摊设备数量，直到满足要求为止。由于LoRa很多产品都是低功耗的，比如烟感，上报周期正常24小时是没问题的，那么在CPM值等于12的情况下，这个4天线网关大概可以容纳24*60*12=17280个烟感节点，这时候决定容量的已经不是信道碰撞了，而是网关内部空间是否足够管理这些设备的信息，比如SN、密钥等等。
3.3 CPM测试

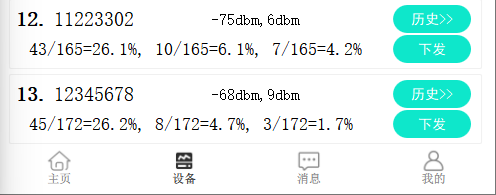

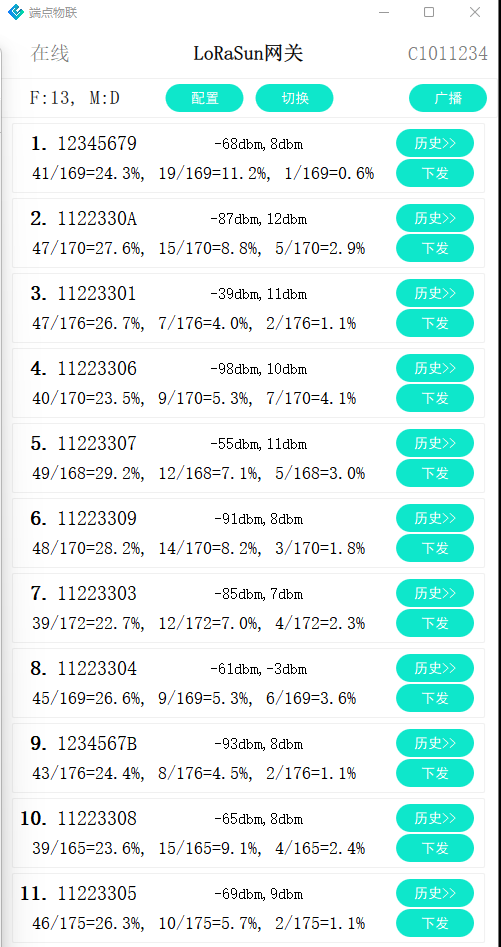

使用每分钟并发数(CPM)这个概念的好处是可以通过比例缩放的形式较为准确计算网关容量，因为数据是通过模拟实际环境产生的，以分钟为单元主要由测试效率、成本和LoRa本身的特性决定的，这样用户只需要十几个到几十个设备就可以大概知道网关容量了，其实LoRaWAN网关也是可以通过相同的方法评估容量的。下面是我测试评估板4天线网关的一些数据截图，基本上三次成功率在95%(也就是第三列百分比小于5%)以上是可以接受的，CPM值大概是13左右，数据长度是24字节。后续再加入相关调度算法，应该可以再提升提升。

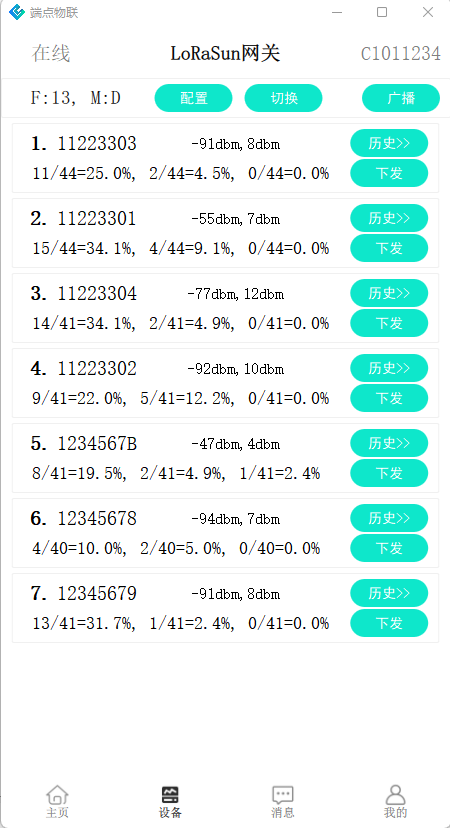

一开始测试数量是7个，三次成功率已经接近100%了。
四、测试套件
测试套件可以在这里购买 https://item.taobao.com/item.htm?ft=t&id=854645211086
至少包含一个4天线网关和多个节点，节点数量可以由自己决定，并且提供SX1278、SX1268和LLCC68三种型号的节点，以下是一些设备产品图片。

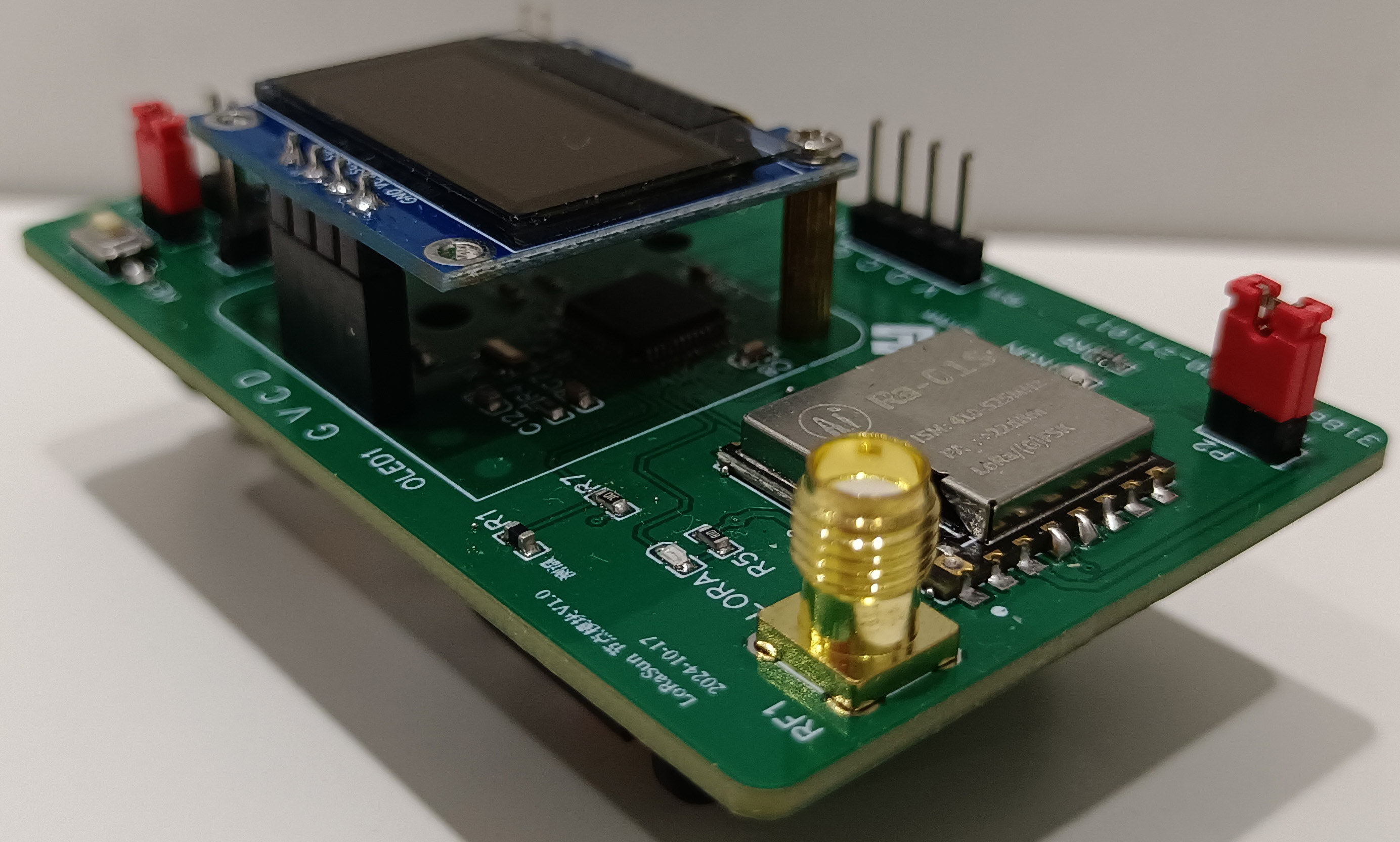

终端节点特写
网关+节点
节点说明图
网关说明图
测试套件在这里只作简单介绍，后面的章节会详细讲解使用流程。
五、写在最后
5.1 协议缺陷
LoRaSun协议栈完全开源免费，但目前还不成熟，仅用于学习。其中，动态模式的实现较为巧妙，适合学习；只是CAD检测虽然效率高，但也存在两个缺点：
一是距离缩水，预估缩水30~50%的通讯距离，这一方面还没有进行系统性测试，后续会进行测试并把测试结果发布在公众号里；
二是容易误检测，网关天线之间距离较近，收发过程会影响周边天线的CAD检测结果，在SX1268和LLCC68中，CAD参数可以设置，通过测试调整CAD检测参数应该可以规避这个问题，这一块会在后续的更新中体现，由于SX1278的CAD参数固定，所以它在动态模式下效果不太理想。
5.2 GitHub加速器
如果GitHub打不开，可以下载一个加速器Watt Toolkit

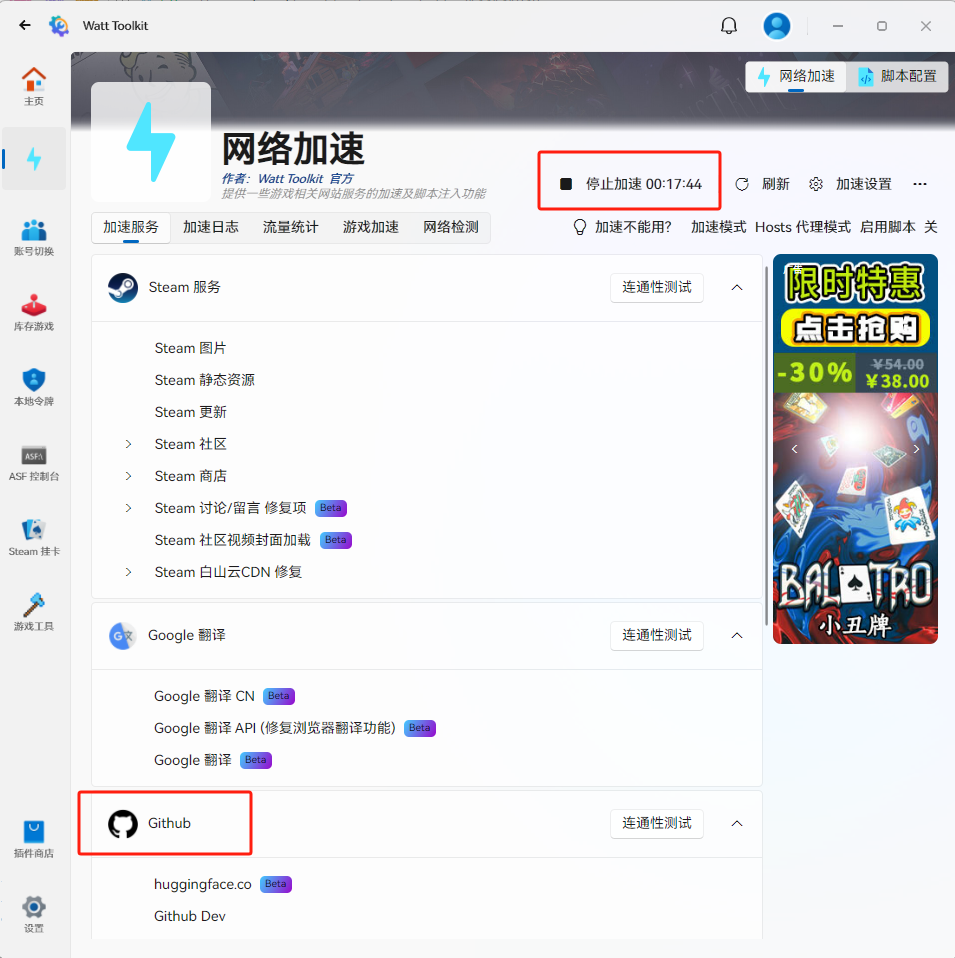

GitHub加速器界面
5.3 资料说明
这个项目的资料比较多，为了统一管理，都放在的QQ群文件里了，GitHub的相关地址如下：
* LoRaSun开源地址: https://github.com/WalleFarm/LoRaSun
* M2M-IOT开源地址: https://github.com/WalleFarm/M2M-IOT
* 协议栈原理专利:CN110572843A (一种基于LoRa无线模块CAD模式的嗅探方法及系统)
* 测试套件采购地址:https://duandianwulian.taobao.com/
本人的其它文章导航地址：端点物联网学习资源合集-CSDN博客
同时，LoRaSun也是一个系列的文章，欢迎关注本专栏：
https://blog.csdn.net/ypp240124016/category_12834955.html
5.4 命名来历
将协议栈命名为LoRaSun主要有两个原因：一是 星型网络特征类似于行星绕太阳转动，而且名字听起来与LoRaWAN相似，比较顺口；二是 希望网关通过优化后可以使用太阳能的方式进行供电，那么这将会在实际部署中产生极大的便利，使之成为LoRa方案的加分项。
5.5 重要声明
关于测试套件需要声明一下，最好先阅读本专栏的第一、二篇文章后再决定是否需要购买，因为硬件虽然简单，但是从软件角度来讲并不简单，需要有一定知识储备才能阅读，至少要有C语言和stm32相关基础。
当然了，如果你有毅力坚持学习，你将会从本项目中学习到很多基础教程中学不到的知识，比如命名规范、项目工程结构、RTOS编程、回调使用、事件通知、状态机、无线通信、网络基础、组网技巧、LoRa深度原理、物联网平台以及多设备系统性调试方法等等，很多内容甚至无法用文字表达清楚，后续会增加视频课程进行完整讲述，可以关注公众号获取通知。
