物联网实战--LoRaSun自组网之(三)设计思想

        导言：LoRaSun协议的核心思想就是 物尽其用。

一、LoRa基础介绍

        在国内，LoRa使用的频段一般是470~510MHz，使用的LoRa芯片一般是SX1278、SX1268和LLCC68三种，其中SX1278属于经典款，2013年就推出了；SX1268是后来根据需求升级的型号，首先发射功率最高可以22dBm，SX1278是20dBm，其次是低功耗更出色，休眠电流由SX1278的2uA降到了SX1268的不到1uA。另外，这里有一些网友的测试视频：新一代LoRa-SX1268与经典LoRa-sx1278对比 - 知乎

        LLCC68是SX1268的阉割版，除了不支持SF12的情况，其他基本一致，在价格上很有优势，我们以安信可的几个型号作价格对比，LLCC68比SX1278便宜了将近9块钱。

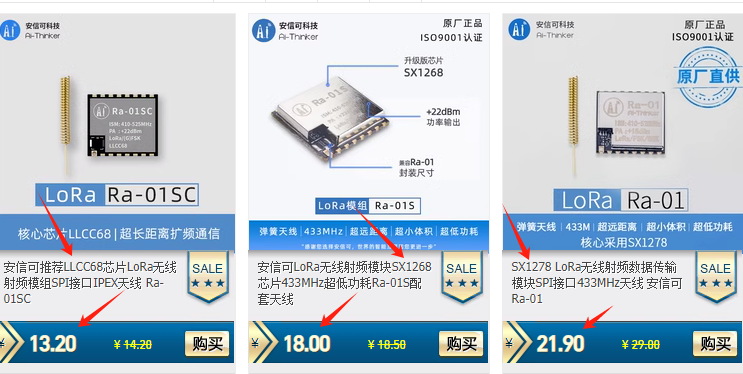

        LoRa模块的生产厂家很多，网上看起来比较专业的模组厂商应该就是安信可和亿百特了，特别是安信可的RA01和RA02，都多少年了，还在供货，这个挺不容易的，这样下游客户用起来就比较放心了。对于大部分应用这来讲，你的出货量没到10K以上感觉没必要自己去设计LoRa模块，因为这里面涉及了天线射频相关的内容，研发成本很高，所以还是直接买成熟的模块集成就好了。

        近几年也涌现出了很多带MCU的LoRa模块，比如ASR6601和STM32WLE5系列，理论上节省了体积和成本，实际上我也没用过，不予置评😭。

        总的来讲，我还是更倾向于外挂MCU+LoRa模块的方式，比较灵活；另外，在这个内卷的年代，我比较看好LLCC68这个型号，性价比足够高。我的评估板是用安信可的SX1268作为网关天线模块，终端节点SX1278、SX1268和LLCC68都有，都可以自己测试体验。

二、LoRa的资源

        在无线组网中，最核心的一个问题就是信道碰撞，在很多传统的433M模块中，基本上只能提前规划好几个频点按时间进行使用，也就是频分多址和时分多址的思想，使用起来不够灵活，邻近频段干扰严重，效果并不理想。这是由物理层决定的，所以LoRa凭借优异的物理层特性，在无线资源上更丰富，除了频段外，还有扩频因子和带宽这两个参数。两个LoRa模块要通讯，这三个参数必须一致，这稍微增加了点开发复杂度，但是反过来想，如果参数不一致是不是就可以避免碰撞了，而且三个参数，组合起来的通道非常之多，就像马路一样，传统无线模块只是个单行道，LoRa是8车道，甚至更多了。

        正常LoRa的扩频因子SF范围是7~12，带宽是62.5、125、250和500KHz(对应的配置参数是(6、7、8、9)，这么组合起来就有6x4=24种通道了，完全足够用了，再配合频段470~510MHz，组合就更多了，可以说无线资源非常丰富，这就为组网效果提供了一定的保障。

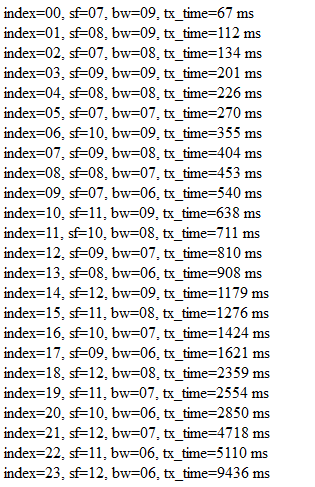

        另外，LoRa为了节点不要乱发数据，使用一种机制是发送前监听该信道是否有活动(LBT)，这里面用到的技术是信道活动检测(CAD)，它可以在极短的时间内检测出这个信道有没有在传输数据，之前的SX1278只能检测前导码，SX1268和LLCC68也能检测数据，而且后者的CAD参数还能单独设置，使用时更加灵活。但是，有一说一，这个功能有点鸡肋，特别是SX1278，检测到的概率并不高。那么，这么好的功能也不能浪费，CAD的特点就是速度极快，一个检测周期在10~60ms之间，看参数配置；如果能有效利用起来，应该可以实现两个普通LoRa模块的自适应速率(ADR)功能 ，而不需要用到SX1301这种高端货，这也是LoRaSun这个项目的思想源头。

三、整体设计

        网关是自组网的核心，既然不用类似SX1301的专业网关芯片，自然而然都会想到用多个LoRa模块制作多天线网关，目前市面上也有很多在销售的，例如有人的LG210，如下图：

        但是这只能说有组网功能，不能叫自组网，因为需要用户根据现场状态一个个配置终端参数，本质上还是点对点传输。

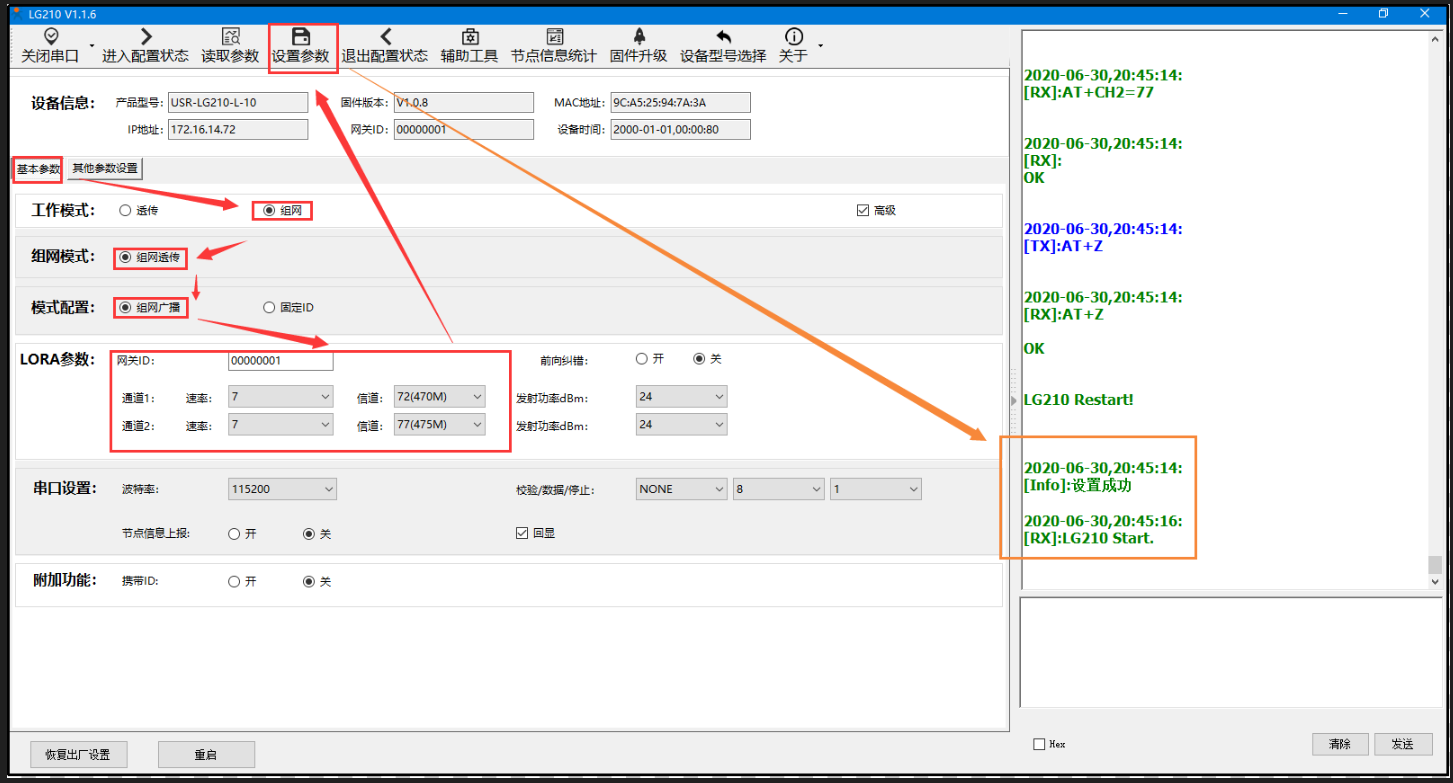

网关配置界面

        自组网至少应该符合以下特征：

        1.节点能够自动与网关通讯，出厂后无需参数配置；

        2.有低功耗唤醒功能，即低功耗设备在合适的时间窗口能够被唤醒、控制；

        3.通讯速率自适应，不能死板板的只用最慢、最远的通讯参数，节点要有主动优化速率的功能，不但提高效率，还更节约能耗；

        4.特别地，设备间必要时最好可以直接通讯，即D2D能力。

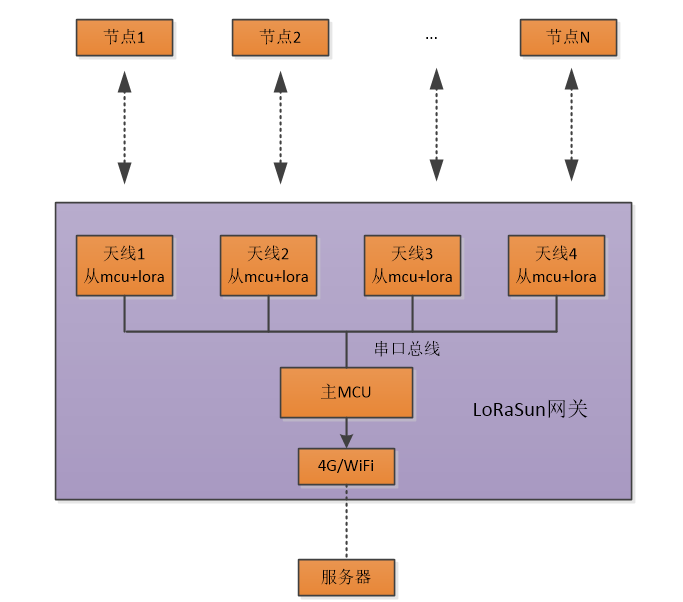

        为了满足自适应的需求，以下是多天线网关的硬件原理图，在第一篇的时候已经有说明过了。每个天线模块都会实时处理各自的任务，比如发送、接收或者CAD扫描，如果有什么结果就会通过串口反馈到主MCU，由主MCU进行逻辑管理，这样整个系统分工明确，便于扩展。

        在软件设计上，分为搜网模块、上行模块、下行模块和D2D模块，其中入网过程包含在上行模块里，下图是终端节点的工作运行流程图。

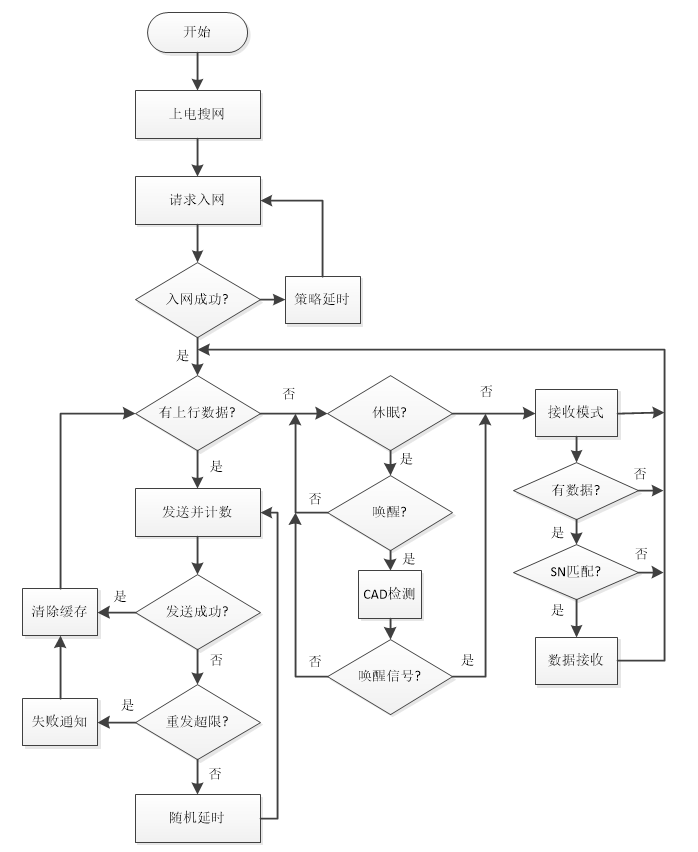

节点工作流程图

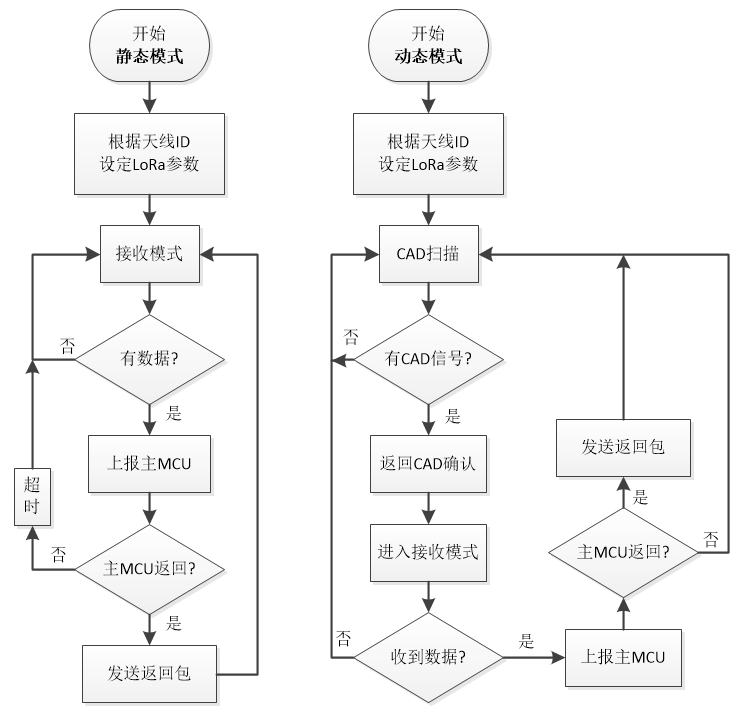

        下图是网关天线的工作流程图，分为静态和动态两种模式，一般一个网关只选择一种模式运行。

网关静态模式和动态模式流程图

        总体上看流程还是比较简单的，但是具体到写代码的细节还是有难度的，这一篇只是简单介绍下整体设计思想，后续篇章会针对每个模块单独详解，包含各部分代码的运行流程。

四、工程概览

        整个项目分为三个工程，如下图所示，分别对应网关的主MCU，网关的天线从机和终端节点三部分，为了方便项目的管理以及降低学习门槛，这里三部分的硬件MCU都是选用经典的STM32F103C8T6，所以这三部分代码是放在同一个工作空间内的。

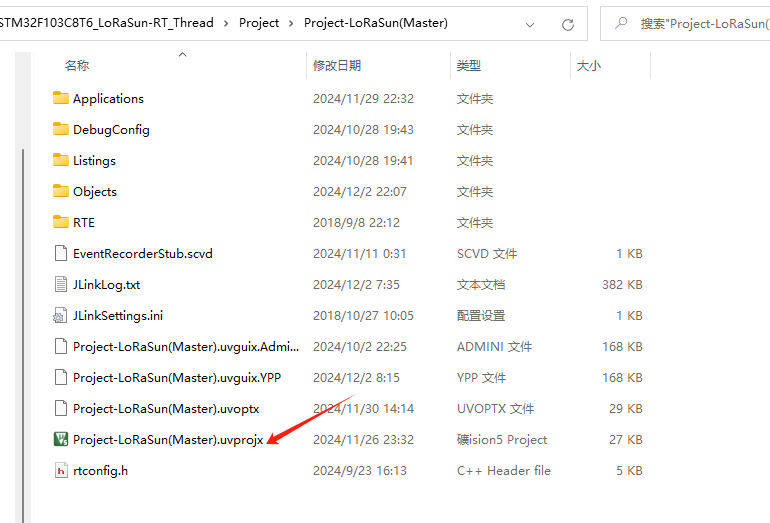

        随后进入各个项目文件夹，双击项目文件就可以用Keil打开了，如下图所示：

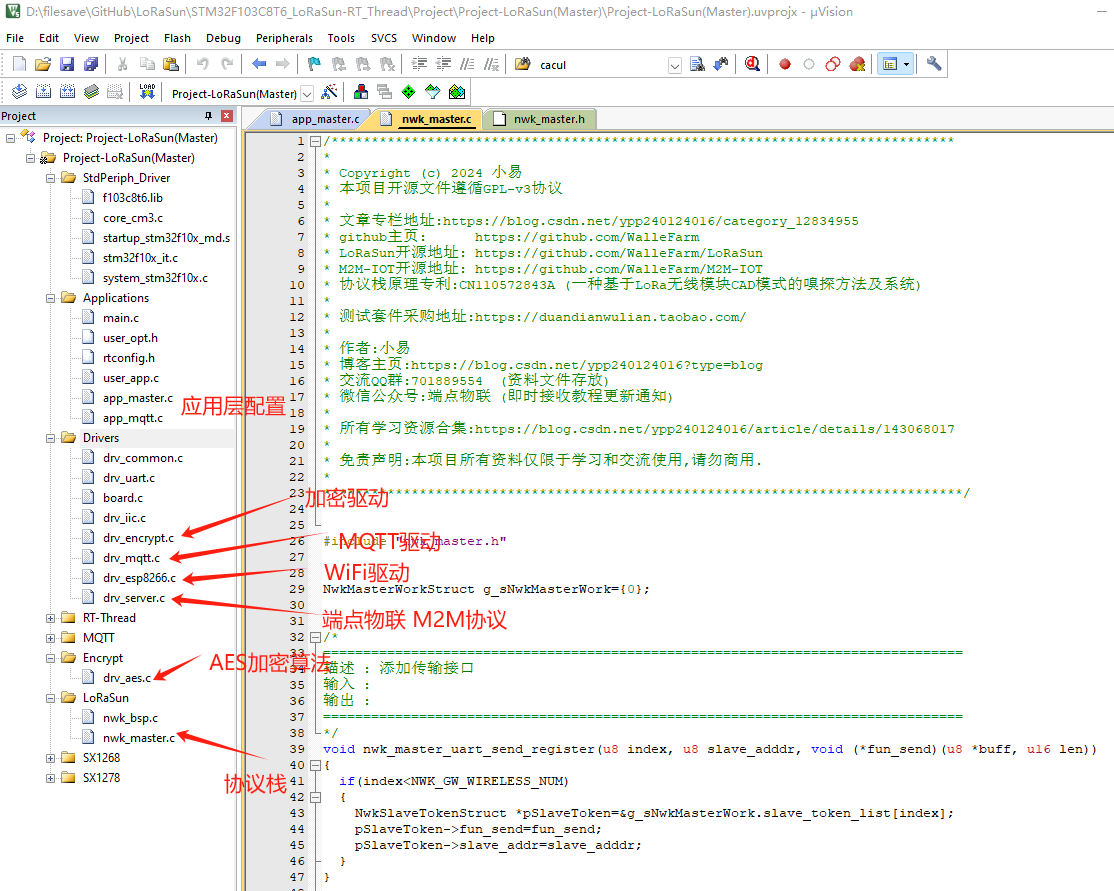

        网关主MCU工程概况如下图所示，除了协议栈的逻辑管理程序以外，更多的是与云平台之间的任务处理，整个工程还是比较简洁的。

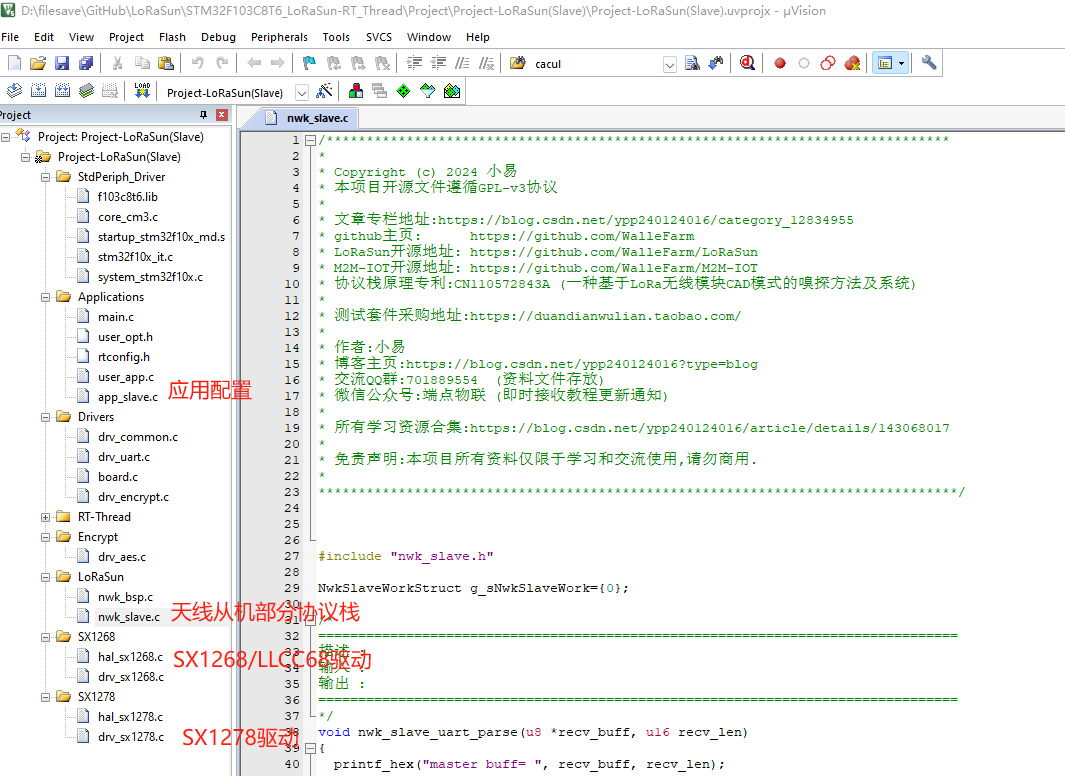

        下图是天线从机的工程概况，LoRa芯片是在这里驱动的，目前支持SX1278、SX1268和LLCC68三种，其中LLCC68与SX1268共用一套。

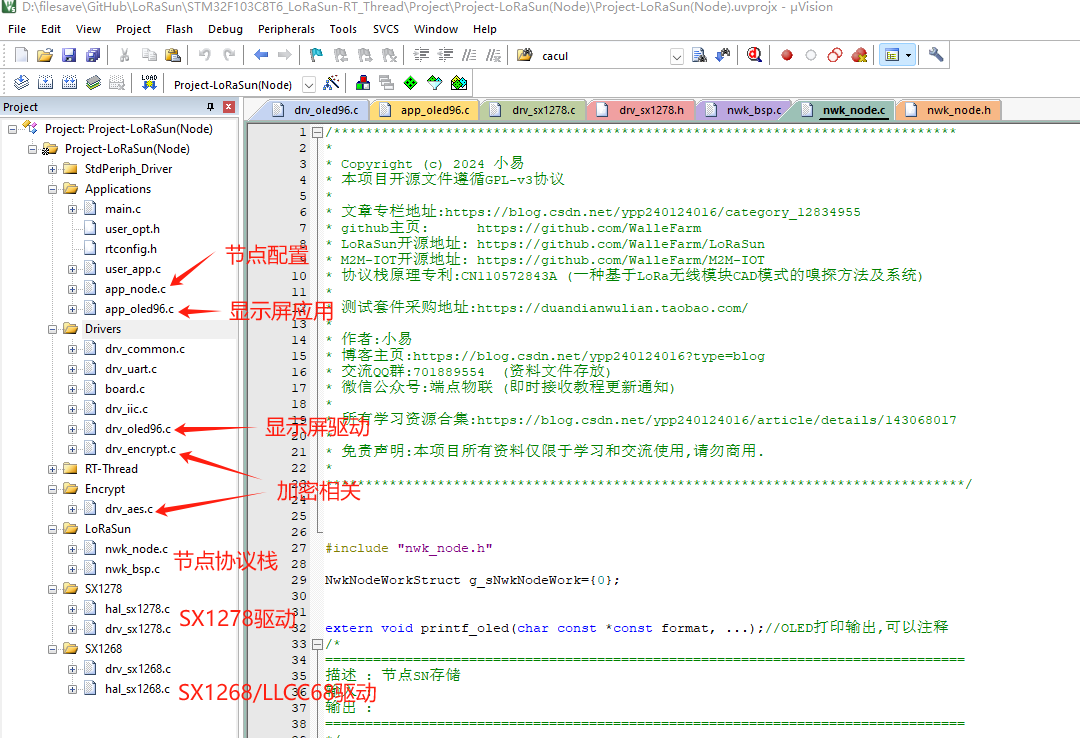

        下图是节点的工程概况，除了协议栈和LoRa驱动外，还有个OLED屏幕的驱动，为了方便显示收发过程中的关键调试信息。

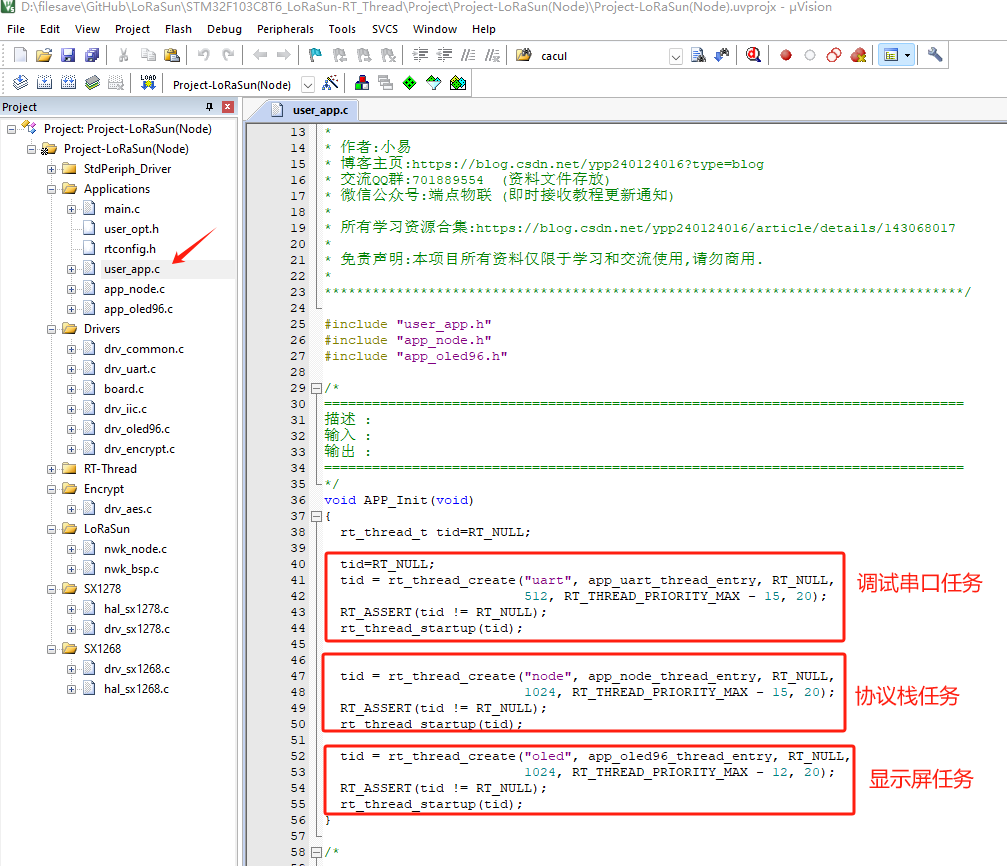

        综合来讲，三个项目的工程结构都差不多，就是各自的功能模块有差异，在这里我都是使用RT-Thread操作系统的，方便程序的模块化，所以在进入主程序后，我都是在user_app.c中进行任务的创建的，很多串口指令都是下图中的 "uart" 任务进行处理的。



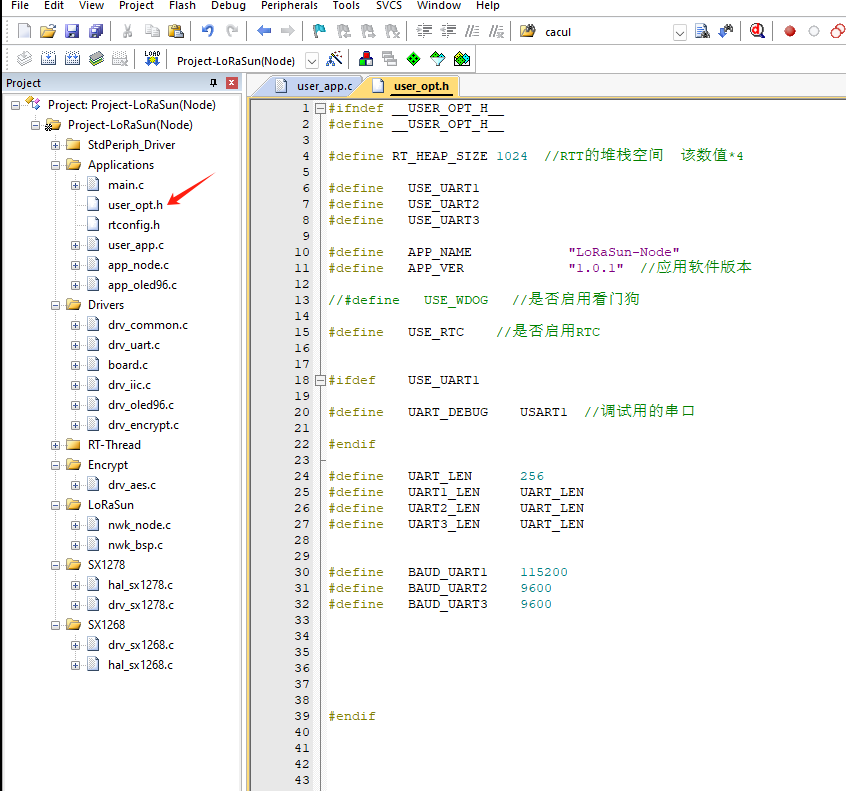

        另外，还是可以在user_opt.h中做一些本项目的个性化配置，比如串口波特率、软件版本、RTT堆栈空间等等，其中还有一个是否启用RTC，对于主MCU和节点来讲，RTC是要使用的，这样才能比较精确的对时，下行数据时才能唤醒；在使用过程中，如果碰到开机启动时间长(5S)，那是因为RTC的晶振不起振，可以用热风枪或者电吹风对着MCU旁边的32K晶振吹个两三秒，这样基本就没问题了，如果没有长时间的对时需求，使用内部晶振也是可以的。

        项目的整体分析就是这样了，后续的内容就是对协议栈的各个模块进行细节性分析了。
