一、LoRa简介

二、sx1278模块

三、硬件抽象层

四、SX1278初始化

五、发送时间计算

六、发送模式

七、接收模式

八、总结

 本项目的交流QQ群:701889554

物联网实战--入门篇https://blog.csdn.net/ypp240124016/category_12609773.html

物联网实战--驱动篇https://blog.csdn.net/ypp240124016/category_12631333.html

物联网实战--平台篇https://blog.csdn.net/ypp240124016/category_12653350.html

一、LoRa简介

        LoRa在物联网传输领域有着举足轻重的地位，平时大家可能比较少听说，因为它主要还是在行业应用，跟后面会讲的NB-Iot差不多，主要特点都是低功耗、广域网。它们的差别在于，NB-Iot是运营商主导的，规则得按他们的来，还得流量费；LoRa是相对自由的，可以用LoRaWAN，也可以自组网，灵活多变。在使用场景上，有交集，但大部分是互补，NB-Iot适合政企项目，比如远程抄表，节点成千上万个；LoRa适合节点几百个的小规模自组网，它的优势在于不用担心有没有运营商的基站信号，到哪里都可以部署，特别是郊区、户外、地下配电房这些容易没有信号的地方，还有一个优势是不用流量费，相对来讲成本有一定优势，再者，数据可以不用经过互联网平台，一定程度上更安全。

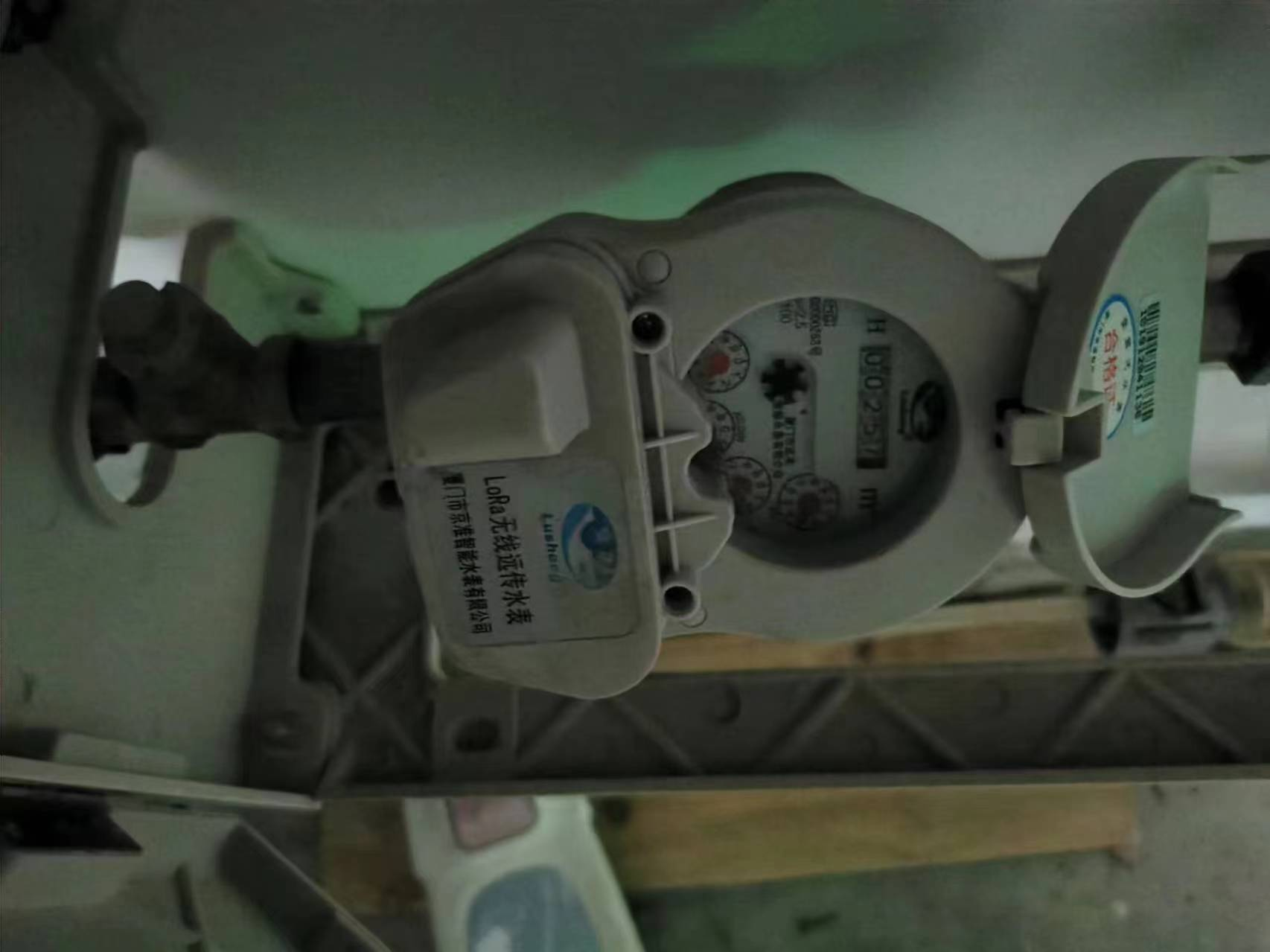

        当然了，这不是绝对的，很多时候是要看甲方的选择，比如我家的水表就是LoRa的。

二、sx1278模块

        sx1278是比较经典的LoRa芯片，大部分人也是从这款芯片开始接触LoRa的，正如上面所说的，正因为足够自由开放，所以用起来还是很麻烦的，寄存器一大堆，各种状态切换，参数设置，刚开始学一头雾水，这里是中文资料，自己先过过眼。https://download.csdn.net/download/ypp240124016/89095343

        根据使用经验，我先提炼出一些关键信息，如果只是应用，了解这些信息也就差不多了。

1、sx1278采用SPI通讯，SPI是一种类似于IIC的通讯总线，核心还是初始化+读写数据，STM32配置SPI很简单的，后面代码会体现；

2、sx1278有两类无线调制模式，一种是传统的FSK等模式，类似于NRF24L01，传输距离比较近；另一种就是LoRa模式，通过扩频技术，增加链路的鲁棒性和接收端的灵敏度，达到远距离传输的目的，对于我们来讲，都是用LoRa模式的，不然没必要用这款芯片了，成本比较高；

3、两个sx1278模块之间要通讯的话，它们的这几个参数要一致，频率、带宽、扩频因子和纠错编码率，一般纠错编码率都是固定的，可以忽略，剩下的3个参数是我们在使用中要经常接触的内容；

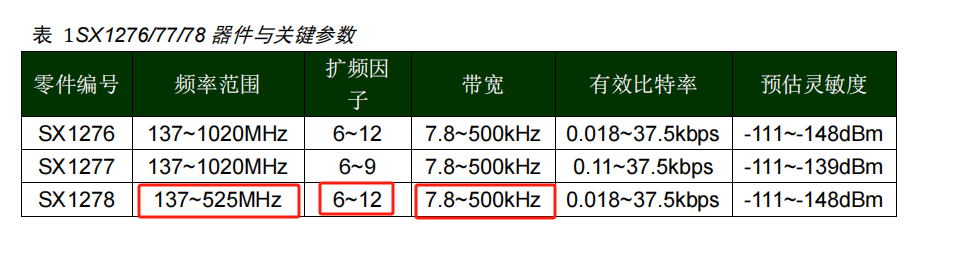

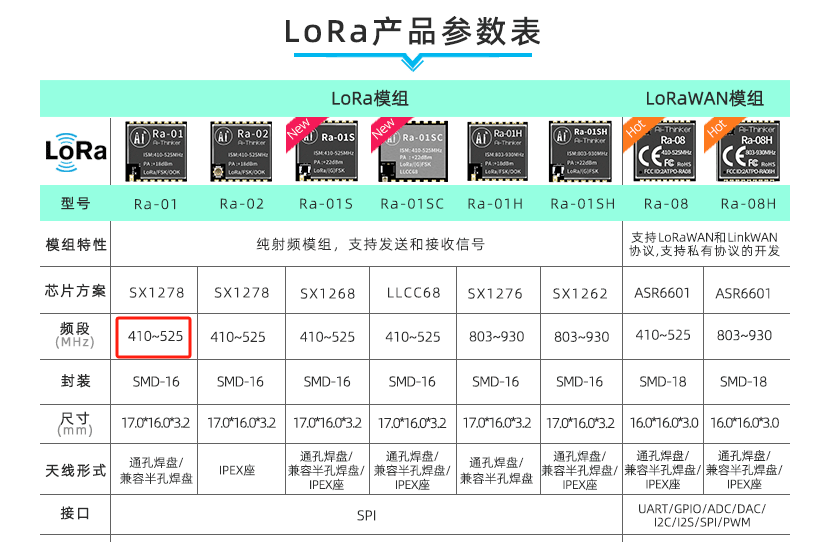

4、具体地，sx1278的频率（Freq）范围是137~525MHz，但是根据我国的频段使用规范，正常分为433M和475M两个免费段，合计范围是下图中的410~525M，其实核心还是看模块厂家给的参数了，然后结合测试情况和当地法规自己看下这里的频段哪些比较合适。正常这么宽的范围足够使用了。

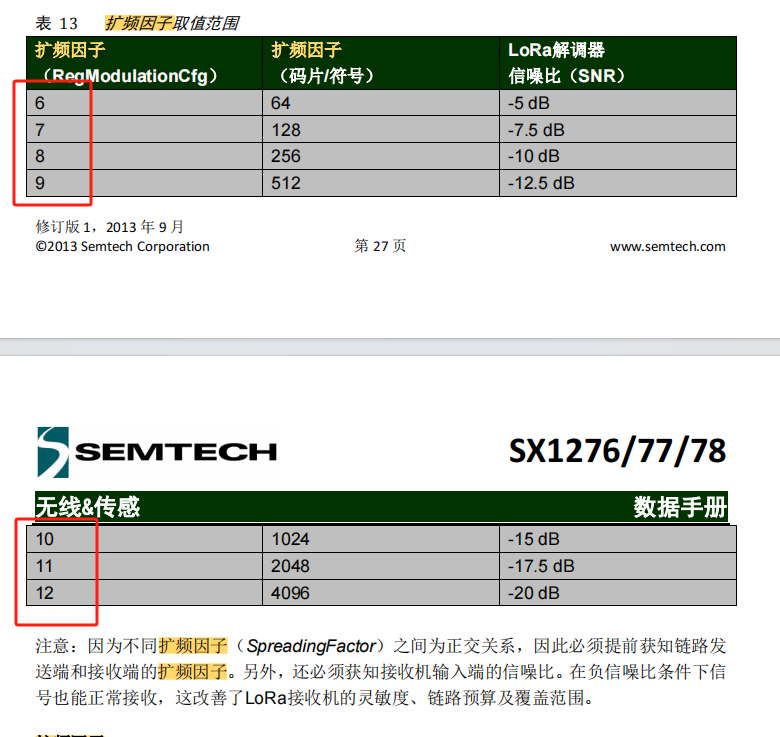

5、扩频因子(SF)如下图所示，我们主要关注的是最左侧一列，设置参数范围一般是7~12，这里6比较特殊，一般没怎么用，要用的话设置繁琐一点。扩频因子对传输的影响是 数值越高速度越慢，距离越远，即其它条件固定的情况下，扩频因子为12时比7传的远，但是速度慢。

6、带宽(BW)比较好理解了，直接跟速度挂钩的，好比河道宽度跟水流量的关系。如下定义，我们设置的范围一般是4~9，9速度最快，4是极限了，很多厂家的模块用不了4，会收不到，跟模块用料有关系，一般也用不到这么低了，正常6差不多了。

7、SX1278的数据缓冲区最大是256字节，也就是一次最多发送256字节数据，另外它是半双工设备，也就是说同一时刻只能处在发状态或者接收状态或者其他状态。

        模块的基本信息就是这些了，下面结合代码作讲解。

三、硬件抽象层

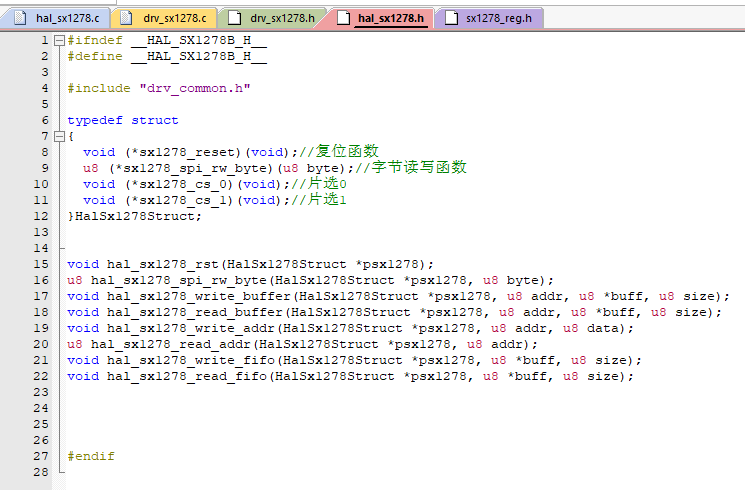

        因为SPI的读写函数涉及到应用层，我们这里为了可移植性，依然采用回调的方式，结合sx1278的特性，写一个SPI驱动程序，先看下头文件定义。

        结构体内的函数在应用层都要具体定义，这样才能正常驱动，其中的片选是SPI的特征，选中后对应的模块才会回应数据，具体的应用层代码如下所示。


/*
================================================================================
描述 : 硬件复位
输入 :
输出 :
================================================================================
*/
static void app_sx1278_reset(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_15);
	delay_ms(10);
	GPIO_SetBits(GPIOA, GPIO_Pin_15);
	delay_ms(10);
}

/*
================================================================================
描述 : 片选0
输入 :
输出 :
================================================================================
*/
static void app_sx1278_cs0(void)
{
	GPIO_ResetBits(GPIOB, GPIO_Pin_12);
}

/*
================================================================================
描述 : 片选1
输入 :
输出 :
================================================================================
*/
static void app_sx1278_cs1(void)
{
	GPIO_SetBits(GPIOB, GPIO_Pin_12);
}

/*
================================================================================
描述 : 字节读写
输入 :
输出 :
================================================================================
*/
static u8 app_sx1278_spi_rw_byte(u8 byte)
{
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_TXE)==RESET);
	SPI_I2S_SendData(SPI2,byte);
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_RXNE)==RESET);
	return SPI_I2S_ReceiveData(SPI2);
}

/*
================================================================================
描述 :应用层sx1278初始化,注册
输入 :
输出 :
================================================================================
*/
static void app_sx1278_hal_init(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef SPI_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);


	//复位引脚初始化
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//SPI初始化
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);//SPI

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOB,&GPIO_InitStructure);		//CS

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_Init(GPIOB,&GPIO_InitStructure);   //CLK   MOSI

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOB,&GPIO_InitStructure);  //MISO

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;//
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;//
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;

	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_CRCPolynomial = 7;
	SPI_Init(SPI2,&SPI_InitStructure);

	SPI_Cmd(SPI2,ENABLE);

	g_sDrvSx1278.tag_hal_sx1278.sx1278_reset = app_sx1278_reset;
	g_sDrvSx1278.tag_hal_sx1278.sx1278_cs_0 = app_sx1278_cs0;
	g_sDrvSx1278.tag_hal_sx1278.sx1278_cs_1 = app_sx1278_cs1;
	g_sDrvSx1278.tag_hal_sx1278.sx1278_spi_rw_byte = app_sx1278_spi_rw_byte;
	drv_sx1278_init(&g_sDrvSx1278);//初始化

	printf("app_sx1278_hal_init ok!\n");
}

        这里使用的是硬件SPI2，最后将具体函数赋值注册到结构体内，这样底层驱动就能调用了。硬件抽象层的函数具体定义如下：

#include "hal_sx1278.h"


/*
================================================================================
描述 :复位LORA设备
输入 :
输出 :
================================================================================
*/
void hal_sx1278_rst(HalSx1278Struct *psx1278)
{
	psx1278->sx1278_reset();
}


/*
================================================================================
描述 : SPI字节读写
输入 :
输出 :
================================================================================
*/
u8 hal_sx1278_spi_rw_byte(HalSx1278Struct *psx1278, u8 byte)
{
	uint32_t dat;

	dat=psx1278->sx1278_spi_rw_byte(byte);
	return dat;
}


/*
================================================================================
描述 : SPI写数据流
输入 :
输出 :
================================================================================
*/
void hal_sx1278_write_buffer(HalSx1278Struct *psx1278, u8 addr, u8 *buff, u8 size)
{
	u8 i;

	psx1278->sx1278_cs_0();//选中
	addr |= 0x80;
	hal_sx1278_spi_rw_byte(psx1278, addr);
	for(i=0;i<size;i++)
	{
		hal_sx1278_spi_rw_byte(psx1278, buff[i]);
	}
	psx1278->sx1278_cs_1();//取消选择
}

/*
================================================================================
描述 : SPI读数据流
输入 :
输出 :
================================================================================
*/
void hal_sx1278_read_buffer(HalSx1278Struct *psx1278, u8 addr, u8 *buff, u8 size)
{
	u8 i;
	psx1278->sx1278_cs_0();//选中

	addr &= 0x7F;
	hal_sx1278_spi_rw_byte(psx1278, addr);
	for(i=0;i<size;i++)
	{
		buff[i]=hal_sx1278_spi_rw_byte(psx1278, 0);
	}

	psx1278->sx1278_cs_1();//取消选择
}


/*
================================================================================
描述 :往指定寄存器地址写入数据
输入 :
输出 :
================================================================================
*/
void hal_sx1278_write_addr(HalSx1278Struct *psx1278, u8 addr, u8 data)
{
	hal_sx1278_write_buffer(psx1278, addr, &data, 1);
}


/*
================================================================================
描述 :读取指定寄存器地址的数据
输入 :
输出 :
================================================================================
*/
u8 hal_sx1278_read_addr(HalSx1278Struct *psx1278, u8 addr)
{
	u8 data=0;
	hal_sx1278_read_buffer(psx1278, addr, &data, 1);
	return data;
}

/*
================================================================================
描述 :往LORA芯片FIFO写入数据
输入 :
输出 :
================================================================================
*/
void hal_sx1278_write_fifo(HalSx1278Struct *psx1278, u8 *buff, u8 size)
{
	hal_sx1278_write_buffer(psx1278, 0, buff, size);
}

/*
================================================================================
描述 :读取LORA芯片FIFO的数据
输入 :
输出 :
================================================================================
*/
void hal_sx1278_read_fifo(HalSx1278Struct *psx1278, u8 *buff, u8 size)
{
	hal_sx1278_read_buffer(psx1278, 0, buff, size);
}

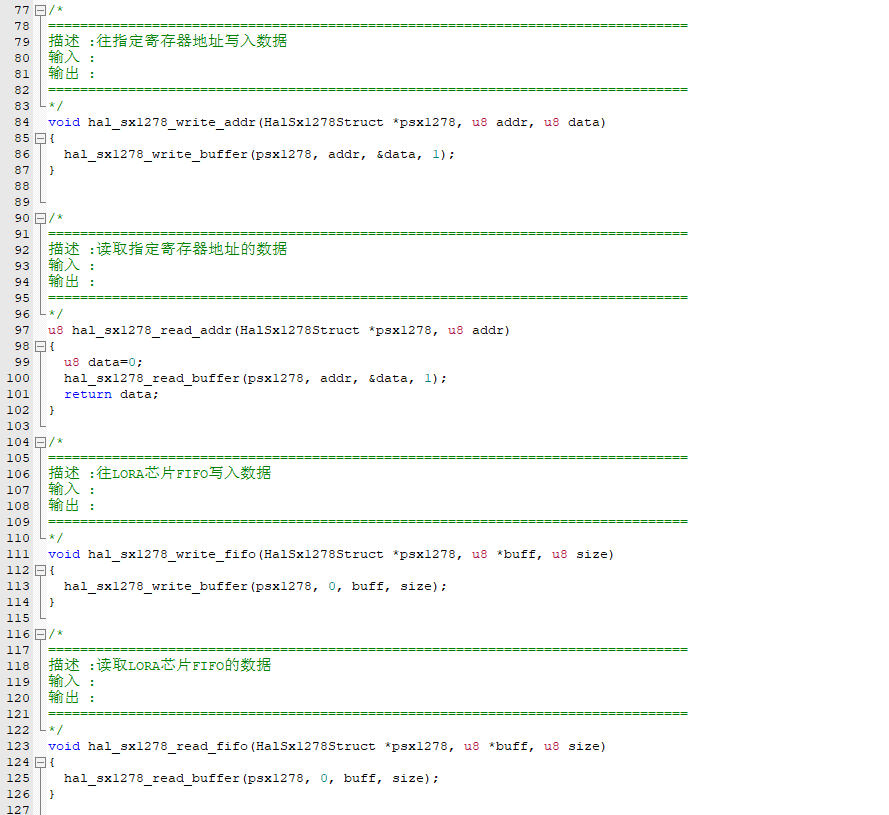

        这里面函数都有具体描述，SX1278驱动层要用的就是最后四个函数了，驱动SX1278本质上就是读写其寄存器的过程。

四、SX1278初始化

        先看驱动文件的头文件，RSSI_OFFSET_LF和RSSI_OFFSET_HF是计算接收强度用的，这样就能大概知道两个模块的信号质量了，从而优化通讯参数，这在组网时候很有用。接下来的版本号是固定的，如果读出来不是等于0x12就说明硬件模块有故障。剩下的频率、扩频因子、带宽和纠错编码率之前说过了，这里定义的默认值。发射功率也是可调的，在低功耗设备里有用。硬件的CRC校验一般是打开的，显式报头和隐式报头文档我截图出来了，如下所示。

具体初始化代码如下所示：

/*
================================================================================
描述 :
输入 :
输出 :
================================================================================
*/
void drv_sx1278_init(DrvSx1278Struct *psx1278)
{
	hal_sx1278_rst(&psx1278->tag_hal_sx1278);//复位
	drv_sx1278_set_on(psx1278);
	drv_sx1278_set_default_param(psx1278);
	printf("drv_sx1278b version=0x%02X\n", drv_sx1278_get_version(psx1278));
}


/*
================================================================================
描述 :设置lora的默认参数
输入 :
输出 :
================================================================================
*/
void drv_sx1278_set_default_param(DrvSx1278Struct *psx1278 )
{
    hal_sx1278_write_addr( &psx1278->tag_hal_sx1278, REG_LR_LNA, RFLR_LNA_GAIN_G1);

    drv_sx1278_set_rf_freq( psx1278, LR_SET_RF_FREQ );     // 设置载波频率
    drv_sx1278_set_sf( psx1278, LR_SET_SF );      // 设置扩频因子 SF6 only operates in implicit header mode.
    drv_sx1278_set_error_coding( psx1278, LR_SET_CR );          // 设置纠错编码率
    drv_sx1278_set_packet_crc_on( psx1278, LR_SET_CRC_ON );      // CRC开关
    drv_sx1278_set_bw( psx1278, LR_SET_RF_BW );    // 设置带宽

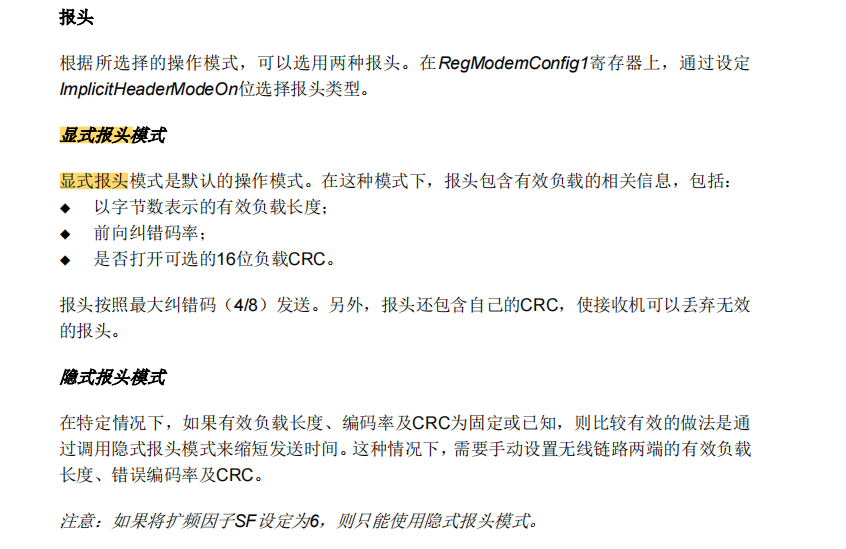

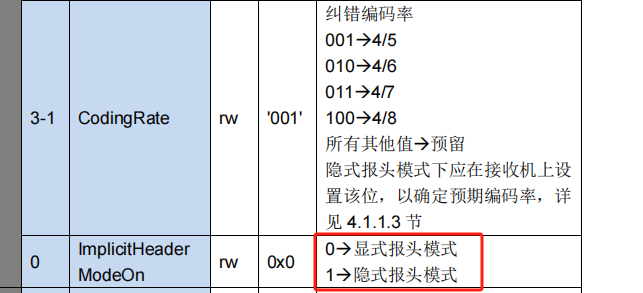

    drv_sx1278_set_implicit_header_on( psx1278, LR_SET_IM_ON);    // 设置显式/隐式报头模式

    drv_sx1278_set_symb_timeout( psx1278, 0x3FF );//设置RX超时
    drv_sx1278_set_payload_length(psx1278, LR_SET_PAY_LEN);//负载字节长度
    drv_sx1278_set_lowdatarateoptimize( psx1278, true );       // 低速率优化模式,符号长度超过 16ms时必须打开

    drv_sx1278_set_pa_output( psx1278, RFLR_PACONFIG_PASELECT_PABOOST );//选择PA输出引脚
    drv_sx1278_set_rf_power( psx1278, LR_SET_RF_PWR );

		hal_sx1278_write_addr( &psx1278->tag_hal_sx1278, REG_LR_OCP, (hal_sx1278_read_addr(&psx1278->tag_hal_sx1278, REG_LR_OCP)& RFLR_OCP_TRIM_MASK) | RFLR_OCP_TRIM_180_MA );//为PA开启过流保护 180mA

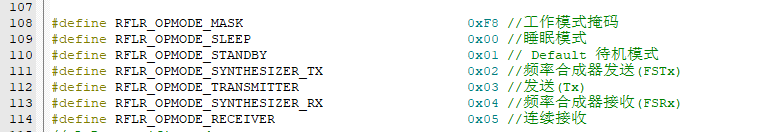

    drv_sx1278_set_op_mode( psx1278, RFLR_OPMODE_STANDBY );//进入待机模式
}

        下面对初始化细节做介绍。

1、硬件复位，这是常规操作，必要时复位一下，可以避免模块死机。

2、drv_sx1278_set_on开启LoRa模式。

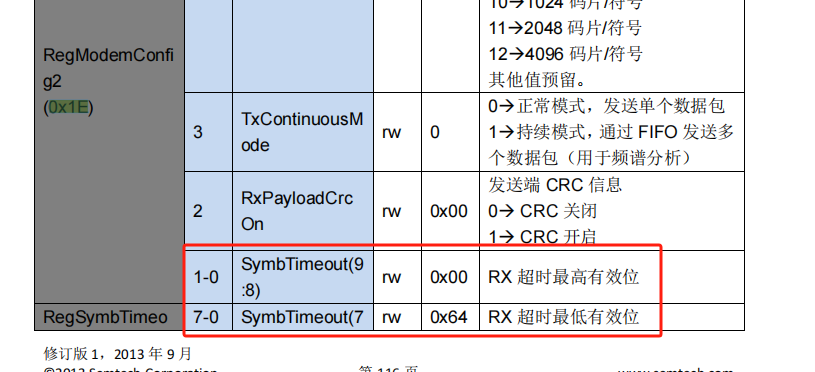

3、默认参数初始化，首先设置AGC阈值，无线领域的专业了；然后依次设置频率等参数，这里面有个设置接收超时的drv_sx1278_set_symb_timeout，函数内容挺长，核心就是设置下图红框的寄存器内容为0x3FF。

4、低速率优化和PA输出都打开，这样才能发挥出LoRa的效果，PA类似于放大器，可以增加发射功率。

5、初始化接收后就进入待机模式，其他的应用层就能操作了。

五、发送时间计算

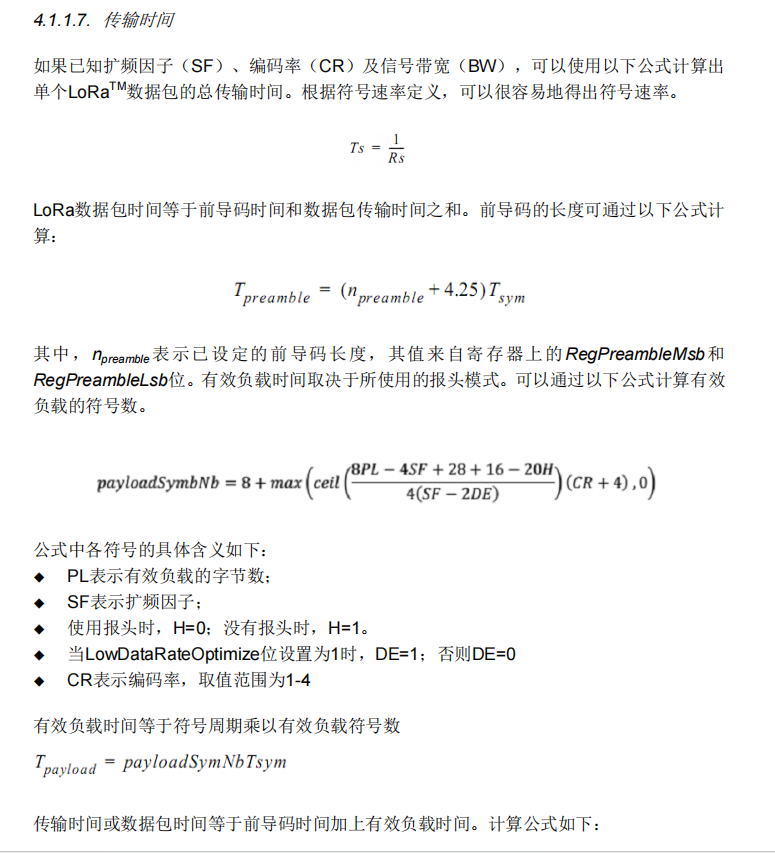

        如果SF和BW等参数知道后，就可以计算发送某个数据包所需要的时间了，具体公式如下：

        是不是看得有点懵，懵就对了，直接上代码：


/*
================================================================================
描述 :
输入 :
输出 :
================================================================================
*/
static u32 bsp_pow2(u8 n)
{
    u8 i;
    u16 sum=1;
    for(i=0;i<n;i++)
        sum=sum*2;
    return sum;
}


/*
================================================================================
描述 : 根据射频参数计算发送时间
输入 :
输出 : 发送时间,返回0表示无效,单位：ms
================================================================================
*/
u32 drv_sx1278_calcu_air_time(u8 sf, u8 bw, u16 data_len)
{
	float bw_value=0.f, t_s;
	u32 tx_time=0;

	switch(bw)
	{
		case 0:
			bw_value=7.8;
			break;
		case 1:
			bw_value=10.4;
			break;
		case 2:
			bw_value=15.6;
			break;
		case 3:
			bw_value=20.8;
			break;
		case 4:
			bw_value=31.25;
			break;
		case 5:
			bw_value=41.6;
			break;
		case 6:
			bw_value=62.5;
			break;
		case 7:
			bw_value=125;
			break;
		case 8:
			bw_value=250;
			break;
		case 9:
			bw_value=500;
			break;
		default: return 0;
	}

	if(sf<7 || sf>12)
	{
		return 0;
	}
	t_s=1.f*bsp_pow2(sf)/bw_value;

	int payload_nb=0;
	int k1=8*data_len-4*sf+24;
	int k2=4*(sf-2);

	payload_nb=k1/k2;
	if(payload_nb<0)
	{
		payload_nb=0;
	}
	else if(k1%k2>0)
	{
		payload_nb++;
	}

	payload_nb=payload_nb*5+8;

	tx_time=(u32)(payload_nb+12.5)*t_s;
	if(tx_time==0)
	{
		tx_time=1;
	}
	return tx_time;
}

        实际验证这个时间基本准确，这有什么用呢？因为发送的时候要等待，这期间我们可以先去干别的事，等差不多时间再回来检测是否发送成功，就不会浪费时间和系统资源了。

六、发送模式

        发送数据前要进行一系列操作，首先模式切换前都要先进入待机模式，然后依次是屏蔽中断、设置数据长度、设置缓冲区起始地址为0(这样256字节都能用来发送了，默认是一半发送一半接收)、写入数据、配置中断引脚，最后切换到发送模式。这里中断引脚一般没用，我们是直接查询寄存器状态的，算是保留功能吧。具体代码如下：

/*
================================================================================
描述 :用户层Lora数据发送
输入 :
输出 :
================================================================================
*/
void drv_sx1278_send(DrvSx1278Struct *psx1278, u8 *buff, u16 len)
{
	u8 RegIrqFlagsMask=0,RegFifoTxBaseAddr=0,RegDioMapping1=0,RegDioMapping2=0;
	drv_sx1278_set_op_mode( psx1278, RFLR_OPMODE_STANDBY );//待机模式

	printf("send start!\n");
	RegIrqFlagsMask = RFLR_IRQFLAGS_RXTIMEOUT |
								RFLR_IRQFLAGS_RXDONE |
								RFLR_IRQFLAGS_PAYLOADCRCERROR |
								RFLR_IRQFLAGS_VALIDHEADER |
								//RFLR_IRQFLAGS_TXDONE |
								RFLR_IRQFLAGS_CADDONE |
								RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL |
								RFLR_IRQFLAGS_CADDETECTED;//置位表示该位中断屏蔽

	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_IRQFLAGSMASK, RegIrqFlagsMask );

	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_PAYLOADLENGTH, len);//设置数据长度

	RegFifoTxBaseAddr = 0x00; // Full buffer used for Tx
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFOTXBASEADDR, RegFifoTxBaseAddr );//设置待发送数据 写入的RAM起始地址，芯片内部有256字节RAM，要跟FIFO区别
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFOADDRPTR, RegFifoTxBaseAddr);

	hal_sx1278_write_fifo(&psx1278->tag_hal_sx1278, (uint8_t*)buff, len);//向FIFO写入数据

									// TxDone               RxTimeout                   FhssChangeChannel          ValidHeader
	RegDioMapping1 = RFLR_DIOMAPPING1_DIO0_01 | RFLR_DIOMAPPING1_DIO1_00 | RFLR_DIOMAPPING1_DIO2_00 | RFLR_DIOMAPPING1_DIO3_01;//将DIO_0配置成发送完成中断
									// PllLock              Mode Ready
	RegDioMapping2 = RFLR_DIOMAPPING2_DIO4_01 | RFLR_DIOMAPPING2_DIO5_00;
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_DIOMAPPING1, RegDioMapping1 );//写入配置
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_DIOMAPPING2, RegDioMapping2 );

	drv_sx1278_set_op_mode( psx1278, RFLR_OPMODE_TRANSMITTER );//设置成发送模式

}


/*
================================================================================
描述 : 发送完成检测
输入 :
输出 :
================================================================================
*/
u8 drv_sx1278_send_check(DrvSx1278Struct *psx1278)
{

	if(( hal_sx1278_read_addr(&psx1278->tag_hal_sx1278, REG_LR_IRQFLAGS) & RFLR_IRQFLAGS_TXDONE ) == RFLR_IRQFLAGS_TXDONE)
	{
		hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_IRQFLAGS, RFLR_IRQFLAGS_TXDONE );//一次写操作清除 IRQ
		return true;
	}
	return false;
}

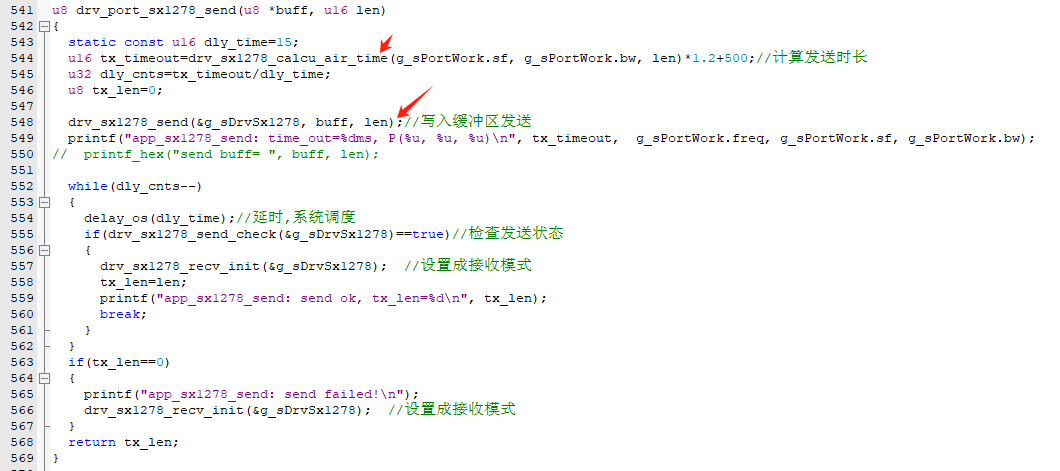

        结合发送时间计算函数，应用层的发送函数如下：

七、接收模式

        下面是接收模式的代码，流程差不多，进入待机模式、设置中断、设置缓冲区地址，最后进入连续接收模式。

/*
================================================================================
描述 : 接收模式初始化
输入 :
输出 :
================================================================================
*/
void drv_sx1278_recv_init(DrvSx1278Struct *psx1278)
{
	u8 RegIrqFlagsMask,RegDioMapping1,RegDioMapping2;

	drv_sx1278_set_op_mode( psx1278, RFLR_OPMODE_STANDBY );
	RegIrqFlagsMask = RFLR_IRQFLAGS_RXTIMEOUT |
								//RFLR_IRQFLAGS_RXDONE |
								//RFLR_IRQFLAGS_PAYLOADCRCERROR |
								RFLR_IRQFLAGS_VALIDHEADER |
								RFLR_IRQFLAGS_TXDONE |
								RFLR_IRQFLAGS_CADDONE |
								//RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL |
								RFLR_IRQFLAGS_CADDETECTED;
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_IRQFLAGSMASK, RegIrqFlagsMask );

	RegDioMapping1 = RFLR_DIOMAPPING1_DIO0_00 | RFLR_DIOMAPPING1_DIO1_00 | RFLR_DIOMAPPING1_DIO2_00 | RFLR_DIOMAPPING1_DIO3_00;
								// CadDetected               ModeReady
	RegDioMapping2 = RFLR_DIOMAPPING2_DIO4_00 | RFLR_DIOMAPPING2_DIO5_00;
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_DIOMAPPING1, RegDioMapping1);
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_DIOMAPPING2, RegDioMapping2);

	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFORXBASEADDR, 0x00 );
	hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFOADDRPTR, 0x00 );   //指定接收基地址
	drv_sx1278_set_op_mode( psx1278, RFLR_OPMODE_RECEIVER );//连续接收
}


/*
================================================================================
描述 :
输入 :
输出 :
================================================================================
*/
u8 drv_sx1278_recv_check(DrvSx1278Struct *psx1278, u8 *buff)
{
	u8 RegFifoRxCurrentAddr;
	u8 RxPacketSize=0;

	if(( hal_sx1278_read_addr(&psx1278->tag_hal_sx1278, REG_LR_IRQFLAGS) & RFLR_IRQFLAGS_RXDONE ) == RFLR_IRQFLAGS_RXDONE)
	{
		hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_IRQFLAGS, RFLR_IRQFLAGS_RXDONE );//一次写操作清除 IRQ
		RegFifoRxCurrentAddr = hal_sx1278_read_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFORXCURRENTADDR );//接收到最后一个数据包的起始地址（256B的数据缓冲区中）
		RxPacketSize = hal_sx1278_read_addr(&psx1278->tag_hal_sx1278, REG_LR_NBRXBYTES);//读取 接收到的数据字节数
		hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFOADDRPTR, RegFifoRxCurrentAddr);//设置要读取的起始地址
		hal_sx1278_read_fifo( &psx1278->tag_hal_sx1278, buff, RxPacketSize );//读取数据
		hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFORXBASEADDR, 0x00 );
		hal_sx1278_write_addr(&psx1278->tag_hal_sx1278, REG_LR_FIFOADDRPTR, 0x00 );   //指定接收基地址
	}
	return RxPacketSize;
}

        正常来讲，模块就是在接收和发送两种模式下切换的，大部分时间是在接收检测，如果是低功耗设备的话，那大部分时间是在休眠。



八、总结

        SX1278的驱动层差不多就这样了，内容比较多，对于LoRa而言，这只是开始，因为更复杂的是应用层的组网协议，比如LoRaWAN，但是那个对服务器有要求，网关也是比较昂贵的，小规模组网不合适。现在也有一些公司是做LoRa自组网协议，把协议封装在带MCU的LoRa模块里，用户用AT指令或者二次开发的模式集成到自己的应用，方便用户开发LoRa产品。那我们初学者暂时不要搞那么复杂，下一篇就结合之前的modbus协议，做个简单的应用层轮询协议，带大家看看LoRa具体是怎么应用的。

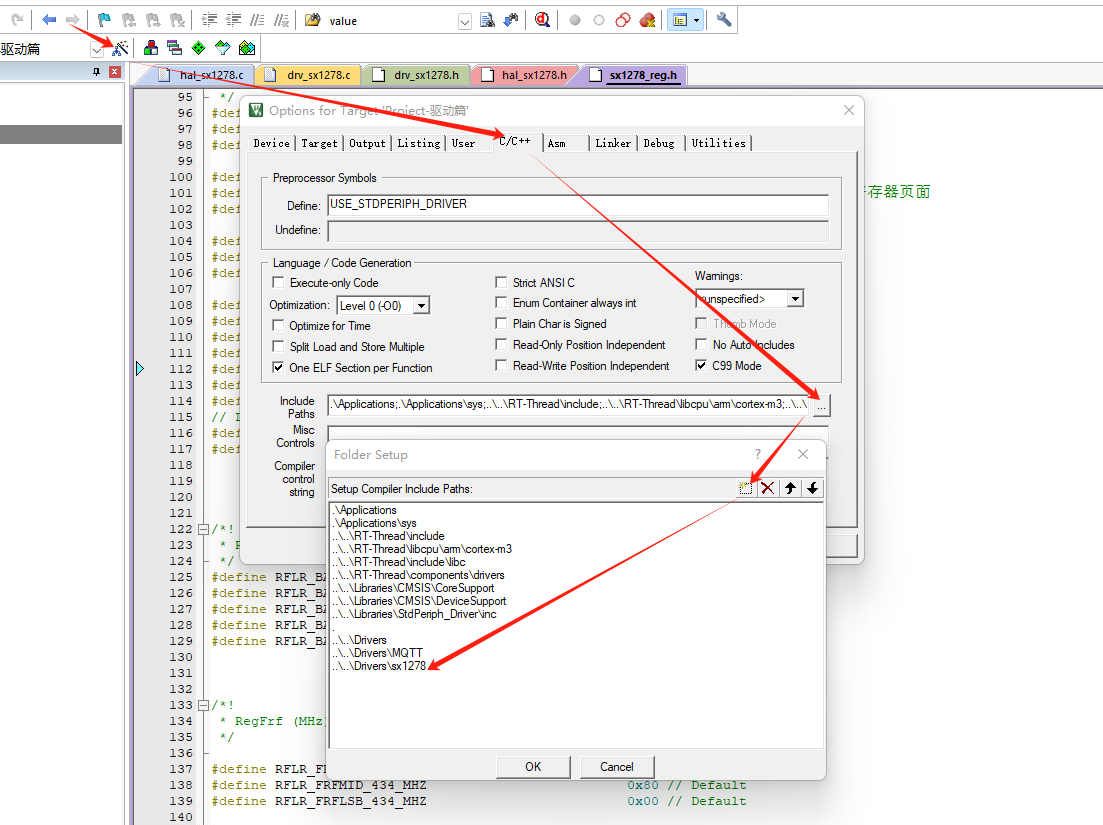

        对于驱动程序，由于文件比较多，单独建立了个文件夹，所以Keil要做相应设置，头文件才能正常包含，具体如下。

代码链接：https://download.csdn.net/download/ypp240124016/89096542

本项目的交流QQ群:701889554

瓦力农场
关注
  • 14
    点赞
  • 踩
  • 30
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
SX1278模块电路原理图PCB资料分享-电路方案
04-21
SX1278中文资料如下: 附件为SX1278模块电路原理图以及PCB文件，使用AD打开。
SX1278设计（硬件部分）
lqrsad的博客
09-20 4285
SX1278硬件部分设计
物联网LoRa系列-8：LoRa终端应用程序开发环境的搭建
文火冰糖（王文兵）的博客
07-26 4321
目录： 一. LoRa终端应用程序开发环境的目标 二. LoRa终端应用程序开发环境的搭建步骤
SX1278_LORA、SX1262_CW_LORA下信号分析
最新发布
weixin_52522953的博客
05-14 231
sx1278在LORA模式、sx1262在CW模式和LORA模式下信号发射频谱
基于STM32和SX1278做LoRa网关
qq_20228957的博客
03-08 1375
本文介绍如何使用STM32和SX1278模块搭建一个简单的LoRa网关，该网关可用于连接远程LoRa节点和互联网，并将节点数据转发到云平台。
LoRa SX1278通信代码学习笔记
weixin_46545987的博客
12-13 2672
lora sx1278
Lora 串口透传开发 5
m0_60718520的博客
04-04 643
串口转usb、转wifi等很多应用1将LoRa终端定义成两种角色:Master和Slave 2一个模块发送任意字节长度（小于128Byte）数据，另一模块都可以接收到 3PC机上通过串口调试助手实现接收和发送 4终端在LCD屏幕上显示终端类型及收发数据包个数开启接收，收到数据后打印初始化串口接收中断，DMA接收模式LCD任务 串口接收任务 无线任务处理进程 功能接口uart1.c main.c 问题：为什么使能空闲中断？ 使能串口空闲中断，为了实现高效的接收，收到一整包数据才进行中断初始化。以前会用rx中
物联网Lora模块从入门到精通(八)Lora无线通信
qq_39724355的博客
06-11 4190
在某些环境下，无法通过有线传输数据，这时候我们需要使用Lora无线通信传输数据，Lora无线数据传输具有低功耗、距离长的特点，常用于工厂内等，需要Lora基站。
LoRa模块（SX1278）详解
热门推荐
JiaYu的博客
06-30 1万+
LoRa（Long Range）是一种长距离、低功耗的无线通信技术，专为物联网（IoT）和远程传感应用而设计。LoRa技术基于半双工调制方式，通过扩频和前向纠错编码来提供可靠的通信连接。
Lora配置
2201_75795906的博客
07-26 1452
正点原子LORA模块的配置方法
ATK-LORA 无线通信模块
Bit_Dong的博客
03-30 4029
ATK-LORA是正点原子推出的一款小体积、微功率、低功耗、高性能的远距离 LoRa 无线串口模块，该模块采用高效的 ISM 频段射频 SX1278 扩频芯片，其工作频率为 410MHz~441MHz，信道以 1MHz 频率为步进，共有 32 个信道，可在线修改模块的串口速率、发射功率、空中速率、工作模式和自定义通讯密钥等各种参数。
物联网竞赛-LoRa计数器系统开发(Flash的存取)
03-24
在实际开发中，开发者需要结合硬件平台（如STM32、ESP32等）的特性，选择合适的编程语言（如C/C++），并利用LoRa模块（如SX1276、SX1262等）提供的API，编写控制LoRa收发和Flash存取的代码。此外，为了提高效率和...
一文读懂物联网NB-IoT与LoRa的区别
01-19
物联网的无线通信技术很多，主要分为两类：一类是Zigbee、WiFi、蓝牙、Z－wave等短距离通信技术；另一类是LPWAN（low－powerWide－AreaNetwork，低功耗广域网），即广域网通信技术。物联网的快速发展对无线通信技术...
stm32-sx1278-lora驱动程序
11-29
stm32-sx1278-lora驱动程序，Mdk5直接编译，工程文件，亲测可用。2个模块，2个单片机，烧录同样程序即可互相收发（会通过串口1打印接收到的数据）
sx1278-master.zip_SX1278 LORA_children1we_lora_sx1276_sx1278
09-21
1. **库文件**：提供给开发者使用的API接口，方便进行SX1278和LoRa的驱动编程。 2. **示例代码**：展示了如何初始化芯片、发送和接收数据，以及处理各种事件的实例，有助于快速入门。 3. **文档**：可能包含芯片的...
stm32通过SPI驱动sx1278_lora程序
01-18
STM32通过SPI驱动SX1278_Lora程序是一个典型的嵌入式系统应用，涉及到微控制器、无线通信协议和特定的硬件接口技术。在这个项目中，STM32微控制器作为核心处理器，通过SPI（串行外围接口）与SX1278 LoRa芯片进行通信...
Lora模块与stm32的连接使用(hal)
tianzhao46的博客
08-03 4604
Lora模块是一种用于无线通信的设备，它基于LoRa（低功耗广域网）技术。LoRa技术是一种长距离、低功耗的无线通信技术，适用于物联网（IoT）应用。
STM32F103 SX1278 驱动
weixin_30640291的博客
03-21 2875
本文记录在SX1278 在STM32F103 驱动，实现收发数据功能。（SPI 驱动参考https://www.cnblogs.com/T0213-ZH/articles/10573067.html） 编译环境：MDK5.25 STM32标准库：V3.5.0 SX1278驱动：sx12xxDrivers-V2.1.0 （https://www.semtech.com/uploads/doc...
LoRa SX1278/76驱动原理 附代码
没有余地 EliasJie
07-12 1914
LoRa SX1278/76驱动原理 附代码 SX1278无线串口模块LORA扩频超远距离传输
物联网LoRa系列-
07-27
物联网LoRa系列是指基于LoRa技术的物联网设备和应用。LoRa是一种低功耗、远距离的无线通信技术，适用于物联网应用中的长距离传输和低功耗需求。LoRa系列产品包括LoRa传感器节点、LoRa网关和LoRa网络服务器等。LoRa传感器节点通过感知层采集环境数据，并将其转换为数字信号，然后通过LoRa无线通信传输到LoRa网关。LoRa网关将数据转发到LoRa网络服务器，最终由应用层进行数据分析和处理。LoRa系列产品可以应用于各种物联网场景，如城市交通情况分析与预测、城市资产状态监控与分析、环境状态监控与预警、健康状况监测与医疗方案建议等。\[1\]\[2\]在未来的5G物联网时代，5G技术的高带宽、低延时、大容量和低功耗特性将进一步推动物联网的发展，而LoRa技术作为一种低功耗、长距离的无线通信技术，将继续在物联网中发挥重要作用。\[3\] #### 引用[.reference_title] - *1* *2* *3* [物联网LoRa系列-1：物联网系统分层架构](https://blog.csdn.net/HiWangWenBing/article/details/107570137)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insert_down1,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

瓦力农场

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
