【逗老师带你学IT】Aruba 70xx无线控制器 8.x 版本 Master Redundancy配置

本文介绍如何将两台Aruba 70xx无线控制器组建成一个Master Redundancy组。该解决方案在两个Mobility Master之间创建冗余，以形成主备Mobility Master对。

一、Aruba 控制器冗余技术简介

1、相关名词解释

MM - Mobility Master（Aruba定义的自家无线智能控制器的名字，硬件+软件）
MC - Mobility Controller（Aruba无线控制器硬件）

2、MR（Mobility Master Redundancy）技术简介

简明扼要的说明一下此技术的特点：

1. VRRP提供虚拟管理IP
2. 配置、用户、AP等数据库自动同步

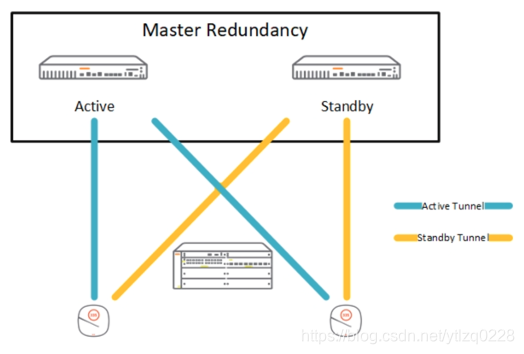

3. AP自动与两个控制器分别建立主备隧道
4. 流量正常情况下从主设备转发，非双活并发。

3、MR技术的优缺点

优点：

1. 配置简单
2. 两台控制器共享一份AP license授权，无需额外购买其他license
3. 二层MMR无需额外线缆，通过交换机二层进行心跳报文交互

缺点：

1. 最多只支持2台设备构建主备组
2. 主备模式，不支持两台设备同时转发。

二、配置步骤

1、初始化部署

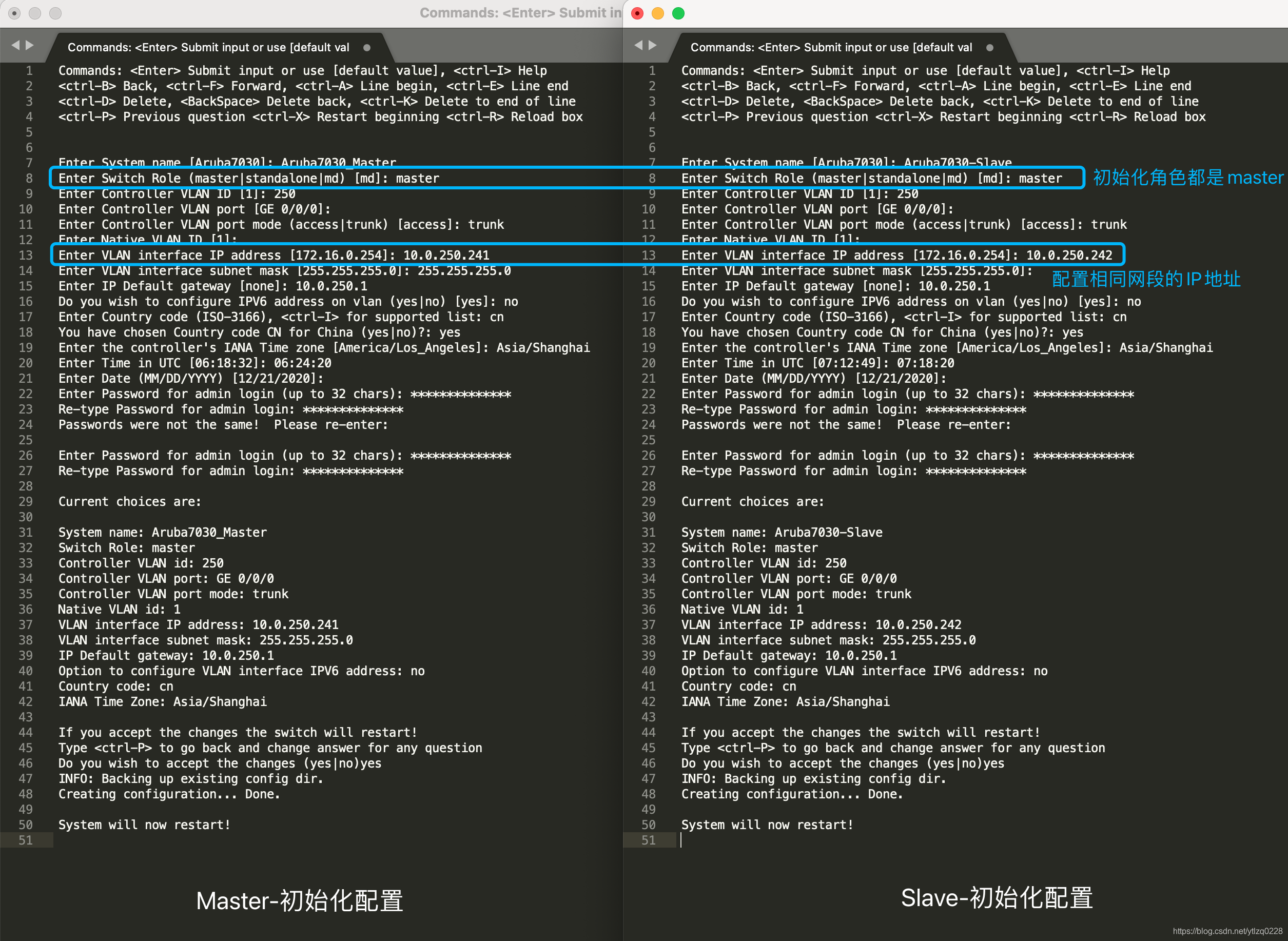

空配置加电开机，插上串口线，按照如下配置：

初始化配置阶段，配置管理IP地址和接口2层相关参数。
等待设备重启完成后，通过初始化阶段配置的IP地址访问WebUI并进行后续配置。

2、WebUI的配置

2.1、VRRP组配置

通过初始化阶段配置的IP地址访问两台设备的WebUI，并在两台设备均按照如下步骤添加VRRP配置

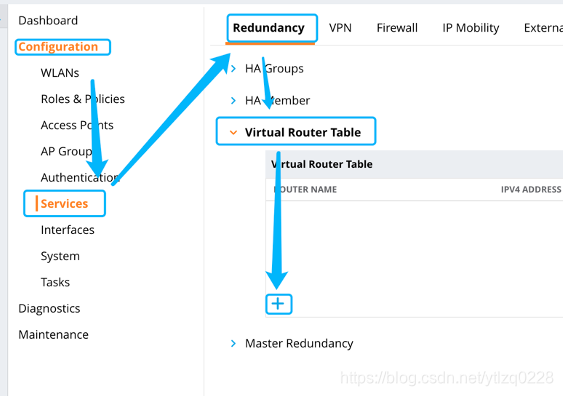

1、导航到“Master Controller > 设备名字 > Configuration > Service > Redundancy > L2 Redundancy”选项卡。
2、单击+添加新的VRRP配置。

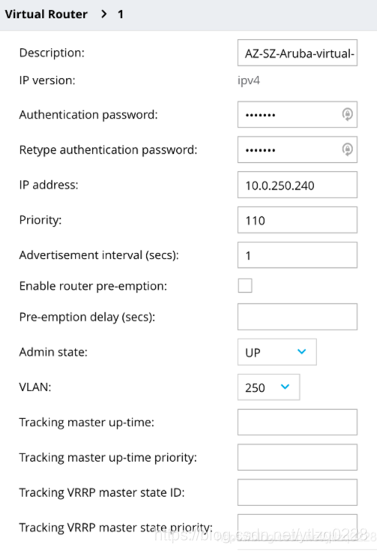

3、按照下图配置，关键字段解释如下：

• 认证字段：VRRP的协商认证字段，与系统管理密码无关。两台设备配置相同即可
• IP地址：VRRP的虚拟IP，须与现在的管理IP在相同网段，此后管理两台设备使用此IP地址，两台设备上此IP地址配置相同。
• 优先级：设备的VRRP实例的优先级。数值越大优先级越高，不能是0和255。
• VLAN：管理IP所在的VLAN，默认VLAN 1

其他的保持默认

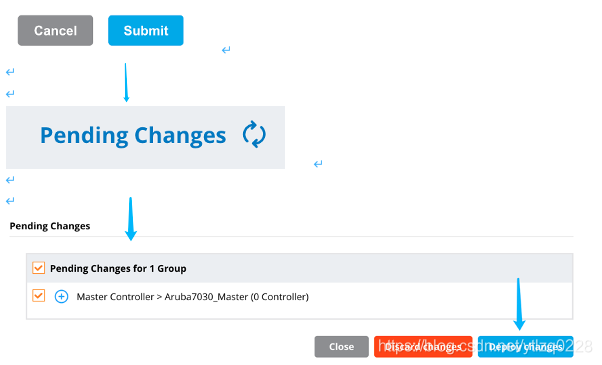

两台设备都配置完毕后，提交->部署

此时ping VRRP的虚拟IP，检查虚拟IP是否正常可用。

2.2、Master Redundancy配置

在两台设备上按照如下配置

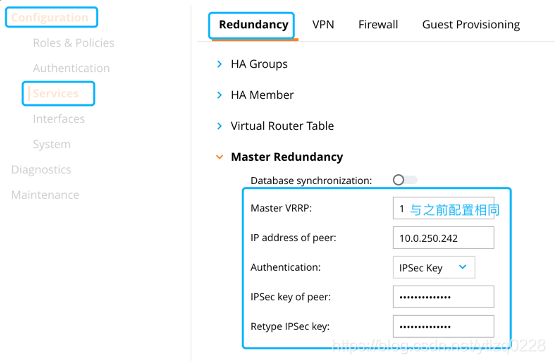

• 导航到“ Master Controller > 设备名字 > Configuration > Service > Redundancy > Master Redundancy”选项卡。
• 填写另一台设备的IP地址，以及冗余组的认证秘钥。通VRRP秘钥一样，此秘钥两边保持一致即可。
• 开启数据库配置同步

注意，根据版本不同，数据库同步选项在这一步可能无法打开。
如果此时无法打开，在完成Master Redundancy配置后，可以在Master Controller层级配置开启。

两台设备都配置完毕后，提交->部署

3、确认配置

完成上述配置后，设备会自行开始仲裁。仲裁期间会选举出主设备，如果此时左侧设备列表中会先出现一个MAC地址为名字的新设备，那么上述配置基本正确，两台设备通信正常。

然后，出去抽根烟，约莫5-6分钟后回来，通过VRRP的虚拟IP地址访问WebUI管理页面。

关于用户名和密码需要注意的是：VRRP的虚拟IP的作用与主设备IP地址相同。VRRP只是一个仲裁谁抢占该IP地址对应的虚拟MAC地址的技术。所以通过VRRP的IP地址访问WebUI，打开的是当前作为VRRP主设备的WebUI，用户名密码使用也是当前作为VRRP主设备的用户名和密码。

正常情况，此时我们已经可以在Macter Controller下看到两台设备正确的设备信息。

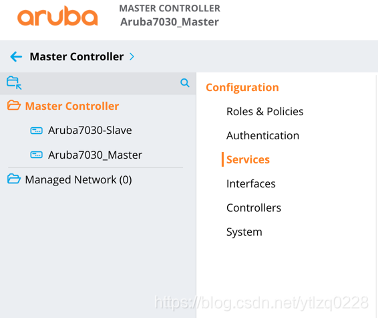

主设备以Master Controller作为最高配置层级：

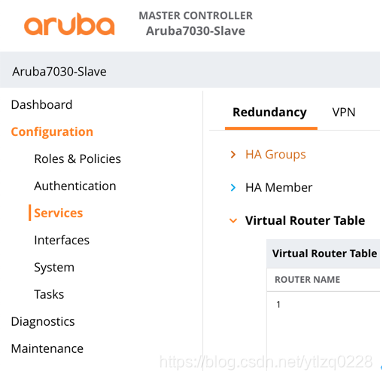

同时，备设备的web页面会发生变化，页面层级缩减，不再出现Master Controller的层级。
备设备以自身作为最高配置层级：

三、Master Redundancy内节点层级的配置关系

1. 在 /Master Controller 层级内添加的配置，会同步到两台物理设备。
2. 主设备和备设备的通用配置都放在 /Master Controller 层级内。
3. 主备设备自身特殊的配置，存放在 /Master Controller/设备名称 层级内。例如设备自身IP等配置。
4. 修改MC层级或者主设备的通用配置，备设备都会同步配置。
5. License在两台设备之间同步。每添加设备也在 /Master Controller 层级内添加即可。
6. 升级版本的时候，需要为每台设备单独升级。
