【逗老师的无线电】艾德克斯ITECH电源&电子负载串口转网口适配器

艾德克斯的产品还是不错的，但是ITECH的大部分中低端设备都不带网口，只带了一个串口，并且这个串口还是个完全非标定义的5V TTL串口，原装的适配器300多还只能转接成RS-232。
那么，这回咱们来整个骚活，直接给艾德克斯的设备手搓一个网口适配器。

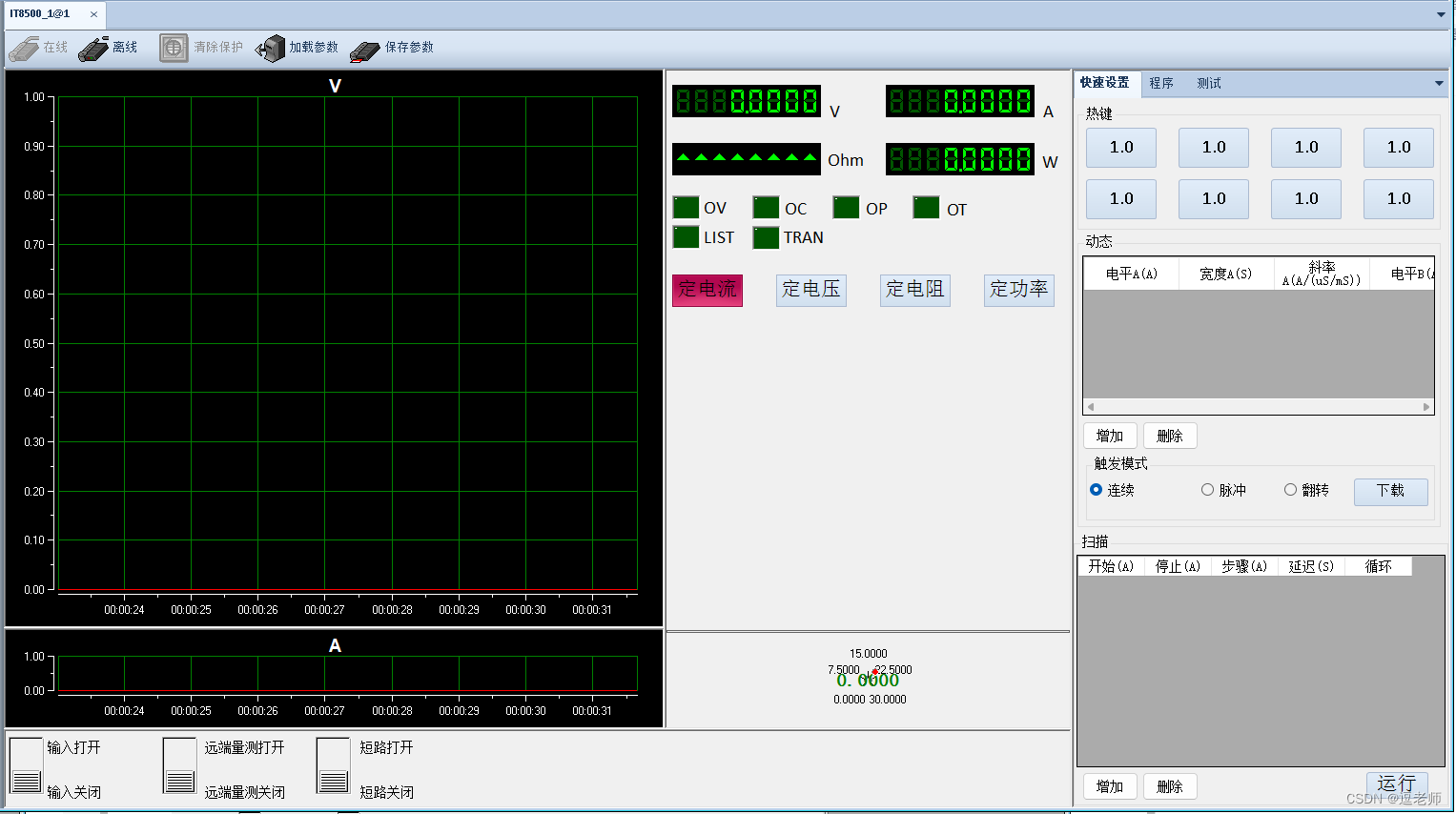

用上之后，上位机软件就可以配置以太网IP连接设备啦。就像这样。

B站视频链接：https://www.bilibili.com/video/BV1Uw411i7PB/?spm_id_from=trigger_reload&vd_source=0656bea9ceaf315b1cec06325687b5ca
想看的观众可以去B站看看视频，这里直接说手搓过程。

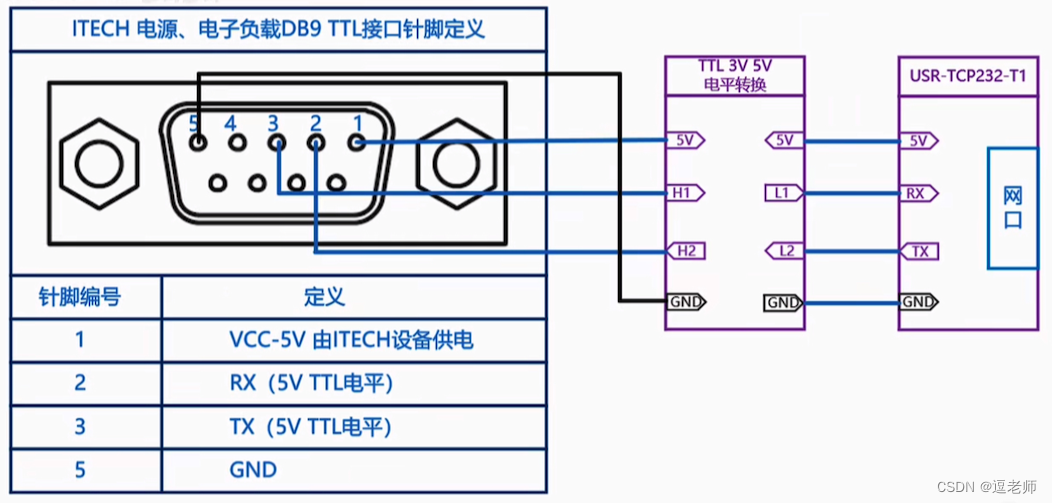

原理图

嗯，就这么简单。IT9000控制软件的Ethernet功能就是直接Socket封装串口帧，对面直接找个串口服务器接就行了。
注意，这破逼玩意针脚不是标准定义，电平也不是3v3的TTL电平，烦人。
不过还好的是，这玩意控制软件以太网通信直接是用Socket封装串口RAW数据，这倒是简单了，否则还要加个STM32或者ESP32做协议转换。

关键点一、5V-3V3 TTL电平转换

淘宝搜3.3V转5V电平转换，一搜一大把，2-3块钱一个模块。这玩意不用太贵的，就下面这种就行

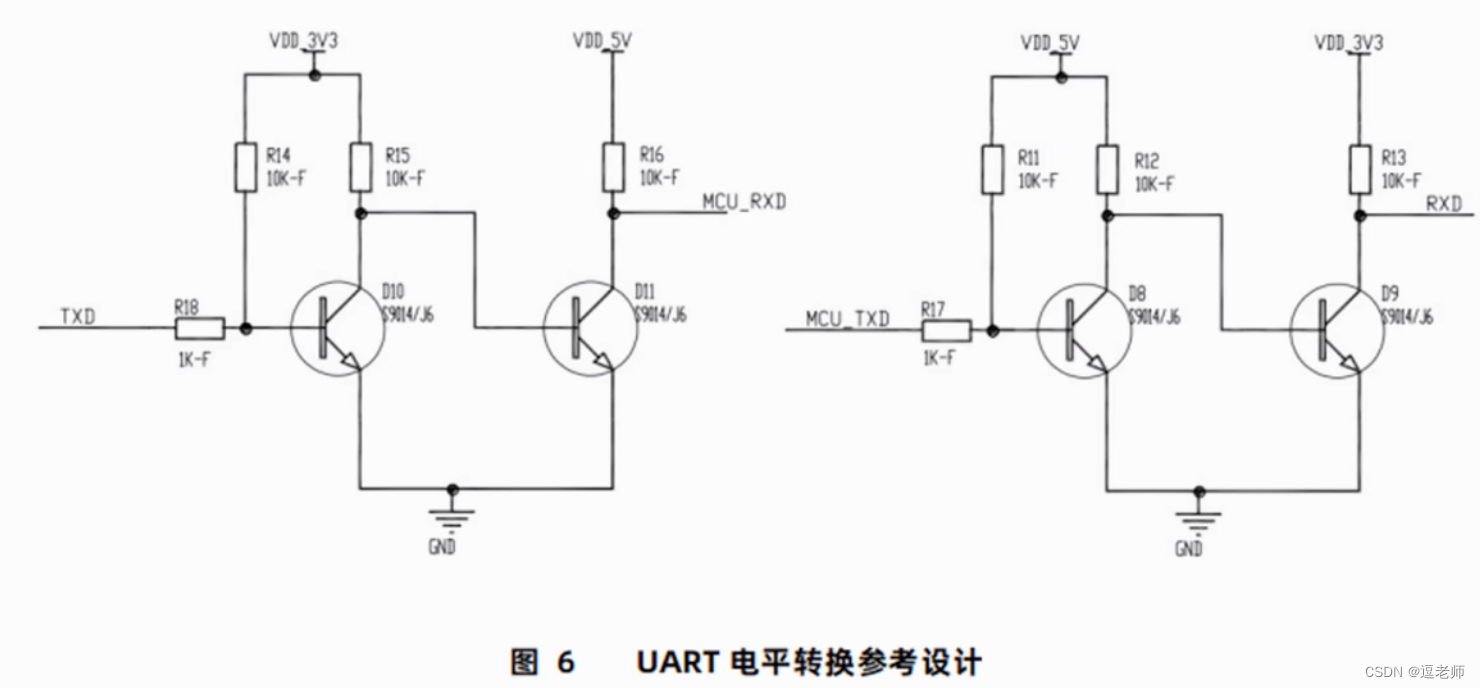

或者按照下面的电路图手搓也行。

关键点二、串口转以太网模块

基本上，只要是个串口以太网服务器就可以实现本案例的功能。不过结合大小和尺寸，推荐选择模块化的串口服务器。淘宝一搜一大把。

选型的时候，注意下面几个关键点：

• TTL串口（千万别选RS-232，否则你得准备TTL3.3-5V转换板，再加上TTL-RS232转换板俩玩意哦）
• 以太网透传
• 支持TCP Server模式

剩下的Modbus、网页、AT指令、Websocket、心跳包、打包大小、缓冲大小啥的参数【统统无所谓！】照着便宜的买就行。
实在不会选，选下面这款：

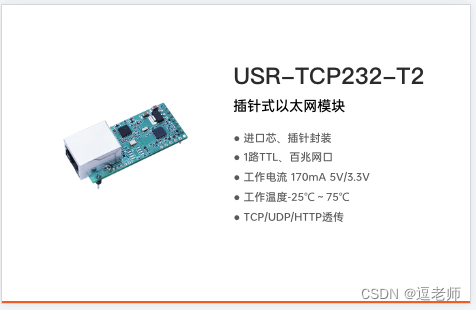

USR-TCP232-T1

串口服务器配置

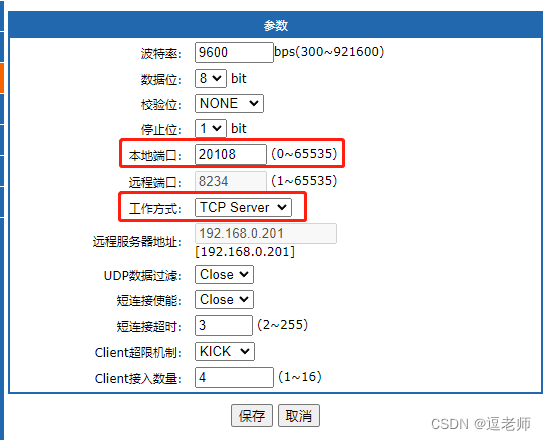

其实也不用配置啥，配置下波特率以及TCP Server的端口就可以了

关键点三、ITECH的DB9接口定义

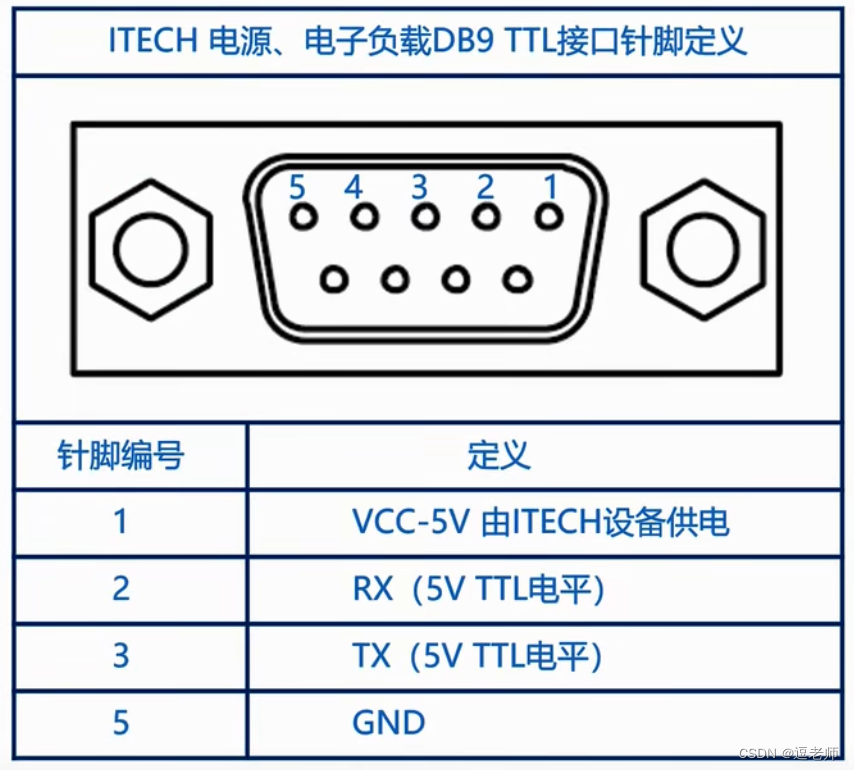

呐，就这个，其中注意，1脚是5V供电，可以直接拿来给串口服务器供电。

关键点四、IT9000连接配置

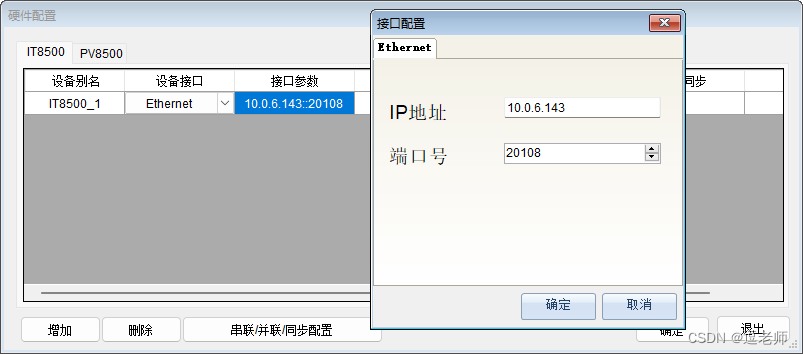

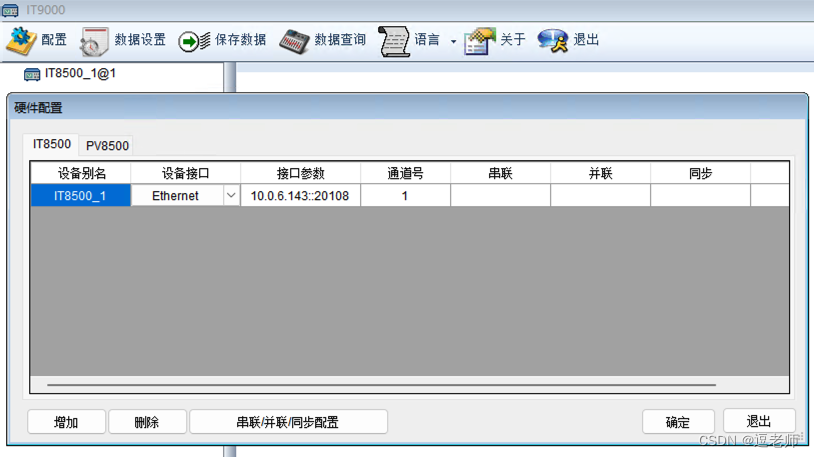

IP地址配置串口服务器的IP地址，端口配置成刚才TCP Server的端口号，够简单的吧。

然后，直接就连接上了，相当丝滑。

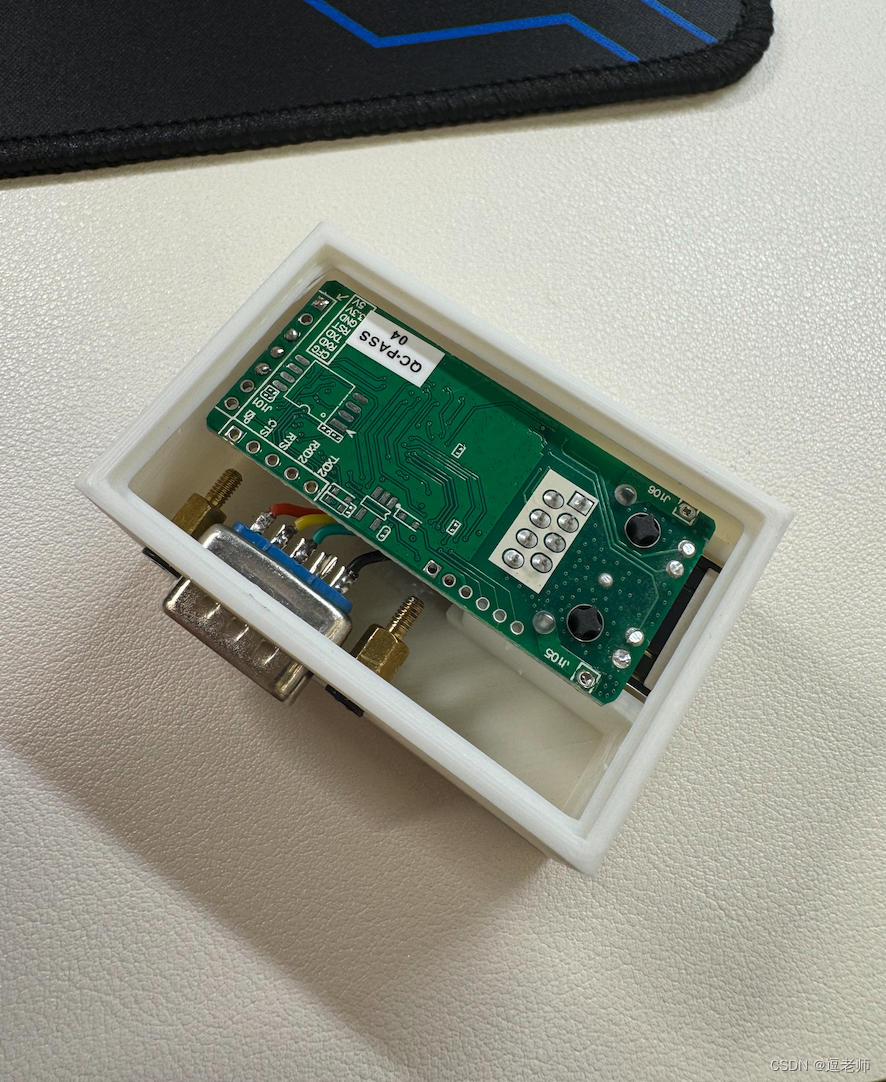

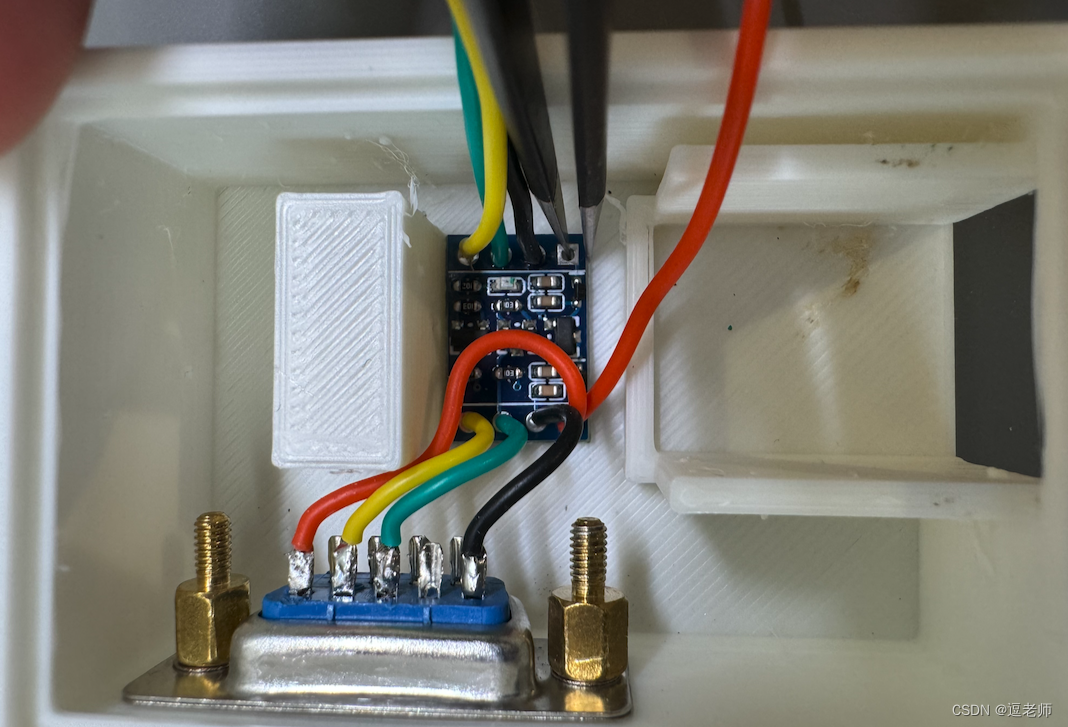

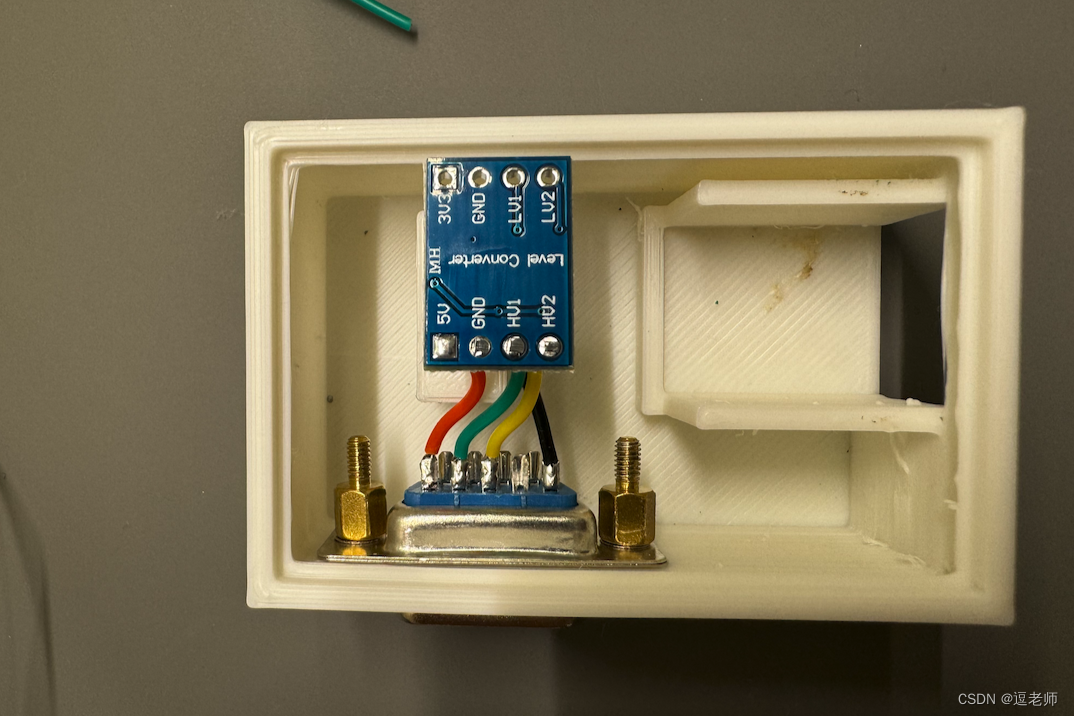

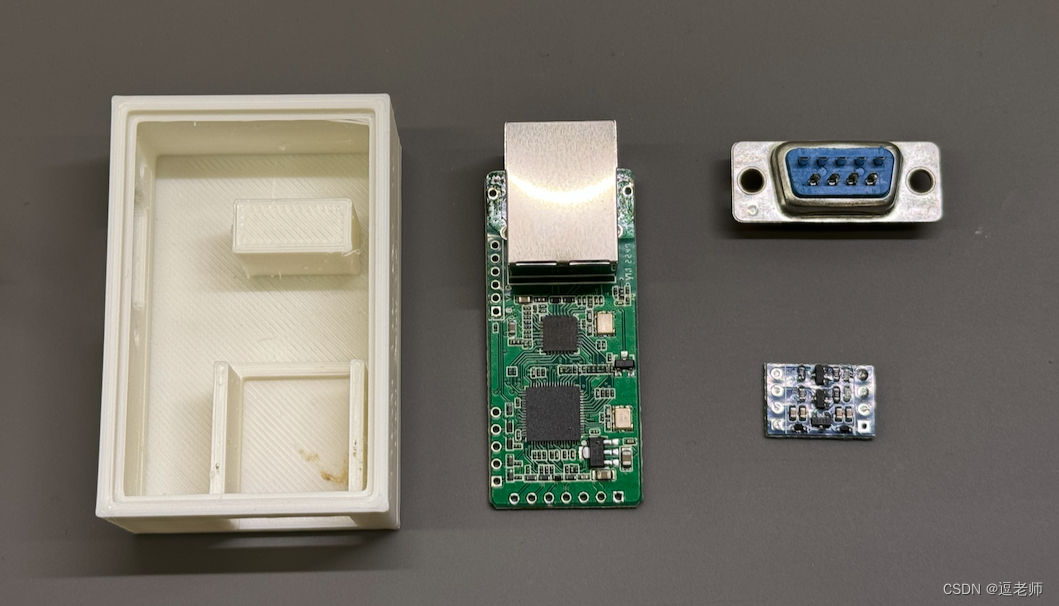

最后，掏出你的电烙铁，来手搓

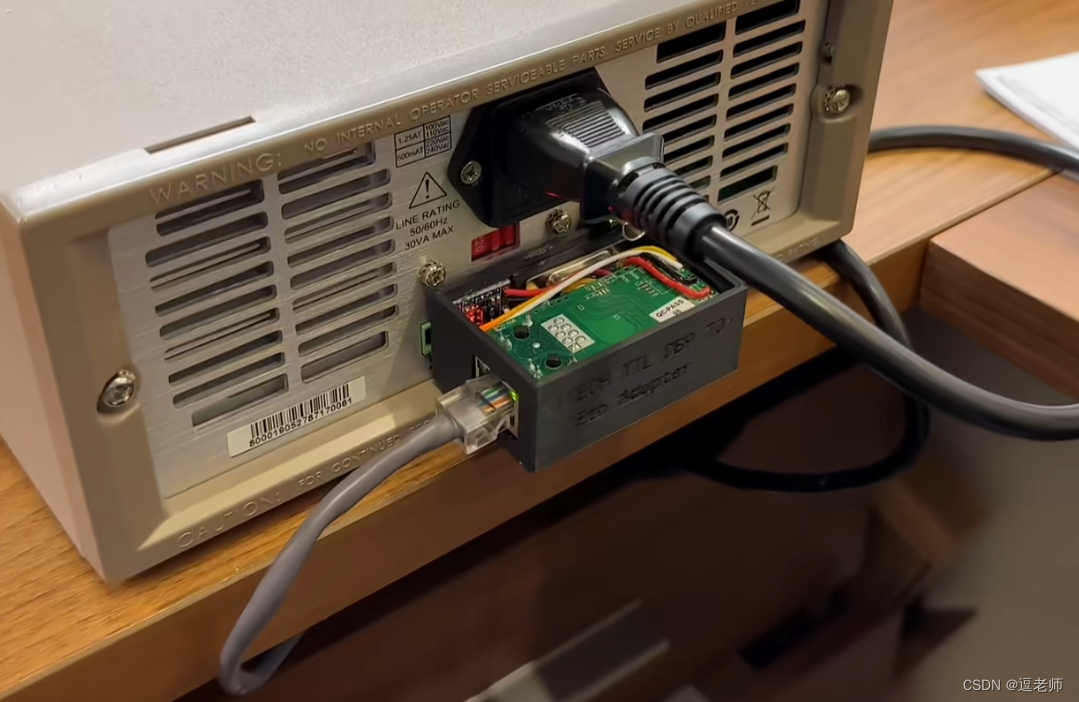

用的时候，就直接插设备屁股上就可以了
